MODBUS轉PROFIBUS：這個網關讓老產線直接封神
在日化行業高速發展的今天，灌裝生產線的效率、精度與靈活性直接關乎企業競爭力。然而，生產線新舊設備共存導致的“信息孤島”問題，已成為制約智能化升級的瓶頸。MODBUS轉PROFIBUS協議轉換網關的出現，以其卓越的協議互通能力，成為破局的關鍵。

一、 痛點與挑戰：異構設備集成的困境

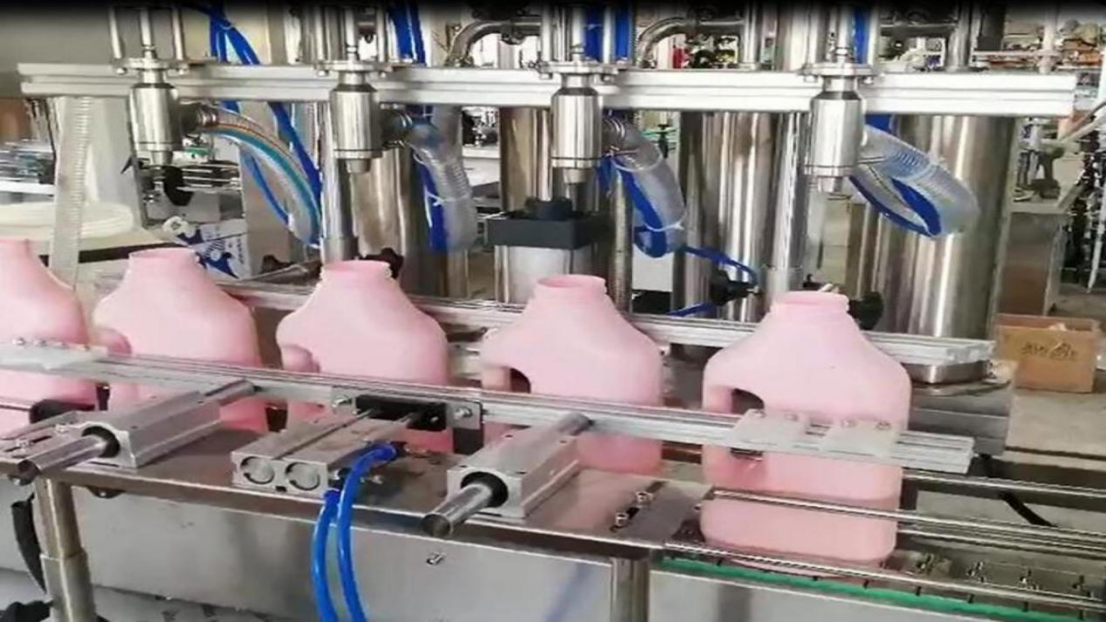

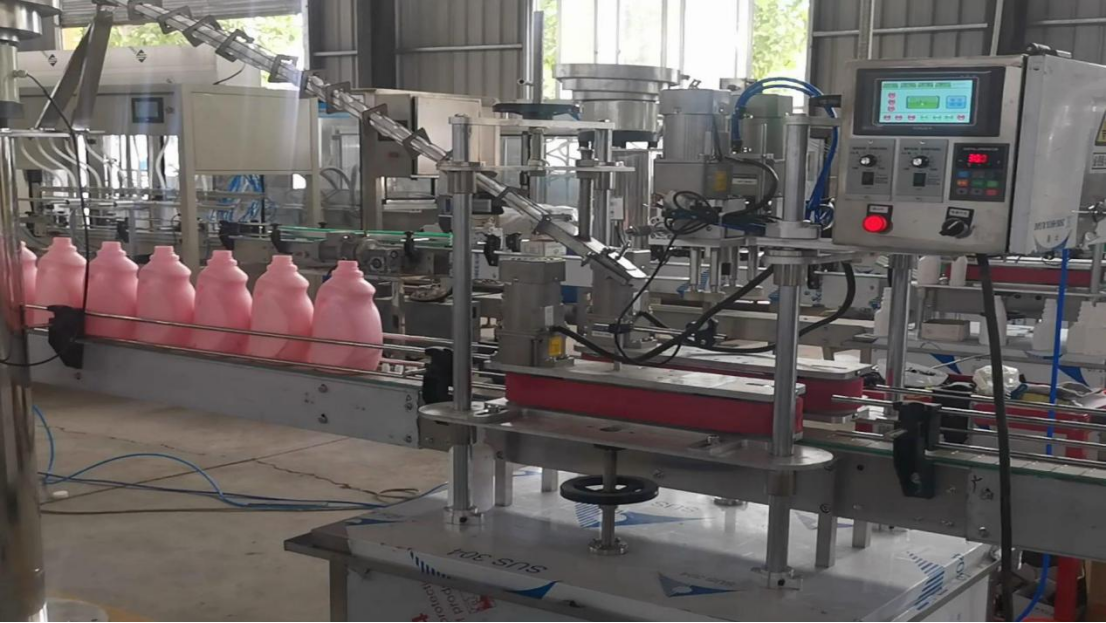

以某知名日化企業的膏霜灌裝線為例，其核心控制系統采用西門子S7-300/400系列PLC，構建了高效的PROFIBUS-DP主干網絡。然而，為提升產品品質，生產線引入了多臺第三方設備：
高精度電子秤：用于原料配比，通信接口為MODBUS-RTU。
智能粘度計：實時監測物料狀態，接口同為MODBUS-RTU。
新型貼標機：通信協議為MODBUS-TCP。

這些關鍵工藝設備的數據無法直接集成至PROFIBUS主站系統，導致：
1. 數據盲區：PLC無法實時獲取重量、粘度等工藝參數，依賴人工記錄，數據滯后且易出錯。
2. 控制脫節：無法根據實時數據動態調整灌裝量，影響產品裝量精度，造成物料浪費。
3. 運維困難：故障診斷需分別登錄不同系統，排查效率低下，平均故障修復時間（MTTR）延長。

二、 解決方案：以協議轉換網關為核心的數據橋梁

針對上述痛點，我們選用了具備強大協議解析與映射能力的MODBUS-PROFIBUS協議轉換網關。該網關作為網絡中的“翻譯官”，其核心價值在于：
雙向透明傳輸：網關在PROFIBUS側作為從站，在MODBUS側作為主站（或客戶端），實現兩種協議數據的無縫、雙向轉換。
數據精準映射：通過專用配置軟件，可將MODBUS設備的保持寄存器（如重量值）、輸入寄存器（如粘度值）、線圈狀態（如設備啟停）精確映射到PROFIBUS主站可訪問的輸入/輸出數據區，實現如同訪問本地PROFIBUS設備一樣的體驗。
高可靠性設計：工業級硬件設計，寬溫寬壓供電，確保在潮濕、震動的車間環境中穩定運行。

三、 實施過程與系統拓?fù)?/p>

實施過程遵循結構化方法，確保系統集成順利：

1. 網絡規劃：明確各MODBUS設備的站地址、波特率及需交換的數據點表。
2. 網關配置：使用配置軟件，建立PROFIBUS從站站號與MODBUS主站參數的關聯，完成數據點的“一一映射”配置。
3. 硬件連接：將網關的PROFIBUS接口接入現有DP網絡，其RS-485/以太網接口分別連接至各MODBUS設備。
4. PLC組態：在STEP 7中，安裝網關的GSD文件，將其作為一個標準PROFIBUS從站添加到硬件組態中，并分配對應的I/O地址。
5. 程序調試：在PLC程序中，直接對映射后的I/O地址進行讀寫操作，實現對MODBUS設備的監控與控制。

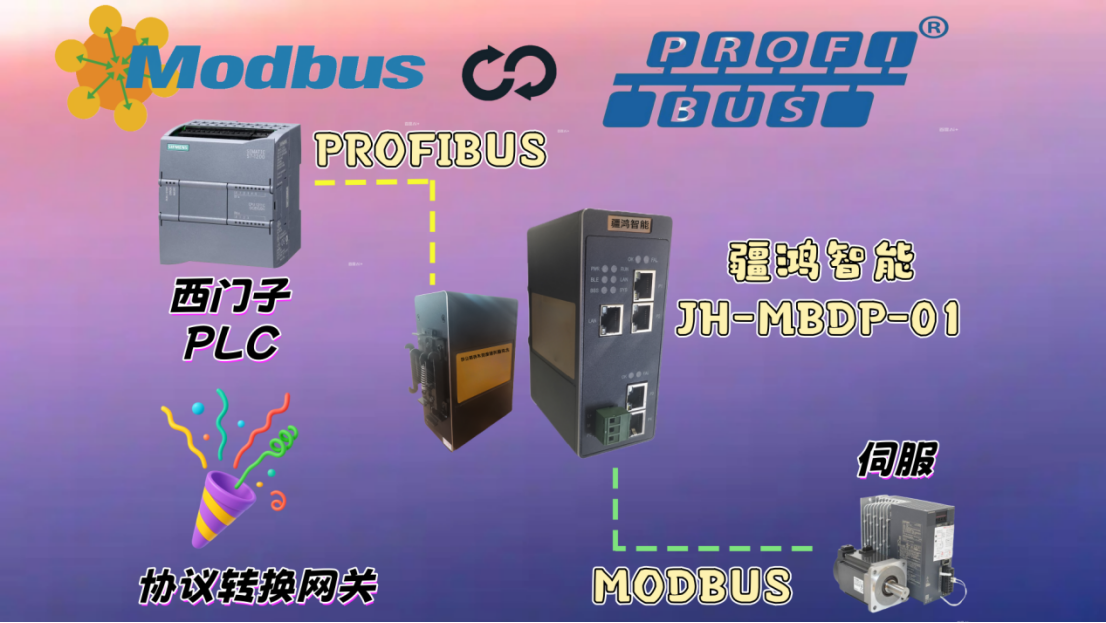

清晰的系統拓?fù)鋱D如下：

```
[PROFIBUS-DP 主干網]
|
|--- (DP Master) 西門子S7-400 PLC
|
|--- (DP Slave) 分布式I/O ET200M
|
|--- (DP Slave) 變頻器
|
|--- (DP Slave) 疆鴻智能MODBUS-PROFIBUS（JH-MBDP-01)協議轉換網關
|--- (RS-485 Bus) ---> [MODBUS-RTU Device] 高精度電子秤
|--- (RS-485 Bus) ---> [MODBUS-RTU Device] 智能粘度計
|--- (Ethernet) ---> [MODBUS-TCP Device] 新型貼標機

四、 行業推廣與前景展望

本案例的成功實施具有廣泛的行業示范效應。在日化流程工業中，大量存在類似的新舊系統融合需求。協議轉換網關的價值不僅在于解決眼前連通性問題，更在于：
保護既有投資：無需更換昂貴的底層PROFIBUS控制系統，即可集成先進、高性價比的MODBUS設備。
加速數字化轉型：為生產線數據全面采集、構建制造執行系統（MES）和企業資源計劃（ERP）的上行通道奠定了堅實基礎。
適應技術演進：隨著工業互聯網（IIoT）和OPC UA等技術的發展，此類網關正演進為集協議轉換、邊緣計算于一體的智能網關，未來可在本地完成數據預處理、緩存和輕量級分析，賦能更高級別的智能化應用。

五、 總結

MODBUS-PROFIBUS協議轉換網關，遠非一個簡單的連通器件。它是化解控制系統異構矛盾的戰略支點，是撬動傳統生產線邁向智能制造的務實之選。對于致力于提升自動化水平、實現精細化管理、降本增效的日化工廠而言，精準選型并部署一款高性能的協議轉換網關，是實現技術升級道路上投入產出比極高的關鍵一步。
