在“雙碳”目標與農業綠色轉型的背景下，光伏農業已成為推動鄉村振興的重要方向。從城鎮屋頂分布式光伏，到田間地頭的“板上發電、板下種養”模式，這種空間復合利用方式，在緩解土地資源約束的同時，實現了電力生產與農業經營的雙重收益，逐步成為低碳農業的典型實踐。

以裝機容量1000kW的光伏農業項目為例，占地約20–25畝，年發電量可達150萬kWh，約相當于節約標煤540噸，減少二氧化碳排放1600噸。該類項目在維持農業正常生產的基礎上，為農戶提供了穩定的電力收入，兼具經濟與生態效益。

隨著光伏農業規模的擴大，其在能源管理方面也面臨一些挑戰，例如：光伏發電受天氣影響存在波動，與農業灌溉、溫控等穩定負荷之間難以有效匹配；設備分布分散、通信協議多樣，形成數據隔離，增加了集中監控難度；故障處理響應不夠及時，綜合收益難以準確評估等問題，均對項目整體效益形成制約。

在此背景下，微電網能量管理系統逐步應用于光伏農業場景，以支持其實現細化管控、智能調度與及時運維。安科瑞Acrel-2000MG 微電網能量管理系統，旨在為光伏農業項目提供運行管理支持。

光伏農業能源管理系統概述

一、面向光伏農業場景的系統設計

Acrel-2000MG 系統針對光伏農業應用特點，可接入光伏發電、儲能裝置及農業用電負荷等多種設備，實現全鏈路數據采集與綜合管控，具備監測與能量管理一體化功能。該系統以電力系統安全穩定為前提，支持平抑光伏波動、調節負荷供需、優化用能成本，覆蓋從發電、儲電到用電、運維與效益評估的全過程。

系統采用設備層、網絡通信層和站控層三層架構，支持Modbus、IEC60870等通信協議，通過以太網進行數據傳輸，適用于設備分布廣泛、環境復雜的光伏農業場景。

二、系統架構與數據集成

該系統基于分層分布式設計，實現全鏈路數據貫通，典型組網結構如下：

圖1 典型微電網能量管理系統組網方式

五大系統功能

1、全維度實時監測

系統通過電氣接線圖形式展示光伏、儲能及農業用電回路狀態，采集電壓、電流、功率等電氣參數，監測開關狀態與故障信息。

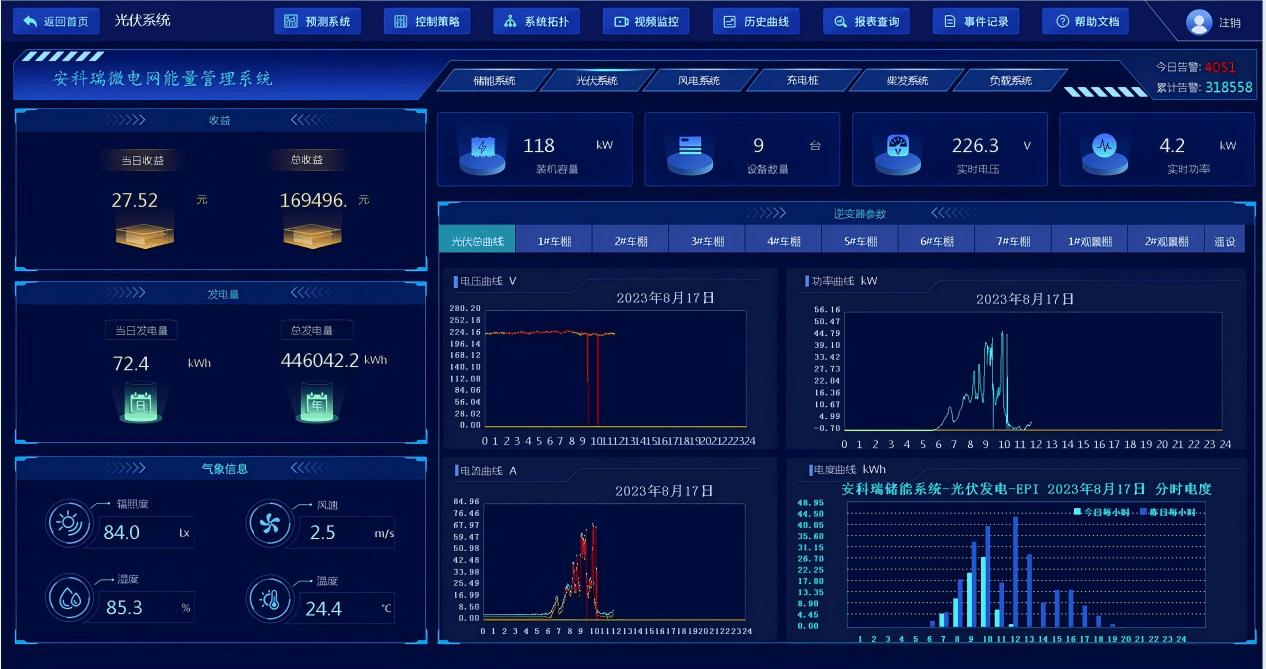

光伏監測：包括逆變器運行狀態、發電量統計、等效碳減排數據，以及輻照度、環境溫濕度等氣象參數；

儲能監測：實時顯示充放電功率、荷電狀態（SOC）、電池電壓與溫度等，異常狀態可提示；

負荷監測：對灌溉、溫控、養殖等農業負荷的功率與電量進行可視化監測。

2、發電預測與策略調節

針對光伏出力的波動性，系統提供以下功能：

發電預測：基于歷史數據與氣象預報，實現72小時短期及4小時超短期功率預測，輔助制定發電計劃；

策略配置：根據光伏出力、儲能容量、負荷需求與分時電價等信息，設置削峰填谷、防逆流等運行策略，提升系統經濟性與可靠性。

光伏預測界面

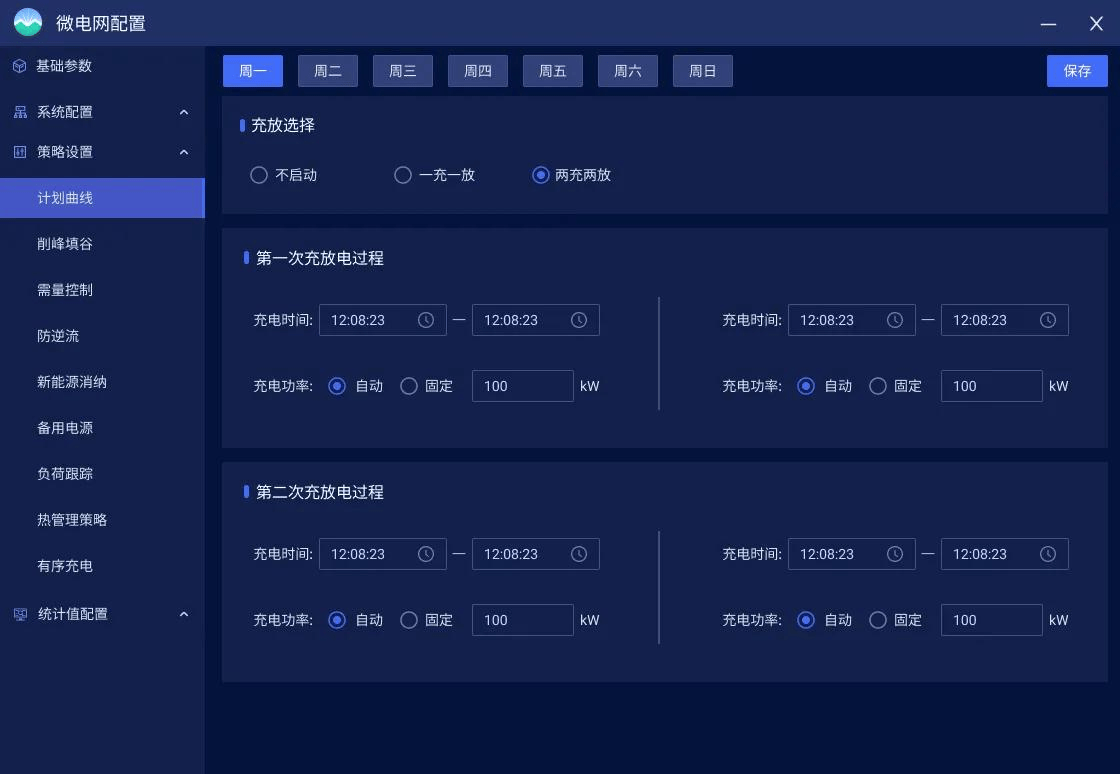

策略配置界面

3、運行維護支持

系統提供以下運維輔助功能：

告警與記錄：在設備異常時提供界面與短信提示，并記錄事件前后數據，便于分析；

遠程控制：支持對光伏逆變器、儲能變流器等設備進行遠程啟停與參數設置，部分場景可結合視頻監控進行系統狀態查看。

報警信息

4、效益評估分析

系統自動統計發電量、用電成本與并網收益，估算碳減排量與標煤節約量，通過報表與曲線形式進行展示，為項目運行評估與優化提供參考。

運行報表

5、電能質量與系統兼容性

電能質量監測：對電壓畸變率、諧波等參數進行持續監測，輔助判斷供電狀態；

設備兼容性：支持接入多種類型的光伏逆變器與儲能設備，系統具備用戶權限管理機制。

電能質量界面

6、硬件選型
