8/4通道、16/14位ADS52J6x模數轉換器（ADC）采用CMOS工藝和卓越的電路技術。該器件設計為在低功耗下工作，并通過2Vpp滿量程輸入提供非常高的信噪比（SNR）性能。ADS52J65器件在5MHz時提供80dBFS空閑信噪比和78dBFS滿量程信噪比。250MHz的大輸入帶寬使該器件非常適合廣泛的應用，如高頻醫學超聲、磁共振成像、多通道數據采集、流式細胞術和血液學分析儀。該ADC集成了一個內部基準電壓源，經過調整以跨器件匹配。
*附件：ads52j65.pdf

ADS52J6x 具有先進的數字功能，包括帶分數抽取濾波器的數字 I/Q 解調器。來自每個通道的ADC數據使用8B至10B格式進行編碼，并根據JESD204B標準使用電流模式邏輯（CML）輸出緩沖器作為SerDes數據流發送。來自所有八個通道的ADC數據可以通過單個CML緩沖器（1通道SerDes）輸出，數據速率限制為最大12.8Gbps。使用 SerDes 輸出可減少接口線的數量。這與低功耗設計相結合，使八個通道能夠封裝在 9mm × 9mm VQFN 中，從而實現高系統集成密度。ADS52J6x 還支持通過四個 CML 緩沖器（4 通道 SerDes）發送所有 ADC 數據的模式，從而降低低成本 FPGA 的每通道 SerDes 數據速率。ADS52J6x 采用非磁性 VQFN 封裝，不會產生任何磁性偽影。該器件的額定溫度范圍為–40°C至+85°C。

特性

• 16/14位分辨率，8/4通道ADC
• 空閑信噪比 （SNR）：
  • 80dBFS，用于16位ADC
  • 79dBFS，用于 14 位 ADC
• 125MSPS，每通道4通道時的功耗：
  • 70mW/Ch，用于ADS52J65/66 （8CH ADC）
  • 82mW/Ch，用于ADS52J67/68 （4CH ADC）
• 62.5MSPS，每通道 8 通道時的功耗：
  • 45mW/Ch，用于ADS52J65/66 （8CH ADC）
  • 65mW/Ch，用于ADS52J67/66 （4CH ADC）
• 滿量程輸入：2VPP
• fIN = 10MHz時的滿量程SNR：
  • 78dBFS，用于 16 位 ADC
  • 77dBFS（14位ADC）
• 滿量程SFDR：–85dBc（鰭片=10MHz時）
• 模擬輸入 –3dB帶寬 = 250MHz
• 2VPP輸入的最大輸入信號頻率 = 130MHz
• 快速一致的過載恢復
• 先進的數字功能
  • 自動直流偏移校正
  • 數字平均值
• 數字 I/Q 解調器
  • 分數抽取濾波器 M = 1 到 63，增量為 0.25
  • 抽取后數據輸出速率降低
  • 80MSPS時功耗，抽取 = 2
    • 64mW/Ch，用于ADS52J65/66 （8通道ADC）
    • 91mW/Ch，用于ADS52J67/68（4通道ADC）
  • 片上 RAM，具有 32 個預設配置文件
• JESD204B 0、1 和 2 子類
  • 每個 JESD 通道 2、4 或 8 個通道
  • 10Gbps JESD 接口
  • 支持高達 12.8Gbps 的通道速率，適用于短走線長度（< 5 英寸）
• 64引腳非磁性9×9mm封裝

參數

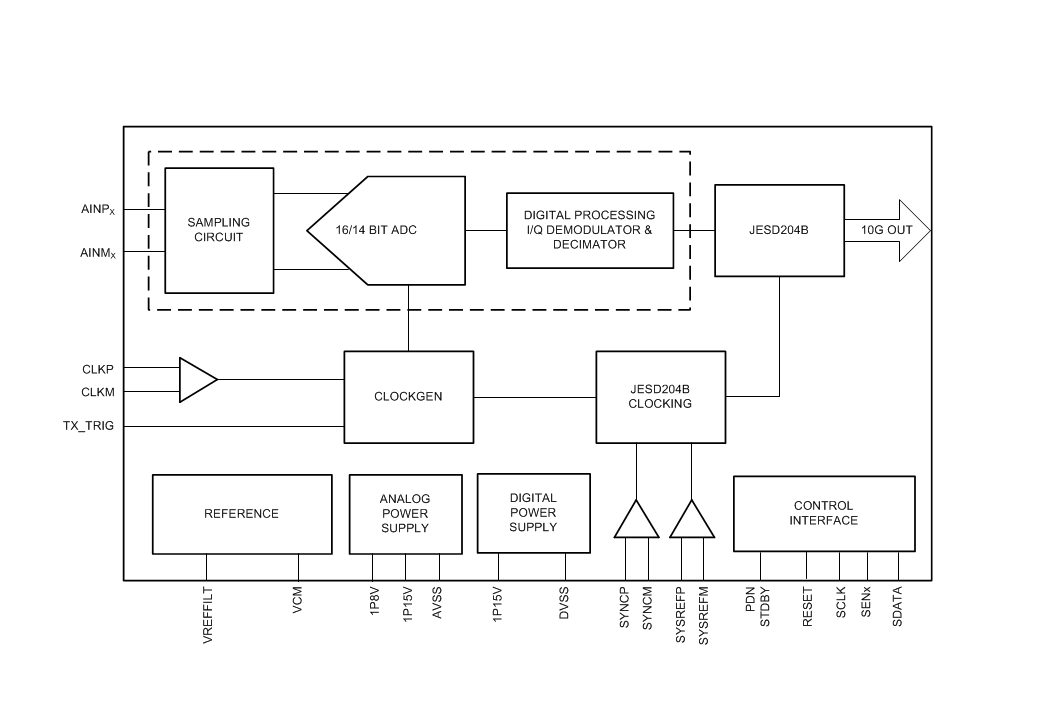

方框圖

ADS52J6x 系列是德州儀器推出的多通道高速模數轉換器（ADC），核心定位為高信噪比、低功耗的多通道數據采集方案，支持 JESD204B 串行接口，適用于醫療成像、雷達、無損檢測等對性能與集成度要求較高的場景。

一、核心產品特性與參數

1. 分辨率與通道配置

• 系列包含四款型號：16 位 8 通道（ADS52J65）、14 位 8 通道（ADS52J66）、16 位 4 通道（ADS52J67）、14 位 4 通道（ADS52J68），引腳兼容，可按需選擇分辨率與通道數。
• 關鍵性能：空閑信噪比（SNR）16 位型號 80dBFS、14 位型號 79dBFS；滿量程 SNR（10MHz 輸入）16 位型號 78dBFS、14 位型號 77dBFS；無雜散動態范圍（SFDR）85dBc，信號采集精度優異。

2. 速率與帶寬

• 最高采樣率 125MSPS，模擬輸入帶寬 250MHz，支持最高 130MHz（2Vpp 輸入）的信號采集，適配高頻信號場景。
• 集成分數抽取濾波器（抽取因子 M=1~63，步長 0.25），抽取后可降低數據輸出速率，平衡性能與傳輸壓力。

3. 功耗與接口

• 低功耗設計：125MSPS 時，8 通道型號每通道功耗 70mW，4 通道型號每通道 82mW；80MSPS 且抽取因子 = 2 時，8 通道型號每通道 64mW，4 通道型號每通道 91mW。
• 采用 JESD204B 串行接口，支持子類 0/1/2，單通道速率最高 12.8Gbps（短跡線 < 5 英寸），可配置 2/4/8 通道 per lane，支持 1 路或 4 路 lane 輸出，適配不同 FPGA 接口需求。

4. 環境與封裝

• 工作溫度范圍 - 40°C~+85°C，采用無磁性 9mm×9mm 64 引腳 VQFN 封裝，無磁干擾，適合醫療成像（如 MRI）等對磁性敏感的場景。
• 抗靜電性能優良，符合工業級可靠性標準，適應嚴苛工作環境。

二、關鍵功能與優勢

1. 數字信號處理

• 集成數字 I/Q 解調器、自動直流偏移校正、數字平均功能，簡化后端信號處理流程。
• 片上 RAM 存儲 32 組預設配置文件，支持快速切換工作參數，適配多場景切換需求。

2. 同步與控制

• 支持 SYSREF 同步信號，實現多器件精準同步采集；配備 RESET、PDN（掉電）、STDBY（待機）引腳，便于系統電源管理與狀態控制。
• 通過 SPI 接口進行配置，支持靈活調整采樣率、抽取因子、接口模式等參數。

3. 輸入與驅動

• 模擬輸入支持全差分信號，滿量程輸入 2Vpp，共模電壓穩定，輸入阻抗匹配性好，適合高速信號前端采集。
• 過載恢復快速且一致，面對信號波動時能快速恢復穩定采集狀態。

三、典型應用場景

1. 核心應用領域

• 醫療成像：超聲、磁共振成像（MRI）、流式細胞儀、血液分析儀。
• 工業與測試：無損檢測（NDT）、高頻超聲檢測、數字示波器、多通道數據采集系統。
• 射頻與傳感：雷達、激光雷達（Lidar）、光譜分析。

2. 應用優勢

• 多通道同步采集能力適配超聲陣列、多天線雷達等多源信號采集場景。
• 無磁性封裝避免對 MRI 等磁敏感設備造成干擾，滿足醫療設備特殊要求。
• JESD204B 接口減少引腳數量，9mm×9mm 小封裝提升系統集成密度，適合空間受限的設備設計。
