TE Connectivity（TE）的GEMnet Multi-Gig差分連接器經過精心設計，可確保多千兆以太網和SerDes應用的完美信號完整性，并可與USCAR接口兼容。 這些GEMnet連接器可提供高達15GHz的帶寬，支持高達56Gbps的數據傳輸。該系統可兼容多種類型的電纜，包括屏蔽雙絞線、非屏蔽雙絞線以及高性能電纜。 TE GEMnet差分連接器系統專為高速和高可靠性而設計，可滿足自動駕駛、車聯網及用戶體驗等日益增長的性能需求。GEMnet系列提供了靈活性，可支持廣泛的以太網應用和行業協議，包括4K顯示器、高分辨率攝像機、雷達/LiDAR、 和安全關鍵應用。

數據手冊：*附件：TE Connectivity GEMnet Multi-Gig 差分連接器數據手冊.pdf

特性

• 高性能
• 車規級魯棒性（LV214和USCAR認證）
• 高EMI性能
• 主次鎖定
• 堅固的壓接設計
• 電纜保持力強
• 廣泛的產品組合
• 防磕碰引腳保護
• 防斜插設計
• 可選的連接器位置保證 (CPA)

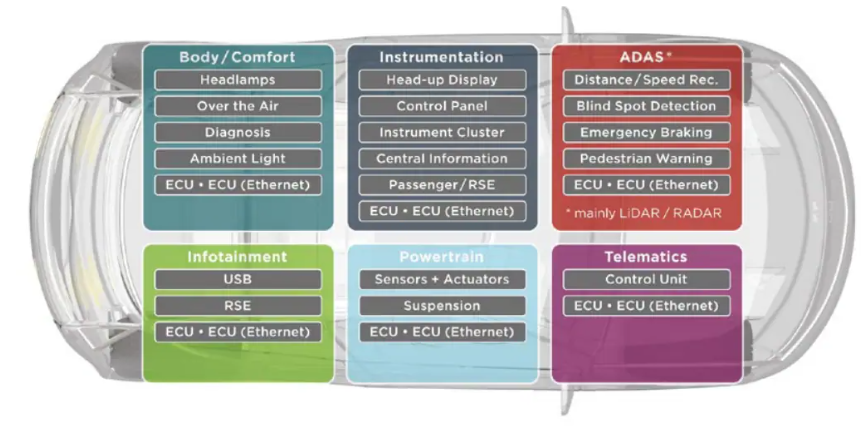

應用示意圖

TE Connectivity GEMnet 多千兆差分連接器技術解析與應用指南

一、核心特性與技術參數

1. ?高性能傳輸能力?
   • ?帶寬?：支持高達15 GHz的帶寬，滿足56 Gbps數據傳輸需求
   • ?協議兼容?：全面支持Multigigabit Ethernet與SerDes應用
   • ?行業標準?：通過LV214和USCAR認證，具備汽車級可靠性
2. ?機械與安全設計?
   • 初級/次級鎖扣機制、防插損結構、防斜插保護
   • 可選連接器位置保障（CPA）與高線纜保持力設計
   • Class 1振動穩定性，適應嚴苛車載環境
3. ?電磁兼容性?
   通過多點接觸設計實現優異EMI性能，確保信號完整性

二、協議支持與生態適配

?支持的通信協議列表?：

• ?以太網協議?：100BASE-T1/1000BASE-T1/2.5-25GBASE-T1
• ?SerDes系列?：APIX?、FPD-Link、GMSL?、MIPI? A-PHY?
• ?高速接口?：PCIe?、USB、GVIF、HDBase-T?、ASA Motion Link

三、產品組合與連接方案

?封裝類型?：

• 90°與180°端子設計
• 密封/非密封型1/2/4/6端口連接器及插頭
• 適用于自動駕駛、域控制器、高分辨率顯示等場景

四、典型應用場景

1. ?自動駕駛系統?
   • LiDAR/雷達傳感器數據傳輸
   • 域ECU（ADAS、信息娛樂系統）互聯
2. ?智能座艙與域控架構?
   • 4K/8K高清顯示視頻鏈路
   • 高性能計算單元與區域控制器連接
3. ?車載網絡演進?
   支持域集中與區域網絡拓?fù)?，滿足下一代E/E架構需求

五、設計實施要點

1. ?信號完整性保障?
   • 需配合差分阻抗匹配PCB設計
   • 建議使用屏蔽電纜降低串?dāng)_
2. ?環境適應性驗證?
   • 振動測試需覆蓋LV214標準要求
   • 密封型號需驗證IP等級防護性能
3. ?故障容錯設計?
   通過CPA機制防止連接器意外脫開，建議關鍵鏈路冗余布線

六、技術演進與生態支持

• 面向未來車載網絡帶寬升級需求（如25G+以太網）
• 與主要車載芯片平臺（NVIDIA/Xilinx/Renesas等）SerDes接口預驗證
• 提供標準化評估工具與仿真模型
