無損檢測（NDT）作為現代工業質量管控與安全保障的核心技術，以 “不損傷被測對象” 為核心優勢，貫穿于產品設計、生產制造、服役運維全生命周期。從航空航天的關鍵構件、能源領域的承壓設備，到軌道交通的核心部件，無損檢測無需拆解或破壞工件，就能精準識別內部缺陷、材質不均、性能衰減等潛在問題，既避免了傳統檢測對產品的損耗，又能提前排查安全隱患，降低運維成本與事故風險。

功率放大器作為無損檢測測試系統中，信號放大與能量驅動的核心器件，其穩定性、帶寬、輸出功率等指標，直接影響超聲、渦流、電磁等多種無損檢測方法的測試效果，為精準捕捉缺陷信號、拓展檢測場景提供了重要技術保障。

實驗案例展示

▼高壓放大器在管道螺旋導波信號測量實驗中的應用

本實驗，通過測量沿著管道壁面以螺旋方式行進的準lamb導波，研究其傳播規律。在實驗時，設計激勵函數通過信號發生器實現激勵，并經過功率放大器放大，從而在管道表面激發出lamb波，在另一端設計接收陣列，依次測量陣列中每一個接收探頭的信號，尋找傳播規律與理論進行對比。

▼功率放大器在管道定位系統的硬件實現中的應用

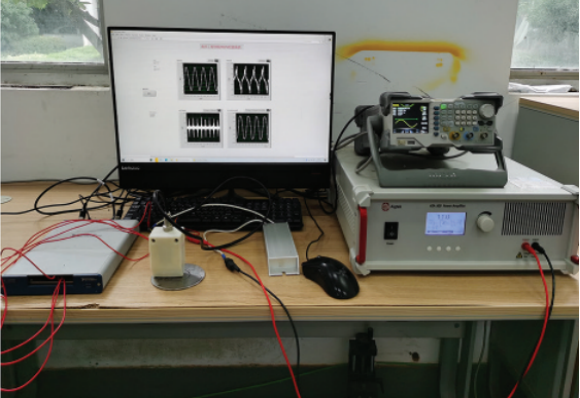

本實驗開展了基于PCM的管道定位系統的可行性研究：采用函數發生器產生4Hz、8Hz和72Hz的多頻電流，并將信號輸出到ATA-308功率放大器。將輸出電流的RMS值調整為1A后，通過屏蔽電纜傳輸?shù)焦艿滥Ｐ椭校?a href="http://www.brongaenegriffin.com/analog/" target="_blank">模擬實際場景中的管道檢測環境。在管道周圍保持磁傳感器探頭與地面的鉛錘關系，調節磁傳感器探頭與管道模型之間的水平距離，鉛錘距離以及水平夾角，并通過卷尺測量，之后記錄不同位置下的測量結果與實際情況之間的關系。

▼高壓放大器在超聲導波復合材料板損傷定位評估中的應用

本實驗基于超聲導波對復合材料板進行損傷定位及評估，輸入信號的中心頻率為80kHz。超聲導波信號以10MHz的速率采樣，激勵電壓設置為20V，然后通過高壓放大器將其峰值提升到80V。前置放大器的放大速率設置為60db。為了簡化數據集的獲取，考慮了額外的質量塊來模擬實際損傷。

▼功率放大器在MBN的鐵磁性材料磨損狀態檢測中的應用

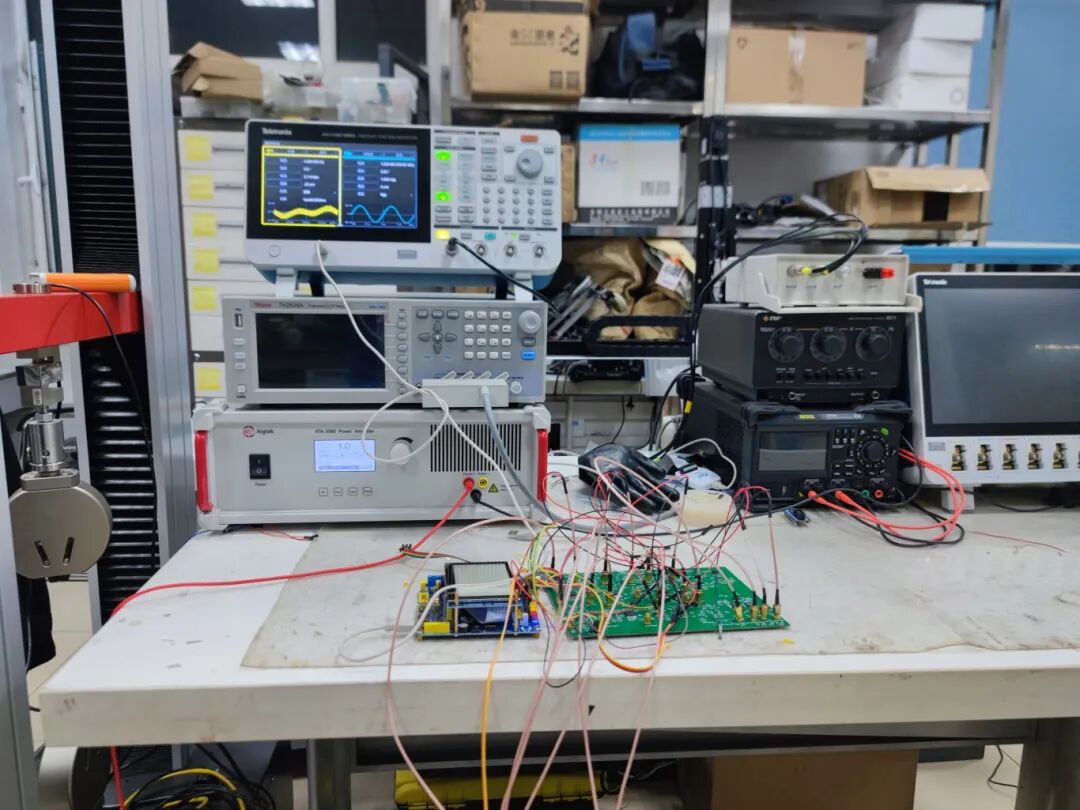

本實驗采用磁巴克豪森噪聲(MBN)測試方法對AISI 1045鋼的磨損程度進行了評價。提取MBN的均方根(RMS)和半最大全寬(FWHM)，建立摩擦學指標與應力狀態之間的定量關系。

▼高壓放大器在導波管道軸向應力測量實驗中的應用

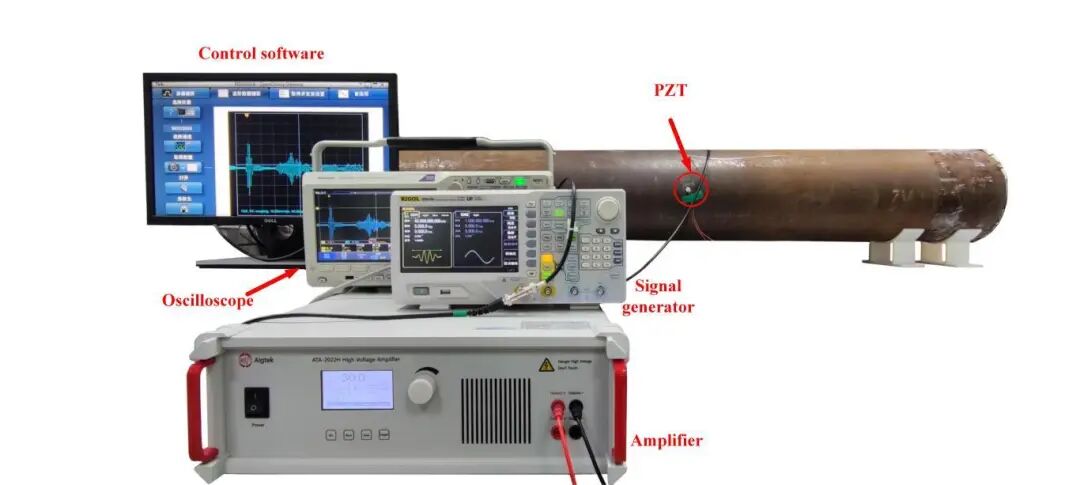

本實驗使用信號發生器產生高斯脈沖，將高斯脈沖送入ATA-2041高壓放大器中進行無失真的脈沖放大，得到高壓脈沖信號。由于ATA-2041高壓放大器優異的線性放大功能，高壓信號可以保證具有與信號發生器中編輯信號完全一致的信號特征，從而保證縱向?qū)Рㄋ桀l帶范圍的模態被準確激勵。進一步地利用所激勵的導波檢測應力。

▼高壓放大器在超聲導波碳纖維復合層板損傷定位中的應用

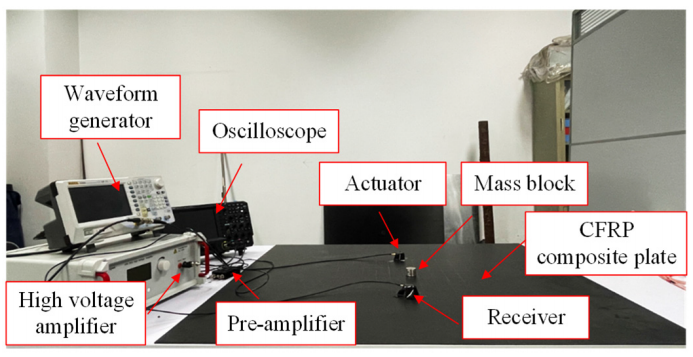

本實驗為實現碳纖維復合層板結構損傷定位及可視化，此次試驗提出一種基于主動式超聲導波的復合層板損傷成像方法，利用超聲導波在材料內部的傳播特性以及與損傷之間的相互作用，通過傳感器和激勵裝置產生和接收導波信號，結合成像算法和深度學習進行信號分析，實現復合層板結構損傷的定位以及可視化顯示。

▼高壓放大器在量子點薄膜的非接觸無損原位檢測中的應用

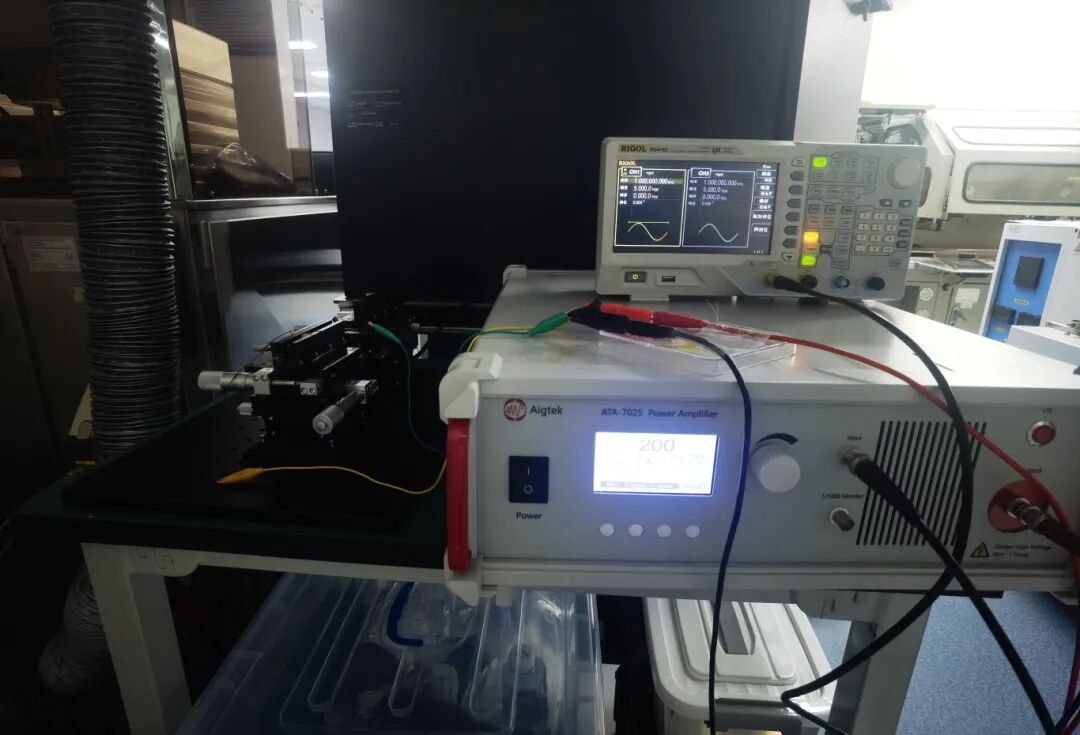

本文提出了一種非接觸式無損檢測量子點薄膜厚度的方法。在高電場作用下，量子點薄膜會發生光致發光猝滅現象，這與量子點薄膜的厚度以及施加的電壓大小有關。在紫外UV燈激發量子點薄膜光致發光后，在金屬探針上施加由功率放大器ATA-7025放大后的高壓正弦信號，并將電壓加在量子點薄膜兩端。隨后觀察量子點薄膜的光致發光光譜變化情況，研究施加的電壓大小以及量子點薄膜厚度對于猝滅程度的影響。

▼高壓功率放大器在管道電磁激勵聲發射中的應用

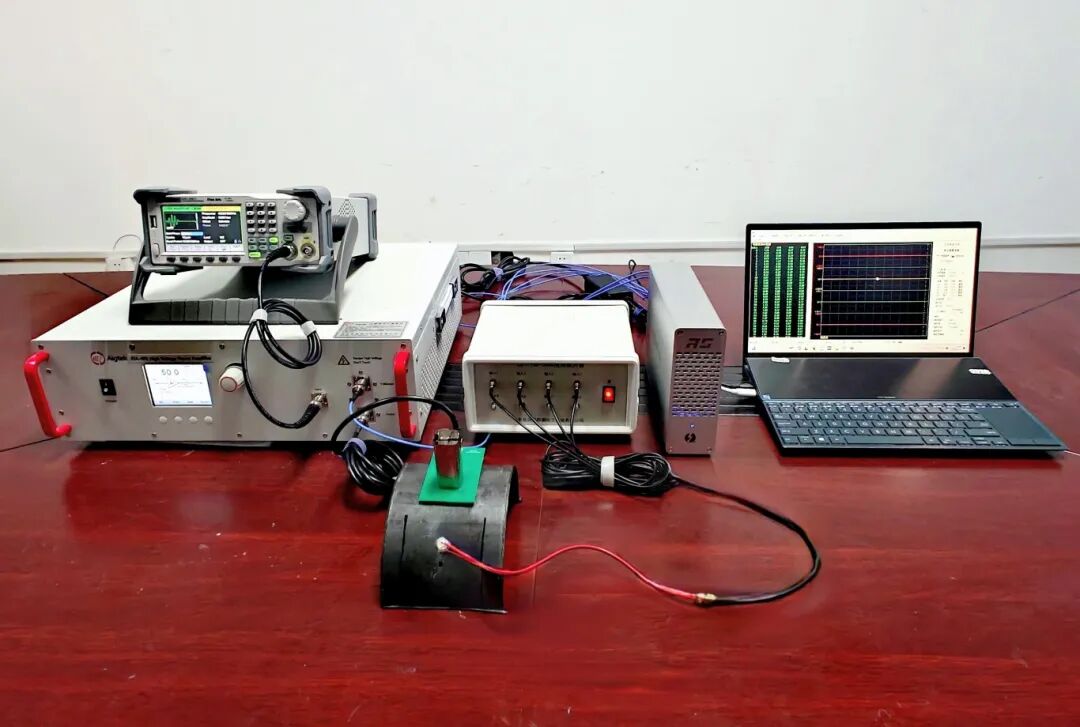

電磁聲發射信號一般較為微弱，且在實際檢測中往往會存在電磁干擾，信號信噪比較低，這給有效信號的提取帶來挑戰。此外，導波的多模效應和頻散效應也進一步增加了信號進行模態識別的難度。本實驗在管道裂紋處使用電磁激勵激發聲發射信號，對聲發射信號進行降噪后對其進行模態識別。
