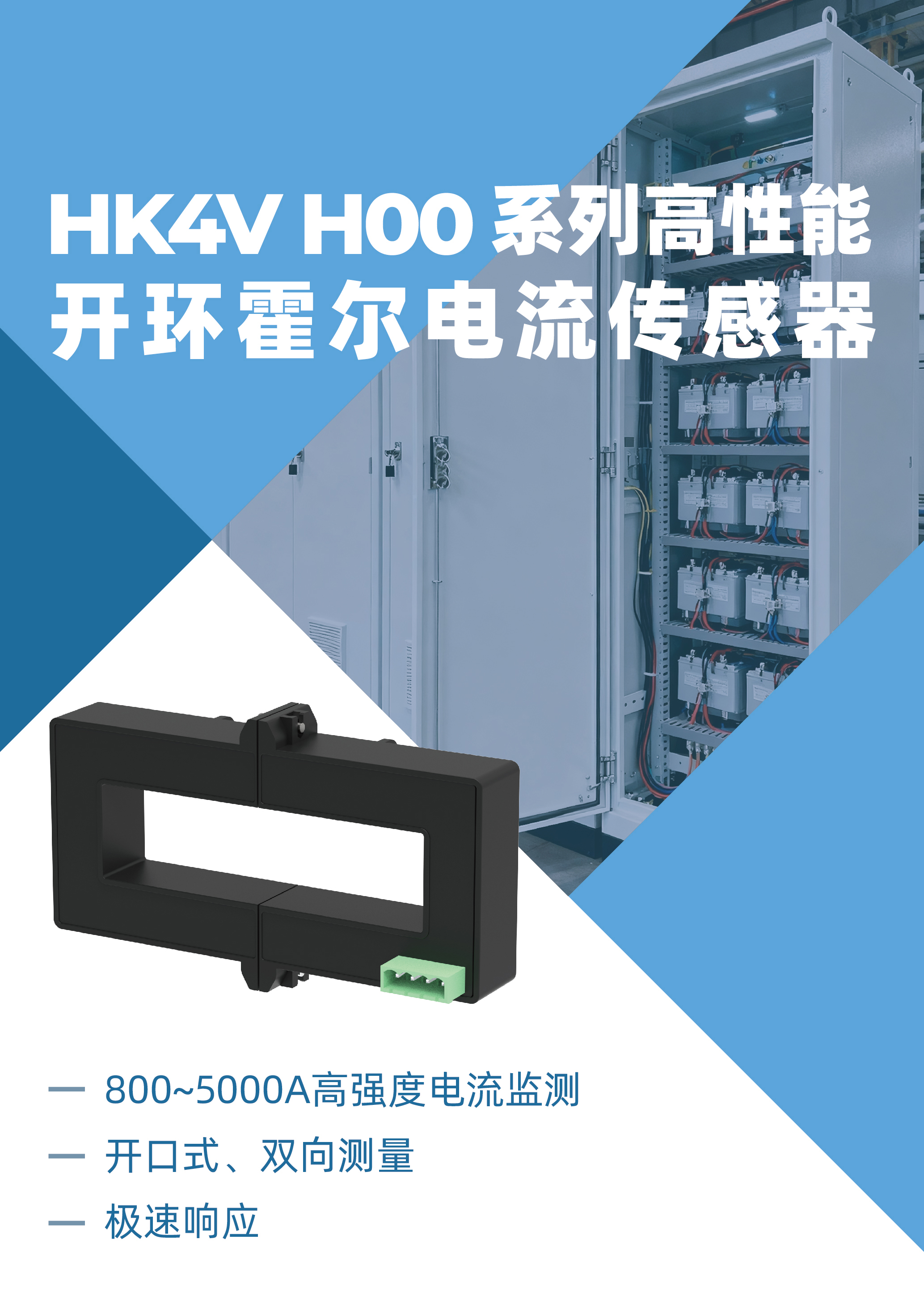

在工業自動化、新能源發電、軌道交通及電力推進等關鍵領域，高精度電流測量直接決定了系統的性能、安全與效率。面對800-5000A大電流測量場景，傳統傳感器常因量程不足、精度衰減及環境適應性差等問題難以滿足需求。芯森電子推出的HK4V H00系列高性能開環霍爾電流傳感器，憑借其寬量程覆蓋與高精度測量能力，為各類工業應用提供穩定可靠的電流監測方案。

一、工業大電流測量的技術挑戰

在大功率工業應用中，電流測量面臨以下核心挑戰：

1. 量程限制：工業配電、電力推進及特種電源設備中電流常超1000A，傳統傳感器難以覆蓋。
2. 精度衰減：高頻諧波、脈沖電流導致測量誤差增大，影響系統控制精度。
3. 環境適應性：高溫、振動、電磁干擾等惡劣工況對傳感器穩定性和壽命構成嚴峻考驗。

二、HK4V H00系列技術優勢：精準、安全、可靠

1. 800-5000A寬量程，多場景覆蓋
HK4V H00系列提供7種標準型號，覆蓋±800A至±5000A原邊電流，支持雙向測量，適用于不同電流等級的應用場景。

2. 高精度與快速響應

• 精度＜±1%，線性度≤±0.5%，零點溫漂＜±0.5mV/℃
• 響應時間≤3μs，頻帶寬度DC~40kHz
• 非接觸測量，無插入損耗，避免傳統分流電阻的精度局限

3. 高絕緣與強環境適應性

• 原副邊絕緣耐壓：3.6kV AC / 6.6kV 瞬態
• 電氣間隙13mm，爬電距離28mm
• 工作溫度：-40℃~+85℃，存儲溫度：-50℃~+105℃
• 符合IEC 61800-5-1安全標準

1. 開口式設計，安裝便捷
   無需斷開主電路，支持母排直接穿芯安裝，極大簡化現場部署。

三、典型應用領域

1. 工業大功率配電與控制系統
實時監測配電柜母排電流，實現負載管理、能耗分析與過載保護，保障電網安全穩定運行。

2. 新能源發電與儲能系統
精確測量光伏/儲能直流側電流，提升系統發電效率，支持故障診斷與安全運行。

3. 軌道交通與船舶電力推進
為機車、船舶牽引逆變器提供高精度電流反饋，實現電機精準控制與系統保護。

4. 大型特種電源設備
在電鍍、電解等設備中提供精確電流反饋，確保工藝質量穩定與設備安全。

5. AIDC電源系統
為UPS、電池管理與服務器電源提供安全、精確的電流監測，保障關鍵設備高效穩定運行。

四、典型應用場景分析

1. 變頻調速系統
憑借40kHz頻響寬度，精準捕捉含高頻諧波的電流波形，為電機矢量控制提供準確數據，提升系統動態性能。

2. 不間斷電源（UPS）
≤3μs的快速響應能力，實時監測輸出電流突變，及時觸發過流保護，確保服務器等關鍵負載不間斷運行。

3. 電池管理系統（BMS）
寬量程覆蓋與雙向測量能力，精準跟蹤電池充放電電流，為SOC估算與充放電策略優化提供可靠數據支撐。

五、總結

HK4V H00系列霍爾電流傳感器以800-5000A寬量程、＜±1%高精度及工業級可靠性為核心優勢，結合開口式設計和高絕緣安全性，為工業大功率配電、新能源發電、軌道交通、特種電源等領域提供了完整的電流測量解決方案。

未來，隨著工業自動化與能源互聯網的深入發展，HK4V H00系列將繼續為各行業提供精準、可靠的電流感知能力，推動智能電網與工業數字化邁向更高水平。
