實現更高效、更緊湊、更穩定的綠色電力轉換，是家用光伏逆變器持續進化的核心方向。在家用光伏系統的安裝中，過往家用光伏逆變器留給人們的印象是“大個頭、高發熱、難安裝”。如今，這些難題正被東芝半導體高性能芯片解決方案所徹底改寫。

為什么家用光伏逆變器非得“又小又強”？

如今電費漲、空間貴，用戶既要發電效率高，也得設備不占地方。傳統逆變器體積大、散熱差，裝陽臺嫌丑，放屋里吵人。

東芝的方案瞄準的正是這些痛點——高效率轉換降低能量損耗，小型化封裝適應緊湊安裝，同時保持安靜、低溫、穩定運行。

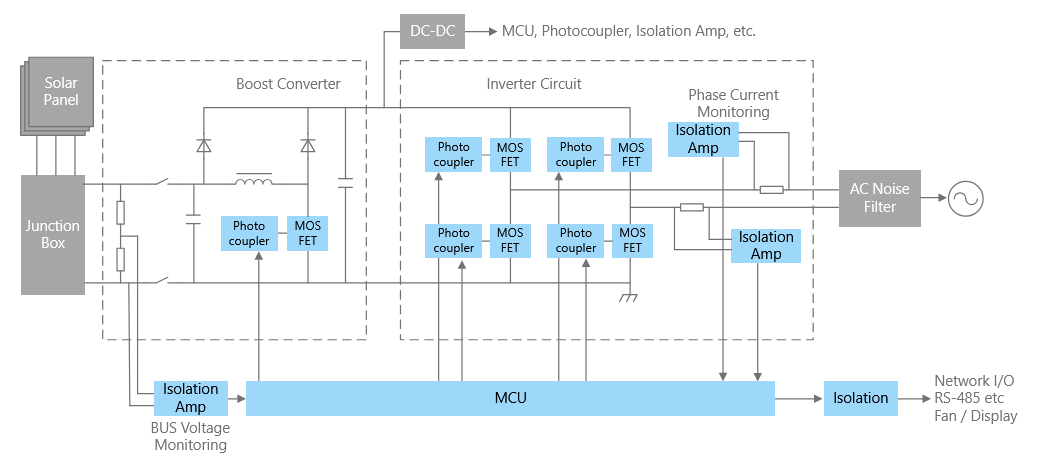

東芝家用光伏逆變器解決方案系統框圖

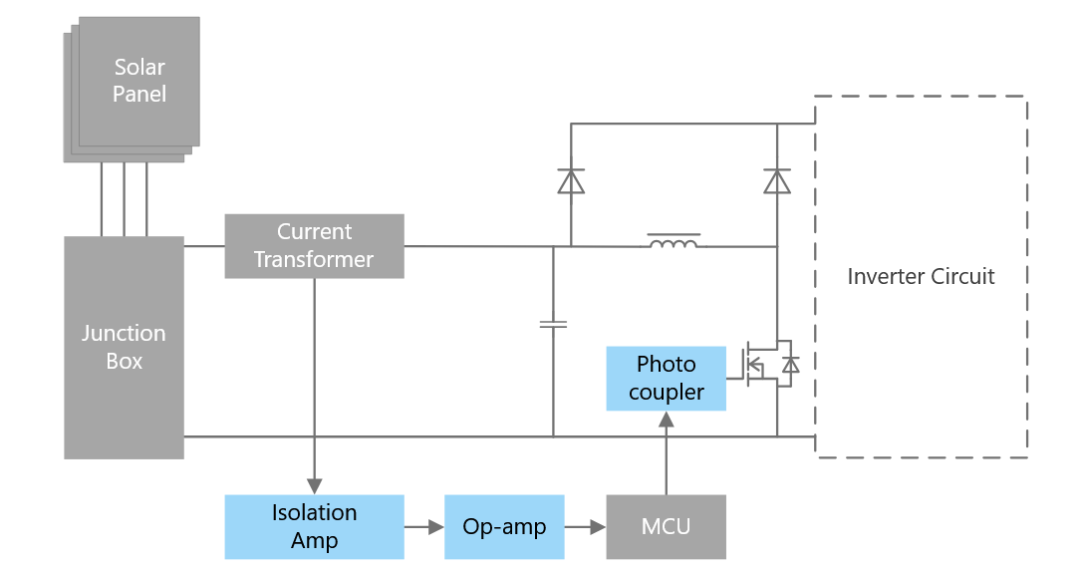

東芝“神器”讓DC-DC轉換電路既小又高效

升壓轉換器電路中，推薦使用東芝光耦TLP2719。它采用超薄SO6L封裝，最大高度只有2.3mm，比傳統封裝薄45%！可以輕松“藏”在電路板背面，減小系統尺寸。更厲害的是，它支持5kVrms高隔離電壓，符合國際安全標準，絕緣性能妥妥的。

柵極光耦：同時實現強驅動+高安全

推薦的智能柵極驅動器光耦TLP5231（同系列還有TLP5214/TLP5214A）是一款2.5A雙輸出IGBT柵極驅動光耦。它的功能強大：支持去飽和檢測、軟關斷、欠壓鎖定（UVLO），還能反饋隔離故障信號。用了它，系統安全性和控制精度都將大幅提升，還能保持高低壓間安全隔離。

電流檢測：更準、更穩

隔離放大器TLP7820專為電流傳感設計。它在電機驅動和逆變器中實時檢測電流，通過外接電阻生成模擬電壓信號，適用電機相位、軌電流、直流母線電壓等多種檢測場景，精度高、響應快。

降低系統噪音：功耗低、尺寸小

低噪聲運算放大器TC75S67TU噪聲低至6nV/√Hz，功耗僅430μA！更吸引人的是它的極小封裝——只有2.0mm×2.1mm×0.7mm，非常適合對尺寸敏感的家用光伏產品。

一套物料：多處使用，省心省錢

逆變器電路是一個全橋DC-AC轉換器，其推薦的輸出光耦也是東芝TLP2719、TLP5231、TLP5214、TLP5214A。

隔離放大器是TLP7820，和上面的相同，低噪聲運算放大器也是TC75S67TU。

功率開關器件：低阻高速是關鍵

東芝DTMOS系列MOSFET，如TK090E65Z，導通電阻僅0.075Ω，開關速度快、電容低，是高頻開關電源的理想選擇。同系列還有TK090U65Z、TK090A65Z等多款型號，靈活匹配不同功率等級。

控制核心：既通用，又節能

微控制器（MCU）TX03系列基于ArmCortex-M3內核，功耗低、處理能力強，支持廣泛的應用場景——從數字電視、數字音頻、電機應用設備、廚房電器、家用電器到工業設備、辦公自動化設備、車載系統全部通吃。它具備多種省電模式，可通過時鐘和中斷靈活控制功耗，非常適合家庭光伏系統長時間運行的需求。

東芝為你打造了怎樣的

一站式逆變器解決方案？

從DC-DC轉換→逆變輸出→電流檢測→信號放大→功率開關→核心控制，東芝提供全鏈路半導體支持：

高效率、低發熱；

極小封裝，節省布局空間；

高隔離、高可靠性，符合安規；

低噪聲、低功耗，適合家用；

型號統一、系統兼容性強

不管你是研發工程師還是系統廠商，用東芝，不再為“小型化vs高性能”而糾結！
