一、項目背景：智能冷鏈倉儲的通訊困境

在工業自動化領域的智能冷鏈倉儲（存儲生鮮食品、醫藥冷鏈產品）中，某企業采用 WinCC SCADA 上位機（Modbus RTU 協議）負責倉儲全區域的溫度監控、貨物出入庫調度與設備狀態管理，搭配三菱 FX5U 系列 PLC（Modbus TCP 協議）控制冷庫制冷機組、自動貨架、冷鏈輸送線的運行。

兩者需實時協同：SCADA 上位機需向 FX5U PLC 下發制冷溫度設定值（如 - 18℃±0.5℃）、貨架存取指令，F(xiàn)X5U PLC 需反饋冷庫實時溫度、制冷機組運行狀態（如壓縮機啟停）、貨物位置信息，以保障冷鏈產品品質與倉儲周轉效率。但因雙方采用不同總線協議，缺乏直接通訊通道，原有 “操作員定時從 SCADA 導出指令后手動錄入 PLC” 的銜接方式效率低下，日均因指令傳遞延遲導致的溫度波動達 2 次，單次波動超 2℃，引發部分生鮮產品變質，直接損失超 6 萬元。智能冷鏈倉儲作為智能物流行業的核心細分領域，是工業自動化中對環境控制、調度效率要求極高的前景行業（2025 年全球市場規模預計超 800 億美元），對工業物聯網環境下數據的實時性、可靠性提出了嚴苛要求。

二、項目痛點

1.協議異構阻斷冷鏈控制：SCADA 上位機的 Modbus RTU 協議與 FX5U PLC 的 Modbus TCP 協議無法直接兼容，無物聯網網關中轉時，制冷指令需操作員每 30 分鐘從 SCADA 導出后，通過 PLC 編程軟件手動輸入，單次數據傳遞延遲超 20 分鐘，導致冷庫溫度控制偏差超 1.5℃，曾因夏季高溫時段制冷指令延遲，導致 2 噸生鮮肉類變質，損失超 12 萬元；貨物出入庫節拍從 15 分鐘 / 單延長至 30 分鐘 / 單，日周轉量從 80 單降至 40 單，效率下降 50%。

2.數據采集追溯斷層：原有系統無專用數據采集器，冷庫溫度、制冷機組能耗、貨物存儲周期等關鍵數據僅分別存儲于 SCADA 本地（存儲周期 7 天）與 PLC 內存，無法自動上傳至工業物聯網平臺，出現產品變質時，需人工比對 SCADA 溫度記錄與 PLC 運行日志，追溯原因耗時超 5 小時，不符合醫藥冷鏈產品 GSP（藥品經營質量管理規范）對 “全程溫度可追溯” 的要求。

3.工業環境適應性差：冷庫環境低溫（-25℃~5℃）、高濕度（60%~80%），傳統 RS485 轉以太網模塊低溫性能差（低于 - 10℃易死機）、防潮等級低（IP20），日均通訊中斷 2-3 次，每次中斷導致制冷機組停機、輸送線停運，需人工進入冷庫重啟設備，恢復耗時超 2 小時，單日增加冷庫溫度波動風險，額外消耗制冷能耗超 500kWh。

4.設備負載超限引發安全風險：嘗試通過第三方中間件實現數據轉發，導致 SCADA 上位機 CPU 負載升至 87%（頻繁處理數據轉換與界面刷新）、FX5U PLC CPU 負載達 83%，超出安全運行閾值（SCADA≤80%、PLC≤75%），引發自動貨架定位偏差超 10mm，存在貨物碰撞掉落風險，曾導致 1 批醫藥冷鏈產品損壞，直接損失超 8 萬元。

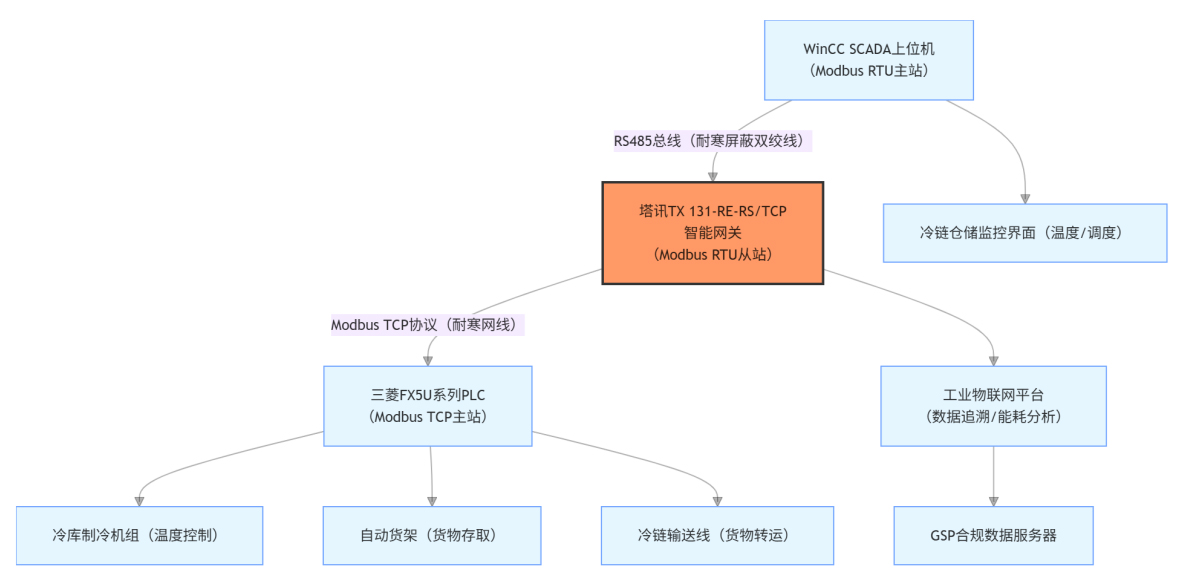

三、系統結構拓?fù)鋱D

四、塔訊 TX 131-RE-RS/TCP 網關功能簡介

作為核心塔訊TX 131-RE-RS/TCP工業網關，該設備實現 Modbus RTU 從站到 Modbus TCP 從站的雙向協議轉換，關鍵功能深度適配冷鏈倉儲場景需求：

·協議兼容：嚴格遵循 Modbus RTU（IEC 61158）與 Modbus TCP（IEC 61158）協議規范，支持 9600-115200bps 可調波特率（適配 SCADA 通訊參數：19200bps、奇校驗、8 數據位、1 停止位）與 10/100Mbps 自適應以太網速率，自動識別 FX5U PLC 的 Modbus TCP 寄存器地址映射規則，確保溫度設定值、調度指令傳輸無格式偏差，符合冷鏈 “參數精準傳遞” 要求。

·數據處理：內置雙核工業級處理器，每秒可完成 2200 次以上數據轉換，轉換延遲≤23μs，支持 2000 點數據映射，滿足冷庫溫度（4 字節浮點數）、制冷機組電流（2 字節整數）、貨物位置編碼（4 字節整數）等多類型數據同步傳輸，數據更新頻率達 2 次 / 秒，符合冷鏈溫度 “實時監控” 標準。

·工業適配：具備 IP30 防護等級（適配冷庫控制室環境），采用耐寒元器件（工作溫度 - 40℃~70℃）、防潮涂層處理，支持 24VDC 寬壓供電（±15% 波動兼容）；抗電磁干擾性能符合 EN 61000-6-2 標準，避免制冷機組變頻器產生的干擾導致數據丟包；配套耐寒 RS485 電纜與網線，適配冷庫低溫高濕環境。

·物聯與合規擴展：支持本地?cái)?shù)據緩存（容量 4GB，緩存周期 90 天），通過 MQTT 協議對接工業物聯網平臺與 GSP 數據服務器，實現溫度數據、調度記錄實時歸檔與不可篡改存儲；內置能耗統計模塊，自動計算制冷機組能耗并生成報表；支持故障自恢復，通訊中斷后≤90ms 重新建立連接，保障冷鏈連續運行。

五、解決方案與實施過程

（一）方案設計

采用塔訊TX 131-RE-RS/TCP智能網關構建 “SCADA 主站 - 網關 - PLC 主站” 通訊架構：網關 Modbus RTU 側作為 SCADA 上位機的從站，實時采集制冷溫度設定值（DB1.DBD10）、貨架存取指令（DB1.DBD20）；Modbus TCP 側作為 FX5U PLC 的從站，將采集到的指令傳輸至 PLC，同時接收 PLC 反饋的冷庫實時溫度（DB2.DBD10）、設備運行狀態（M10.0-M10.2）、貨物位置（DB2.DBD20），實現雙向數據實時交互，數據更新頻率 2 次 / 秒，滿足冷鏈倉儲控制需求。

（二）實施步驟

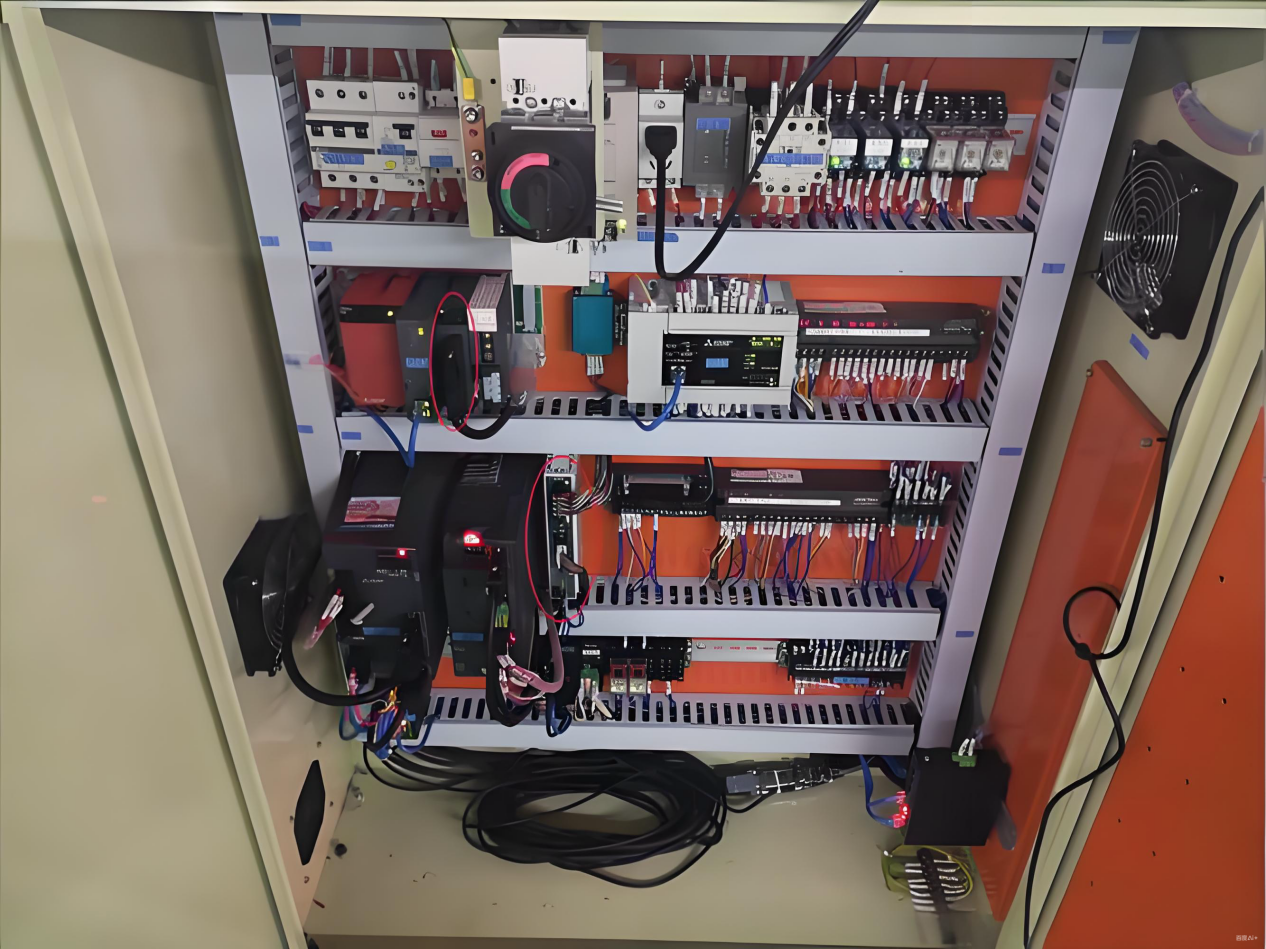

1.硬件部署：網關安裝于冷庫控制室的機柜內，通過耐寒屏蔽 RS485 電纜（長度 40 米，耐 - 40℃低溫）接入 SCADA 上位機的 RS485 通訊卡；通過耐寒超五類網線（適配 - 30℃低溫）連接 FX5U PLC 的以太網端口，配置 IP 地址（192.168.6.100）與 PLC（192.168.6.10）同網段，做好防潮密封處理（機柜內加裝除濕模塊），避免高濕度導致設備故障。

2.參數配置：使用塔訊配置軟件建立數據映射表 —— 將 SCADA 的控制指令（制冷溫度：40001、貨架指令：40002）映射至網關寄存器；將 PLC 的反饋數據（實時溫度：30001、設備狀態：10001-10003、貨物位置：30002）映射至網關對應寄存器，設置數據更新周期 50ms，啟用 “數據校驗”“能耗統計”“斷網重連” 功能，日志保存周期 90 天。

3.聯調與合規測試：在工業物聯網平臺與 SCADA 同步驗證數據傳輸（延遲≤23μs，丟包率 0%）；模擬制冷溫度調整（從 - 18℃降至 - 20℃），測試 PLC 接收指令后制冷機組的響應時間（≤80ms）；邀請第三方機構驗證溫度數據歸檔符合 GSP 要求，確保通過醫藥監管部門審核。

六、應用效果與前后對比

（一）實施后效果

1.冷鏈控制與周轉效率雙提升：數據傳輸延遲降至 23μs 內，SCADA 與 PLC 指令同步無偏差，冷庫溫度控制波動從 ±1.5℃降至 ±0.3℃，溫度波動次數從 2 次 / 日降至 0 次，每月減少產品變質損失超 18 萬元；貨物出入庫節拍從 30 分鐘 / 單縮短至 12 分鐘 / 單，日周轉量從 40 單提升至 100 單，效率提升 150%，滿足生鮮電商 “當日達” 配送需求。

2.數據追溯與合規性落地：通過網關將溫度數據、能耗記錄自動歸檔至工業物聯網平臺與 GSP 服務器，產品變質追溯時間從 5 小時縮短至 4 分鐘，順利通過醫藥監管部門 GSP 復評；能耗統計功能實現制冷機組能耗可視化，每月優化能耗超 1200kWh，降低運營成本 8%。

3.通訊穩定性適配冷鏈環境：網關耐寒防潮設計與抗干擾性能適配冷庫工況，連續運行 3 個月無通訊中斷，設備故障率從 10% 降至 0.5%，故障恢復時間從 2 小時縮短至 12 分鐘，單日減少制冷能耗浪費 500kWh，月節省電費超 3000 元。

4.設備負載與安全風險降低：SCADA 上位機 CPU 負載從 87% 降至 43%，界面刷新延遲從 1.5 秒降至 0.2 秒；FX5U PLC CPU 負載從 83% 降至 39%，自動貨架定位偏差控制在 ±3mm 內，未再發生貨物碰撞損壞事件，每年減少設備損失超 24 萬元。

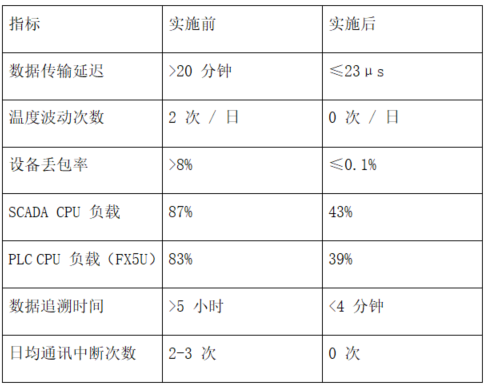

（二）效果對比表

七、行業價值與后續擴展

本案例聚焦智能冷鏈倉儲行業，該行業是保障生鮮食品、醫藥產品安全的關鍵領域，對環境控制與運營效率要求極高。此方案可復制至食品加工冷鏈車間、醫藥冷鏈物流中心等場景，后續可擴展接入 AI 溫度預測系統，通過工業物聯網平臺分析歷史溫度數據，提前預判制冷機組故障；或?qū)?WMS 系統，實現冷鏈貨物庫存與溫度數據聯動，進一步提升冷鏈倉儲的智能化與精細化管理水平，助力企業降低運營成本、保障產品品質。
