Vishay/BC Components NTCAIMM66H NTC熱敏電阻是一款微型絕緣片式熱敏電阻，采用SS316外殼。該NTC熱敏電阻可快速響應汽車流體浸入應用中的溫度變化。NTCAIMM66H熱敏電阻是FLR2X類型、PEX絕緣AWG#22引線連接。該NTC熱敏電阻采用小端頭尺寸和薄絕緣電線，因此熱梯度較低。NTCAIMM66H熱敏電阻符合RoHS指令、無鉛和AEC-Q200標準。該熱敏電阻非常適用于 逆變器、車載充電器（OBC）、電池管理系統（BMS）、直流/直流轉換器、電動汽車充電插頭、太陽能加熱系統和儲能系統（ESS）。

數據手冊：*附件：Vishay ， BC Components NTCAIMM66H NTC熱敏電阻數據手冊.pdf

特性

• 快速響應汽車流體浸入應用中的溫度變化
• 由于采用小端頭尺寸和薄絕緣線，因此熱梯度更低
• 用于與水或其他液體持久接觸的傳感器
• 符合AEC-Q200
• 符合RoHS指令，無鉛
• 額定電壓：60VAC
• 實測電壓：3000VAC
• 工作儲存溫度范圍：-55°C至125°C
• 安裝：
  • 傳感器可通過密封O形圈和螺釘或燈座安裝
  • 端線可焊接或壓接到連接器上
  • 可選連接器，用于線對線或線對板連接
  • 環氧樹脂引線側不能與液體或水永久接觸

安裝圖

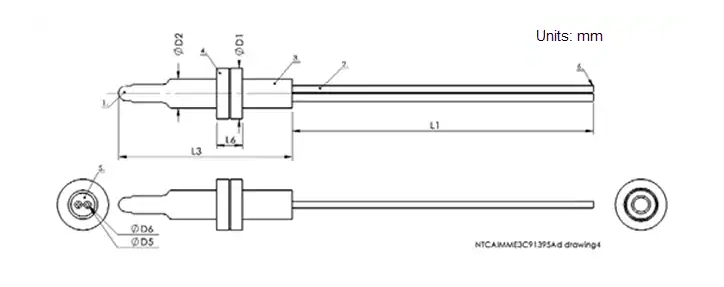

尺寸圖

Vishay NTCAIMM66H NTC熱敏電阻技術解析與應用指南

一、產品核心特性與技術優勢

?Vishay BCcomponents NTCAIMM66H? 是一款專為液冷汽車系統設計的微型浸入式NTC熱敏電阻，憑借其創新的結構設計在溫度傳感領域展現出卓越性能。

?關鍵技術參數?：

• ?基準電阻?：25°C時阻值為10 kΩ，公差±2%
• ?B值特性?：B25/85值為3984K，公差±0.5%
• ?工作溫度?：-40°C至+125°C，峰值可達150°C
• ?快速響應?：在空氣中從25°C到85°C的響應時間僅1.5秒
• ?高絕緣性能?：端子與外殼間最小介電耐受電壓500 VAC，絕緣電阻大于100 MΩ

?結構設計亮點?：
該傳感器采用SS316不銹鋼外殼，配備60 VAC額定、3000 VAC測試的FLR2X型PEX絕緣AWG#22引線。通過小型尖端尺寸和薄絕緣導線的運用，顯著降低了熱梯度（<0.02 K/K），確保在液體環境中實現精準的溫度監測。

二、汽車電子應用場景深度剖析

?核心應用領域?覆蓋現代電動汽車關鍵系統：

1. 動力總成溫度管理

• ?逆變器冷卻系統?：實時監測功率模塊冷卻液溫度
• ? 車載充電器(OBC) ?：確保充電過程中的溫度安全控制
• ? 電池管理系統(BMS) ?：精確監控電池包冷卻液溫度狀態

2. 充電基礎設施

• ?EV充電插頭?：防止充電過程中的過熱風險
• ?EV充電接口?：保障大功率充電時的溫度安全

3. 能源系統擴展應用

• ?太陽能加熱系統?：優化熱能收集效率
• ?熱泵系統?：提升能效表現
• ? 能源存儲系統(ESS) ?：確保儲能設備運行安全

三、工程設計與安裝實踐指南

?安裝方法規范?：

1. ?密封安裝?：使用密封O環配合螺絲或固定器進行安裝
2. ?連接方式?：導線可通過焊接或壓接連接器方式固定
3. ?環境限制?：環氧樹脂引線側不可長期接觸液體或水

?設計支持資源?：

• 提供其他電阻曲線和公差定制服務
• 支持不同引線長度和連接器選項
• 可提供裸銅導體以優化電纜連接
• 3D實體模型可通過官方網站獲取

四、可靠性驗證與質量標準

?AEC-Q200認證測試?確保了產品在嚴苛環境下的可靠性：

• ?高溫暴露測試?：150°C環境下1000小時存儲，電阻變化≤±5%
• ?溫度循環測試?：-55°C至125°C完成1000次循環
• ?濕熱偏壓測試?：85°C/85%RH條件下1000小時驗證
• ?機械強度測試?：包括引線拉力測試、機械沖擊和振動測試

五、選型指導與供應鏈信息

?標準型號?：NTCAIMM66H103G301A

• 電阻值：10 kΩ
• B值：3984K
• 引線長度：300 mm ±5
• 導線規格：0.35 mm2 / AWG#22

?包裝規格?：塑料包裝袋，每袋500件

技術發展趨勢與行業展望

隨著電動汽車和可再生能源系統的快速發展，對高精度、快速響應溫度傳感器的需求持續增長。NTCAIMM66H憑借其優異的液浸性能和AEC-Q200認證，將在下一代熱管理系統中發揮關鍵作用。其緊湊的設計和可靠的性能為工程師提供了在有限空間內實現精確溫度監控的理想解決方案。

該產品特別適合在空間受限且要求高可靠性的應用場景中使用，為汽車電子和能源系統的熱管理提供了強有力的技術支撐。
