PART 1

HDMI接口簡述

HDMI（High-Definition Multimedia Interface, HDMI）是專用于數字音視頻傳輸?shù)母咚俳涌跇?biāo)準。采用HDMI接口以后，所有的視頻、音頻甚至控制信號都可以通過一根HDMI線纜傳輸，大大簡化了連接。由于HDMI可以支持高清、3D等應用，且芯片技術成熟穩定，因此已經是一個非常成功的數字顯示接口。

按照HDMI標準的定義，HDMI設備分為Source（源設備）、Sink（接收設備）以及Cabel（電纜）、Repeater（中繼設備）。Source源端設備產生HDMI信號輸出，如計算機、機頂盒、數碼相機、DVD、游戲機等；Sink設備接收HDMI信號并顯示，如顯示器、電視機、投影儀等。

PART 2

HDMI接口的信號分配

在HDMI標準中，音頻和視頻信號均采用統一的數據打包機制，通過TMDS通道進行傳輸。音頻信號不占用額外的通道，而是采用和其他輔助信息一起組成數據包，利用TMDS通道在視頻信號傳輸?shù)南[期進行傳送。

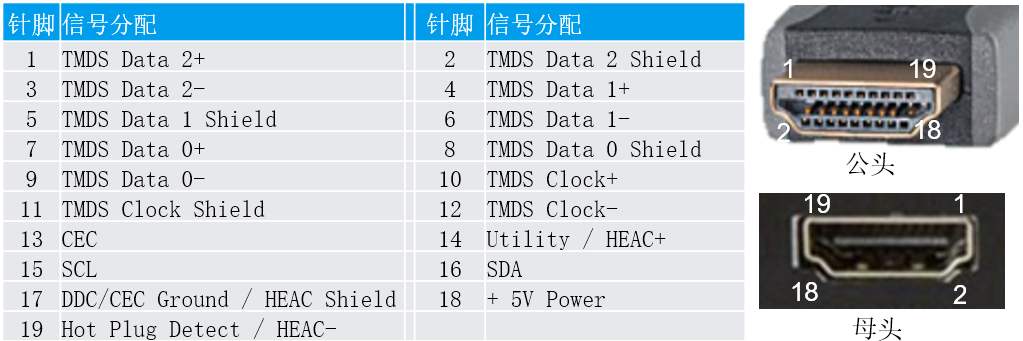

HDMI接口總線上，包含4對TMDS差分信號，分別是3對差分?jǐn)?shù)據和1對差分時鐘。

除了TMDS信號以外，在HDMI總線上還有以下幾種信號：

Display Data Channel (DDC) 顯示數據通道：用于從 Source端 讀取 Sink端 的增強型擴展顯示識別數據（E-EDID），交換用于高清數字內容保護 (HDCP) 的加密密鑰，例如Sink 所支持的視頻分辨率、音頻格式/頻道等信息。

Consumer Electronics Control (CEC) 消費電子控制通道：它是單線雙向控制總線，其核心目標是實現跨設備聯動控制，例如：通過電視遙控器控制機頂盒、音響等設備；打開電視時自動喚醒播放設備；關閉電視時同步關閉外設。

Utility 通道：復用作為私有化輔助通信（固件升級、診斷）、HEAC（HDMI Ethernet Audio Return Channel ) 標準化以太網和音頻回傳、eARC 增強型音頻回傳等功能。

Hot Plug Detection line (HPD)：熱插拔通道，用于HDMI設備插入檢測。

此外HDMI接口還有一根+5V電壓線用于給顯示器的E-EDID存儲器供電，以及若干根GND屏蔽線。

PART 3

HDMI標準的迭代

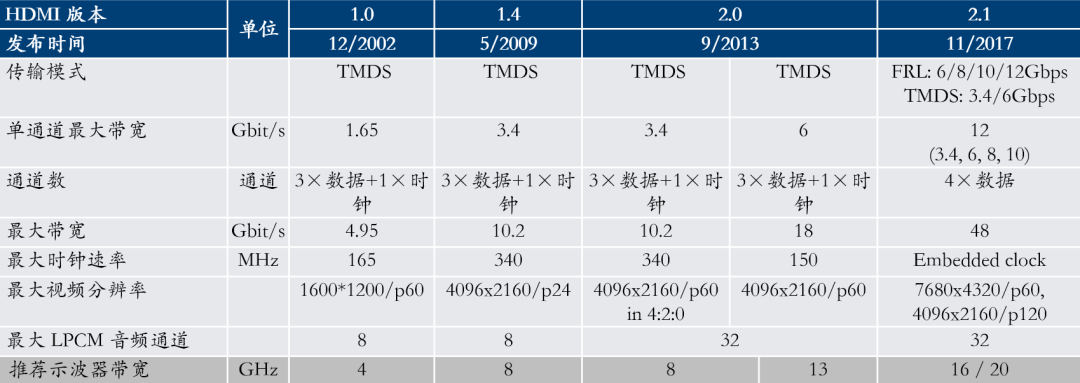

在HDMI.org（HDMI組織）和2011年新成立的HDMI Forum（HDMI論壇）的共同推動下，HDMI標準快速迭代，特別是HDMI 2.1標準中FRL傳輸模式的引入顯著提升了傳輸帶寬與數據速率。

在HDMI2.1之前的HDMI總線上，主要用來進行音視頻信號傳送的是4對TMDS差分信號，包括3對數據和1對時鐘。當TMDS數據線速率≤3.4Gbps時，時鐘線上的時鐘頻率為數據線傳輸速率的1/10。例如每對數據線上的速率為1.485Gbps時，時鐘線上傳輸?shù)臅r鐘信號頻率為148.5MHz。TMDS時鐘頻率和傳輸?shù)南袼仡l率一致，所以有時又稱為像素時鐘頻率（Pixel Clock Rate）。當TMDS數據線速率＞3.4Gbps時，TMDS時鐘速率是數據速率的1/40或1/20。

HDMI2.1標準，既兼容了傳統的TMDS傳輸方式，單對數據線速率高達6Gpbs；又增加了FRL（Fixed Rate Link）新傳輸模式。FRL模式取消了專門的TMDS時鐘通道，改為使用嵌入式時鐘，將4組差分對同時用于傳輸數據；每對差分線速率6G/8G/10G/12Gbps，實現了更高的總帶寬，并支持動態速率協商（如24/32/40/48 Gbps總帶寬）。FRL傳輸使得無損8K/60Hz 和 4K/120Hz 、動態HDR成為可能，滿足了超高清影視與游戲的需求。

但不管哪一個版本的標準，都涉及TMDS（Transition Minimized Differential Signaling, 最小化傳輸差分信號）模式。TMDS作為數字視頻傳輸?shù)暮诵募夹g(shù)，其物理層性能直接影響系統兼容性、抗干擾能力及最終顯示質量，因此基于標準規范的源端TMDS一致性測試已成為設備研發與認證的關鍵環節。以下章節，我們將專注于TMDS物理層一致性測試。

PART4

TMDS傳輸方式的編碼

TMDS是傳統DVI顯示接口傳輸技術的基礎，HDMI繼承了DVI的這項傳輸技術，所以DVI和HDMI接口之間是可以通過適配器順暢轉接的。TMDS是英文“Transition Minimized Differential Signaling”的縮寫，直譯為“跳變最小化差分信號”，它采用一種強制減少相鄰比特跳變的8B/10B編碼方式。它根據8位原始數據中“1”的數量選擇XOR（異或）或XNOR（異或非）邏輯算法，轉換生成9位中間碼，其中前8位數據由原始信號經運算后獲得，第9位則指示運算的方式；再通過反轉這9位中間碼實現直流平衡，最終輸出10位碼（第10位標記反轉的狀態）；轉換后的數據以差分方式傳送。這種8B/10B編碼強制減少相鄰比特跳變，使得對外電磁輻射和ISI碼間干擾減少，傳輸?shù)臄?shù)據趨于直流平衡，提高了信號傳輸?shù)目煽啃浴?/p>

這里要注意TMDS和USB3.0的8B/10B編碼方式不是同一回事，USB3.0 直接通過預定義的碼表將8位數據映射為10位碼，并使用專用K碼作為數據包起始分隔符或控制指令，如K28.5（碼字0011111010）用于數據包起始。TMDS無獨立控制碼，通過特定同步頭（如視頻消隱期的控制周期）標識數據包類型。

HDMI2.1的FRL模式并未沿用傳統的TMDS 8B/10B編碼，而是通過 BCH糾錯碼 + 無額外編碼開銷的直流平衡設計, 實現了更高的有效帶寬效率。

PART 5

TMDS信號的電氣特性

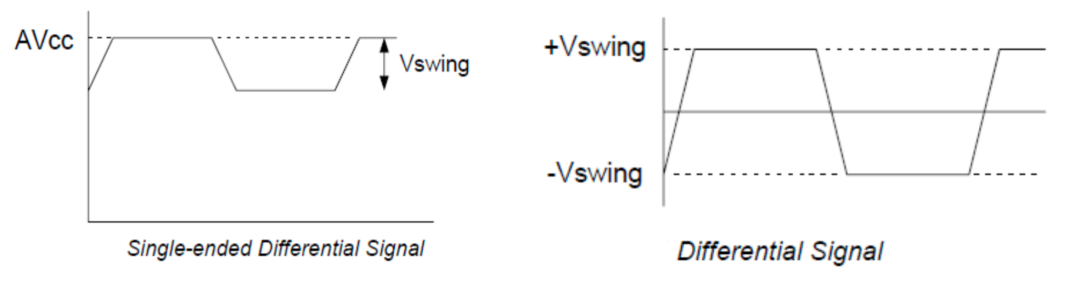

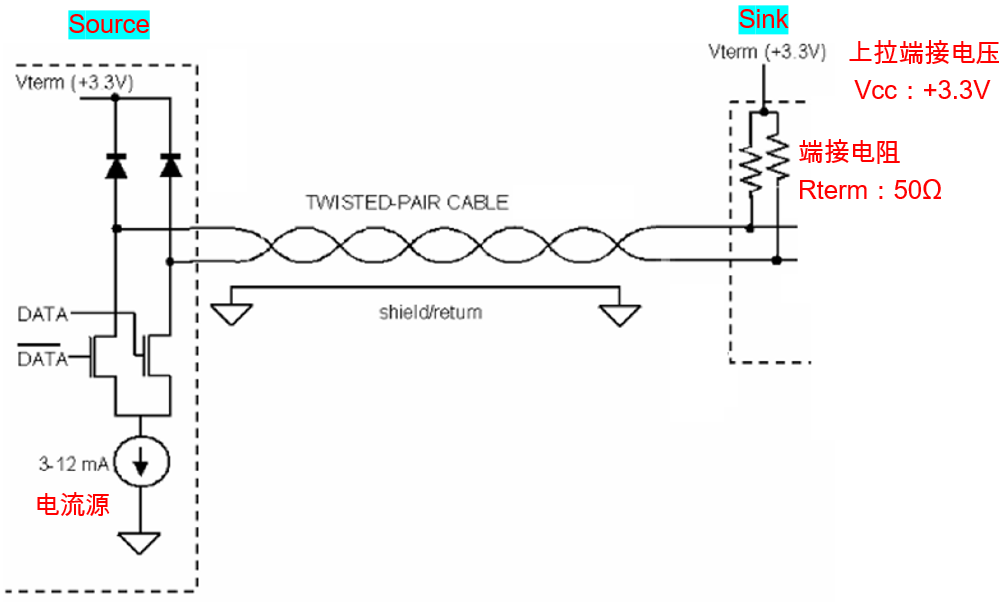

TMDS每通道數據速率最高為 6.0 Gbps。使用電流模式邏輯（CML）在一對差分線上串行傳輸數據。發送端采用電流源切換方式驅動差分線，Sink端通過Rterm（50歐姆）提供3.3V 上拉電源，電流值（通常為3-12 mA）與終端電阻Rterm（50歐姆）共同決定擺幅。

Vswing =Idirve *Rterm

例如，

當驅動電流為8 mA，終端電阻50 Ω ，單端信號擺幅Vswing為 8mA×50Ω=400mV。

差分信號擺幅為單端擺幅的兩倍，即800mV。

PART 6

TMDS源端一致性測試的挑戰

鑒于TMDS差分信號的高速傳輸特性，確保所研發的設備與不同品牌、版本的HDMI顯示器/源端（如游戲主機、藍光播放器）無縫協作，避免黑屏、分辨率不匹配等問題，是硬件和測試工程師的重要挑戰?；贖DMI規范的TMDS源端電氣特性測試是產品開發中不可或缺的環節，它不僅關乎技術合規性，更是保障用戶體驗、降低商業風險的關鍵手段。

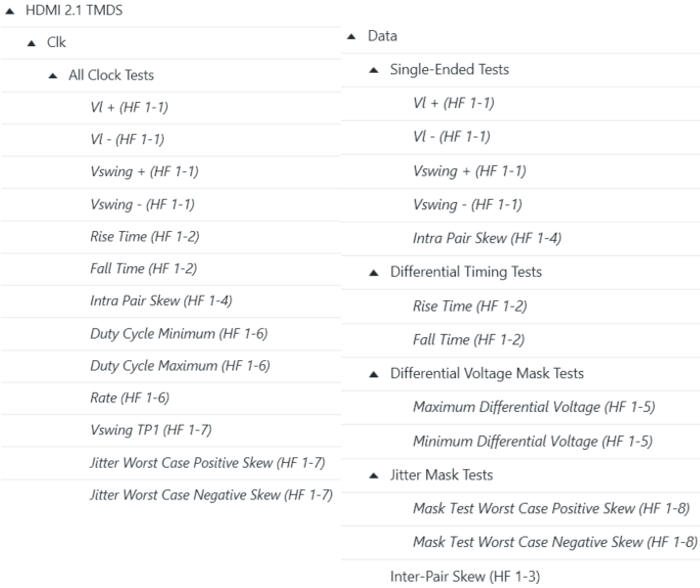

HDMI1.4b和2.1規范，針對于TMDS時鐘/數據的單端、差分電氣特性，如低電平、信號擺幅、占空比、上升/下降時間、差分對內偏移、差分對間偏移、差分?jǐn)?shù)據眼圖、差分時鐘抖動、差分?jǐn)?shù)據抖動等，都定義了詳細的指標要求。

HDMI2.1 TMDS眼圖測試，示波器軟件還需要具有最差線纜模擬、參考線纜均衡等功能。

測試人員面對如此眾多的測試項目和指標要求，不僅需要有匹配于TMDS信號速率的高帶寬示波器、探頭、夾具、EDID仿真器等硬件設施，還要熟悉各個測試項目的原理與測試流程。想要高效、順暢得到產品的測試數據，絕對是一項頗具挑戰性的任務。

PART 7

R&S HDMI 源端測試方案

對不同協議和速率的高速信號進行一致性分析，所需的示波器帶寬不同。鑒于TMDS信號的頻譜特性，通常來說捕獲到其基波的三次以上諧波，就可以做一致性測試。例如3.4Gbps的TMDS信號，示波器能抓住其1.7Ghz基波的三次諧波即可，需要5.1Ghz以上帶寬示波器；而最高6Gbps的TMDS信號，基波頻率為3Ghz，抓住其三次諧波需要9Ghz以上帶寬。羅德與施瓦茨的RTP系列示波器，帶寬涵蓋4G/6G/8G/13G/16G等型號，可以對應不同速率的測試。若考慮兼容不同的產品和速率場景，推薦采用13G帶寬的RTP134B。

對于6Gbps的TMDS測試，典型的配置如下：

羅德與施瓦茨公司提供專門針對HDMI Source端物理層一致性測試的選件 RTP-K110，配合高級眼圖K136/137和高速串行碼型觸發工具K140/K141，可以高效完成復雜的測試。

測試過程基于界面友好的ScopeSuite軟件平臺，提供了Step by Step引導式設置指南，就算是新手也可以在設置步驟的文字和參考圖片指引下，順暢完成測試過程。

軟件設計人員將所有測試項目按照實測中的探頭和線纜連接方式進行分組，跑一遍測試，就可以得到相同連接下所有測試項目的結果，大大節約了測試時間。

PART 8

HDMI測試的夾具選擇

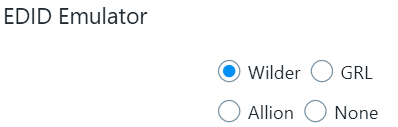

HDMI測試夾具是驗證設備信號完整性、協議兼容性和電氣性能的關鍵工具，其設計需符合HDMI標準規范（如CTS），確保測試結果準確且可重復。選擇時可根據測試階段、版本兼容性和預算綜合考量，優先選擇通過HDMI Forum認證的夾具。RTP-K110軟件具有廣泛的兼容性，可以適配Wilder 、GRL和Allion的夾具。用戶在軟件界面選擇不同的夾具品牌，會出現基于特定夾具的引導界面，給測試操作人員和初學者帶來很大的便利。

對于電腦主板、DVD這種HDMI Source端A接口母頭插座來說，如果購買Wilder公司的夾具，需要配置：

HDMI-TPA-P：HDMI接口轉SMA接頭適配器。

HDMI-TPA-T：HDMI端接模塊，將未使用的TMDS通道用50歐姆電阻、3.3V電壓上拉端接。此模塊可采用USB線纜從示波器的USB接口提供+5V供電。

HDMI-EDED-EM：HDMI EDID Sink Emulator Module，即EDID仿真模擬器。此模塊通過USB線纜與安裝Scope suite一致性分析軟件包的示波器主機（或PC）連接。

PART 9

HDMI測試探頭的3.3V上拉設計

前面我們提到過TMDS信號發送端采用電流源切換方式驅動差分線，Sink端通過Rterm（50歐姆）提供3.3V 上拉。當采用HDMI-TPA-P夾具將HDMI接口的TMDS差分對轉接成SMA線束，再輸入到示波器通道進行采集處理，此場景中由于沒有Sink設備，缺少3.3V上拉的電路結構，TMDS信號其實是無法正常工作的。

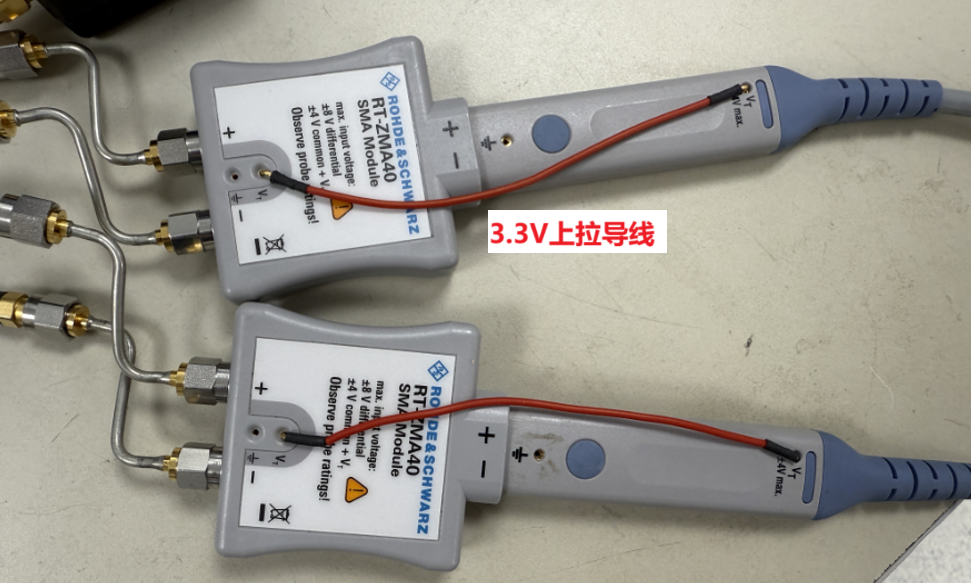

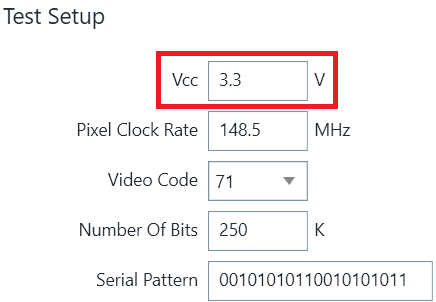

R&S公司用于HDMI測試的RT-ZM系列三模探頭，具有最大+/-4V的端接電壓VT。通過上圖中的紅色導線將RT-ZM探頭和RT-ZMA40 SMA同軸附件的VT端連起來即可，3.3V上拉電壓可在Scopesuite軟件界面中設置，這樣TMDS信號即可順利發送出來。

PART 10

HDMI1.4b源端一致性實測簡介

1.R&S HDMI測試交互界面

Scopesuite示波器一致性測試平臺，可以安裝在示波器主機上，也可安裝在程控PC上。運行在PC上時可通過網口以Web browser方式對示波器測試波形進行截圖，以及將測試報告直接保存在PC上，對于提高工作效率很有好處。

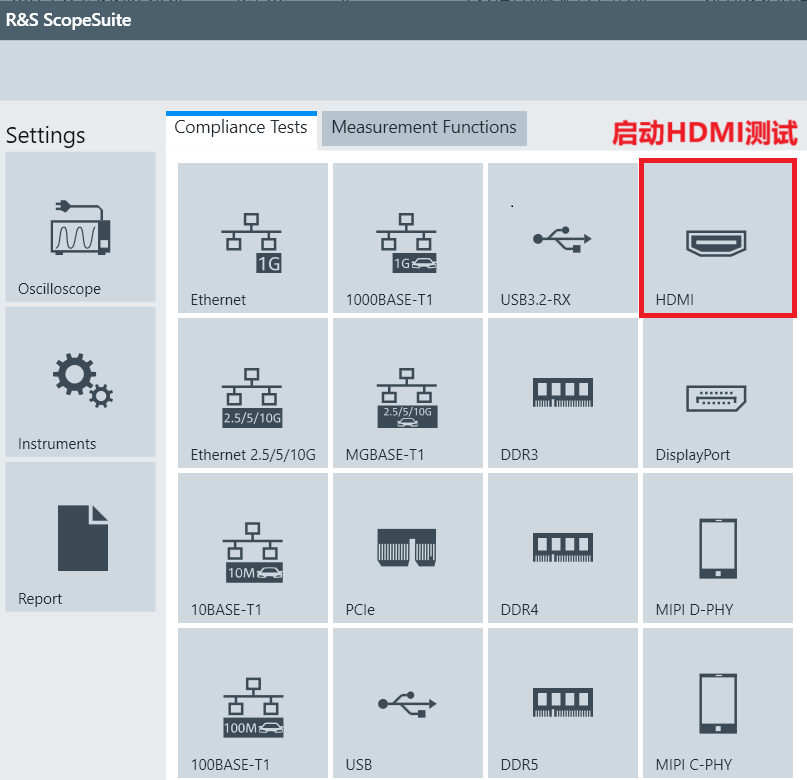

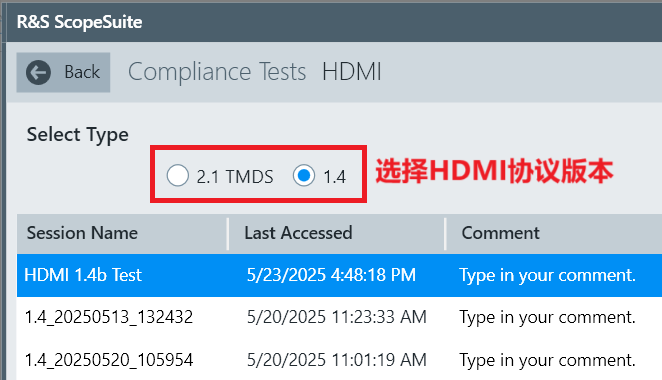

點擊Scopesuite控制面板中的HDMI圖標，將進入以下的HDMI協議版本選擇頁面。下面我們以HDMI1.4b為例進行測試過程介紹。

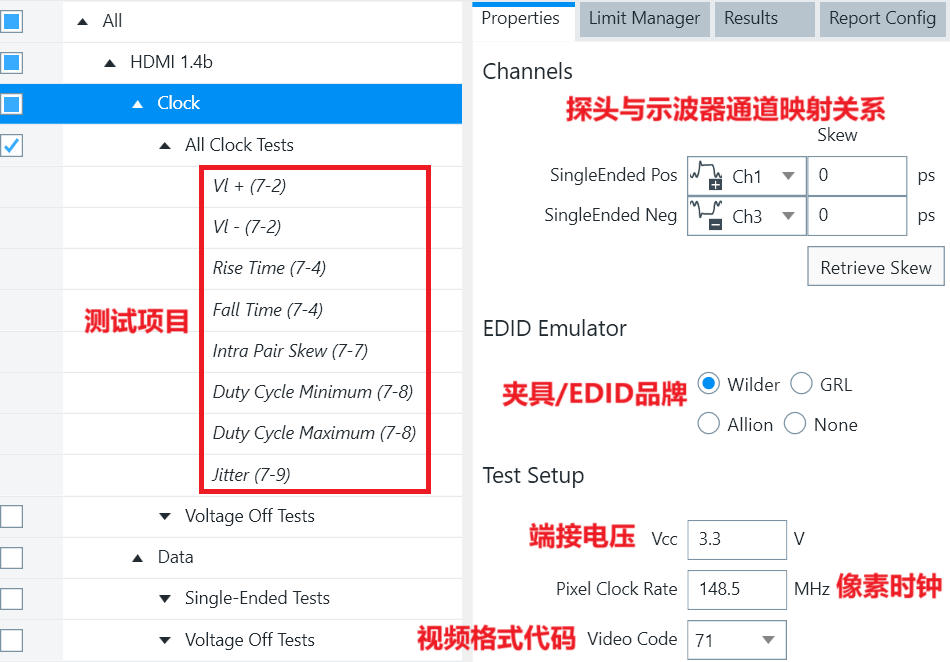

進入HDMI1.4b界面之后，我們可以看到如下的軟件界面：

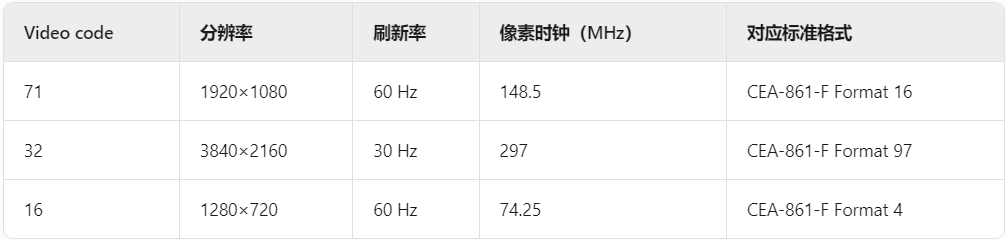

注意軟件頁面右側的Properties設置中，像素時鐘(Pixel Clock Rate)和視頻格式代碼(Video Code)是互相關聯的。Video code是HDMI測試中用于快速配置視頻格式的標識符，通常由測試設備（如示波器、協議分析儀）內部定義，對應特定的分辨率、刷新率和像素時鐘組合。148.5 MHz通常對應 1080p@60Hz（1920×1080分辨率，60Hz刷新率），這是HDMI 1.4/2.0的常見測試用例，其視頻格式代碼為71。

RTP-K110 HDMI軟件通過用戶選定的Video code（或輸入的像素時鐘頻率），查找到對應的視頻格式，并通過EDID仿真器與待測HDMI接口通訊，設置HDMI源端接口輸出特定的視頻信號。這種軟件交互設計，大大降低了測試人員自行去EDID工具中手工進行參數設置的復雜度，提高了測試效率。

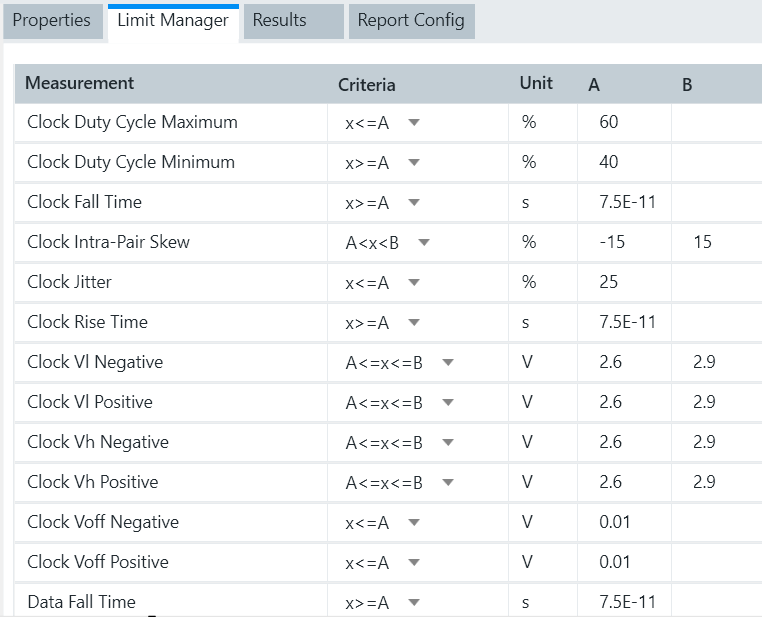

測試界面右側的Limit Manager是測試指標的參照表，每個測試項目的Pass和Fail就是按照該表格的參數來對照的。

2.時鐘All Clock Test (單端接法)

R&S HDMI TMDS一致性測試軟件的界面設計，將所有測試項目按照實測的探頭和線纜連接方式進行分組，跑一遍測試，就可以得到相同連接下所有測試項目的結果。

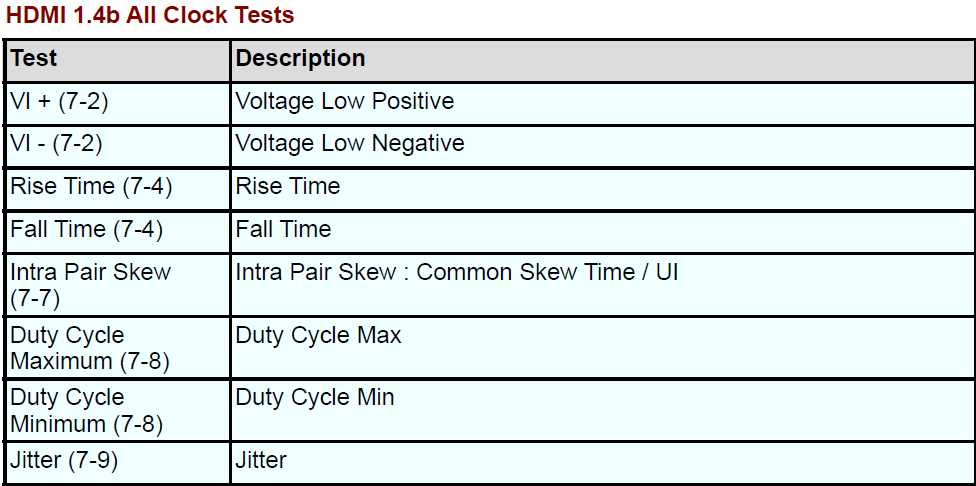

我們進入HDMI1.4b測試軟件后，在Clock下的All clock Test測試組，包含如下項目：

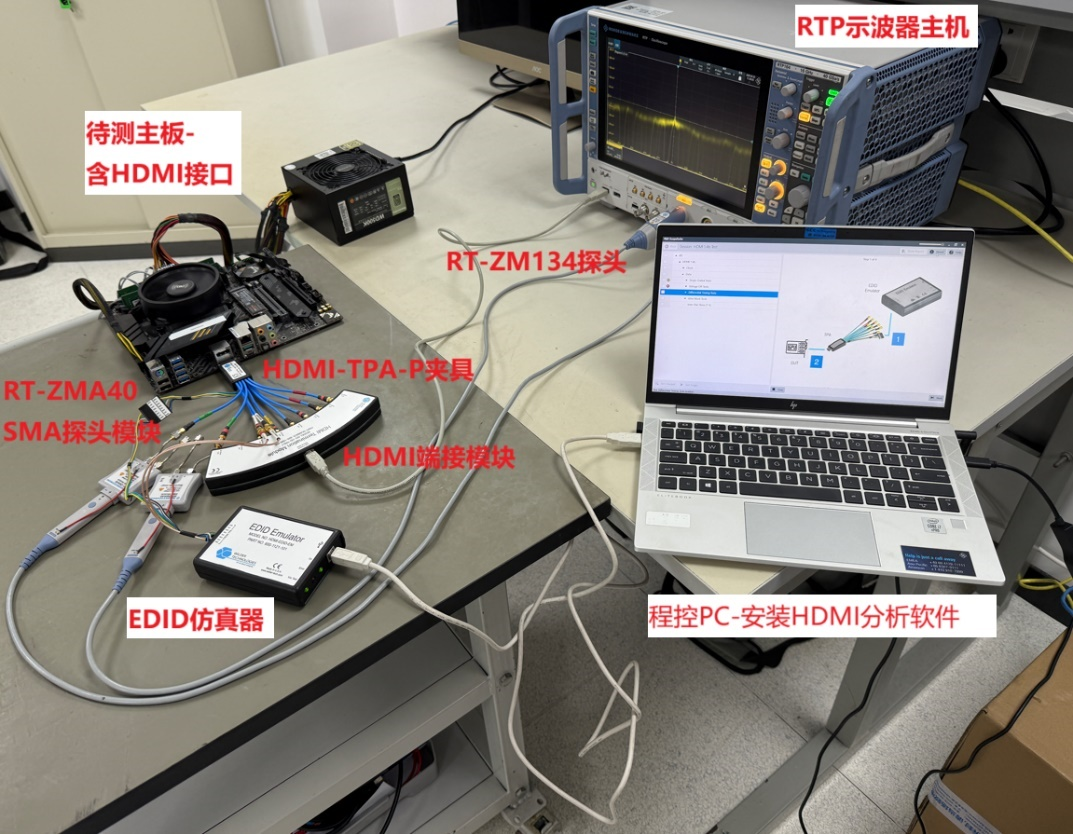

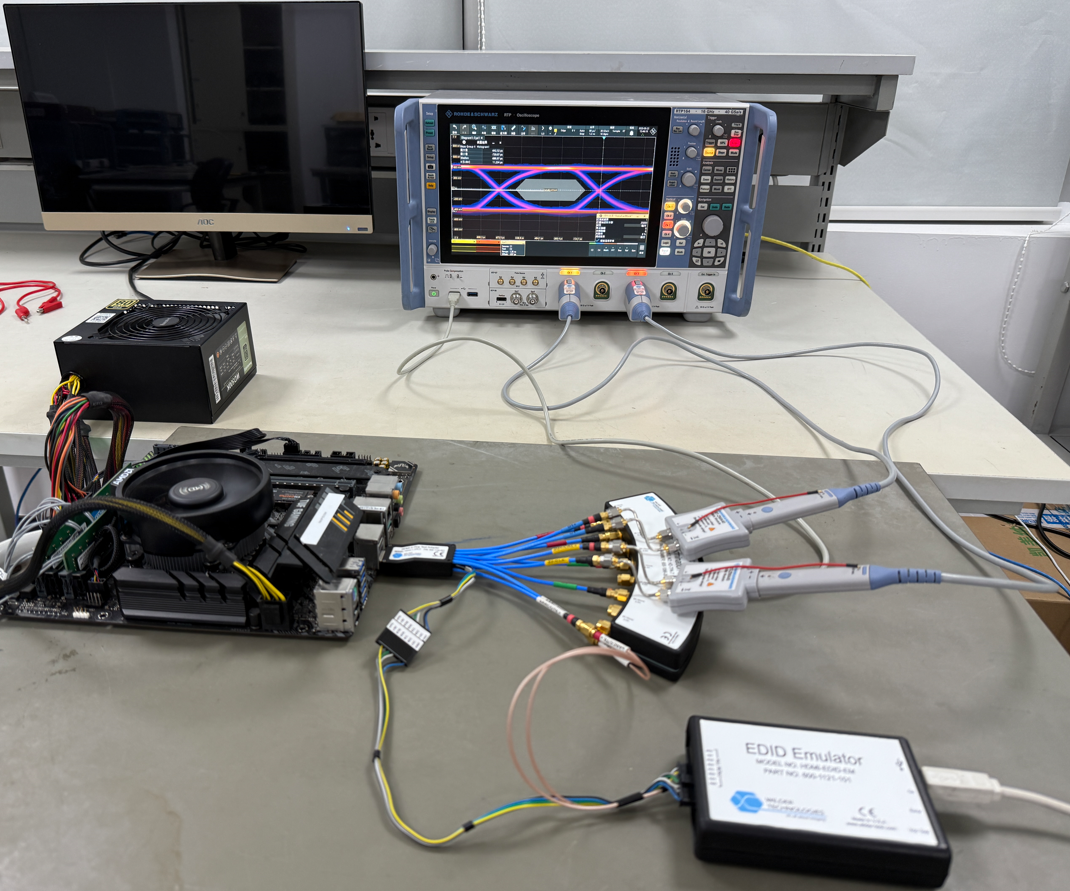

全套測試設備的連接圖如下：

上圖中HDMI分析軟件（集成于Scopesuite平臺）安裝在一臺程控PC上，所以EDID仿真器的USB接口也和PC連接。如果在示波器主機上運行HDMI分析軟件，則EDID的USB線纜要改為與示波器的USB口相接。

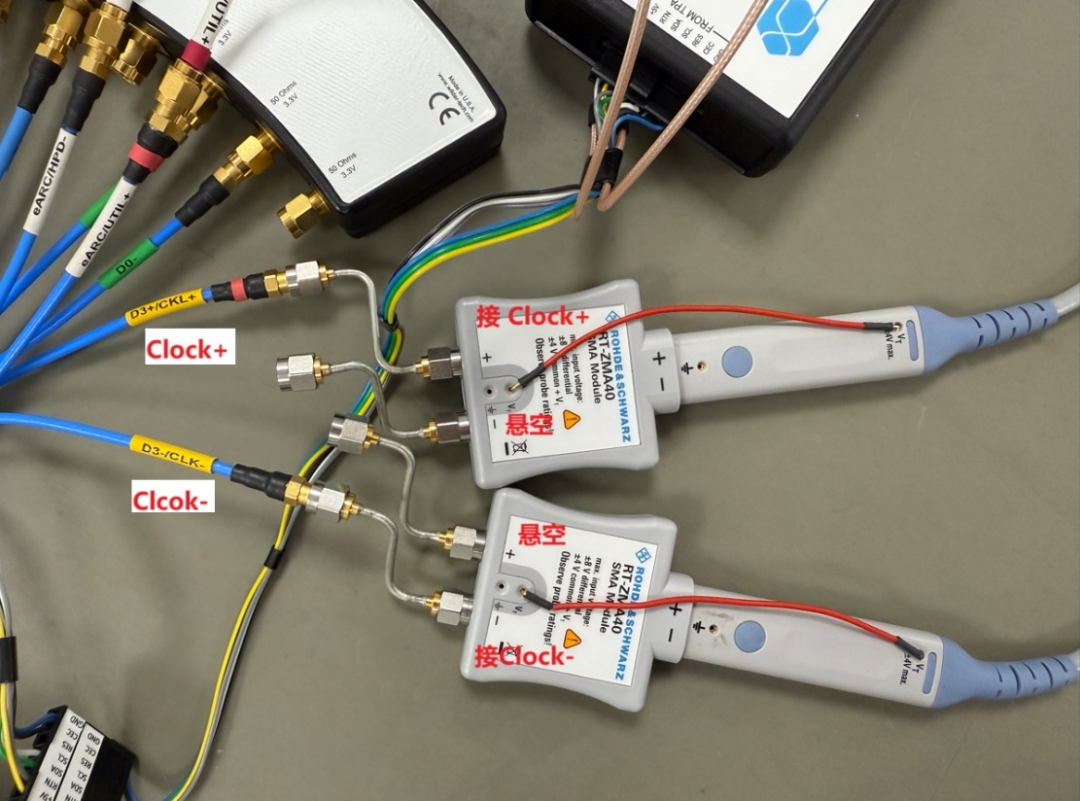

All Clock Tests測試組，所有測試項目都采用單端連接方式：示波器CH1通道SMA探測模塊的“+”連接夾具的Clock +, CH3通道SMA探測模塊的“-”連接夾具的Clock - ，也就是把差分時鐘的Clock+和Clock-分別接入到兩個通道中，RT-ZMA40探頭模塊的空置端口懸空，注意這里的接法不能搞錯。

此外，還要特別注意：其它三對暫時沒有用到的TMDS數據信號，需要與HDMI-TPA-T端接模塊連接，其內部其實是通過50歐姆端接電阻上拉到3.3V電壓，否則整個HDMI接口可能會工作不正常，測試結果不準確。測試連接圖如下：

說了這么多，初學者可能感覺連接還挺復雜的。但其實對于使用R&S HDMI測試方案的人員來說，完全不用擔心記不住這些步驟，因為軟件會進行逐步的設置提醒。以下摘錄了All Clock Test測試組的軟件引導過程。

01

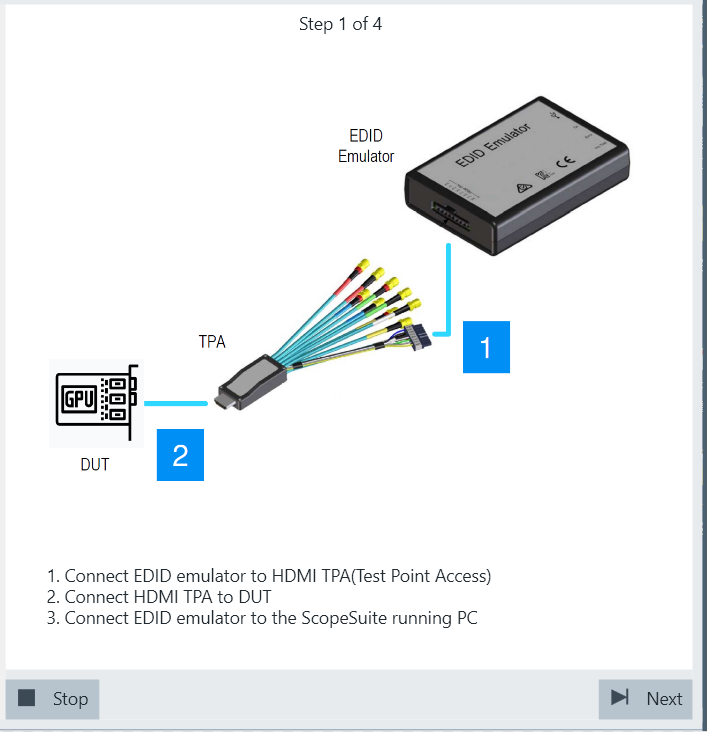

第一步

提示HDMI-TPA-P夾具與待測的HDMI接口連接，EDID仿真器與Scopesuite軟件運行的程控PC(或示波器）連接。

02

第二步

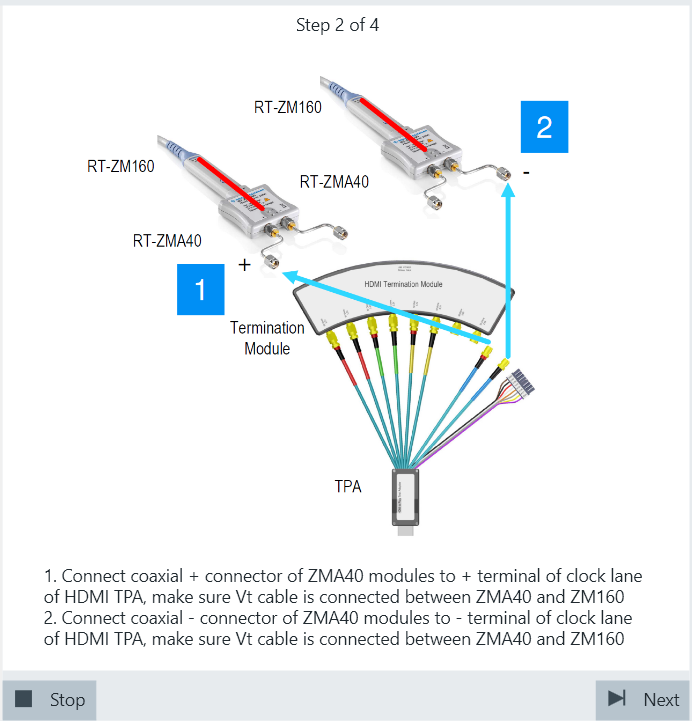

提示RT-ZMA40 SMA探頭接口模塊與 HDMI-TPA-P夾具的連接。

03

第三步

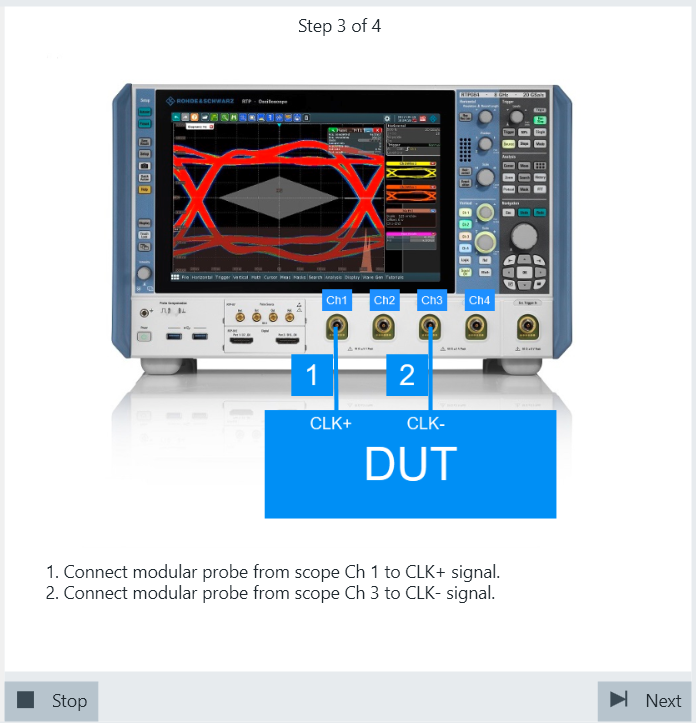

提示RT-ZM130探頭與示波器的連接，CH1接Clock+，CH3接Clock-。

04

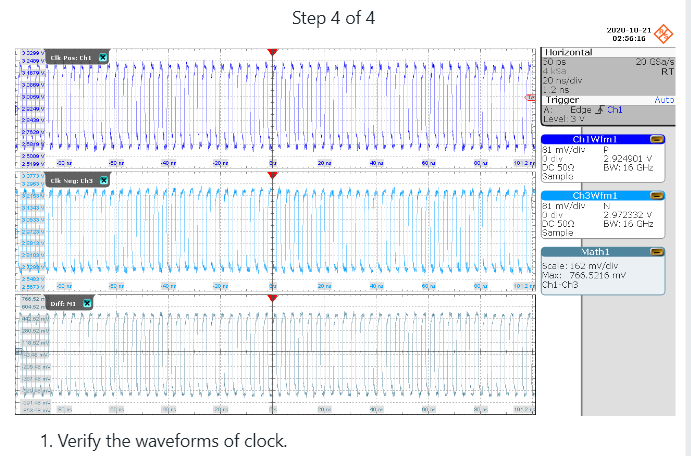

第四步

提示驗證示波器屏幕上是否出現如軟件提示的時鐘波形。

此時，示波器屏幕上的實際波形應該如下，從上至下分別是Clock+、Clock-、Clock差分?jǐn)?shù)學波形。

點擊確認之后，軟件自動捕獲所需的波形數據，并進行一系列的分析。下面我們將生成的測試報告逐項展開，查看里面的測試數據。

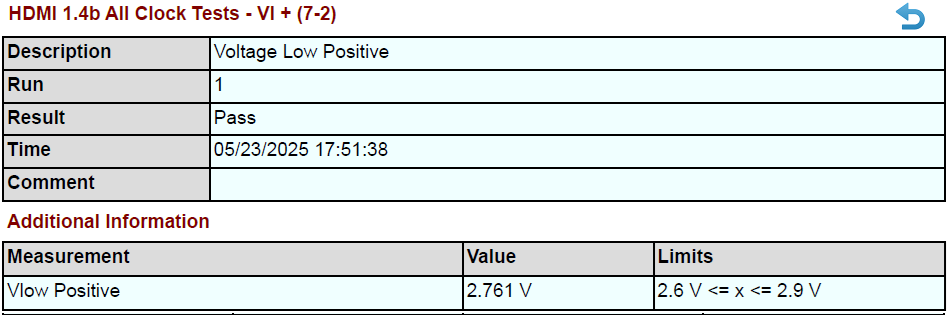

Vl+ 與Vl- (7-2) 時鐘線單端低電平：

測量TMDS差分時鐘/數據的單端信號Clock+/Data+的低電平Vl+，以及Clock-/Data-的低電平Vl-。如果 Vl+ 和Vl-的值位于（2.6V~2.9 V）范圍內，則測試通過。

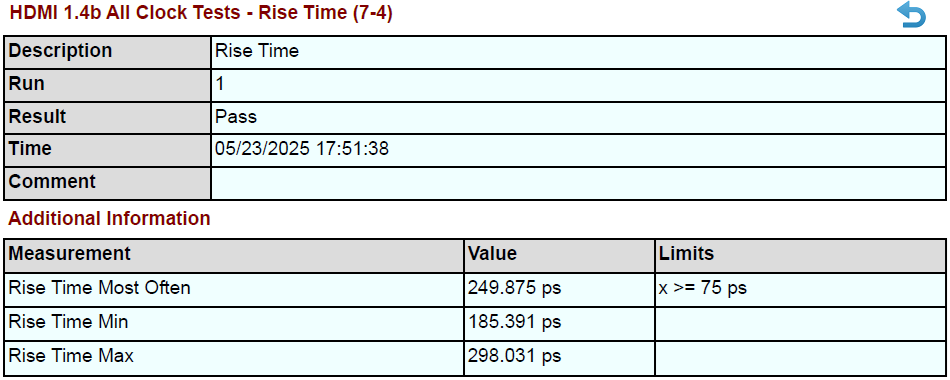

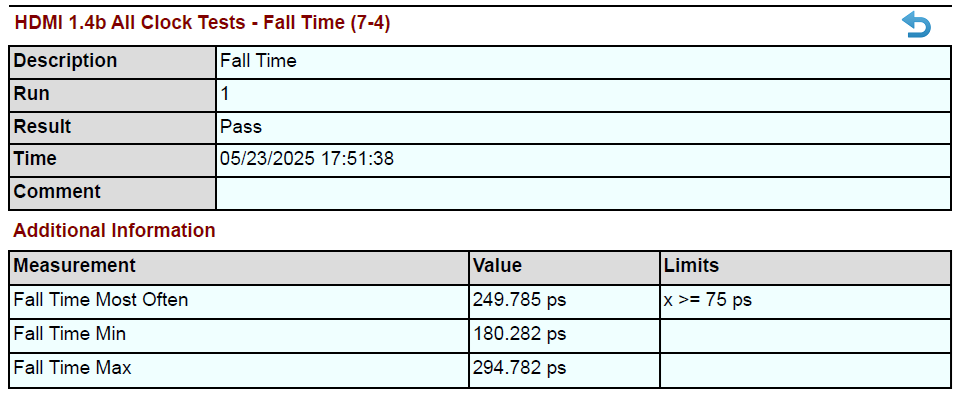

Rise Time 與Fall Time（7-4）上升與下降時間：

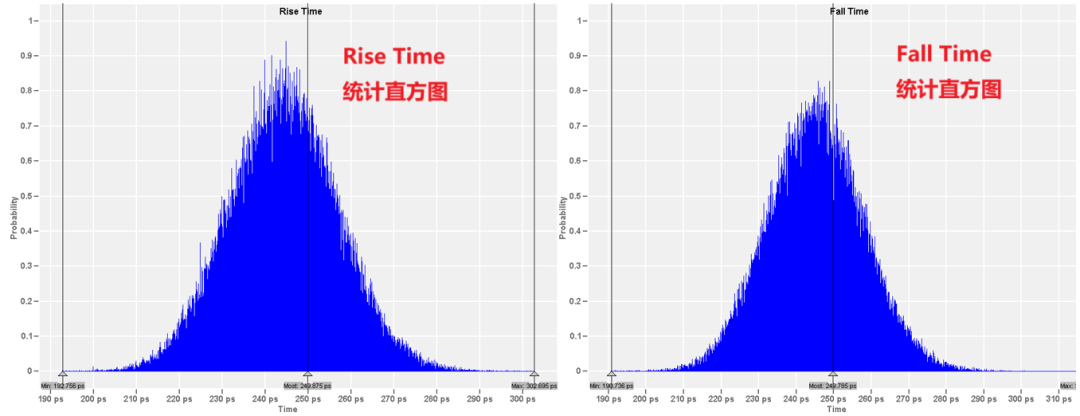

測量TMDS 時鐘/數據的差分信號的上升時間Trise和下降時間Tfall，如果Trise 和Tfall ≥75ps，則測試通過。軟件會自動統計所捕獲波形的所有上升和下降沿信息，最終給出Most often和Max/Min的結果。

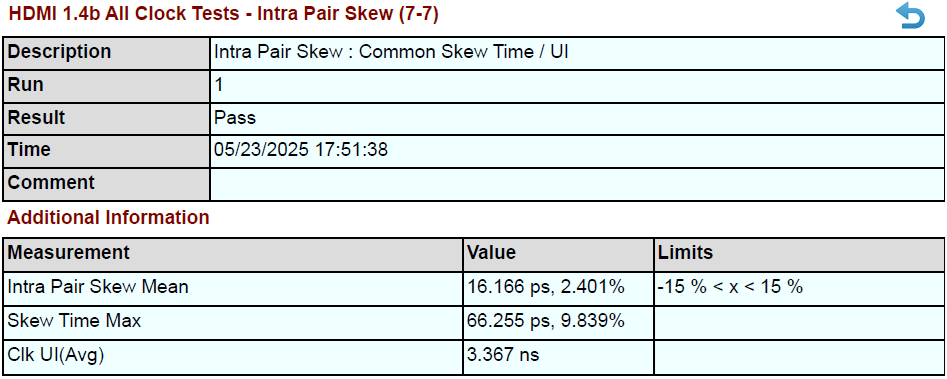

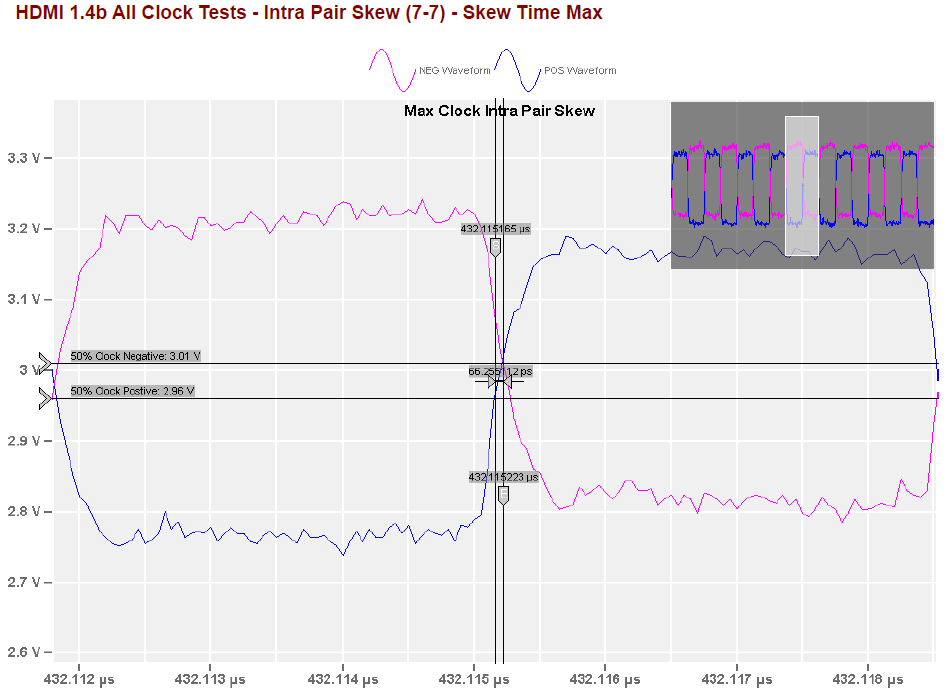

Intra Pair Skew （7-7）差分線對內偏移：

測量TMDS時鐘/數據差分對內兩個單端信號Clock+/Data+與Clock-/Data-的時間偏差值，即對內偏移。如果對內偏移值在+/-15% Tbit之內，則測試通過。

這里的Tbit為TMDS 數據通道的比特位寬。如果TMDS時鐘（像素時鐘）為148.5MHz，數據通道的速率則是它的10倍，即1.485Gbps，Tbit為1/1.485G=673.401ps。

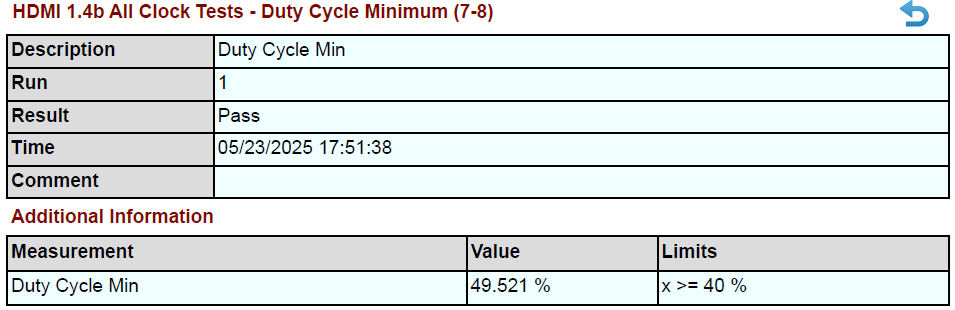

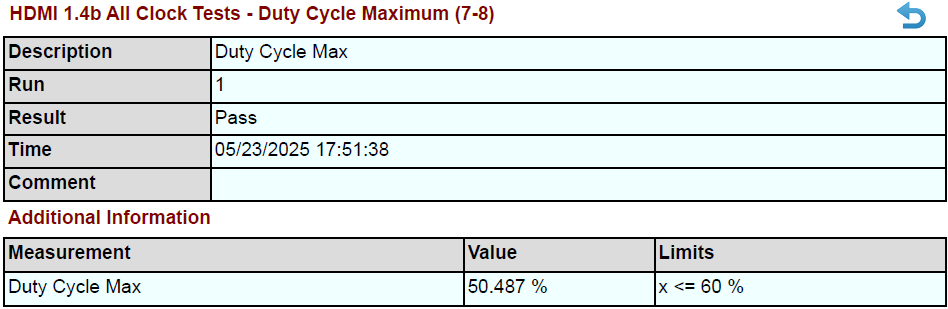

Duty Cycle Minimum與Duty Cycle Maximum （7-8）時鐘信號最小/最大占空比：

測量TMDS 時鐘差分信號的最小占空比Tduty-min和最大占空比Tduty-max，如果Tduty-min≥40%、Tduty-max ≤60%，則測試通過。

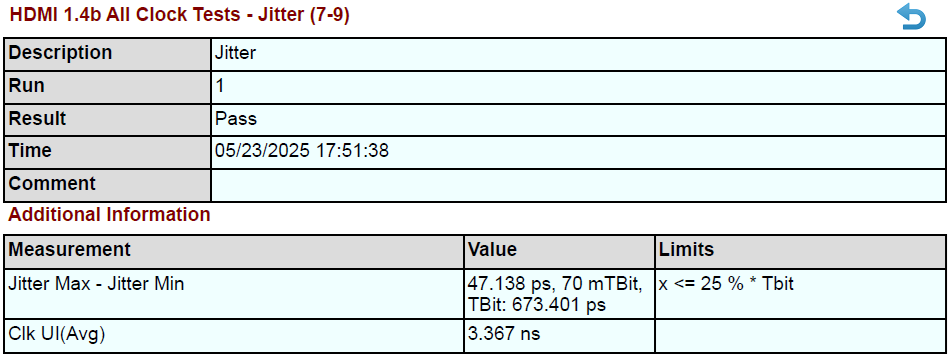

Jitter（7-9）時鐘抖動：

測量TMDS 差分時鐘相對于理想恢復時鐘的抖動，如果Jitter≤0.25Tbit，則測試通過。

3.時鐘/數據Voltage Off Tests（單端接法）

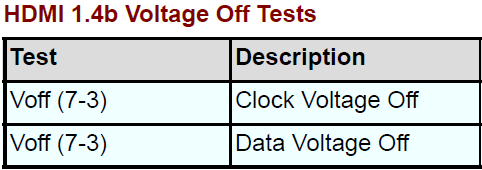

HDMI1.4b的Clock和Data都有Voltage Off Tests測試組，包含了待機電壓Voff+ 、Voff- (7-3)兩個內容項 ；但在HDMI2.1的TMDS測試中已經取消了這項測試。

Voff+ 與Voff- (7-3) 待機電壓：

測量TMDS差分時鐘/數據的單端通道Clock+/Data+待機輸出電壓Voff+，Clock-/Data-待機輸出電壓Voff-。如果Voff+和Voff-在Vcc±10mV范圍內（Vcc為3.3V，即3.29V~3.31V），則測試通過；如果超過規定限值，則意味著待機時的時鐘/數據通道漏電流太大了。

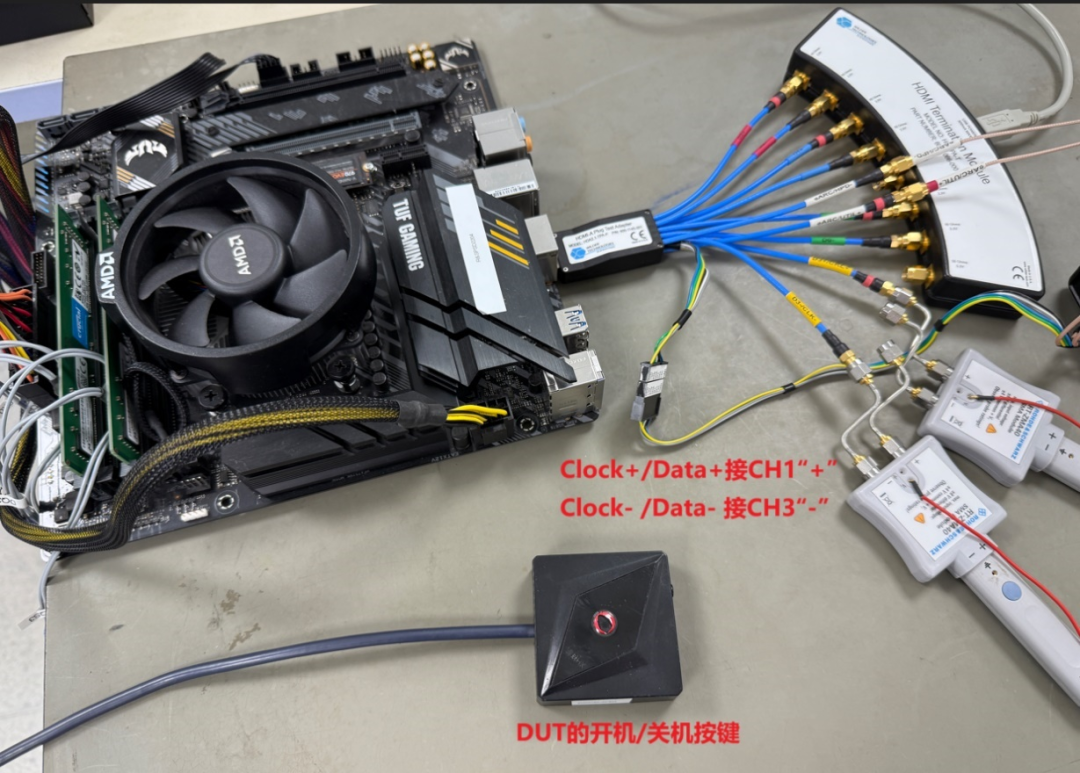

探頭和夾具的連接和All Clock Tests的單端連接方法是一樣的:

測試報告結果展示如下：

其中Voff-的值為3.295V，與3.3V的Vcc電壓差距在10mV以內，測試判定為通過。

但Voff+的值為3.312V，與3.3V的Vcc電壓差距在10mV以上，測試判定為失敗。

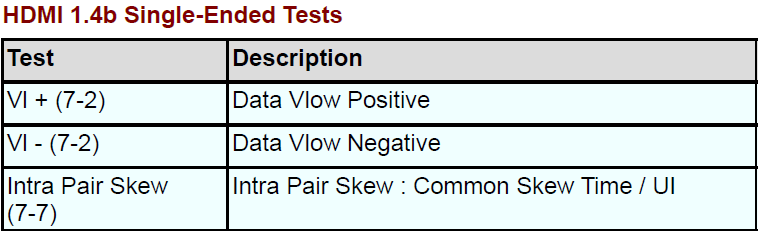

4.數據Single-Ended Tests（單端接法）

該測試組的測量項包含數據線Data+低電平Vl+(7-2) 、Data-低電平Vl- (7-2) 、Intra Pair Skew (7-7)差分對內偏移。

探頭連接方式與All Clock Tests完全一樣，都是采用單端接法。數據線的Intra Pair Skew與之前介紹的時鐘Intra Pair Skew測試方法和參數要求一樣，不再贅述。三對數據線D0/D1/D2分別連接測試一次即可。

Vl+ 與Vl- (7-2) 數據線單端低電平

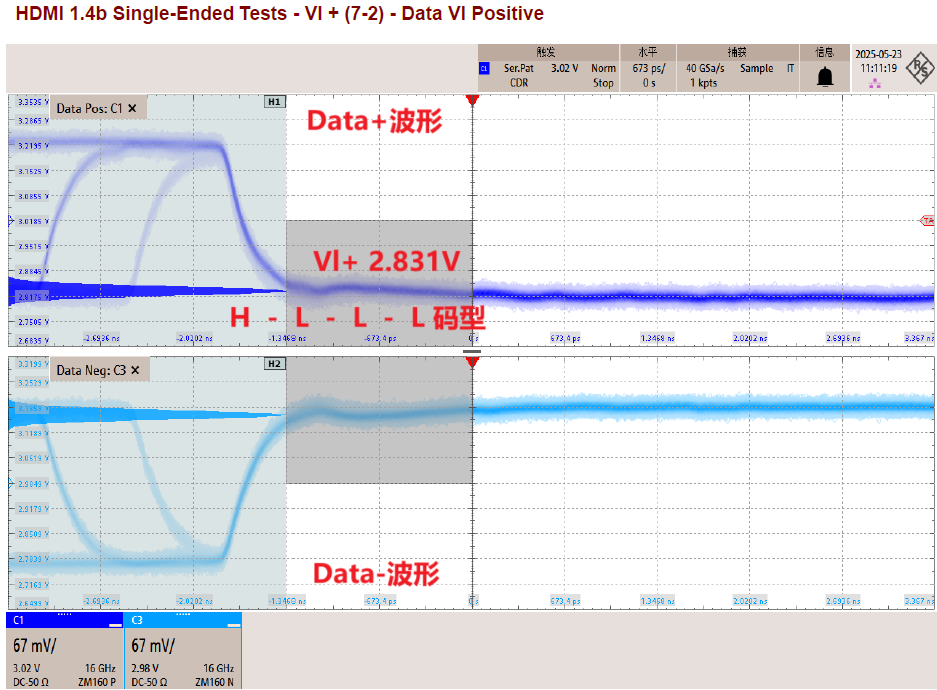

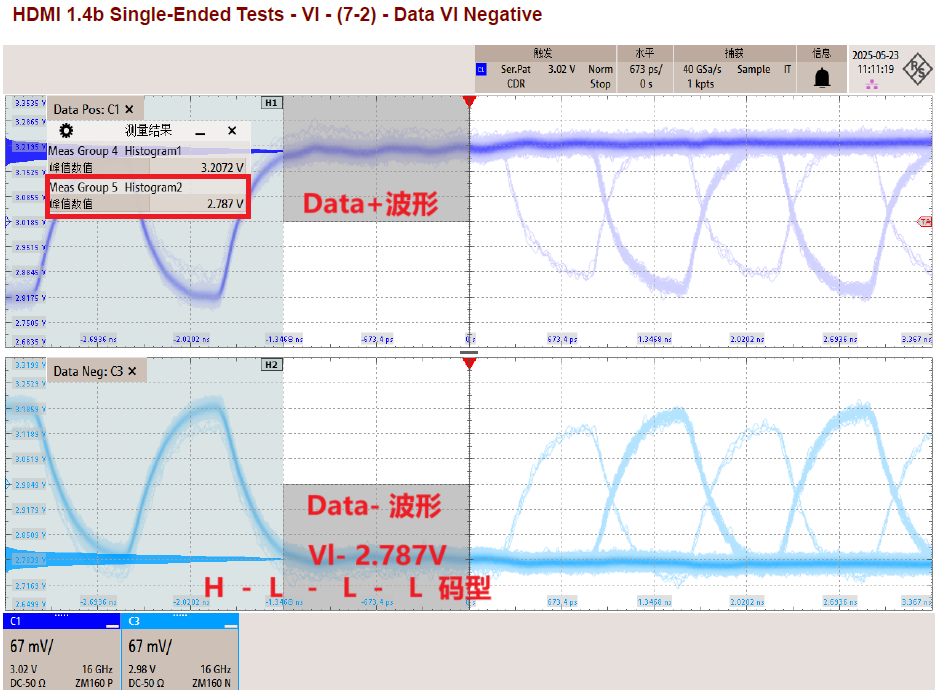

示波器采用串行碼型觸發，捕獲1000次以上的Data+ 和Data-的H-L-L-L碼型，再用直方圖統計H-L-L-L碼型中后面兩個L電平的樣點最大概率值（峰值），即得到Vl+和Vl-。

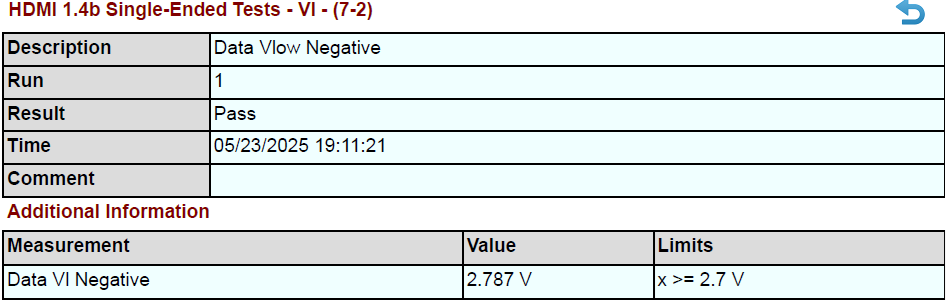

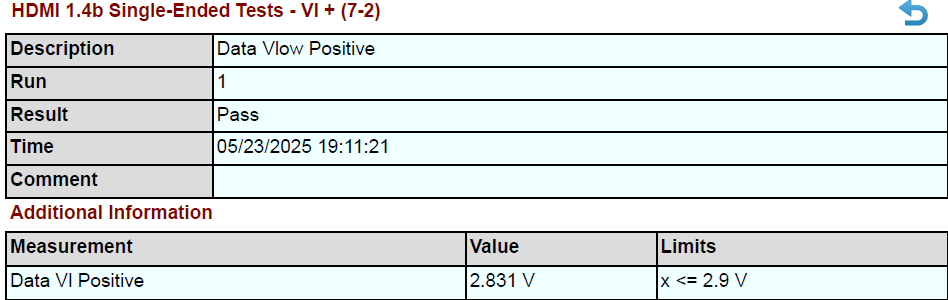

測試報告結果摘錄如下：

若像素時鐘頻率 ≤165Mhz，且2.7V ≤ Vl ≤ 2.9V之間，則測試通過。

若像素時鐘頻率 ＞165Mhz，且2.6V ≤ Vl ≤ 2.9V之間，則測試通過。

以上測試中，像素時鐘頻率為148.5Mhz，且Vl+ (2.831V)和Vl- (2.787V)，處于2.7V ≤ Vl ≤ 2.9V之間，測試判定為通過。

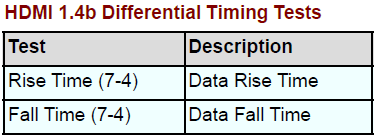

5.數據Differential Timing Tests （差分接法）

這個測試組的測量項包含差分?jǐn)?shù)據線的Rise Time和Fall Time（7-4）。

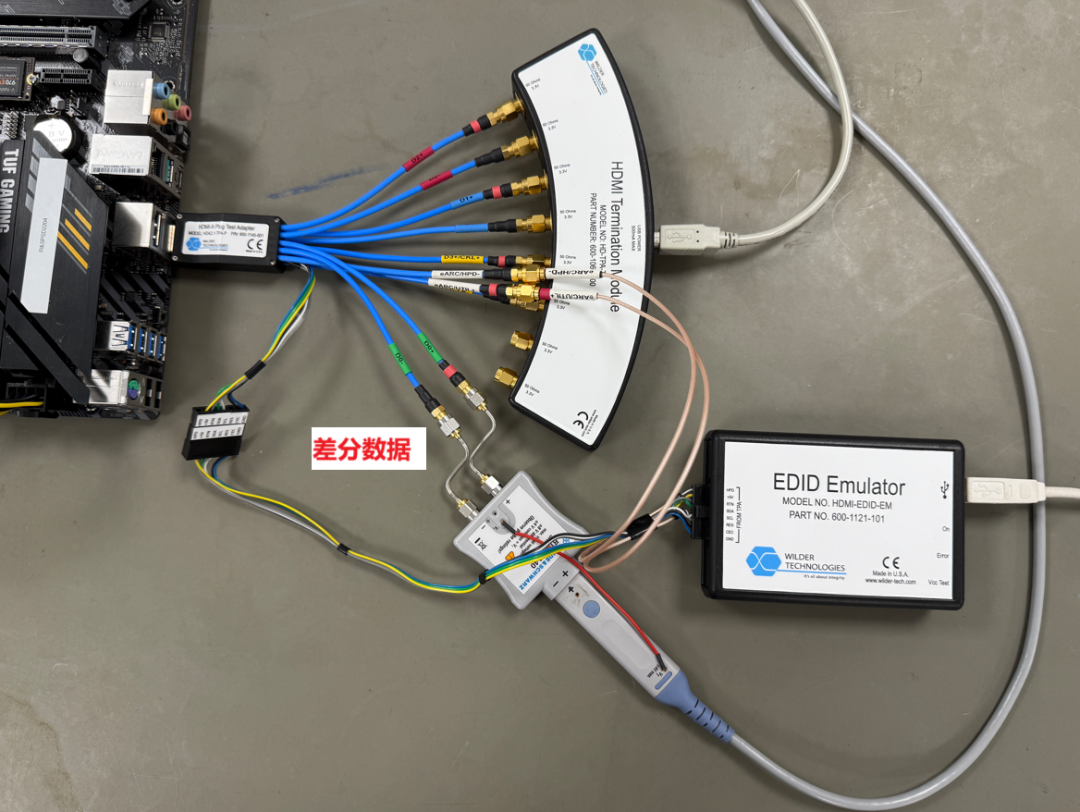

其連接方式是僅采用一個差分探頭的差分接法。

測試過程這里不再贅述，三對數據線D0/D1/D2分別連接測試一次即可。

如果Trise 和Tfall ≥75ps，則測試通過。軟件會自動統計所捕獲波形的所有上升和下降沿信息，最終給出Most often和Max/Min的結果。

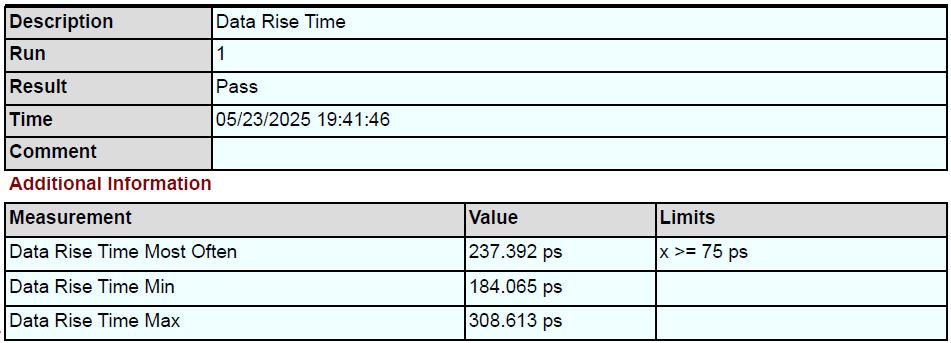

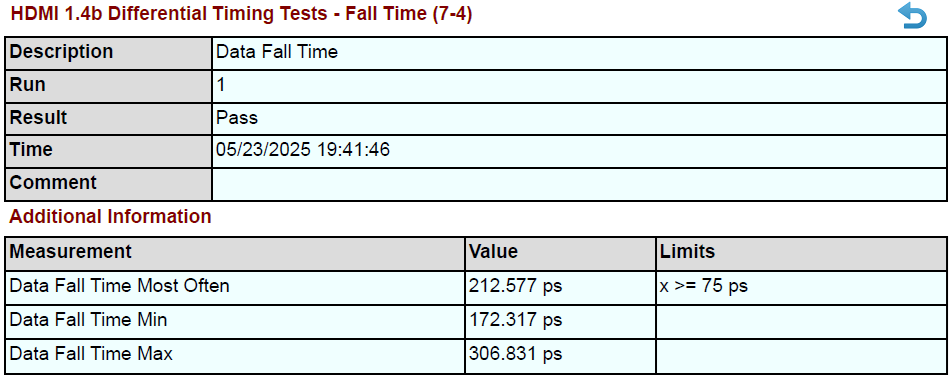

測試報告結果摘錄如下：

6.數據Jitter Mask Tests （時鐘-數據差分接法）

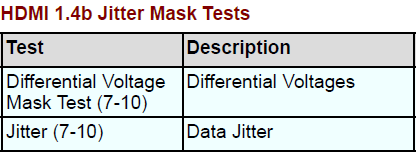

這個測試組的測量項包含Differential Voltage Mask Test 和Jitter (7-10) 差分電壓眼圖模板測試與數據抖動。

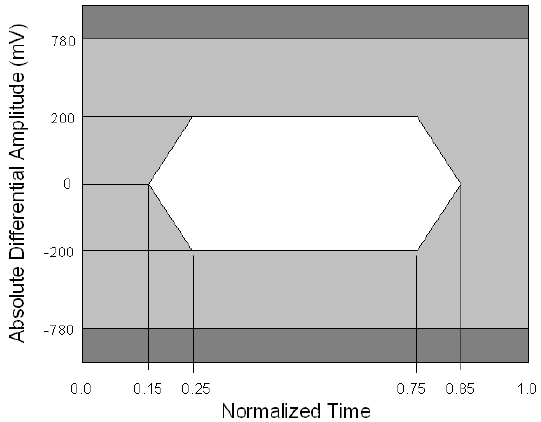

眼圖模板測試是驗證TMDS數據差分信號電壓波形是否符合規范的核心測試項，主要用于確保信號在傳輸過程中的差分電壓Vdiff和時序特性滿足眼圖模板要求。波形的任何部分都不能擦碰模板。

DMI1.4b CTS規范要求眼圖測試過程中，示波器存儲深度需要設置到16Mpts。此外對于示波器采樣率也有要求，當TMDS時鐘≤165MHz，ADC采樣率設置為10GSa/s；當TMDS時鐘＞165MHz，采樣率設置為20GSa/s。

測試過程中，示波器會自動捕獲HDMI的時鐘線上的信號，按照HDMI規定的時鐘恢復方法通過10倍頻從像素時鐘中恢復出數據線的比特時鐘，并以這個時鐘為基準對數據線上的信號進行疊加形成眼圖，該眼圖與歸一化眼圖模板進行比較。如果眼圖的任何部分大于780mV或＜-780mV，則測試失敗。

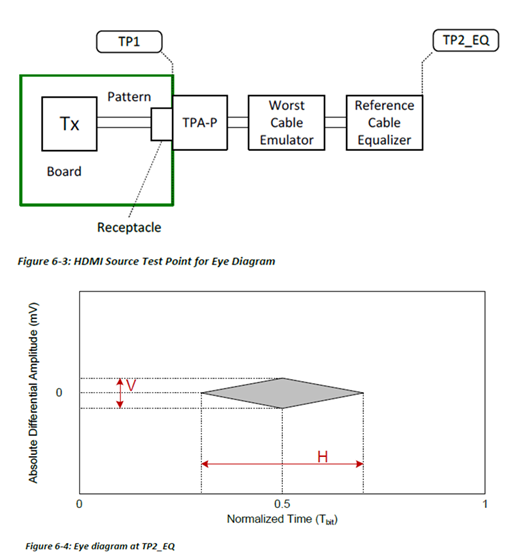

眼圖模板可以在水平方向上向左、向右移動共計1個Tbit的位置，查看是否有某個水平位置讓菱形模板與信號眼圖沒有任何擦碰，但不允許在垂直方向做任何移動。如果移動模板之后無法找到任何符合條件的水平位置，則眼圖模板測試判定為失敗。

數據抖動則是在數據差分信號眼圖的零點交叉附近做水平方向的直方圖，統計樣點的抖動數據。如果抖動峰峰值（Pk-Pk）＞0.3Tbit，則測試判定為失敗。

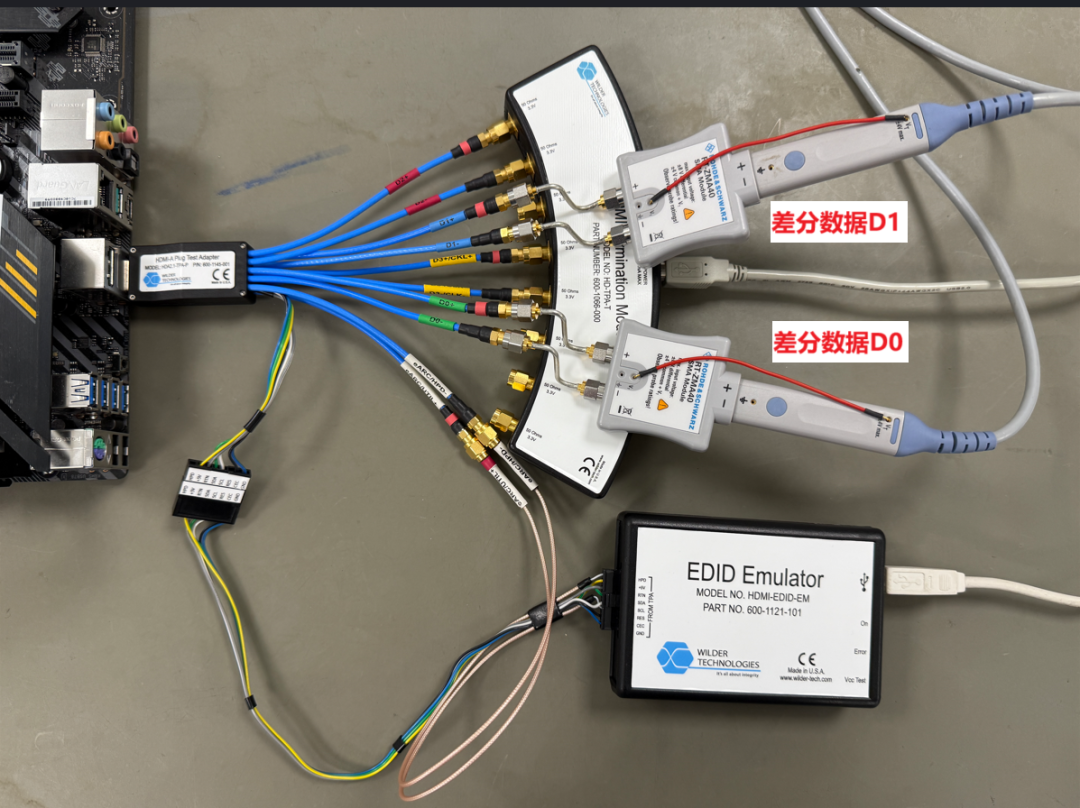

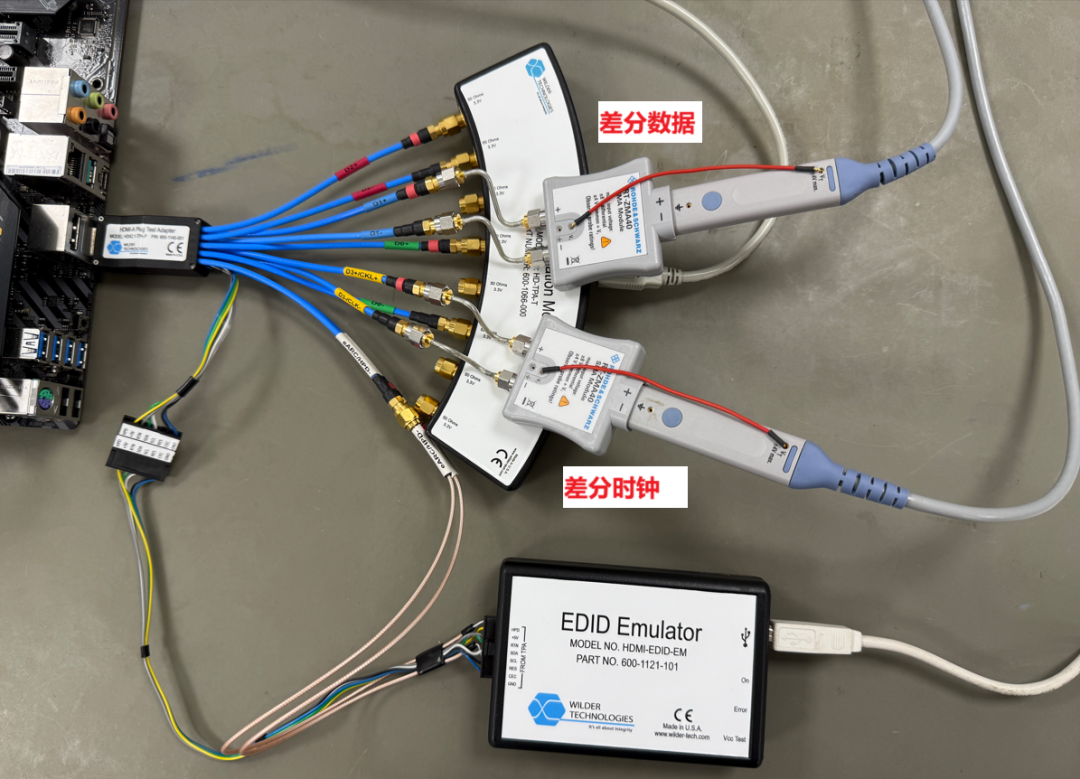

其測試連接是TMDS差分時鐘和一路差分?jǐn)?shù)據的雙探頭差分接法，測試過程這里不再贅述，三對差分?jǐn)?shù)據線D0/D1/D2分別和差分時鐘配合起來各測試一次即可。

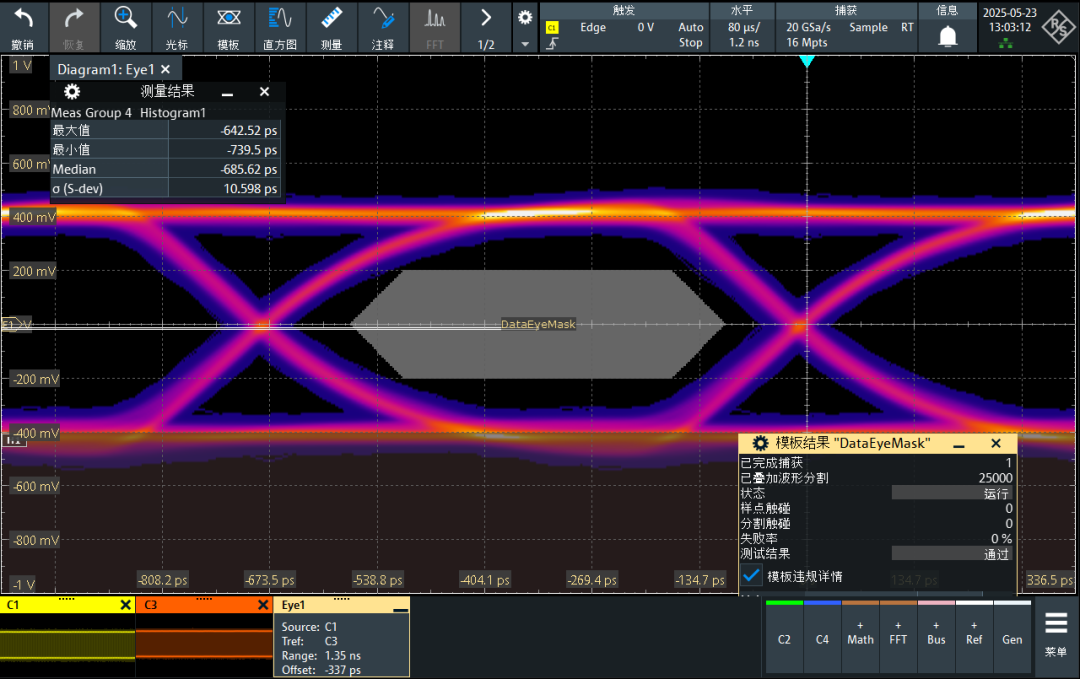

以下是此項測試生成的數據信號眼圖：

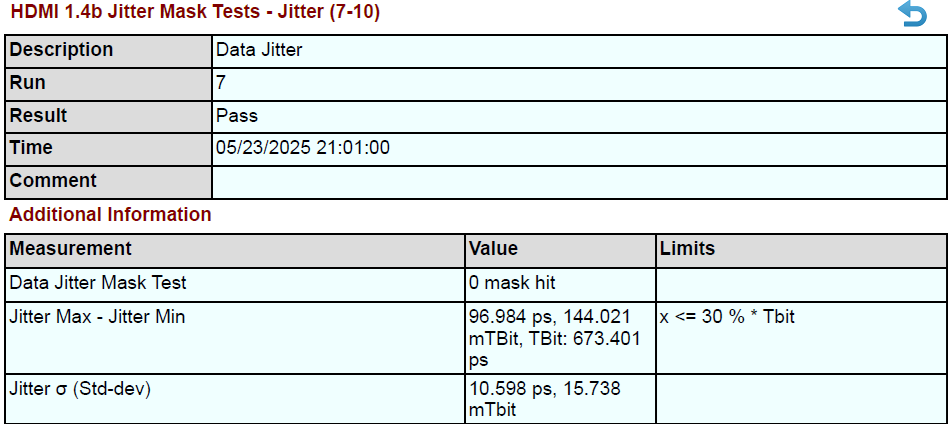

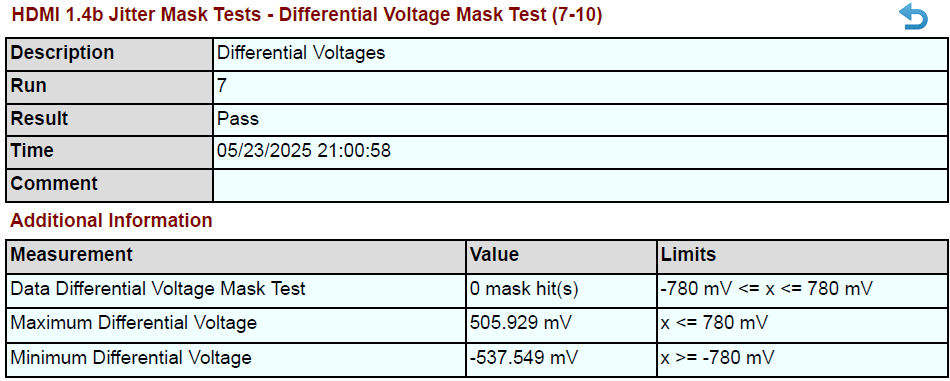

測試報告結果摘錄如下：

差分電壓都在-780Mv~780mV之間，測試通過。

數據抖動的峰值為96.984ps，小于0.3*Tbit（202.02ps），測試通過。

數據抖動的峰峰值為96.984ps，小于0.3*Tbit（202.02ps），測試通過。

7.數據Inter-Pair Skew (兩路數據差分接法)

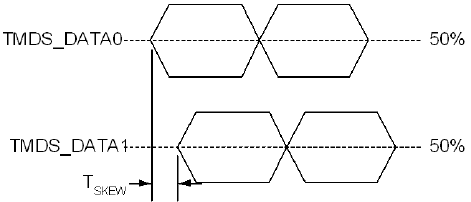

Inter-pair Skew（7-6）數據差分線對間偏移：

測量TMDS三組數據差分信號D0/D1/D2之間的時間偏移， 即D0-D1、D1-D2、D0-D2 這三組的對間偏移Tskew。如果Tskew＞0.2*Tcharacter，則測試判定為失敗。

這里的Tcharacter是指TMDS 數據通道傳送單個 TMDS 字符的持續時間，等于 10Tbit。

以下是D0-D1的測試連接圖：

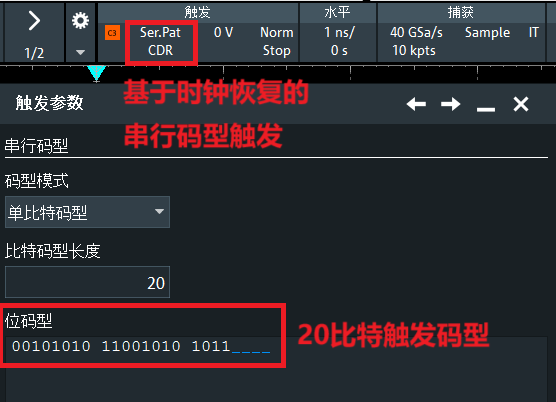

這個測試采用示波器的串行碼型觸發功能（Serial Pattern Trigger）功能，觸發的是20比特的數字碼型“00101010 11001010 1011”。

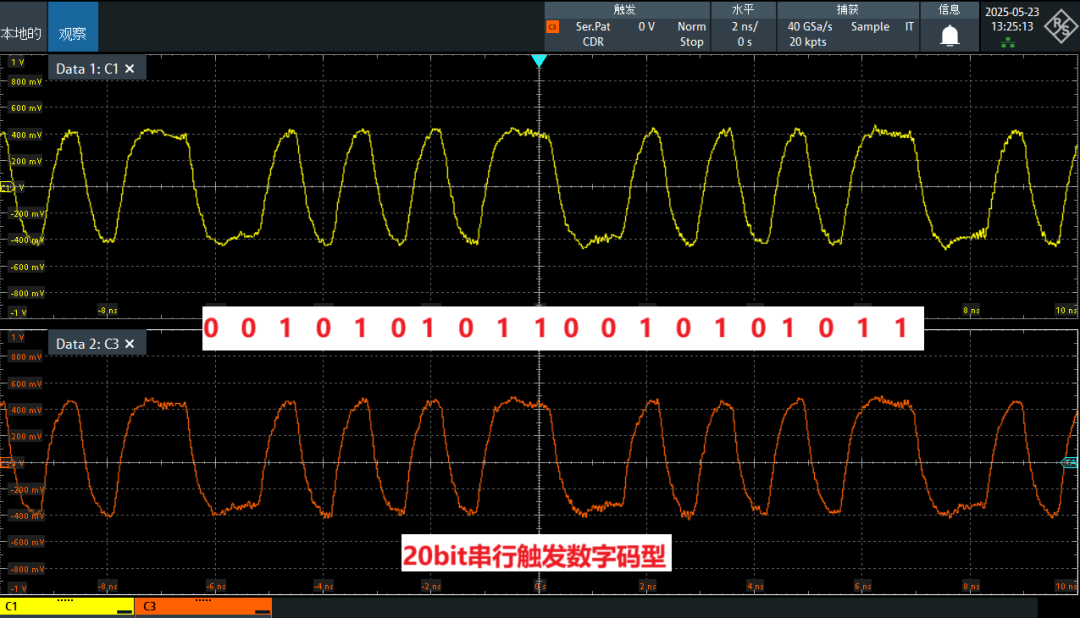

我們也可以從示波器屏幕上看到觸發到的碼型波形如下：

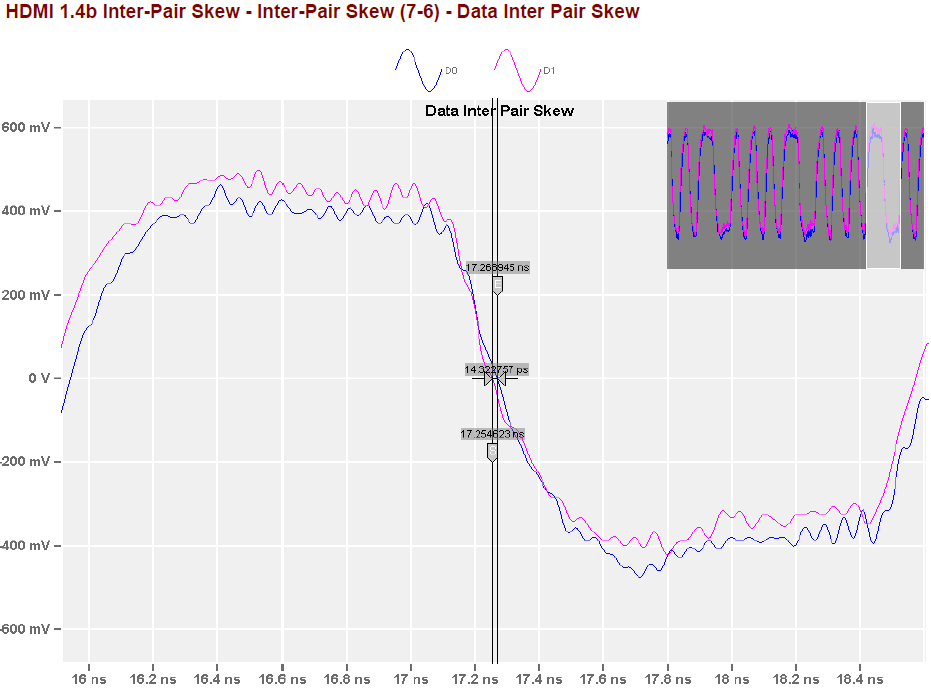

示波器軟件會自動比對D0和D1兩路數據差分信號的Skew時延：

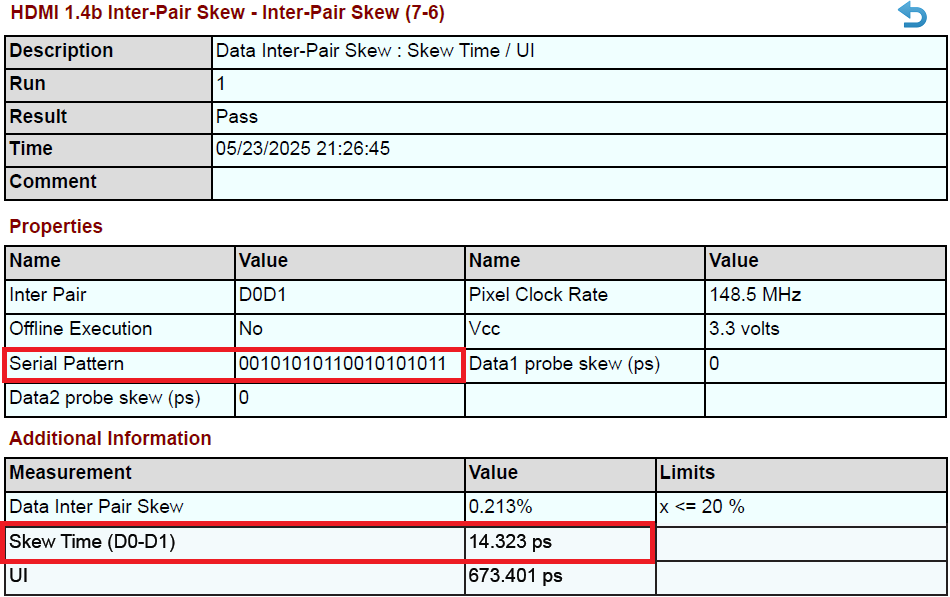

測試報告結果摘錄如下：

D0-D1的對間偏移位14.323ps，遠小于0.2*Tcharacter=0.2*673.401*10=1346.802ps, 因此該項測試判定為通過。
