Vishay Semiconductors VOR1060M4 1A型1式固態繼電器在表面貼裝4引腳SOP封裝中進行光隔離。VOR1060M4具有50mA負載電流、600V負載電壓以及40Ω低導通電阻RON 。Vishay VOR1060M4繼電器采用薄型SOP-4封裝，非常適用于空間受限的高壓設計。

數據手冊：*附件：Vishay Semiconductors VOR1060M4 1 Form A 固態繼電器數據手冊.pdf

特性

• 負載電壓：600 V
• 50 mA負載電流
• 隔離電壓：3750VRMS
• 低導通電阻RON =40Ω（典型值）
• 快速開關：ton =0.3ms（典型值），Toff =0.15ms（典型值）
• 低漏電流：ILEAK =2nA（典型值）
• 認證
  • 正在進行UL認證
  • cUL（進行中）
  • DIN EN 60747-5-5（VDE 0884-5）（進行中）
  • CQC（進行中）

典型應用

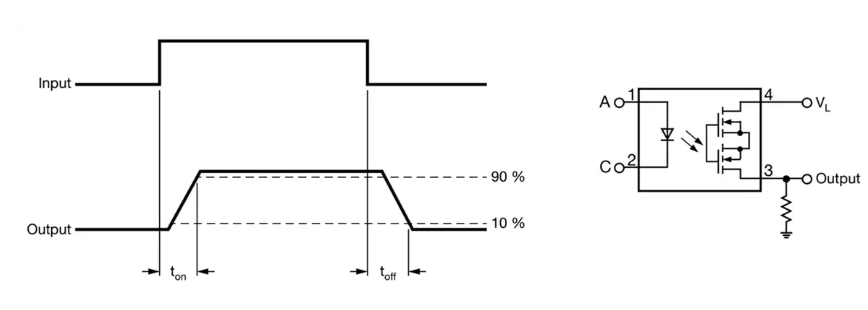

計時原理圖

?Vishay VOR1060M4 固態繼電器技術解析與應用指南?

一、產品概述與核心特性

Vishay Semiconductors推出的?VOR1060M4?是一款基于光隔離技術的?1 Form A固態繼電器?，采用?表面貼裝SOP-4封裝?。其低剖面設計特別適合空間受限的高壓應用場景，如混合動力/電動汽車、電池管理系統及工業控制設備。

?核心定位?：

• ?高壓負載控制?：支持600V負載電壓與50mA連續負載電流
• ?快速開關?：典型導通時間0.3ms，關斷時間0.15ms
• ?強化隔離?：3750 VRMS隔離電壓確保系統安全性

二、關鍵技術參數深度分析

1. 電氣性能指標

2. 極限工作條件

• ?輸入LED?：連續正向電流50mA，反向電壓5V
• ?輸出負載?：DC/峰值AC電壓600V，連續電流50mA
• ?環境適應性?：工作溫度-40℃至+125℃，存儲溫度-150℃

3. 安全與絕緣規格

• ?額定耐受隔離電壓?：3750 VRMS (UL1577標準)
• ?瞬態隔離電壓?：4800V峰值
• ?爬電距離/間隙距離?：≥5.2mm
• ?污染等級?：2級 (依據DIN VDE 0109)

三、性能特性曲線解讀

1. ?溫度對負載電流的影響?（圖4）
   • 環境溫度升高時，最大負載電流需降額使用
   • 125℃時負載電流降至約10mA
2. ?導通電阻溫度特性?（圖8）
   • 導通電阻隨溫度升高呈正溫度系數
   • 125℃時導通電阻增至室溫值的1.5倍
3. ?開關時間穩定性?（圖10-13）
   • 導通時間在-40℃至125℃范圍內保持0.2-0.5ms

四、典型應用場景

1. 新能源汽車領域

• ?電池管理系統?：用于高壓電池組充放電控制
• ?車載充電機?：實現DC-DC轉換電路的隔離切換

2. 工業控制系統

• ?儀器儀表?：替代機械繼電器，提升測量精度
• ?安全系統?：利用高隔離特性確保操作安全

3. 空間受限設計

• ?緊湊型電源?：SOP-4封裝節省PCB空間
• 高頻開關應用：利用快速切換特性提升系統響應速度

五、設計注意事項

1. ?散熱管理?
   • 總功耗不超過550mW
   • 高溫環境下需考慮降額設計
2. ?驅動電路設計?
   • 推薦使用10mA驅動電流實現最佳性能
   • 需確保輸入反向電壓不超過5V
3. ?安全合規?
   • 機構認證狀態：UL、cUL、VDE、CQC均在審核中
   • 設計時應預留認證更新空間

六、封裝與制造工藝

• ?封裝尺寸?：5.2mm×4.3mm×2.18mm
• ?引腳間距?：2.54mm（標準SOP封裝）
• ?焊接工藝?：支持無鉛回流焊，峰值溫度260℃
