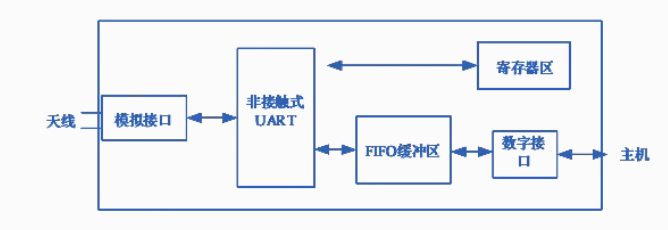

小體積QFN16的Si502、Si502B均為高度集成的NFC前端芯片,工作頻率為13.56MHz,支持多種主動/被動非接觸式通信協議(ISO 14443 A/B、Felica、NFCIP-1)。芯片均具備5種工作模式:讀寫器模式、卡模擬模式、NFCIP-1模式和低功耗自動載波偵測(ACD)模式。 其內部集成發射與接收模塊,可直接驅動天線并完成信號的調制、解調及CRC校驗;無需外部電路即可與各類射頻卡或設備通信。
在ACD模式下,芯片可在典型500ms輪詢周期內以僅約為7.8μA的超低功耗自動檢測射頻場與卡片,并通過中斷喚醒MCU,實現低功耗待機與自動檢測功能。

SI502芯片支持SPI接口,速率高達10Mbits/s;SI502B芯片支持 I2C 接口,快速模式速率達 400kBd,高速模式速率達 3400kBd。
Si502與Si502B均為高性能NFC前端芯片,具備優異的射頻性能和多協議兼容性,能夠滿足多種非接觸式通信應用需求。兩者在核心功能上保持一致,僅在主控接口上有所區別——Si502采用SPI接口,而 Si502B采用I2C接口,用戶可根據系統架構靈活選擇合適方案。無論是在智能門鎖、門禁系統、可穿戴設備還是工業物聯網終端中,這兩款芯片都能為產品提供穩定、高效的近場通信能力。
