ADC34J2x 是一款高線性度、超低功耗、雙通道、12 位、50 MSPS 至 160 MSPS 模數轉換器 （ADC） 系列。這些器件專為支持具有大動態范圍要求的苛刻高輸入頻率信號而設計。時鐘輸入分頻器為系統時鐘架構設計提供了更大的靈活性，而SYSREF輸入則實現了完整的系統同步。這些器件支持JESD204B接口，以減少接口線的數量，從而實現高系統集成密度。JESD204B接口是一個串行接口，其中每個ADC的數據被串行化，并僅通過一個差分對輸出。內部鎖相環（PLL）將輸入ADC采樣時鐘乘以20，得出用于序列化來自每個通道的12位數據的位時鐘。這些器件支持接口速度高達 3.2 Gbps 的子類 1。
*附件：adc34j22.pdf

特性

• 四通道
• 12 位分辨率
• 1.8V 單電源
• 靈活的輸入時鐘緩沖器，具有1、-2、-4分頻功能
• SNR = 69.6 dBFS，SFDR = 86 dBc（f 在 = 70兆赫
• 超低功耗：
  • 160 MSPS 時為 203 mW/通道
• 信道隔離度：105 dB
• 內部抖動
• JESD204B串行接口：
  • 子類 0、1、2 兼容，最高可達 3.2 Gbps
  • 每個 ADC 支持一個通道，最高可達 160 MSPS
• 支持多芯片同步
• 引腳對引腳兼容，與14位版本兼容
• 封裝：VQFN-48（7 mm × 7 mm）

參數

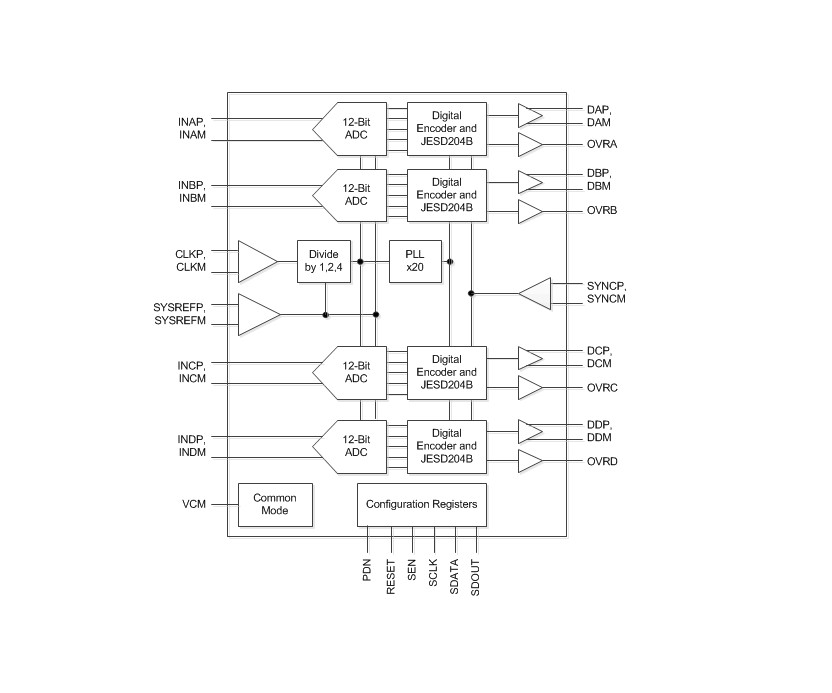

方框圖

ADC34J2x 是德州儀器推出的四通道 12 位高速模數轉換器（ADC）系列，核心優勢為 JESD204B 接口集成、低功耗與高線性度，涵蓋 50 MSPS~160 MSPS 采樣率版本，適配高頻、多通道同步采集場景，支持子類 0/1/2 協議規范。

核心參數與特性

• 硬件規格 ：四通道差分輸入，采樣率分檔（ADC34J22：50 MSPS、ADC34J23：80 MSPS、ADC34J24：125 MSPS、ADC34J25：160 MSPS）；JESD204B 串行接口，單通道單差分對輸出，最高速率 3.2 Gbps。
• 精度性能 ：SNR 典型值 6770.6 dBFS，SFDR 最高達 106 dBc；通道隔離度 105 dB，模擬輸入帶寬 450 MHz；內置抖動（Dither）功能，內部孔徑抖動 200 fs，支持數字增益調節（06 dB）。
• 功耗與封裝 ：160 MSPS 時單通道功耗 203 mW；1.8V 單電源供電；采用 48 引腳 VQFN 封裝（7mm×7mm），工作溫度 -40°C~+85°C，HBM ESD 等級 ±2000V。
• 時鐘與同步 ：內置時鐘分頻器（1/2/4 分頻），支持差分（ sine/LVPECL/LVDS）或單端（LVCMOS）時鐘輸入；SYSREF/SYNC 引腳實現多芯片同步，支持確定性延遲配置。

功能與工作模式

• 核心功能 ：JESD204B 接口支持 8b/10b 編碼、數據加擾，提供時鐘、編碼、PRBS 等測試模式；支持二進制補碼 / 偏移二進制輸出格式，內置過范圍指示（正常 / 快速兩種模式）。
• 性能優化 ：Dither 功能提升 SFDR，關閉后 SNR 可提升 0.30.5 dB；數字增益可調節輸入滿量程（12 VPP），trade-off SNR 與 SFDR 性能；特殊模式寄存器適配不同輸入頻率（<120 MHz/>120 MHz）優化諧波失真。
• 電源管理 ：支持全局掉電（功耗 5 mW）、待機（功耗 185 mW）和單通道掉電模式；全局掉電喚醒時間 85 μs，待機喚醒時間 35 μs，可通過寄存器配置 PDN 引腳功能。
• 同步與擴展 ：支持子類 1（SYSREF 觸發）和子類 2（SYNC 觸發）同步方式，實現多芯片精準對齊；JESD204B 支持 LMFS 格式配置（默認 4421，可選 2441），適配不同串行速率需求。

應用場景

適用于多載波多模蜂窩基站、雷達與智能天線陣列、彈藥制導、電機控制反饋、網絡與矢量分析儀、通信測試設備、無損檢測、微波接收機、軟件無線電（SDR）、正交與分集無線電接收機等對采樣速率、通道數和同步精度有嚴格要求的場景。

關鍵設計要點

• 電源要求 ：AVDD 與 DVDD 均為 1.7V~1.9V，無上電順序要求；每個電源引腳需就近配置 0.1μF 去耦電容，電源源頭建議并聯 1μF、10μF 電容增強濾波。
• 布局建議 ：模擬輸入與數字輸出分區域布線，模擬通道遠離時鐘線和 JESD204B 輸出線；JESD204B 差分對需等長布線，終端匹配 100Ω 電阻并靠近接收端；暴露熱焊盤需焊接至 PCB 地平面，提升散熱效率。
• 配置方式 ：通過 4 線 SPI 接口（SEN/SCLK/SDATA/SDOUT）配置寄存器，支持軟件復位、模式切換、測試模式啟動等；上電后需通過 RESET 引腳硬件復位初始化寄存器，支持多幀同步配置。
