簡介：本例程詳細介紹了如何在FPGA上實現Serial RapidIO（SRIO）通信協議，并通過Verilog語言進行編程設計。SRIO作為一種高速、低延遲的串行互連技術，在高性能計算和嵌入式系統中廣泛應用。文章重點解釋了回環測試的基本概念，這種方法可驗證FPGA中的SRIO接口功能的正確性，并提供了系統級測試驗證的相關知識。同時，本例程還涵蓋了Verilog語法、FPGA架構、SRIO協議細節、調試技巧及SRIO在多種應用領域中的實例應用。

1. FPGA與SRIO技術概述

隨著現代電子技術的飛速發展，系統級芯片（SoC）的集成度越來越高，數據交換速度的要求也越來越高。為了滿足這一需求，串行RapidIO（SRIO）技術應運而生，成為了一個高性能的、靈活的系統互連解決方案。在許多高性能計算領域，如服務器、路由器、存儲系統以及嵌入式軍事和航空航天系統中，SRIO技術都扮演著至關重要的角色。

1.1 SRIO技術簡介

SRIO是一種開放標準的高性能、點到點、包交換的串行通信協議，它為系統內部的高速數據通信提供了一種低延遲和高吞吐量的解決方案。SRIO不僅提供了較高的數據傳輸速率，還在設計上強調了低功耗、低延遲和易用性。

1.2 FPGA與SRIO技術的結合

現場可編程門陣列（FPGA）由于其可編程性、并行處理能力和即時重配置特性，成為實現SRIO接口的熱門選擇。FPGA中集成SRIO技術，使得開發者可以在硬件層面上實現復雜的通信協議，為快速開發高性能通信接口提供了便利。

在接下來的章節中，我們將深入探討如何通過Verilog語言編程實現SRIO通信，解析SRIO協議及其在FPGA中的應用，并提供一些優化和調試技巧，幫助讀者掌握在FPGA中設計高效SRIO接口的方法。

2. Verilog語言編程實現SRIO通信

2.1 Verilog基礎語法回顧

2.1.1 數據類型與操作符

在Verilog中，數據類型定義了信號和變量的存儲能力?；镜臄?shù)據類型包括wire、reg、integer、real等。wire用于描述組合邏輯的輸出，reg常用于時序邏輯的存儲元件，integer和real則用于定義整數和實數類型的變量。

操作符是用于執行運算或比較操作的符號。Verilog中包含有邏輯操作符（如&、|、~等）、算術操作符（如+、-、*、/等）、關系操作符（如==、!=、>、<等）和位操作符（如<<、>>等）。正確地使用操作符對于實現預期的硬件行為至關重要。

2.1.2 模塊與端口定義

Verilog中的模塊定義了硬件電路的基本結構。模塊可以包含參數、輸入輸出端口、內部信號以及描述硬件行為的代碼。端口是模塊與外部進行信號交換的接口。

modulemy_module(  inputwireclk,  // 輸入時鐘信號inputwirerst_n, // 異步復位信號，低電平有效inputwire[7:0] data_in, // 8位數據輸入outputwire[7:0] data_out // 8位數據輸出);  // 模塊內部實現endmodule

在上述模塊定義中，我們定義了一個名為my_module的模塊，并聲明了四個端口，包括一個時鐘信號clk、一個復位信號rst_n以及兩個8位寬的數據信號data_in和data_out。

2.2 SRIO協議的Verilog實現

2.2.1 SRIO數據包結構編碼

SRIO（Serial RapidIO）是一種高速串行通信協議，廣泛應用于高性能計算和通信系統中。在FPGA中實現SRIO協議，首先需要對數據包結構進行編碼。SRIO數據包通常包括頭部信息，有效載荷（payload）和可能的尾部信息（trailer）。

// 簡化的SRIO數據包頭部編碼示例localparamHEADER_SIZE =16;// 假設頭部為16位reg[HEADER_SIZE-1:0] header = {  4'b0101, // 版本4'b0011, // 流控8'hAA// 目的ID};// 發送數據包頭部always@(posedgeclk)begin// 此處省略實現細節，實際需考慮串行化發送邏輯end

在這個例子中，我們定義了一個16位的HEADER_SIZE常量來表示頭部大小，并創建了一個reg變量header來存儲頭部信息。頭部編碼示例包括版本、流控信息和目的ID。

2.2.2 狀態機設計與控制邏輯

在實現SRIO通信時，狀態機是控制整個通信流程的核心。狀態機根據不同的狀態執行相應的邏輯操作，例如：空閑狀態、發送狀態、接收狀態、錯誤處理狀態等。

// SRIO狀態機狀態定義localparamIDLE =0,      SEND =1,      RECEIVE =2,      ERROR =3;reg[1:0] state = IDLE;// 狀態機邏輯always@(posedgeclkornegedgerst_n)beginif(!rst_n)begin    state <= IDLE; ? ?endelsebegincase?(state) ? ? ? ? ? ? IDLE:?begin// 空閑狀態下檢查是否需要發送數據// 如果需要?jiǎng)t轉移到SEND狀態end? ? ? ? ? ? ?SEND:?begin// 執行發送邏輯// 完成后返回到IDLE或ERROR狀態end? ? ? ? ? ? ?RECEIVE:?begin// 執行接收邏輯// 檢測并處理錯誤// 完成后轉移到IDLE狀態end? ? ? ? ? ? ?ERROR:?begin// 錯誤處理邏輯// 處理完成后轉移到IDLE狀態enddefault:?begin? ? ? ? ? ? ? ? ?state <= IDLE; ? ? ? ? ? ?endendcaseendend

在這個狀態機設計中，我們定義了四個狀態，并使用always塊來描述狀態轉換和相應的行為邏輯。

2.2.3 信號完整性與時序分析

信號完整性與時序分析是保證SRIO通信質量的關鍵。在設計時需要考慮信號反射、串?dāng)_、電磁干擾等問題，并使用適當?shù)牟季€和終端匹配技術進行優化。時序分析則涉及建立時間、保持時間和時鐘到輸出時間等參數，以確保數據在不同寄存器之間的正確傳輸。

// 布局布線后時序分析示例（使用偽代碼）// 對于每個路徑進行時序約束(* timing.constraint = "setup", value = "2" *)reg data_to_reg;(* timing.constraint = "hold", value = "1" *)reg reg_out;// 進行時序分析initialbegin// 使用時序分析工具對設計進行檢查// 如果有違反時序約束的情況則需要進行調整end

在此代碼中，我們通過注釋說明了時序約束的必要性，并提到了在設計流程中應使用時序分析工具來檢查設計是否滿足時序要求。

接下來，我們將進一步探討SRIO回環測試機制與設計。

3. SRIO回環測試機制與設計

3.1 SRIO回環測試的概念與重要性

SRIO（Serial RapidIO）是一種高性能的串行通信協議，廣泛應用于高性能計算、網絡通信、數據存儲等需要高速數據傳輸?shù)膱?chǎng)合。在SRIO設備開發過程中，回環測試是一種重要的驗證手段，它通過在SRIO鏈路的兩端發送和接收數據包來檢查鏈路的完整性和設備的功能正確性。

回環測試的重要性體現在以下幾個方面：
1. 確保數據完整性：回環測試能夠保證數據在經過SRIO鏈路傳輸后仍然保持不變，這是評估SRIO通信質量的首要條件。
2. 驗證設備功能：通過設計合理的測試用例，可以驗證SRIO接口設備的配置、狀態管理、數據傳輸?shù)汝P(guān)鍵功能是否正常工作。
3. 調試與診斷問題：在SRIO設備開發和部署過程中，回環測試可以作為一種工具來幫助開發者發現和定位鏈路故障或設備問題。
4. 性能評估：回環測試可以用來評估SRIO鏈路的帶寬、時延等性能指標，從而為系統的性能優化提供依據。

3.2 設計回環測試框架

3.2.1 回環測試架構設計

為了進行SRIO回環測試，我們需要構建一個測試框架，這個框架通常包括以下幾個部分：
-測試管理器：負責控制測試流程，例如啟動測試、加載測試用例、收集測試結果等。
-測試執行器：安裝在被測試的SRIO設備上，負責實際的數據發送和接收工作。
-測試用例：設計好的一系列測試指令和預期結果，用來驗證SRIO設備的特定功能或性能指標。
-監控與分析工具：用于監控測試過程，收集性能數據，分析測試結果是否符合預期。

3.2.2 測試用例與驗證方法

設計測試用例時，應該覆蓋SRIO協議的主要功能和邊界條件，確保測試的全面性。以下是一些基本的測試用例設計原則：

功能測試 ：驗證SRIO設備在正常情況下的工作情況，例如發送和接收數據包、建立和拆除連接等。

邊界測試 ：測試SRIO設備在極端條件下的表現，如發送最大數據包、最小數據包，或者在高負載情況下的通信能力。

異常測試 ：模擬網絡異常情況，比如突然斷線、數據包丟失等，測試設備的錯誤處理能力。

性能測試 ：評估SRIO鏈路的數據傳輸速率、時延和穩定性等性能指標。

對于每一種測試用例，我們還需要定義相應的驗證方法。例如：
-數據一致性驗證：通過比對發送和接收的數據來確保數據完整性和準確性。
-狀態機驗證：檢查SRIO設備的狀態轉換是否符合協議規定。
-時序分析：使用時序分析工具來確保數據包的發送和接收時序滿足SRIO協議的要求。

SRIO回環測試框架的實現

在實際的SRIO設備開發中，構建回環測試框架通常需要編寫一段程序來模擬SRIO設備的行為。以下是一個簡單的SRIO回環測試框架的偽代碼示例：

graphTDA[開始]-->B[初始化SRIO設備]B--> C[加載測試用例]  C --> D[執行測試]  D --> E[檢查測試結果]  E --> F[輸出測試報告]  F --> G[結束]

在實際的代碼實現中，我們需要考慮以下幾個方面：
-初始化：初始化SRIO設備，包括配置IO、設置時鐘域、加載固件等。
-測試用例加載：設計測試用例文件格式，通常包含測試指令、測試數據、預期結果等信息。
-測試執行：編寫代碼按照測試用例的要求進行數據的發送和接收。
-結果驗證：比對實際接收到的數據與預期數據是否一致，并記錄測試結果。
-報告輸出：將測試過程和結果以文檔形式輸出，方便后續的分析和存檔。

為了確保測試的效率和準確性，可以使用自動化測試工具，例如編寫一個腳本在Linux環境下運行測試，或者使用FPGA開發板上的JTAG接口進行調試。根據測試結果對SRIO設備進行必要的調整，直至所有測試用例都能正確通過。

通過以上設計與實現方法，SRIO回環測試框架不僅能夠?yàn)镾RIO設備開發提供強大的支持，同時也為產品的質量保證和性能優化提供了可靠的技術手段。

4. Verilog語法與SRIO設計流程

4.1 Verilog代碼編寫規范

4.1.1 代碼風格與命名規則

在編寫Verilog代碼時，一個清晰和一致的代碼風格不僅能夠使代碼易于閱讀和維護，還能夠幫助其他工程師快速理解代碼意圖。命名規則是代碼風格的重要組成部分，它有助于清晰地表示信號和模塊的功能。

代碼風格建議如下：
- 使用縮進來明確模塊和過程塊的層次結構。
- 盡量保持每行代碼長度不超過80個字符，以方便閱讀。
- 在每個代碼塊之后添加適當?shù)淖⑨?，解釋其功能和目的?br /> - 使用有意義的名稱來命名信號和變量，盡量避免使用縮寫，除非是業界公認的縮寫。

命名規則示例：
- 模塊名稱使用全大寫字母，例如：moduleMY_MODULE();
- 信號名稱使用小寫字母，并使用下劃線分隔單詞，例如：wire my_signal;
- 常量使用全大寫字母，并下劃線分隔，例如：parameter MAX_VALUE=100;
- 寄存器和局部變量使用小寫字母，單詞開頭使用大寫，例如：reg myRegister;

moduleMY_MODULE (  inputwireclk, // 時鐘信號inputwirerst, // 復位信號inputwirestart,// 開始信號outputregdone // 完成信號);// 模塊邏輯代碼endmodule

4.1.2 代碼審查與重構技巧

代碼審查是提高代碼質量、減少錯誤和提升團隊協作效率的重要環節。在進行代碼審查時，應當關注代碼的正確性、效率、可讀性和可維護性。

代碼審查的要點包括：
- 檢查是否有邏輯錯誤或不一致之處。
- 確保代碼遵循既定的設計模式和編碼標準。
- 識別并移除不必要的復雜性，簡化代碼邏輯。
- 提出改進建議，包括性能優化和代碼風格改進。

重構技巧：
- 分解長的函數或過程到更小、更簡單的函數。
- 用查找表替代復雜的條件語句或算術運算。
- 拆分大的模塊到多個小的、功能集中的模塊。
- 重命名信號和變量以增強可讀性。

4.2 SRIO設計的開發流程

4.2.1 需求分析與設計規劃

在設計SRIO接口之前，必須進行詳細的需求分析。這包括了解系統的需求、確定數據傳輸速率、考慮時序要求以及明確與其他系統的接口。

需求分析步驟：
-功能性需求：確定SRIO接口需要支持的數據類型、數據速率和協議版本。
-性能需求：分析數據吞吐量、延遲和協議開銷要求。
-硬件和軟件的協同需求：確定硬件和軟件如何交互，包括驅動程序、固件和應用程序的開發。

設計規劃階段的關鍵任務：
- 定義SRIO接口的架構，包括必要的硬件資源、信號連接和布局。
- 設計SRIO通信協議的軟件棧，包括驅動程序和應用程序接口。
- 制定詳細的設計文檔，包括模塊劃分、接口定義和狀態機設計。

4.2.2 編碼實現與單元測試

編碼實現是根據設計文檔將SRIO接口的設計轉化為Verilog代碼的過程。此階段的工作重點是實現功能并確保代碼質量。

編碼實現關鍵點：
-功能實現：嚴格遵守設計規范，將狀態機、數據路徑和控制邏輯轉換為代碼。
-代碼質量：應用編碼標準和重構技巧，以提高代碼的可讀性和可維護性。
-模塊化：將大模塊分解為更小、更易于管理的模塊，便于測試和維護。

單元測試是驗證每個獨立模塊的功能是否正確實現的過程：
- 編寫測試平臺，模擬輸入信號并監視輸出信號。
- 對每個模塊的邊界條件和典型用例進行測試。
- 利用仿真工具進行仿真測試，并記錄結果。

4.2.3 綜合、布局與布線

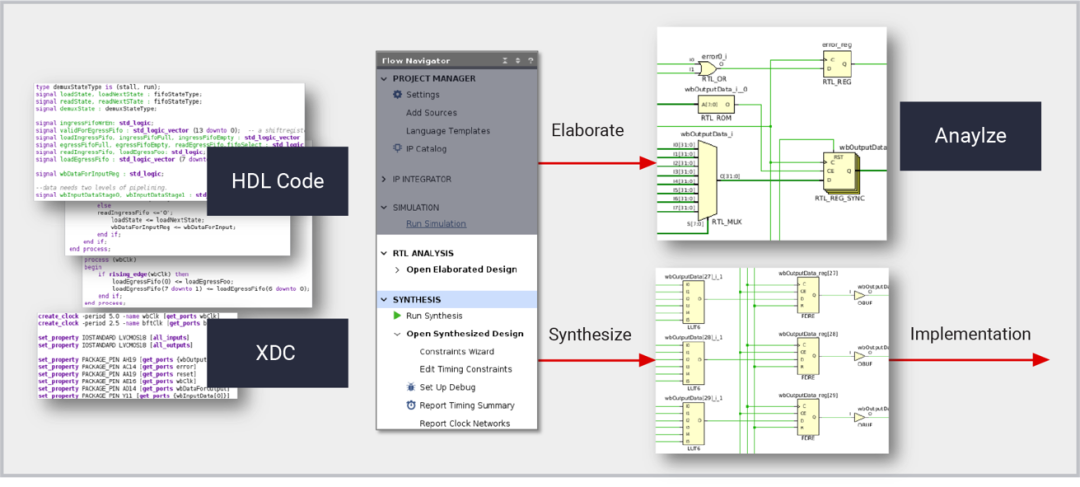

綜合、布局與布線是將Verilog代碼轉換為FPGA硬件可實現的步驟。這一過程通常由EDA（電子設計自動化）工具自動完成。

綜合步驟：
- 將Verilog代碼轉換為邏輯門級的網表。
- 優化邏輯，以滿足時序約束并最小化資源使用。

布局與布線：
- 在FPGA芯片上放置邏輯元件。
- 布置信號線，確保信號的完整性和時序要求。

// 示例：一個簡單的4位加法器模塊moduleadder_4bit(  input[3:0] a,// 4位輸入ainput[3:0] b,// 4位輸入boutput[3:0] sum,// 4位輸出和outputcarry_out// 進位輸出);assign{carry_out, sum} = a + b;// 將a和b相加endmodule

在進行綜合時，需要考慮以下參數：
-目標FPGA：不同的FPGA芯片可能有不同的邏輯單元和互連資源。
-時序約束：定義輸入和輸出之間的最大延遲限制。
-資源使用：關注邏輯單元、寄存器和存儲資源的使用情況。

布局與布線階段，EDA工具會考慮以下因素：
-布線長度：較短的布線有助于減小信號延遲。
-時鐘網絡：為時鐘信號設計專用的布線網絡以保證時鐘信號的一致性。

通過綜合、布局和布線流程，可確保設計能夠在目標FPGA上可靠地工作。在布局和布線之后，需要進行后仿真，驗證實際硬件行為是否與預期一致。

5. FPGA結構與工作原理

5.1 FPGA硬件結構解析

5.1.1 可編程邏輯單元(LE)與互連資源

可編程邏輯單元（Logic Element，簡稱LE）是FPGA（Field-Programmable Gate Array，現場可編程門陣列）中實現各種邏輯功能的基本單元。一個LE通常由查找表（Look-Up Table，LUT）、觸發器（Flip-Flop）以及邏輯控制單元組成。LUT可以存儲邏輯功能，并通過輸入的地址信號決定輸出信號，實現任意組合邏輯；觸發器用來實現時序邏輯。每個LE通過可編程的互連資源與其他LE或外圍電路連接，以完成復雜的邏輯電路設計。

互連資源是一系列布線和開關網絡，它們使得LE之間、LE與輸入輸出塊（IOBs）、以及LE與存儲資源之間的連接成為可能。這些互連資源通常包括金屬線、多路復用器、交叉開關等，并且在物理結構上分為本地互連、短線互連和長線互連等類型。

一個典型的FPGA硬件結構如下所示，展示了LE、IOB、存儲資源以及互連資源之間的關系：

graph LR A[輸入輸出塊 IOB] -->|連接| B[互連資源] B -->|配置| C[可編程邏輯單元 LE] C -->|互連| D[其他LE] D -->|互連| BB -->|訪問| E[存儲資源]

在這個結構中，IOBs提供與外部電路的接口，而存儲資源如Block RAMs（BRAMs）用于數據存儲。FPGA的編程實際上是對這些資源進行配置，將邏輯單元和互連資源的開關狀態設定為用戶想要的邏輯功能。

5.1.2 輸入輸出塊(IOB)與存儲資源

IOBs是FPGA芯片上的一個特殊組成部分，它們提供輸入輸出緩沖區，允許FPGA與其他芯片或外部電路進行數據交換。IOBs包含了用于保護電路、提供電平轉換、輸入緩沖、輸出緩沖、雙向緩沖等功能的電路元件。

存儲資源是FPGA中用于臨時存儲數據的部分，通常包括Block RAM（BRAM）和寄存器。BRAM通常具有較大的存儲容量，并且在FPGA內部具有雙端口特性，非常適合用于實現緩存、FIFO隊列或數據緩存等。這些資源通過配置，可以被編程為實現各種存儲功能。

表格一展示了FPGA中不同存儲資源的特征對比：

5.2 FPGA工作原理深入探討

5.2.1 配置與初始化過程

FPGA通過一種稱為”配置”的過程來初始化。配置文件通常是由專用硬件描述語言（如VHDL或Verilog）編寫的，并使用專門的工具（如Xilinx的Vivado或Intel的Quartus）來編譯成二進制配置文件。這個配置文件隨后被加載到FPGA中，以設定LEs和互連資源的狀態。

配置完成后，F(xiàn)PGA初始化過程啟動，將配置信息寫入芯片內部的配置存儲器中，這通常是SRAM（靜態隨機存取存儲器）。因?yàn)镾RAM是易失性存儲器，一旦斷電，F(xiàn)PGA中的配置就會丟失。因此，一些FPGA產品會采用非易失性存儲器，例如Flash或EEPROM來存儲配置信息，以實現斷電后自動恢復功能。

5.2.2 數據流與控制流的同步

在FPGA工作時，數據流和控制流必須高度同步以保證邏輯的正確執行。數據流描述了信號是如何在各個LE之間流動的，而控制流則控制信號流動的時間和條件。FPGA設計的核心挑戰之一就是確保這些流同步，并且在邏輯的時序約束下工作正常。

數據流的同步通常涉及到時鐘信號。時鐘信號是控制數據同步的關鍵，F(xiàn)PGA中的所有或大部分邏輯操作都需要與時鐘信號的上升沿或下降沿對齊。通過精心設計的時鐘管理策略，如時鐘分頻、時鐘域交叉和時鐘樹綜合，可以確保數據流在FPGA中的同步。

下面是一個簡化的示例代碼，演示了如何在Verilog中處理時鐘信號，以同步數據流：

moduledata_flow_sync(  inputclk,// 時鐘輸入信號inputrst,// 同步復位信號input[7:0] data_in,// 數據輸入outputreg[7:0] data_out// 數據輸出);always@(posedgeclkorposedgerst)beginif(rst)begin    data_out <=?8'b0; ? ?endelsebegin? ? ? ? ?data_out <= data_in;?// 在時鐘上升沿同步數據endendendmodule

在這段代碼中，數據在每個時鐘上升沿被從data_in傳遞到data_out，這確保了數據流的同步。通過合理地使用posedge clk（時鐘上升沿觸發）和negedge clk（時鐘下降沿觸發）來設計時鐘相關的邏輯，可以實現復雜的數據和控制流同步。

6. SRIO協議詳解及其在FPGA中的實現

6.1 SRIO協議核心概念

6.1.1 高速串行接口特性

SRIO（Serial RapidIO）是一種高速串行通信協議，它旨在為電子系統內部的互連通信提供高性能、低延遲的解決方案。與傳統的并行總線接口不同，SRIO使用點對點的串行連接，能夠有效減少傳輸過程中的信號衰減和電磁干擾，提高了信號的傳輸質量。

在FPGA環境中，SRIO接口的使用成為了一種提高數據傳輸速率和可靠性的重要手段。以下是SRIO的幾個核心特性：

高速串行通信 ：SRIO支持高達10 Gbps的傳輸速率，采用的是8b/10b編碼方式，可以在保證數據傳輸質量的同時提高帶寬利用率。

數據包結構 ：SRIO定義了一套分層的數據包結構，包括header、data payload和footer，支持多種數據包類型，例如請求、響應和消息數據包。

流量控制和錯誤處理 ：SRIO集成了流控制機制和錯誤檢測與糾正技術，例如FEC（前向糾錯），確保數據傳輸?shù)目煽啃浴?/p>

6.1.2 流控制與錯誤檢測

流控制機制是SRIO協議中保持?jǐn)?shù)據傳輸效率的關鍵組成部分。它允許發送端和接收端之間協調數據包的傳輸，以防止接收端緩沖區溢出。SRIO協議采用了三種流控制機制：

кредит-基于流控制：發送端在發送數據之前，需要獲取接收端的信貸信息，即接收端能夠接收的數據量。

暫停/繼續機制 ：在接收端緩沖區即將滿時，可以發送暫停信號給發送端，待緩沖區可用時再發送繼續信號。

緩沖管理 ：SRIO定義了專門的緩沖區管理機制，以優化數據包的緩沖和傳輸。

在錯誤檢測方面，SRIO提供了一套健壯的機制來確保數據的完整性，包括：

奇偶校驗 ：為數據包頭和尾部提供基本的錯誤檢測能力。

循環冗余校驗（CRC） ：為數據載荷提供更為嚴格的錯誤檢測。

前向糾錯編碼（FEC） ：在數據包傳輸過程中提供了一種錯誤糾正的方法，以糾正數據中的錯誤而無需重新傳輸整個數據包。

6.2 SRIO協議在FPGA中的應用

6.2.1 SRIO IP核的集成與配置

在FPGA中實現SRIO通信，通常會使用一個專門的IP（Intellectual Property）核心。SRIO IP核是根據SRIO協議規范設計的，旨在簡化在FPGA內部集成SRIO接口的過程。IP核的集成和配置是實現SRIO通信的基礎，需要經過以下步驟：

IP核選擇 ：根據FPGA設備和設計要求選擇合適的SRIO IP核版本。不同的FPGA廠商（如Xilinx、Intel）提供了不同版本的IP核。

參數配置 ：根據應用場景的要求，配置IP核的相關參數，包括數據寬度、速率、端點類型等。

集成與仿真 ：在FPGA設計環境中集成IP核，并使用仿真工具進行前期驗證，確保IP核的行為符合預期。

硬件實現 ：將配置好的IP核實例化到FPGA的設計中，并進行綜合、布局與布線（Place & Route）。

調試與測試 ：在硬件上部署設計，并利用SRIO回環測試機制驗證通信的穩定性和性能。

6.2.2 SRIO接口與其他協議的橋接

SRIO接口在實際應用中，可能需要與其他通信協議進行橋接，以實現數據的交換和通信。例如，在多處理器系統中，SRIO可能需要與PCIe、千兆以太網等接口進行數據交換。在這種情況下，SRIO的橋接功能顯得尤為重要。

橋接可以通過兩種方式實現：

硬件橋接 ：使用FPGA內部的邏輯資源，設計特定的橋接邏輯，實現SRIO與其他協議之間的數據包轉換和傳輸。

軟件橋接 ：利用處理器資源，在系統軟件層面上進行協議轉換和數據處理。

以下是實現SRIO與其他協議橋接的一個簡單實例：

假設需要將SRIO接口的數據傳輸?shù)絇CIe接口，可以采用硬件橋接方法。首先，需要在FPGA設計中加入一個橋接模塊，該模塊能夠讀取SRIO接口的數據包，并將其轉換為PCIe協議可以接受的數據格式。轉換后，數據通過PCIe接口傳輸?shù)搅硪粋€(gè)系統或者子系統中。這個過程要求橋接模塊具備對兩種協議的深入了解和處理能力，能夠確保數據的一致性和完整性。

在實際實現時，橋接模塊需要進行精細的設計，以保證不同協議間轉換的效率和可靠性，同時要確保整個系統的同步和時序協調。

// 示例代碼塊，展示了如何使用Verilog語言實現一個簡單的SRIO到PCIe橋接邏輯的一部分modulesrio_to_pcie_bridge (  // SRIO側接口inputwire[15:0] srio_data_in,  // SRIO數據輸入inputwiresrio_valid_in,     // SRIO數據有效信號// PCIe側接口outputwire[31:0] pcie_data_out, // PCIe數據輸出outputwirepcie_valid_out    // PCIe數據有效信號);// 橋接邏輯處理（省略具體實現細節）endmodule

在上述Verilog代碼塊中，我們定義了一個名為srio_to_pcie_bridge的模塊，它具有SRIO和PCIe兩個接口。該模塊的內部邏輯需要根據SRIO和PCIe協議的具體實現細節來完成橋接功能。代碼塊中展示了橋接模塊的基本結構，但具體的橋接邏輯（省略部分）需要根據實際應用場景設計和實現。

7. FPGA中SRIO接口設計與調試技巧

7.1 SRIO接口的硬件設計要點

7.1.1 信號完整性設計原則

在FPGA中設計SRIO接口時，信號完整性（Signal Integrity, SI）是首要關注的問題之一。良好的信號完整性保證了數據的準確傳輸，對于高速串行接口尤其關鍵。

阻抗匹配 ：SRIO接口的阻抗匹配可以有效減少反射，保持信號的完整性。理想情況下，傳輸線的特性阻抗應與源和負載的阻抗匹配，常見的阻抗值為50歐姆。

差分信號傳輸 ：SRIO采用差分信號傳輸方式，這可以提高信號的抗干擾能力，并且有利于信號在長距離傳輸后仍保持良好質量。

去耦合電容 ：在FPGA和SRIO接口電路附近放置適當?shù)娜ヱ詈想娙?，可以濾除電源噪聲，提供穩定的電源。

終端電阻 ：使用適當?shù)慕K端電阻可以減少信號反射。在SRIO設計中，終端電阻通常放置在傳輸鏈路的兩端。

傳輸線長度控制 ：在設計PCB布線時，應盡量縮短信號路徑，以減少傳輸延遲和信號衰減。差分信號的長度應保持一致，以避免時序偏差。

7.1.2 時鐘管理與同步機制

SRIO接口要求精確的時鐘管理來確保數據的正確采樣和發送。FPGA中的時鐘管理主要包括時鐘的生成、分布、和同步。

PLL與CDR ：相位鎖環（Phase-Locked Loop, PLL）用于生成穩定的時鐘信號，而時鐘數據恢復（Clock Data Recovery, CDR）技術則用于在接收端從數據中恢復出時鐘信號。

時鐘域交叉 ：在進行時鐘域轉換時，必須注意避免時鐘域交叉（CDC）問題，這通常通過使用雙觸發器或特定的同步電路來實現。

時鐘樹 ：設計一個平衡的時鐘樹可以確保時鐘信號在FPGA內部的各個部分同時到達，減小時鐘偏差，這對高速接口的同步至關重要。

7.2 SRIO接口的調試與優化

7.2.1 調試工具與方法論

調試是保證SRIO接口可靠工作的關鍵步驟。調試通常涉及多種工具和技術。

邏輯分析儀 ：使用邏輯分析儀捕獲和分析SRIO信號波形，可以直觀地觀察數據包的發送和接收過程。

示波器 ：高速示波器用于測量信號的上升時間、下降時間、電壓水平等，幫助發現信號質量問題。

FPGA內部診斷功能 ：大多數FPGA支持內置的調試功能，如信號追蹤（SignalTap）和邏輯分析儀（SignalProbe），可直接在FPGA上進行信號和時序檢查。

仿真驗證 ：在硬件調試前，使用Verilog或VHDL進行仿真測試，可以預檢出一部分設計問題。

7.2.2 性能調優與案例分析

性能調優往往需要根據具體的應用場景來定制。下面是一個調優的案例分析。

假設在某個設計中，我們遇到了SRIO接口數據傳輸效率低下的問題。首先，我們可以通過以下步驟來診斷和解決：

性能瓶頸分析 ：利用FPGA內部診斷工具檢查數據吞吐量，確認是否存在數據丟失或時序延遲過大的問題。

代碼優化 ：如果發現時序問題，考慮修改Verilog代碼，優化邏輯路徑以減少延遲。如果問題在于數據傳輸，可能需要改進數據緩沖和流控制邏輯。

硬件調整 ：改變硬件設計，比如調整信號布線以減少傳輸延遲，或者增加終端匹配元件來改善信號質量。

參數調整 ：在FPGA內部對PLL和CDR模塊進行微調，確保時鐘信號的穩定和精確。

經過一系列的調試和優化步驟，問題得到解決，SRIO接口的性能顯著提高。這個案例展示了一個綜合的調試過程，從問題診斷到解決方法的實施。

在實際操作中，調優通常是一個迭代過程，可能需要多次調整和測試才能達到最佳效果。通過案例分析，我們能夠理解到調優不僅僅是技術手段的應用，更是問題解決思路的體現。
