在太空環境中運行的地球觀測或天文探測衛星，其光學載荷承擔著獲取高質量圖像與科學數據的關鍵任務。然而，強烈的太陽光及其引發的雜散光可能通過非理想路徑進入光學系統，形成眩光、鬼像或背景噪聲，嚴重影響成像質量與數據精度。在地面研制階段，紫創測控luminbox太陽光模擬器可準確復現空間太陽輻照條件，并對光學載荷開展系統性的雜散光性能測試。

太陽光模擬器測試雜散光的必要性

空間環境中的雜散光成因復雜，主要包括太陽直射光或其反射光經機械結構、鏡筒內壁、光學元件邊緣等非理想表面的散射、衍射與非期望反射。其強度、分布與光譜特性受太陽方位、衛星姿態及光學系統設計的綜合影響。僅憑理論建模難以全面預測實際響應，因此，在地面實驗室中利用太陽光模擬器對光學載荷原型進行實物測試，成為驗證其雜散光抑制能力的必要手段。

太陽光模擬器的雜散光測試標準

luminbox

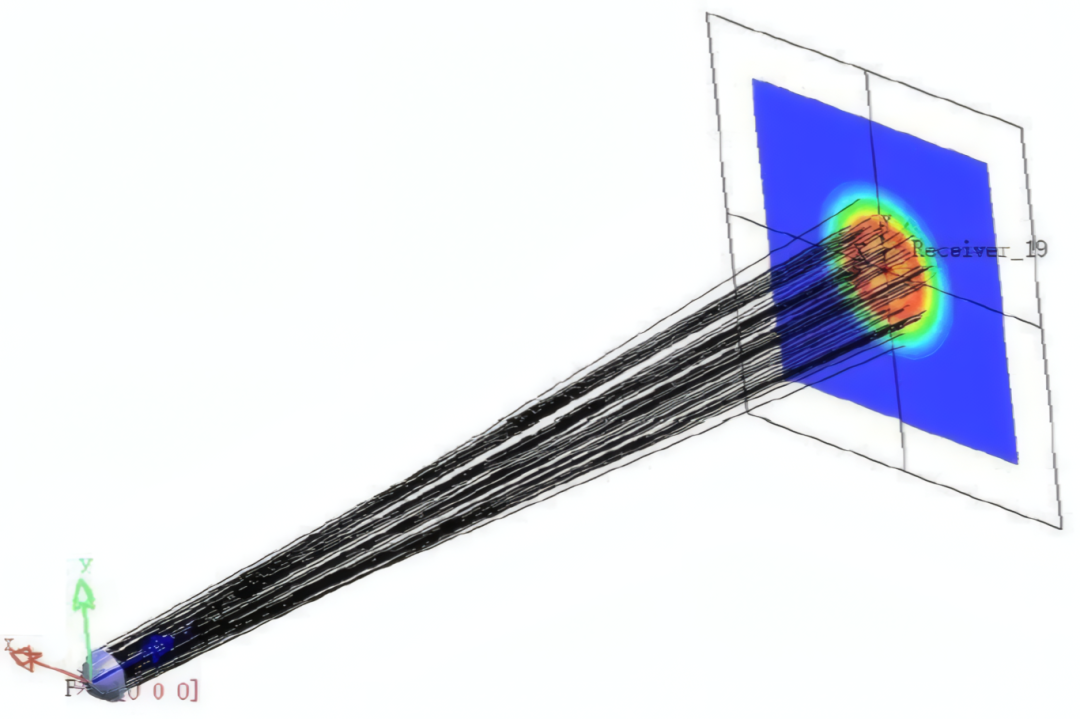

太陽光模擬器雜散光測試仿真圖

為真實模擬空間太陽輻照環境，用于雜散光測試的太陽光模擬器需滿足以下嚴格指標：

準直角小于0.5°：太陽在軌視張角約為0.53°，太陽光模擬器輸出光束的準直角通常需小于0.5°，部分高要求場景甚至需低于0.2°，以準確模擬無限遠平行入射條件。

AM0標準光譜匹配性：輸出光譜應嚴格匹配AM0標準（大氣層外太陽光譜），確保在紫外至近紅外波段的光譜響應真實，以準確激發材料散射與反射行為。

優于95%的穩定性與均勻性：光束輻照度在時間上需保持高度穩定，空間分布均勻性一般要求優于95%，以保證測試數據的可重復性與準確性。

雜散光測試過程

利用太陽光模擬器測試衛星光學載荷雜散光，需在大型真空罐（模擬空間冷黑背景）或潔凈暗室中開展，核心流程如下：

1.載荷安裝與背景控制：將含完整光路、遮光罩、光闌及探測器的待測載荷，精準固定在多維調節測試平臺。嚴格屏蔽環境光，保障極低背景輻射。

2.模擬器配置與對準：將高準直光束引導至載荷預定照射位置，通過精密轉臺調整光束入射方位角、高度角，模擬衛星不同姿態下的太陽威脅方向。

3.關鍵測試工況：

PST 測量（核心指標），在探測器視場外以模擬器為點光源照射，測像面雜散輻照度與入射輻照度，PST定義為在離軸角θ入射時，像面雜散光照度E_stray(θ)與入口處入射照度E_inc之比。計算PST 值并掃描不同離軸角、波長獲 PST 曲線；

鬼像與熱點探測，特定威脅角度下用高靈敏度探測器捕獲焦平面雜散光分布，定位鬼像與熱點；

內雜散光系數測試，測強光源照射載荷內部結構時探測器的背景噪聲。

4.數據采集與處理：記錄不同工況下探測器響應信號，扣除本底噪聲后，計算PST 值、雜散光系數等參數，生成雜散光分布圖。

測試結果對衛星光學載荷性能的驗證

luminbox

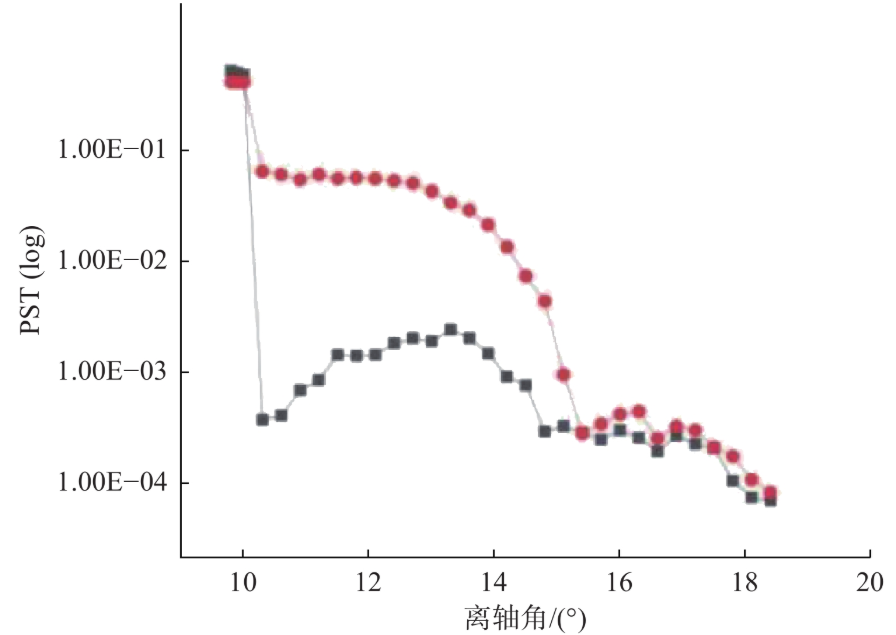

PST和雜散光源離軸角的關系曲線圖

雜散光測試是衛星光學載荷優化設計與性能驗證的直接依據。通過分析PST 曲線，評估表面處理的雜散光抑制效果。若關鍵威脅角度的PST 值未達設計要求，可定位主要雜散光路徑，針對性增加擋光環、優化光闌位置或采用低反射率材料/ 涂層。發現的鬼像與熱點，為光學鍍膜優化和結構修改提供精準靶點。需明確載荷是否滿足雜散光抑制指標（如PST @ θ 角 < X），是載荷轉入正樣生產或發射前的重要評審依據。

太陽光模擬器通過復現太空環境的高準直角、AM0光譜匹配標準、優于95%的均勻性，為衛星光學載荷的雜散光性能評估提供可靠的地面驗證平臺。通過系統測試，不僅能提前發現潛在光學干擾問題，還可推動設計與表面處理技術的持續優化，為衛星在軌獲取高對比度、高信噪比圖像奠定堅實基礎。

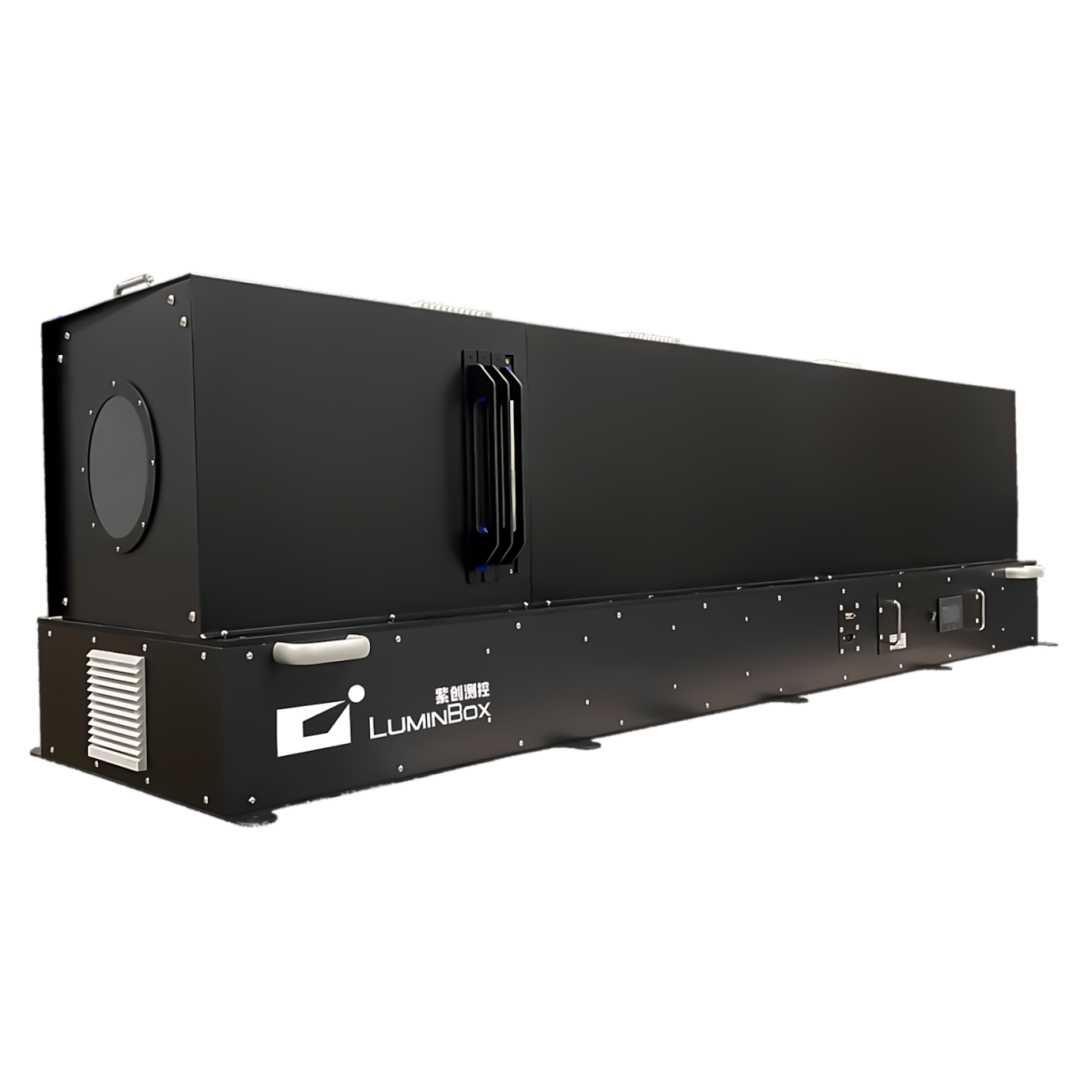

Luminbox全光譜準直型太陽光模擬器

luminbox

紫創測控Luminbox全光譜準直型太陽光模擬器為航天器提供高精度老化測試與性能驗證，能精準模擬自然光環境，支持光譜/ 亮度 / 色溫調控。

全光譜覆蓋：350nm-1100nm光譜，貼近自然光權重

高動態亮度：2 米處20,000-150,000Lux，滿足HUD 亮度響應測試

強光抗擾驗證：直射模擬復現圖像模糊/ 重影問題場景

多場景適應：支持日間/ 夜間 / 隧道等光照動態切換測試

紫創測控Luminbox全光譜準直型太陽光模擬器以精密光學的工程化應用，可有效縮短從基礎研究到工業驗證的周期，為衛星光學載荷的雜散光性能評估提供可靠的“人工太陽”。將實驗室級創新轉化為產業化能力，助力航空航天、能源材料、環境技術等領域的技術革新。
