摘要：分享一個可公開查詢的LOXIM Technologies （深圳市樂而信科技服務有限公司）專利技術，發明專利申請?zhí)?02510666601.4，也是其微孔霧化驅動芯片產品LX8201背后的關鍵創新技術之一，專利標題“一種用MCU直接驅動高壓H橋的微孔霧化片驅動電路”。

申明：以下內容為專利文檔的部分摘取，均來自上述專利所公開的文字和圖片，僅做分享傳播只用，未做任何編輯加工；如有沖突，以公布的專利信息資料為準，進一步的問題解釋或者產品咨詢，請聯系專利權所有人官方資源。

背景

微孔霧化片驅動電路廣泛應用于加濕器、噴霧器等設備中，通過特定頻率的電信號驅動微孔霧化片產生高頻振動，從而實現液體霧化。隨著市場對霧化效果和能效要求的不斷提高，微孔霧化片驅動技術逐漸成為行業關注的焦點。傳統的驅動電路設計不僅需要滿足高效霧化的需求，還要兼顧成本控制和穩定性提升，為相關產品的普及提供了重要支持。

目前，為解決微孔霧化片的高效驅動問題，行業內普遍采用電感諧振型驅動電路或高壓MOS管開關驅動方案。參照圖1，其中，電感諧振型驅動電路通過MCU發出一路PWM信號控制MOS管開關，利用電感與微孔霧化片寄生電容形成振蕩回路，生成高壓波形驅動霧化片 工作。此外，還有采用單端驅動方式的電路設計，通過單個MOS管配合電感和采樣電阻實現 驅動與追頻功能。這些方法雖然在一定程度上滿足了驅動需求，但仍然存在諸多局限性。

要使用高壓MOS管和大容量電感，導致器件成本高昂;二是受元器件離散性影響，MCU輸出驅 動頻率與微孔霧化片固有頻率難以匹配，造成驅動效率低下并增加功耗。這些問題限制了 現有技術在實際應用中的進一步推廣和發展。

?發明內容

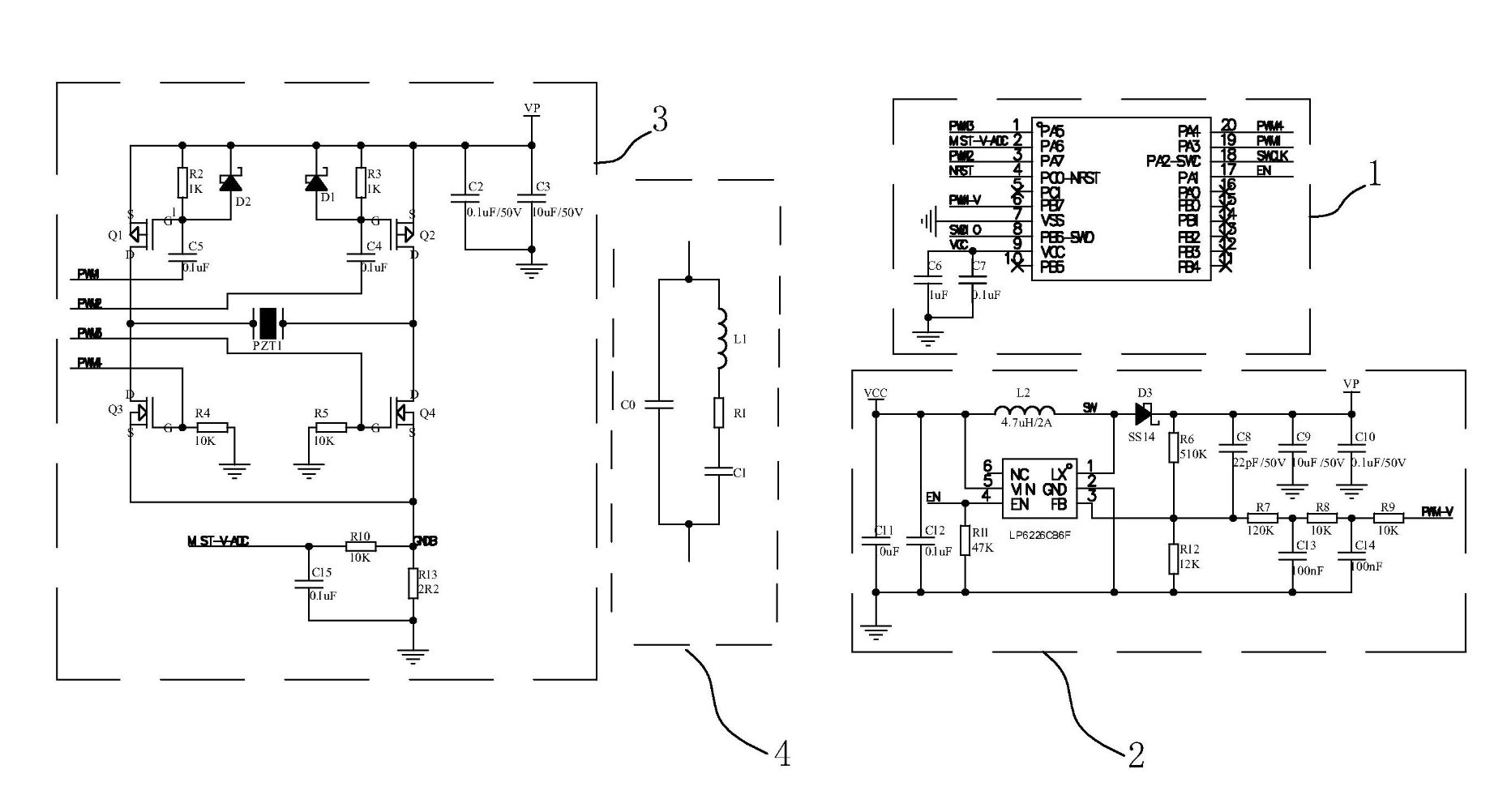

一種用MCU直接驅動高壓H橋的微孔霧化片驅動電路，包括: 主控芯片、升壓電路和霧化驅動電路; 所述升壓電路連接電源輸入端，用于將輸入電壓升壓至10‐36V的高壓VP; 所述霧化驅動電路包括由第一MOS管(Q1)、第二MOS管(Q2)、第三MOS管(Q3)、第四MOS管(Q4)構成的H橋拓撲結構，其中所述第一MOS管漏極與所述第三MOS管漏極連接形成第一橋臂，所述第二MOS管漏極與所述第四MOS管漏極連接形成第二橋臂，所述第一橋臂和第 二橋臂的共接點分別連接微孔霧化片的兩極; 所述主控芯片直接輸出四路相位差為180°的 PWM控制信號，分別驅動的所 述第一MOS管至所述第四MOS管源柵極。

技術特點

通過采用上述技術方案，實現了用MCU直接驅動高壓H橋的微孔霧化片驅動電路。 該方案通過主控芯片輸出四 路 相位差為180°的PWM信號控制H橋拓撲結構中的MOS管，能夠以較低的Vpp值實現與傳統方案相同的霧化效果，從而降低對元器件的要求，顯著減少物料成本，典型應用場景中成本降低25%。同時，內置的追頻算法模塊通過采樣微孔霧化片的電 流信號動態調整PWM頻率f2，使其趨近于微孔霧化片的固有諧振頻率f0，減少了離散器件對 驅動效率的影響，大幅提高驅動效率，典型應用場景中功耗降低20%。

同時，通過采用上述技術方案，能夠?qū)崿F(xiàn)對微孔霧化片固有頻率的精準追蹤。具體而言， 通過在GNDB點設置采樣電阻并結合MCU的ADC功能，系統可以精確檢測電流變化情況。MCU以 最小分頻間距步進在名義頻率+/‐5%范圍內搜索最佳頻率點，確保工作頻率始終接近微孔 霧化片的實際固有頻率。此外，每秒一次的定時追頻機制有效補償了因溫度、負載變化等因 素引起的頻率漂移，從而大幅提升驅動效率并降低能量損耗。

（備注：追頻算法屬于軟件范疇，另有發明專利進行詳盡闡釋）

另外，

驅動電壓VP可根據微孔霧化片的具體參數靈活調整，確 保在不同應用場景下實現最佳驅動效果。獨立的PWM‐V定時器設計有效減少了與主驅動信號之間的相互干擾，提升了系統穩定性。同時，VP電壓值的存儲與默認設定簡化了系統初始 化流程，提高了驅動電路的適應性和可靠性，為微孔霧化片的高效、穩定運行提供了有力保障。

權利要求

基于上述技術發明，專利文件也列出了10項詳盡的權利要求，全方位保障了此創新發明專利的知識產權。

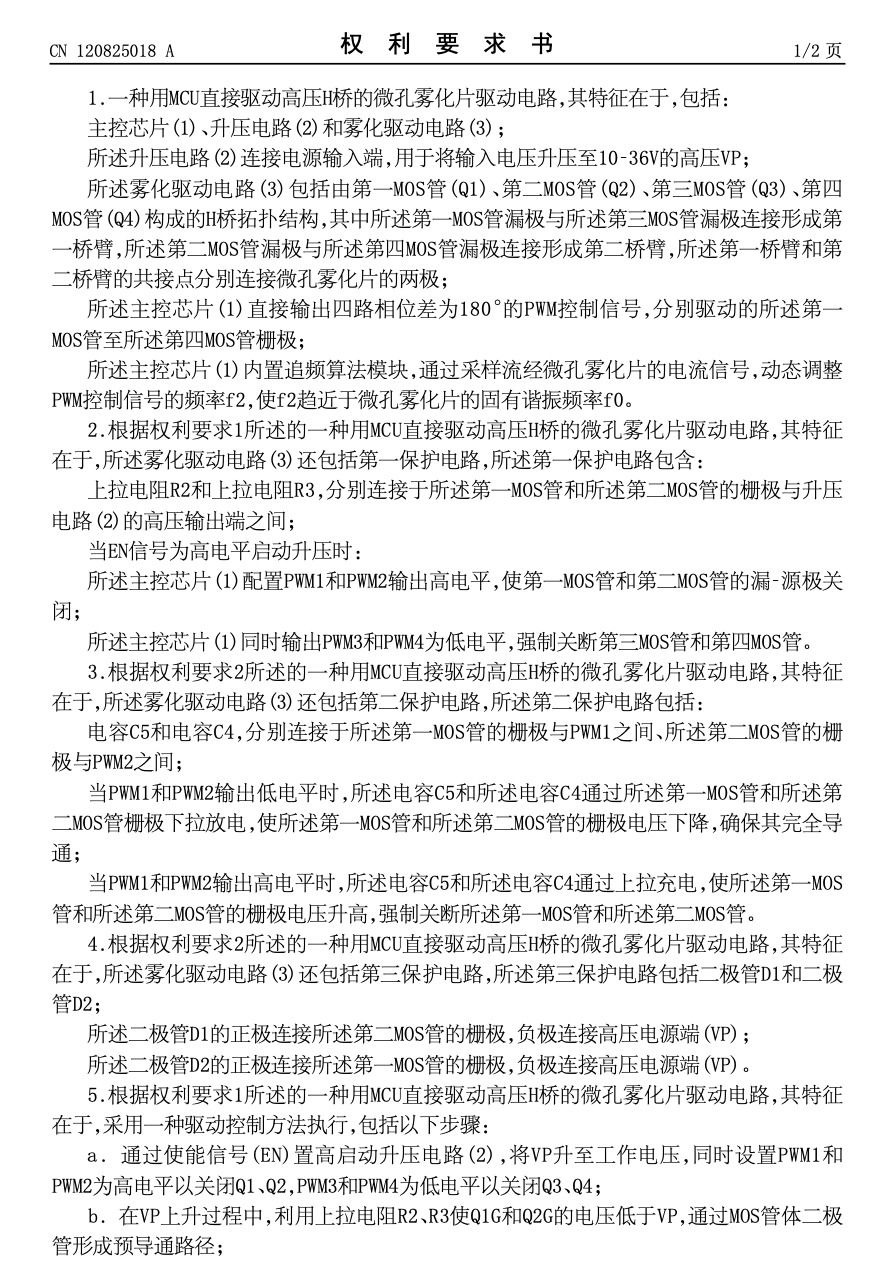

（發明專利權利要求，部分節選）
