“今天在現場聽 Lead Dev Seth 的培訓，短短 15 分鐘，發現 KiCad 的小技巧太多了，非常實用...”

小編一直覺得對 KiCad 已經很了解了，但是早上聽了 15 分鐘培訓后，突然發現 KiCad 還有太多的使用的小技巧要學習，而且這些技巧可能不在文檔里...

比如上面這個圖，看看你能找到幾個有意思的地方...

Stacked Pin（重疊的引腳）

仔細看一下這個 USB 符號，命名標注著 16 個引腳，但實際圖上只有 11 個。因?yàn)榱硗?5 個重疊并被隱藏了。

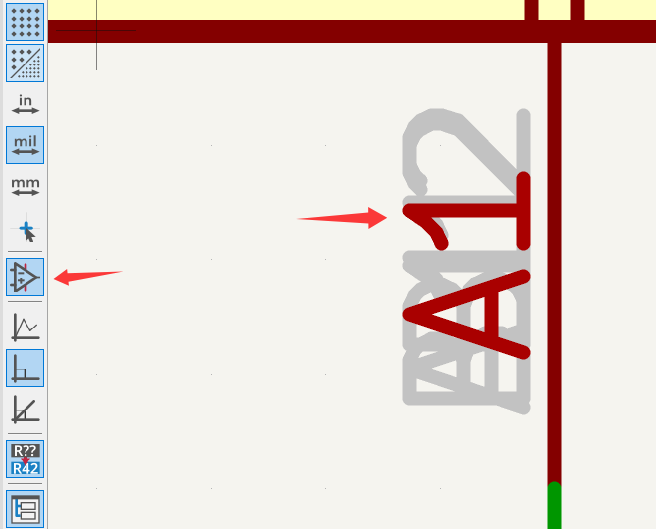

點擊左側工具欄的“顯示隱藏引腳”，這寫引腳就會顯示出來。可以看到，GND 被疊在一起了。這么做整體符號被簡化了，連線的時候 GND 只要連一次就可以了。

當然，重疊的引腳未必適合所有的場景，比如很多 MCU 就不能這么干，因?yàn)椴煌?GND 可能要接不同的網絡。

更精致的網絡標簽

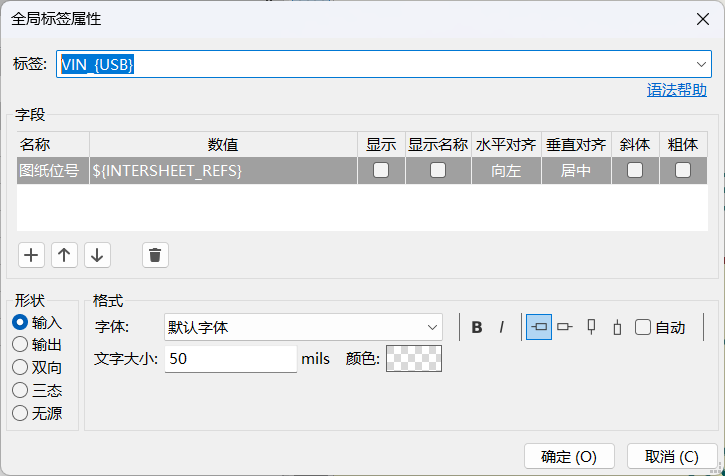

看到這個 Port 的名字了嗎？ VIN 比較大，USB 比較小：

只要用類似語法就可以快速實現：VIN_{USB}

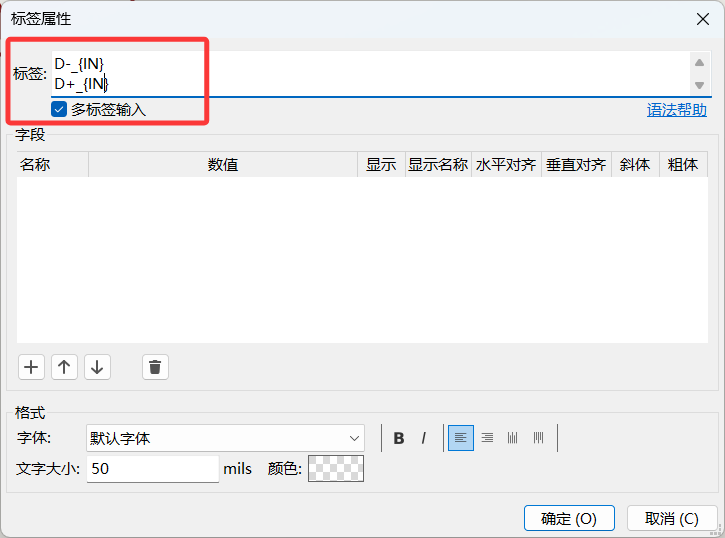

多標簽輸入

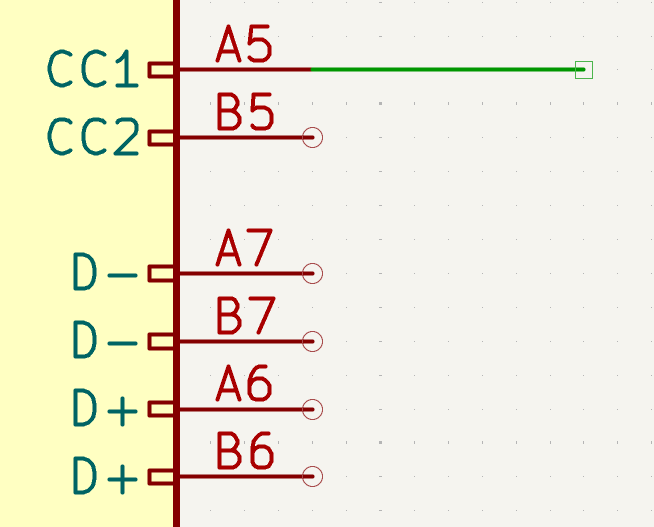

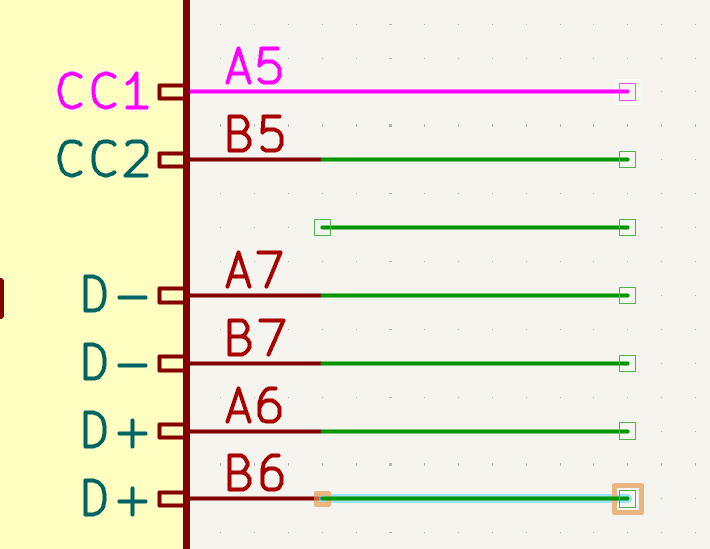

Insert 鍵重復上一個動作

開小差就到這里，繼續學習...
