ASP3605S 是一款高效的同步降壓調節器，能夠提供最大 5A 的輸出電流。它支持 4V 至 15V 的輸入電壓范圍，適用于電池供電設備、汽車電源系統等應用。

頻率范圍： 工作頻率可以通過外接電阻調節，范圍從 800kHz 到 4MHz，允許使用更小的元器件，提高效率。

多相操作： 支持最多 12 相并聯工作，適用于更高電流需求的場合。

輸出電壓： 輸出電壓可調，具有±1%的精準度，參考電壓為 0.6V。

電路原理圖

為什么 PCB Layout 對 DC-DC 至關重要？

高頻開關產生強烈的瞬態電流與dv/dt開關節點（SW）在開關瞬間電壓變化很快，產生強烈的電磁場耦合（電場與磁場）。若走線與元件布局不當，這些能量會耦合到敏感節點（反饋、控制引腳、模擬地等），導致振蕩、誤觸發或 EMI 超標。細長走線或離散連接會增加寄生電阻與寄生電感。大電流流過時產生壓降（降低效率）和尖峰電壓（增加應力、產生 EMI、影響穩定性）。而且地電位噪聲會破壞小信號參考，功率地（PGND）上的切換噪聲如果通過不合理接地路徑回到敏感地（AGND、FB等），會讓反饋環路采樣錯誤，造成輸出紋波、穩態誤差乃至不穩定。大功率器件需要銅皮和合理散熱路徑。布局差會導致局部過熱，影響長期可靠性和性能。GND走線不當，強開關噪聲會在地線上產生共模/差模耦合，影響其它模塊。并且輸入或輸出走線過長會導致壓降，開關損耗與導通損耗增加。使控制環路不穩定或慢響應，需要反饋網絡與補償器件位置遠離芯片引腳，增加相位延遲或寄生，防止造成振蕩或環路帶寬下降。

• 最小化開關回路面積：將電感（L）、高頻輸入電容（Cin）、開關管（或芯片的 SW 引腳）和續流器件（回流二極管或同步 MOSFET）放在一起，形成盡可能緊湊的回路。盡量讓電感靠近 SW 引腳，輸入電容靠近 VIN，引腳地（PGND）靠近電容地端。
• 區分并隔離功率地與信號地（單點或星形連接）：功率地（PGND）即承載大電流的地，包含大電流元件的地端（Cin、Cout、L、MOSFET 源極/二極管等）。信號地（AGND）：反饋網絡、補償元件、小信號器件接到這里。在芯片的 GND 引腳或器件地引處（芯片底部的 Exposed pad）進行單點連接/橋接，避免功率地噪聲進入信號地。
• 采用大面積銅皮接地（鋪銅），減少回路阻抗與電感：使用對地的大銅平面（多層板中至少一層作大銅地平面），將高電流路徑盡量放在同一層或緊鄰層，短而粗的走線+銅皮可以顯著降低寄生。
• 縮短反饋路徑并把補償元件靠近芯片：FB、GND 引腳與反饋電阻、補償電容盡量靠在芯片旁邊，SW 節點為“噪聲源”，應遠離 FB、EN、SS、COMP、參考電壓等敏感腳。
• 熱管理：給芯片底部的 Exposed pad/散熱焊盤足夠的銅量、加熱孔，并把高功率器件靠近散熱路徑布置。

具體布線建議：典型 BUCK Layout 規范

輸入側（VIN、Cin），Cin 應緊貼 VIN 引腳并且靠近 PGND：電容正極連 VIN，引腳負極盡短路徑回到 PGND。若使用多個輸入電容（陶瓷 + 電解 / 鉭），把陶瓷放最靠近 VIN 引腳（高頻濾波），較大容量器件稍后放置以處理低頻紋波。輸入走線盡量粗短，優先使用銅皮。開關SW、L、續流二極管（或同步 MOS）與輸入電容形成主回路，要求最小面積。想象回路的“幾何面積”越小，產生的磁通和輻射越小。在多層板，主回路可放在同一層或相鄰兩層（用過孔短接）。輸出側輸出電容的地也靠近 PGND，Cout盡量靠近輸出端和負載入口，減少輸出走線的分布感抗。如果負載分布在多處，考慮在各處放置去耦電容以抑制局部突發電流。反饋與控制網絡（FB、COMP、EN、SS）將反饋電阻對地與 FB 引腳做成短、直接、獨立的回路，并且把補償電容/電阻緊靠芯片腳。反饋地（AGND）單獨引出并在芯片地處與 PGND 匯合（單點）。

若為兩層板：盡量使用整面為地（大銅平）并在器件下面鋪地。把功率器件地短接到該地面；信號地通過短線到達芯片地腳。若為四層板：建議做連續的地層（例如第2層或第3層），并在第1層放置元件。主回路放在靠近內層地或電源層，減小回路的環路面積與 EMI。

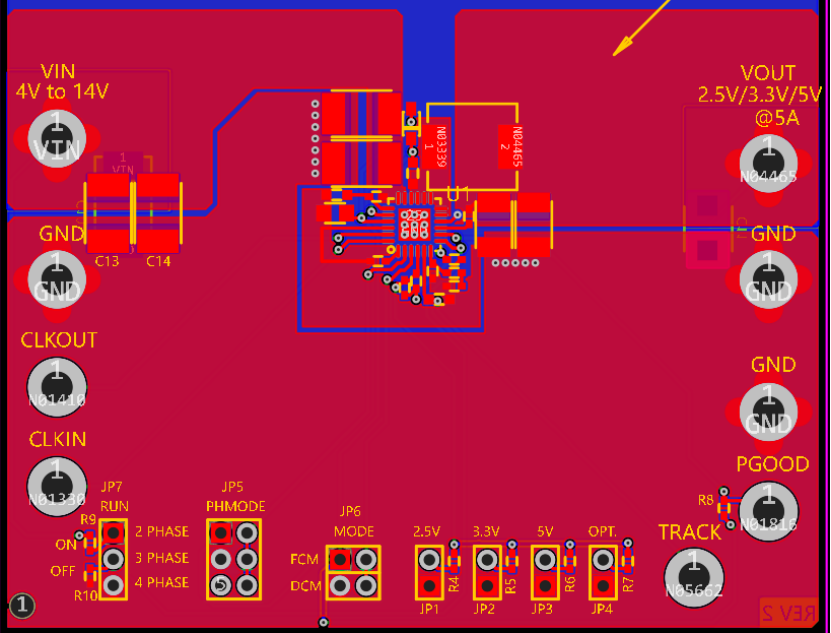

典型BUCK Layout 布局

• 電感放置：靠近 SW 引腳，且與 SW 引腳連線最短。
• 輸入電容：放在 VIN 與 PGND 引腳之間，盡可能貼近封裝引腳。
• 輸出電容：放在 L 與 VOUT 之間，Cout 的地端盡量靠近 PGND。
• 反饋網絡：Rfb1、Rfb2、補償元件靠近芯片 FB 與 GND，引線長度 < 3 mm（視封裝而定）。
• SW 節點：清晰隔離（在 PCB 上做隔離區），遠離 FB/COMP/EN/ADC 引腳。
• 地連接：PGND 的大電流回路使用獨立地銅皮，AGND 的小信號地單點接入芯片 GND。
• 過孔：主回路（例如 L 引腳到內層）的過孔數量足夠，阻抗低；若通過過孔跨層傳輸大電流，過孔要并聯。
• 散熱：芯片底盤焊盤與內層大銅區通過熱過孔相連（適量、均勻分布）。
