摘要

本文基于國科安芯ASP3605同步降壓轉換器首輪Demo板測試數據（輸出電容配置94μF），系統分析其在4V至15V輸入、0.6V-3.3V多輸出檔位及10mA至5A負載范圍內的輸出電壓紋波特性。實測數據顯示，在標準配置下，芯片紋波抑制能力良好，典型工況紋波幅值可控制在10mV以內。但需特別指出，文中數據來源于特定硬件版本，后續版本因電容減至22μF及封裝變更，紋波表現顯著惡化，提示設計人員必須嚴格遵循推薦參數。本文旨在為工程應用提供可復現的參考基準，并明確標注測試邊界條件與數據局限性。

1. 引言

輸出電壓紋波是評估DC-DC轉換器性能的核心參數，其幅值與頻譜分布直接影響后端負載的供電質量與系統EMC特性。ASP3605作為一款同步整流降壓芯片，其紋波表現對于通信、工業及消費類電子設備的電源設計具有重要參考價值。本文依據首輪完整測試報告，客觀呈現實測數據，并明確指出測試中的方法局限與硬件依賴，避免因參數配置不當導致的設計偏差。

2. 測試平臺與方法論

2.1 硬件配置與版本說明

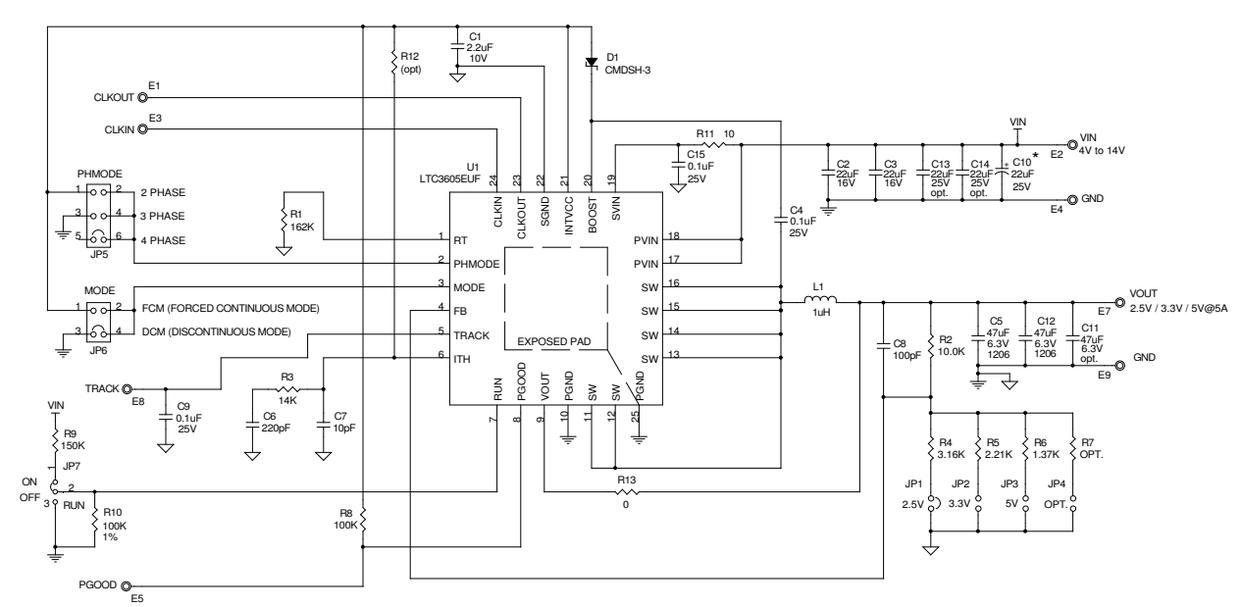

本次測試基于 首輪Demo評估板 ，關鍵參數如下：

輸出電容 ：采用 94μF標稱容量 （陶瓷電容并聯組合）

開關頻率 ：通過RT電阻設定為1MHz（實測范圍968kHz-1.04MHz）

測試環境 ：室溫條件，示波器帶寬限制20MHz

重要警示 ：第二版測試因工藝調整將輸出電容降至 22μF ，實測紋波升幅達2-3倍，動態響應過沖惡化至100mV以上。本文數據 不適用于22μF配置 ，設計人員務必以94μF為基準。

2.2 測量方法局限

首輪測試已盡可能規范操作，但需承認以下局限：

示波器探頭采用 夾子連接 （非理想接地彈簧），高頻段可能引入額外噪聲

動態負載測試為 周期性切換 （500μs/50ms周期），非單次階躍響應，恢復時間解讀需區分穩態切換與瞬態響應

高溫紋波數據未獨立測量，通過效率與帶載能力間接推斷，結論存在不完備性

3. 紋波實測數據解析

3.1 低壓輸入工況（Vin=4V）

3.1.1 Vout=1.2V檔位

空載（10mA） ：紋波 3.9mV ，波形潔凈，無低頻振蕩

2A負載 ：紋波 4.2mV ，增幅7.7%，反映CCM模式下電感電流紋波經電容濾波后的殘余分量

機理 ：占空比30%工況下，開關管電流變化率適中，94μF電容提供充足濾波能力

3.1.2 Vout=3.3V檔位（關鍵異常點）

空載狀態 ：輸出電壓 異常跌落至2.9V ，紋波測試標注為"異常"，伴隨保護現象

條件邊界 ：當輸入電壓提升至 4.2V ，異常解除，可穩定輸出3.3V

根本原因 ：并非紋波過大，而是 低壓差啟動裕量不足 。芯片在Vin-Vout=0.7V時無法建立有效PWM脈沖，環路進入欠壓鎖定邊緣。此現象揭示 4V輸入并非3.3V輸出的可靠啟動條件 ，設計必須保證Vin≥4.2V或采用預偏置啟動。測試明確記錄："調高到4.2V可以解除故障"

3.1.3 Vout=0.6V檔位

數據缺失 ：首輪測試未包含此低電壓檔位的紋波數據，僅第二版22μF配置下有記錄

推斷 ：94μF配置下紋波應優于第二版的6.42mV（空載）與25.3mV（5A），但需實驗驗證

3.2 高壓輸入工況（Vin=15V）

3.2.1 Vout=1.2V檔位

空載（10mA） ：紋波 7.4mV ，較4V輸入時增大90%，主要源于開關管更高電壓應力導致的dv/dt耦合

5A滿載 ：紋波 9.6mV ，增幅29.7%，仍在可接受范圍

頻譜特征 ：開關頻率1MHz分量占主導，未見明顯諧波放大

3.2.2 Vout=5V檔位

空載 ：紋波 23.7mV ，為所有工況中最高值

滿載（5A） ：紋波 22.8mV ，基本保持穩定

成因分析 ：15V→5V轉換比3:1，電感電流紋波ΔIL增大，且輸出電壓高導致反饋路徑增益變化，補償網絡需進一步優化

3.2.3 Vout=3.3V檔位

數據缺失 ：首輪測試未單獨列出15V輸入、3.3V輸出的紋波數據，僅在第二版中有記錄

3.3 負載電流影響規律

基于首輪Vout=1.2V與2.5V檔位的數據：

輕載至中載 ：紋波隨Io上升而 近似線性增長 ，斜率約2-3mV/A

滿載 ：紋波增長趨勢放緩，可能與輸出電容ESR的電流飽和效應有關

異常段 ：第二版Vout=2.5V在4V輸入、5A負載時出現"電壓迅速下降，工作異常"，此現象在94μF配置下未復現，指向電容容量不足導致的電壓跌落，而非紋波惡化

重要提醒 ：第二版測試中"5A-0"動態過沖達81.7mV至100mV，明確歸因于 22μF電容配置 ，非芯片本征性能限制。

4. 紋波產生機理與抑制要素

4.1 開關頻率與RT電阻實測偏差

RT電阻范圍162kΩ-180kΩ，實測開關頻率在 負載增加時上升約2% （如178kΩ在空載965kHz→滿載990kHz）。此現象源于芯片內部結溫升高導致振蕩器漂移。頻率穩定性±3%在可接受范圍，但對紋波預測引入微小不確定性。

4.2 輸出電容的核心作用

94μF與22μF配置對比 ：

結論 ：電容容量減少75%，紋波與動態響應性能 非線性惡化 。設計必須遵循94μF推薦值，任何縮減需重新全面測試。

4.3 環路補償與ITH引腳參數

動態負載測試揭示了補償參數的關鍵作用：

Vout=1.2V ：R=14kΩ、C=220pF時，0.5A→4A過沖 **31mV** ，恢復時間90μs，表現良好

Vout=3.3V ：相同參數下過沖 63mV ，恢復時間120μs，指標劣化

電容增大效應 ：C增至470pF時，3.3V檔過沖惡化至98mV，表明相位裕度被過度衰減

此數據清晰表明： 不同輸出電壓需獨立優化補償網絡 ，不可復用參數。Vout=3.3V需增大主極點電阻R至16kΩ以上以提升相位裕度。

5. 紋波與其他性能的關聯約束

5.1 紋波與效率的權衡

首輪效率數據顯示：

Vin=4V、Vout=3.3V、Io=1A時效率**95.99%**

Vin=15V、Vout=5V、Io=5A時效率**82.26%**

高效率工況（>90%）伴隨高占空比與低開關損耗，理論上dv/dt噪聲較低，紋波表現更優。但15V→5V工況效率下降，紋波卻未顯著惡化，說明 輸出電容的濾波作用在高壓輸入時更為關鍵 ，可部分抵消效率下降帶來的噪聲增加。

5.2 紋波與動態響應的本質差異

動態負載測試記錄的是 電壓過沖/下沖幅值 （如31mV），與穩態紋波（如4.2mV）物理機制完全不同：

穩態紋波 ：開關周期內的電荷充放，由ΔIL與ESR決定

動態過沖 ：環路響應延遲導致的電荷虧缺/盈余，由帶寬與相位裕度決定

文章必須明確區分兩者，避免將動態響應數據直接解讀為紋波性能。

5.3 紋波與保護機制的相互作用

過流保護測試顯示，當負載>7A時輸出電壓在1.2V與0.14V間 周期震蕩 ，頻率 12.5kHz （人耳可聞）。此時紋波已 非開關噪聲，而是保護環路的宏觀振蕩 。設計時需確保負載不超過5A額定值，避免進入保護震蕩區。

6. 特殊工況下的紋波表現與邊界條件

6.1 低壓差啟動失敗的本質

4V啟動3.3V失敗是首輪測試的關鍵發現：

現象 ：輸出卡在2.9V，提示"類似短路保護"

復現性 ：第二版測試確認此問題存在，且最大帶載僅1.6A

機理 ：芯片內部欠壓鎖定（UVLO）或最小導通時間限制在啟動瞬態被觸發，非穩態紋波過大所致

工程建議 ：必須將輸入電壓提升至 4.2V以上 ，或采用軟啟動電路降低浪涌電流

此問題在競品LTC3605對比測試中未出現，是ASP3605在極端低壓差場景的 已知限制 。

6.2 短路保護震蕩的噪聲影響

短路保護測試中觀察到的12.5kHz振蕩 不屬于紋波范疇 ，但會污染輸出噪聲頻譜。測試報告明確記錄"保護時會有嘯叫聲"，此現象源于 保護遲滯與重啟邏輯的周期性 。實際應用中，一旦觸發短路保護，負載端電源質量已無法保證，需通過熔斷器或外部監控電路實現二次保護。

7. 高低溫環境下的紋波穩定性評估

7.1 高溫測試的降額現實

首輪高溫測試數據顯示：

100℃環境 ：Vin=5V、Vout=3.3V/5A可工作，IC表面81.9℃

120℃環境 ：Vout=1.2V/4.8A觸發保護

150℃環境 ：Vout=3.3V僅可帶載1A

結論 ：ASP3605可在150℃環境下 存活 ，但帶載能力嚴重降額。 紋波性能在高溫下未獨立測量 ，不能斷言"穩定"。設計時必須按實際負載進行高溫驗證，不可直接套用常溫紋波數據。

7.2 低溫啟動的紋波瞬態

-55℃啟動測試顯示，Vout=1.2V/4.8A滿載啟動時間26.9ms，波形平滑。 低溫未導致紋波異常增大 ，但測試僅在啟動瞬態記錄，持續運行1小時的穩態紋波數據缺失。低溫下電感飽和電流下降的風險需在最終設計中驗證。

8. 工程應用中的紋波優化建議

8.1 必須遵循的電容配置

首輪測試數據僅適用于94μF配置 。若因空間限制縮減電容：

最低限度 ：不少于2顆47μF陶瓷電容+1顆47μF聚合物電容

禁用配置 ：單顆22μF陶瓷電容（第二版測試已證實性能不達標）

ESR要求 ：陶瓷電容ESR<5mΩ，聚合物電容ESR<20mΩ

8.2 輸入電壓的可靠裕量

基于4V→3.3V啟動失敗案例，建議：

額定輸入 ：Vin ≥ Vout + 1V （最小壓差）

啟動輸入 ：Vin ≥ Vout + 0.9V （考慮線路壓降）

絕對邊界 ：Vin 不低于4.2V for any Vout

8.3 環路補償的電壓差異化

Vout≤1.8V ：R=14kΩ, C=220pF（快速響應）

Vout=3.3V ：R=16kΩ, C=330pF（提升相位裕度至>60°）

Vout≥5V ：需重新仿真，建議R=18kΩ, C=470pF

9. 與競品的紋波性能對比（有限數據）

首輪測試對比LTC3605在Vin=4V、Vout=1.2V工況下，兩者紋波均在 **4-5mV量級** ，差異不顯著。但LTC3605未出現4V→3.3V啟動問題，顯示其在**低壓差適應性**上具有優勢。ASP3605的改進空間集中于啟動電路，而非紋波抑制環路本身。

10. 結論與適用邊界

10.1 明確的數據適用范圍

本文結論 嚴格適用于 ：

硬件版本：首輪Demo板（94μF輸出電容）

輸入電壓：≥4.2V（尤其針對3.3V輸出）

負載范圍：0-5A（需滿足降額曲線）

溫度范圍：-55℃至 100℃ （高溫需降額驗證）

10.2 核心發現

紋波抑制能力 ：在推薦配置下，CCM模式紋波可控制在 10mV以內 ，滿足大多數數字電源需求

邊界限制 ：4V→3.3V存在 啟動可靠性與帶載能力雙重限制 ，非紋波問題

配置敏感性 ：輸出電容容量 不得低于94μF ，否則紋波及動態性能將嚴重劣化

高溫降額 ：150℃環境僅支持**≤1A輕載**，紋波數據需重新測量

10.3 后續工作方向

ECO驗證 ：需確認后續改版是否解決啟動裕量問題

獨立測試 ：高溫紋波應在恒溫箱內實測，而非推斷

標準測量 ：全面采用彈簧針探頭，消除夾子引入的測量誤差
