在ARM64架構的Linux內核開發中，arch/arm64/kernel/head.S是一個繞不開的關鍵文件——它是內核啟動早期的“橋梁”，承接Bootloader與內核初始化核心邏輯。本文將從文件定位、核心知識點、調試要點、開發意義四個維度展開，帶大家吃透這個底層匯編文件，文末還會通過流程圖梳理關鍵流程，助力開發者打通ARM64內核啟動的“任督二脈”。

一、本文核心內容預告

在正式分析前，先明確本文將覆蓋的核心內容，方便大家?guī)е繕?biāo)閱讀：

1.文件定位與核心作用：搞懂head.S在ARM64內核啟動流程中的“角色”，以及它為何是啟動環節的“必經之路”；

2.關鍵知識點拆解：結合代碼片段與流程圖，詳解EL等級切換、頁表初始化、MMU使能等核心邏輯；

3.調試關鍵關注點：明確調試head.S階段時需重點監控的寄存器、斷點與日志，快速定位啟動故障；

4.開發實踐意義：分析理解head.S對內核移植、性能優化、故障排查的實際價值。

二、head.S：ARM64內核啟動的“第一塊磚”

要理解head.S，首先要明確它在整個啟動流程中的位置。ARM64內核啟動的簡化鏈路如下：

Bootloader（如U-Boot）→ head.S → start_kernel（C語言初始化入口）

當Bootloader完成硬件初始化（如內存、時鐘）后，會將內核鏡像加載到指定內存地址，隨后跳轉到head.S的入口（_start標簽）。此時內核尚未進入C語言環境，head.S的核心作用就是：

?完成CPU異常等級（EL）切換（如從EL2Hypervisor模式切到EL1內核模式）；

?初始化早期頁表，為啟用MMU（內存管理單元）做準備；

?配置異常向量表，處理啟動階段的異常；

?初始化內核棧，為跳轉到C語言函數（start_kernel）鋪路。

簡單說，head.S是“匯編初始化”到“C語言初始化”的過渡層，沒有它，內核無法進入正常的C語言執行環境。

三、head.S關鍵知識點拆解（附流程圖）

head.S的代碼以匯編指令為主，邏輯緊湊且高度依賴ARM64架構特性。下面拆解4個核心知識點，并通過流程圖梳理整體流程。

1.異常等級（EL）切換：從EL2到EL1

ARM64架構定義了4個異常等級（EL0~EL3，權限從低到高），Bootloader通常運行在EL2（支持虛擬化），而Linux內核運行在EL1（內核特權級）。head.S的el2_setup函數負責完成EL2到EL1的切換，核心步驟如下：

?配置EL2的系統寄存器（如HCR_EL2），禁用EL2對EL1的監控；

?設置EL1的狀態寄存器（如SPSR_EL2），指定EL1的執行模式（AArch64、中斷使能）；

?通過eret指令從EL2跳轉到EL1的入口地址（el1_entry）。

2.早期頁表初始化：為MMU啟用打基礎

ARM64要求啟用MMU前必須配置頁表（不支持實模式），head.S的__create_page_tables函數負責初始化早期頁表，核心邏輯如下：

?分配頁表內存（通常從內核鏡像末尾的臨時內存區域獲?。?/span>

?建立“內核鏡像區域”的頁表映射（物理地址→虛擬地址，采用大頁（2MB/1GB）提升效率）；

?建立“異常向量表區域”的頁表映射（確保異常處理地址可訪問）；

?配置頁表項的權限（如可讀可寫、執行禁止（XN）、緩存策略）。

早期頁表的映射范圍較?。▋H覆蓋內核鏡像和關鍵區域），后續start_kernel會初始化完整頁表。

3. MMU啟用：進入虛擬地址模式

MMU是ARM64內存管理的核心，啟用MMU后CPU將通過虛擬地址訪問內存。head.S的__primary_switch函數負責啟用MMU，核心步驟：

?將頁表基地址寫入TTBR0_EL1（EL1的頁表基地址寄存器）；

?配置內存屬性寄存器（如SCTLR_EL1），設置緩存、對齊檢查等開關；

?通過isb指令刷新指令流水線，確保MMU配置生效；

?驗證MMU是否啟用成功（訪問虛擬地址，確認地址轉換正常）。

MMU啟用后，內核正式進入虛擬地址模式，后續所有內存訪問均基于虛擬地址。

4.異常向量表設置：處理啟動階段異常

異常向量表是CPU發生異常（如中斷、缺頁）時的“入口地址表”，head.S的__vectors標簽定義了ARM64的異常向量表，核心特性：

?向量表大小固定（256字節，每個異常類型對應16字節的入口）；

?支持8種異常類型（如EL1的同步異常、IRQ中斷、FIQ中斷）；

?每個異常入口會保存現場（如寄存器值），并跳轉到對應的異常處理函數。

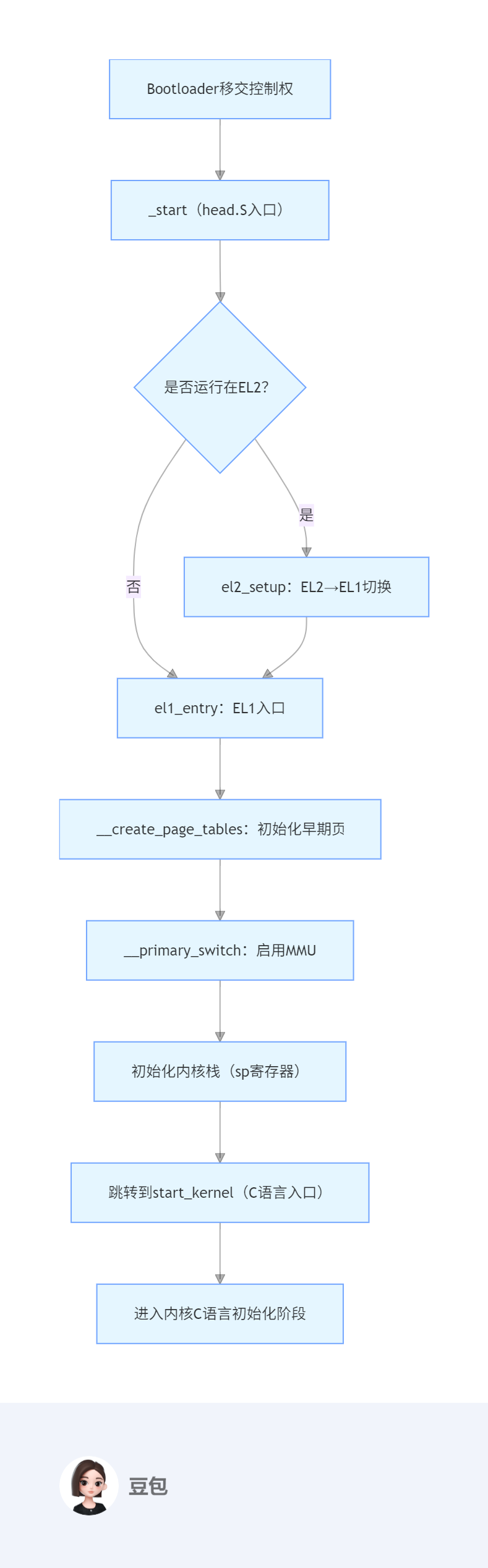

5. head.S啟動流程總覽（流程圖）

通過mermaid流程圖梳理head.S的核心執行鏈路，幫助大家建立全局認知：

四、調試head.S：重點關注這些“關鍵節點”

head.S運行在kernel啟動最早期，此時C語言日志（如printk）尚未生效，調試難度較高。以下是調試該階段需重點關注的內容，幫助快速定位故障。

1.寄存器監控：關鍵寄存器反映執行狀態

調試時需通過JTAG/SWD工具監控以下核心寄存器，判斷流程是否正常：

?異常等級相關：CurrentEL（查看當前EL等級，確認是否成功切到EL1）、SPSR_EL2（EL1的狀態配置是否正確）；

?頁表相關：TTBR0_EL1（頁表基地址是否正確）、ESR_EL1（若發生異常，該寄存器存儲異常原因）；

?內存相關：sp（內核棧指針是否指向合法內存區域）。

2.斷點設置：瞄準核心函數標簽

在調試工具（如GDB）中，針對head.S的核心標簽設置斷點，逐步跟蹤執行流程：

?_start：確認Bootloader是否正確跳轉到head.S入口；

?el2_setup/el1_entry：驗證異常等級切換是否正常；

?__create_page_tables：檢查頁表初始化后的數據（如頁表基地址對應的內存值）；

?__primary_switch：監控MMU啟用前后的地址轉換是否正常（可通過x命令查看虛擬地址對應的物理地址）。

3.故障定位：常見問題與排查思路

若內核卡在head.S階段（如無響應、重啟），可按以下思路排查：

?MMU啟用失敗：檢查TTBR0_EL1是否指向正確的頁表基地址，頁表項的權限和映射是否正確；

?EL等級切換失敗：查看CurrentEL寄存器，若仍停留在EL2，需檢查HCR_EL2和SPSR_EL2的配置；

?異常向量表錯誤：若發生同步異常，查看ESR_EL1的異常原因，確認向量表地址是否正確映射。

五、理解head.S：對開發的3大核心意義

head.S看似是“底層匯編代碼”，但對ARM64內核開發至關重要，其實際意義體現在三個維度：

1.內核移植的“敲門磚”

當將Linux內核移植到新的ARM64開發板時，head.S是首當其沖需要適配的文件：

?若硬件內存布局變化（如內核鏡像加載地址、頁表內存區域），需修改__create_page_tables的映射邏輯；

?若CPU異常等級配置不同（如Bootloader運行在EL3），需新增el3_setup函數處理EL3到EL1的切換；

?若硬件緩存策略特殊，需調整頁表項的緩存屬性（如MAIR_EL1寄存器配置）。

2.啟動性能優化的“關鍵點”

head.S的執行效率直接影響內核啟動速度，優化方向包括：

?簡化頁表初始化邏輯：采用更大的頁（如1GB大頁）減少頁表項數量，降低初始化耗時；

?合并冗余指令：如EL等級切換和MMU配置中的重復寄存器操作，可通過宏定義簡化；

?減少異常處理開銷：優化異常向量表的入口邏輯，縮短異常響應時間。

3.底層故障排查的“金鑰匙”

當內核啟動出現“早期崩潰”（如start_kernel前panic），head.S是排查的核心突破口：

?若內核卡在MMU啟用后，可通過斷點確認TTBR0_EL1和SCTLR_EL1的配置，排查頁表映射錯誤；

?若發生EL2切換失敗，可監控eret指令前后的寄存器值，定位HCR_EL2的配置問題；

?若異常向量表觸發錯誤，可檢查向量表的地址映射和權限，確認是否被意外修改。

六、總結：head.S是ARM64內核的“啟動基石”

head.S作為ARM64內核啟動的“第一塊匯編代碼”，看似代碼量不大（約500行），卻承載了異常等級切換、頁表初始化、MMU啟用等核心功能——它是內核從“硬件初始化”到“軟件初始化”的橋梁，也是理解ARM64架構與Linux內核底層邏輯的“鑰匙”。

對于開發者而言，吃透head.S不僅能應對內核移植、性能優化、故障排查等實際需求，更能深入理解ARM64的特權級管理、內存虛擬化等底層機制，為后續定制內核、開發驅動打下堅實基礎。

如果大家在閱讀head.S源碼時遇到具體問題（如某段匯編指令不懂、調試時卡殼），歡迎在評論區交流，后續可針對細節展開更深入的分析！
