該AFE7071是一款雙通道14位65MSPS數模轉換器（DAC），集成了可編程四階基帶濾波器和模擬正交調制器。該AFE7071包括額外的數字信號處理功能，例如正交調制器校正電路，提供LO和邊帶抑制功能。該AFE7071具有交錯式14位1.8V至3.3V CMOS輸入。該AFE7071提供 20 MHz 的射頻信號帶寬，射頻輸出頻率范圍為 100 MHz 至 2.7 GHz。

AFE7071封裝為7mm×7mm、48引腳QFN封裝。該AFE7071額定在整個工業溫度范圍（–40°C 至 85°C）內。
*附件：afe7071.pdf

特性

• 最大采樣率：65 MSPS
• 低功耗：334 mW
• 交錯式CMOS輸入，1.8–3.3 V IOVDD
• 用于獨立數據和DAC時鐘的輸入FIFO
• 用于寄存器編程的3引腳或4引腳SPI接口
• 正交調制器校正：邊帶和LO抑制的增益、相位、失調
• 具有可編程帶寬的模擬基帶濾波器：最大射頻帶寬為20 MHz
• 射頻頻率范圍：100 MHz 至 2.7 GHz
• 封裝：48引腳QFN（7mm×7mm）

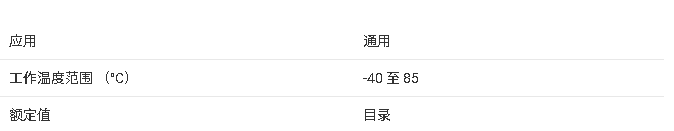

參數

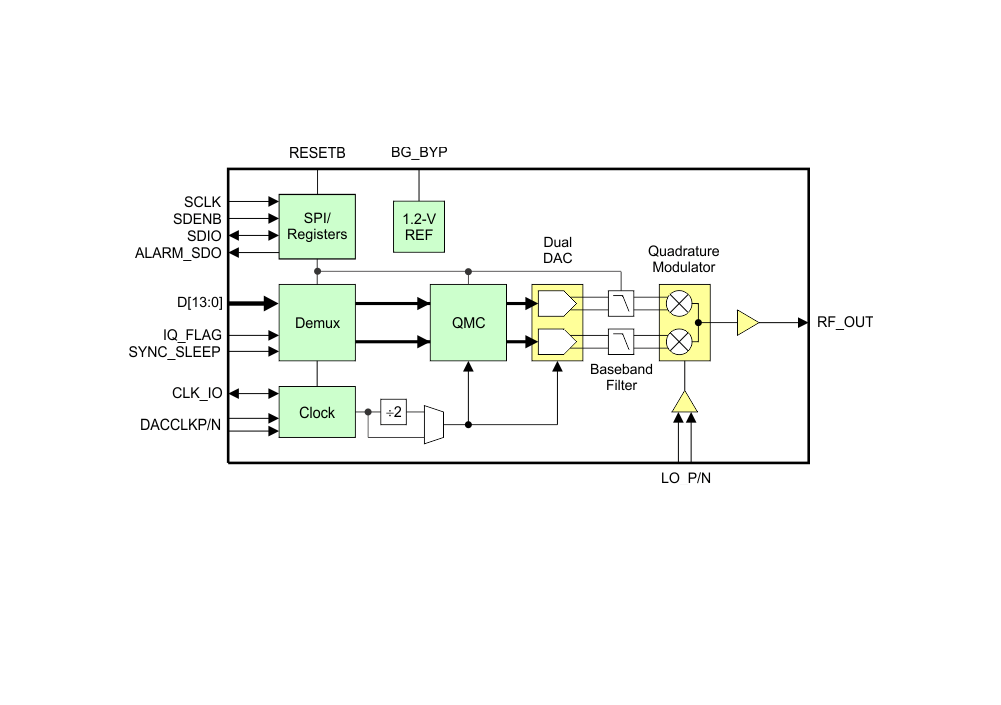

方框圖

?一、產品概述?
AFE7071是德州儀器(TI)推出的一款高性能雙通道14位數模轉換器，集成模擬正交調制器和可編程基帶濾波器。該器件最大采樣率為65 MSPS，采用48引腳QFN封裝（7mm×7mm），專為低功耗和緊湊型軟件定義無線電設計。

?二、核心特性?

• ?通道數?：雙通道DAC
• ?分辨率?：14位
• ?最大采樣率?：65 MSPS
• ?低功耗?：334 mW（典型值）
• ?輸入接口?：交錯CMOS輸入，1.8-3.3 V IOVDD
• ?集成功能?：模擬正交調制器、第四階基帶濾波器
• ?RF頻率范圍?：100 MHz至2.7 GHz
• ?RF信號帶寬?：20 MHz最大

?三、主要功能模塊?

?1. 數模轉換器?

• 雙通道14位DAC
• 支持65 MSPS采樣率
• 交錯數據輸入格式

?2. 正交調制器?

• 集成模擬正交調制器
• 支持LO和邊帶抑制功能
• 包含增益、相位、偏移校正電路

?3. 基帶濾波器?

• 可編程帶寬第四階濾波器
• 最大20 MHz RF帶寬
• 可調濾波器設置（Filtertune 0-8）

?4. 數字信號處理?

• 正交調制器校正(QMC)電路
• 輸入FIFO用于獨立數據和DAC時鐘
• 3或4引腳SPI接口用于寄存器編程

?四、電氣特性?

?電源要求?：

• IOVDD：1.71-3.6 V（CMOS I/O電源）
• DVDD18、CLKVDD18、DACVDD18：1.71-1.89 V
• DACVDD33、MODVDD33：3.15-3.45 V
• FUSEVDD18：1.71-3.6 V

?功耗性能?：

• 正常工作模式：334 mW
• 睡眠模式（帶時鐘）：8-25 mW
• 睡眠模式（無時鐘）：5-25 mW

?五、時鐘模式?

?1. 雙輸入時鐘模式?

• 提供差分DAC時鐘和單端CMOS數據鎖存時鐘
• FIFO啟用以吸收時鐘域相位差

?2. 雙輸出時鐘模式?

• AFE7071輸出數據鎖存時鐘
• FIFO旁路，確定性延遲

?3. 單差分DDR時鐘模式?

• 僅需提供差分DAC時鐘
• 上升沿鎖存I數據，下降沿鎖存Q數據

?六、串行接口?

• 支持3引腳或4引腳SPI配置
• 可編程寄存器訪問
• 兼容大多數同步傳輸格式

?七、寄存器配置?
包含32個配置寄存器（CONFIG0-CONFIG31），主要功能包括：

• 時鐘模式選擇
• 功耗管理控制
• QMC參數設置
• FIFO配置和報警管理

?八、性能指標?

?RF輸出參數?（典型值）：

• ?輸出功率?：-1.5至0.3 dBm（隨LO頻率變化）
• ?OIP3?：17-19 dBm
• ?OIP2?：48-67 dBm
• ?載波泄漏?：36-45 dBc（未校正）
• ?邊帶抑制?：27-42 dBc（未校正）
• ?噪聲譜密度?：137-143 dBc/Hz

?九、應用領域?

• 低功耗緊湊型軟件定義無線電
• 毫微微和微微蜂窩基站
• 無線通信基礎設施

?十、封裝信息?

• ?封裝類型?：48引腳QFN（RGZ）
• ?封裝尺寸?：7mm×7mm
• ?工作溫度?：-40°C至85°C
• ?訂購代碼?：AFE7071IRGZR（卷帶）、AFE7071IRGZT（卷帶）
