AMC1204-Q1 是一款 1 位數字輸出、隔離式 Δ-Σ 調制器，時鐘頻率高達 20 MHz。調制器輸出的數字隔離由二氧化硅（SiO 2 ）屏障，具有很強的抗磁干擾能力。該屏障經認證可提供高達 4250 V 的基本電流隔離峰符合 UL1577、IEC60747-5-2 和 CSA 標準或規范。
*附件：amc1204-q1.pdf

AMC1204-Q1 提供單芯片解決方案，用于測量隔離柵上分流電阻的小信號。這些類型的電阻器通常用于檢測電機控制逆變器、綠色能源發電系統和其他工業應用中的電流。AMC1204-Q1差分輸入可輕松連接到分流電阻或其他低電平信號源。內部基準電壓源無需外部元件。當與適當?shù)耐獠繑?shù)字濾波器一起使用時，在78 kSPS的數據速率下可實現14的有效位數（ENOB）。

調制器使用5 V模擬電源（AVDD），而隔離式數字接口采用3 V、3.3 V或5 V電源（DVDD）工作。AMC1204-Q1 采用 SO-16 （DW） 封裝，額定溫度范圍為 –40°C 至 125°C。

特性

• 符合汽車應用標準
• AEC-Q100 認證，結果如下
  • 器件溫度等級 1：–40°C 至 125°C
    環境工作溫度范圍
  • 設備 HBM ESD 分類等級 H2
  • 設備 CDM ESD 分類級別 C3B
• ±250mV輸入電壓范圍針對分流電阻進行了優化
• 經認證的數字隔離：
  • CSA、IEC60747-5-2 和 UL1577 認證
  • 隔離電壓：4250 V峰
  • 工作電壓：1200 V峰
  • 瞬態抗擾度：15 kV/μs
• 隔離柵壽命長（參見應用報告SLLA197）
• 高電磁場抗擾度
  （參見應用筆記 SLLA181A）
• 出色的交流性能：
  • 信噪比：84 dB（最小值）
  • 總諧波擾：–80 dB（最大值）
• 出色的直流精度：
  • INL：±8 LSB（最大）
  • 增益誤差：±2.5%（最大值）
• 外部時鐘輸入，更易于同步
• 在擴展的汽車溫度范圍內完全指定

參數

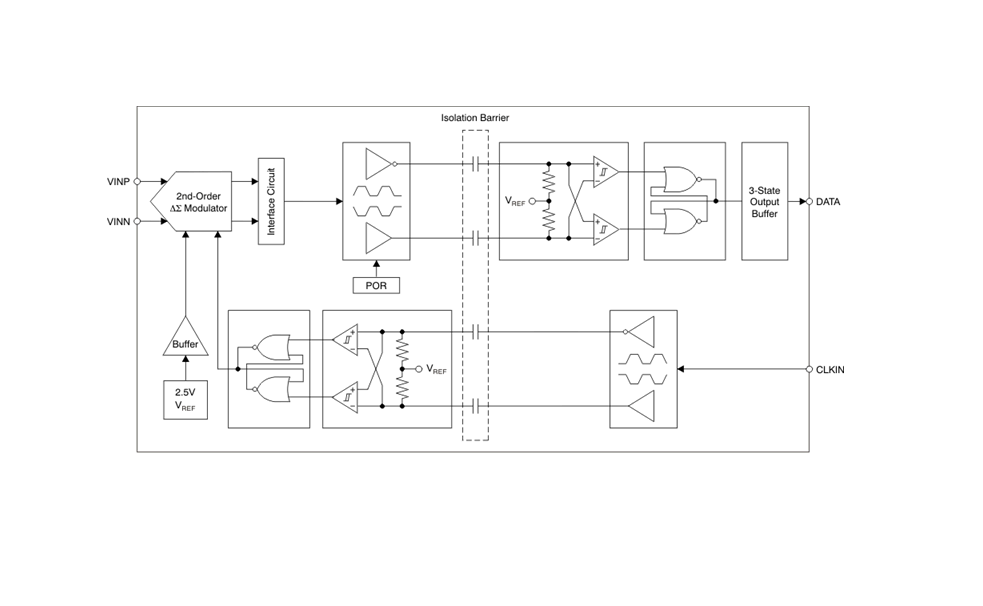

方框圖

?一、產品概述?
AMC1204-Q1是德州儀器(TI)推出的一款專為汽車應用設計的20MHz二階隔離式Δ-Σ調制器，主要用于電流分流測量。該器件采用二氧化硅(SiO2)隔離屏障，提供高達4250 VPEAK的隔離電壓，通過UL1577、IEC60747-5-2和CSA認證。

?二、核心特性?

• ?汽車級認證?：AEC-Q100 Grade 1（-40°C至125°C）
• ?隔離性能?：
  • 工作電壓：1200 VPEAK
  • 瞬態抗擾度：15 kV/μs
  • 電磁場高抗擾度
• ?輸入范圍?：±250mV（優化用于分流電阻）
• ?時鐘頻率?：最高20MHz
• ?性能指標?：
  • 信噪比(SNR)：84 dB（最小值）
  • 總諧波失真(THD)：-80 dB（最大值）
  • 積分非線性(INL)：±8 LSB（最大值）
  • 增益誤差：±2.5%（最大值）

?三、電氣特性?

?電源要求?：

• ? 模擬電源(AVDD) ?：4.5V至5.5V
• ? 數字電源(DVDD) ?：2.7V至5.5V

?功耗性能?：

• ? 模擬電源電流(IAVDD) ?：11-16mA
• ? 數字電源電流(IDVDD) ?：
  • 2.7V-3.6V：2-4mA
  • 4.5V-5.5V：2.8-5mA
• ?總功耗?：61.6-102.4mW

?四、功能模塊?

?1. 模擬輸入電路?

• 采用開關電容電路實現二階調制器
• 差分輸入架構
• 輸入電容：7pF（典型值）
• 差分輸入電阻：12.5kΩ（典型值）

?2. 調制器核心?

• 二階Δ-Σ調制器拓撲
• 1位數字輸出
• 內置2.5V參考電壓

?3. 隔離屏障?

• 基于SiO2的電容隔離
• 屏障電容：1.2pF（輸入到輸出）
• 隔離電阻：>1012Ω

? 五、引腳配置（SO-16封裝） ?

?六、典型應用?

?主要應用領域?：

• 基于分流電阻的電流檢測
• 電機控制
• 綠色能源系統
• 逆變器應用
• 不間斷電源

?典型連接配置?：

• 分流電阻直接連接到VINP和VINN
• 可選RC輸入濾波器
• 外部時鐘輸入用于系統同步

?七、數字濾波器建議?

?推薦濾波器類型?：

• ?sinc3濾波器?：提供最佳性能與硬件復雜度平衡
• ?輸出數據率?：fDATA = fCLK/OSR
• ?典型OSR?：16-256
• ? 有效位數(ENOB) ?：14位（78kSPS時）

?八、安全與隔離特性?

?安全限值?：

• 安全輸入/輸出電流：10mA（最大值）
• 最大外殼溫度：150°C

?隔離參數?：

• 最小空氣間隙：7.9mm
• 最小爬電距離：7.9mm
• 污染等級：2
• 安裝分類：I-IV

?九、封裝信息?

• ?封裝類型?：SO-16(DW)
• ?訂購代碼?：AMC1204QDWRQ1
• ?熱阻?：θJA = 78.5°C/W

?十、布局建議?

• 去耦電容應靠近AVDD引腳
• 保持隔離區域的清潔度
• 信號走線應緊密布線

該文檔詳細介紹了AMC1204-Q1的技術規格、電氣特性、應用指南和安全認證信息，為汽車和工業應用中的高精度電流測量提供了完整的解決方案，特別強調了通過高質量隔離實現的系統可靠性和安全性。
