車載攝像頭制造中，Hold支架的點膠工藝直接影響攝像頭結構的穩固性和成像質量。傳統點膠方式因缺乏實時測控手段，面臨三大核心挑戰：

膠量一致性差：點膠閥與工件表面距離波動導致膠點直徑和出膠量不穩定，易出現溢膠或膠量不足。

撞針風險高：工件定位公差或平整度誤差在高速點膠中易引發撞針，造成設備損壞與生產中斷。

精度與速度矛盾：支架結構尺寸小且點膠軌跡復雜，普通傳感器難以兼顧±0.01mm精度與毫秒級響應。

02

測量需求



測量項目

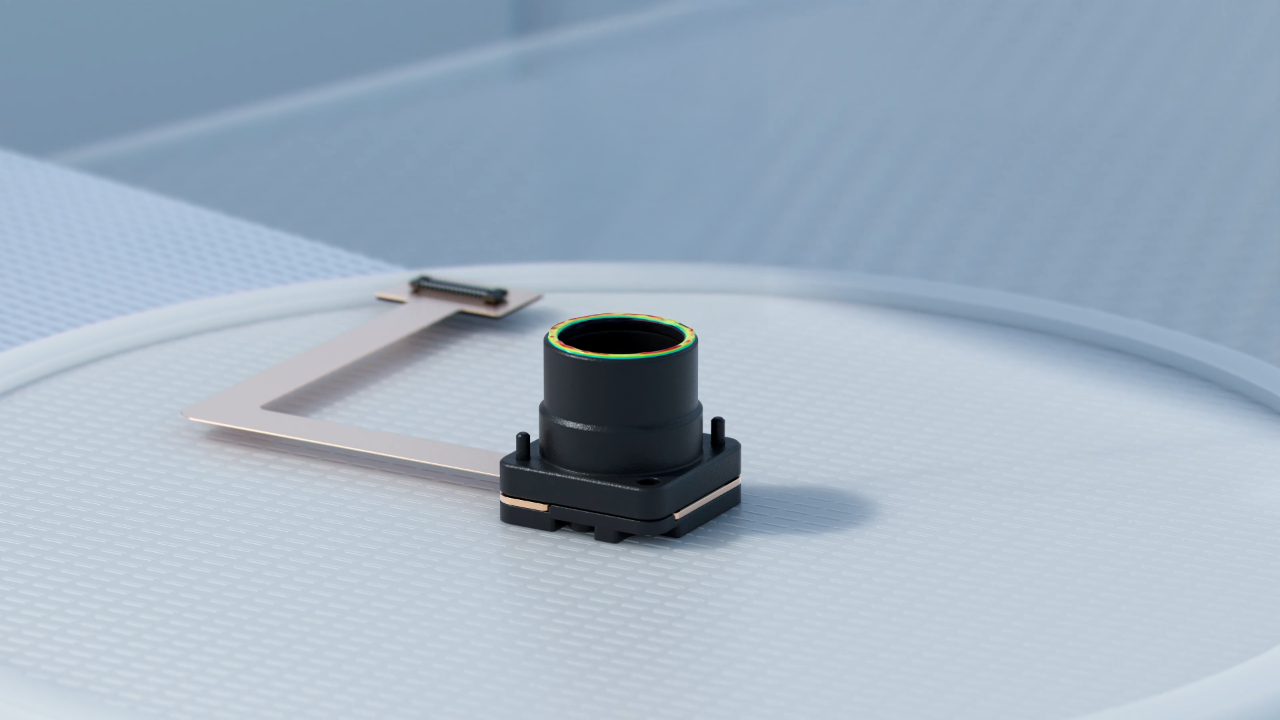

車載攝像頭Hold支架點膠定位

工件尺寸

20mmx20mmx20mm

精度要求

重復性≤0.01mm

速度要求

≥2kHz

03

高精度點膠引導系統

針對上述測量難點與需求，我們采用深視智能SD33-30點激光位移傳感器，構建了一套實時點膠高度引導系統。

01

系統核心參數

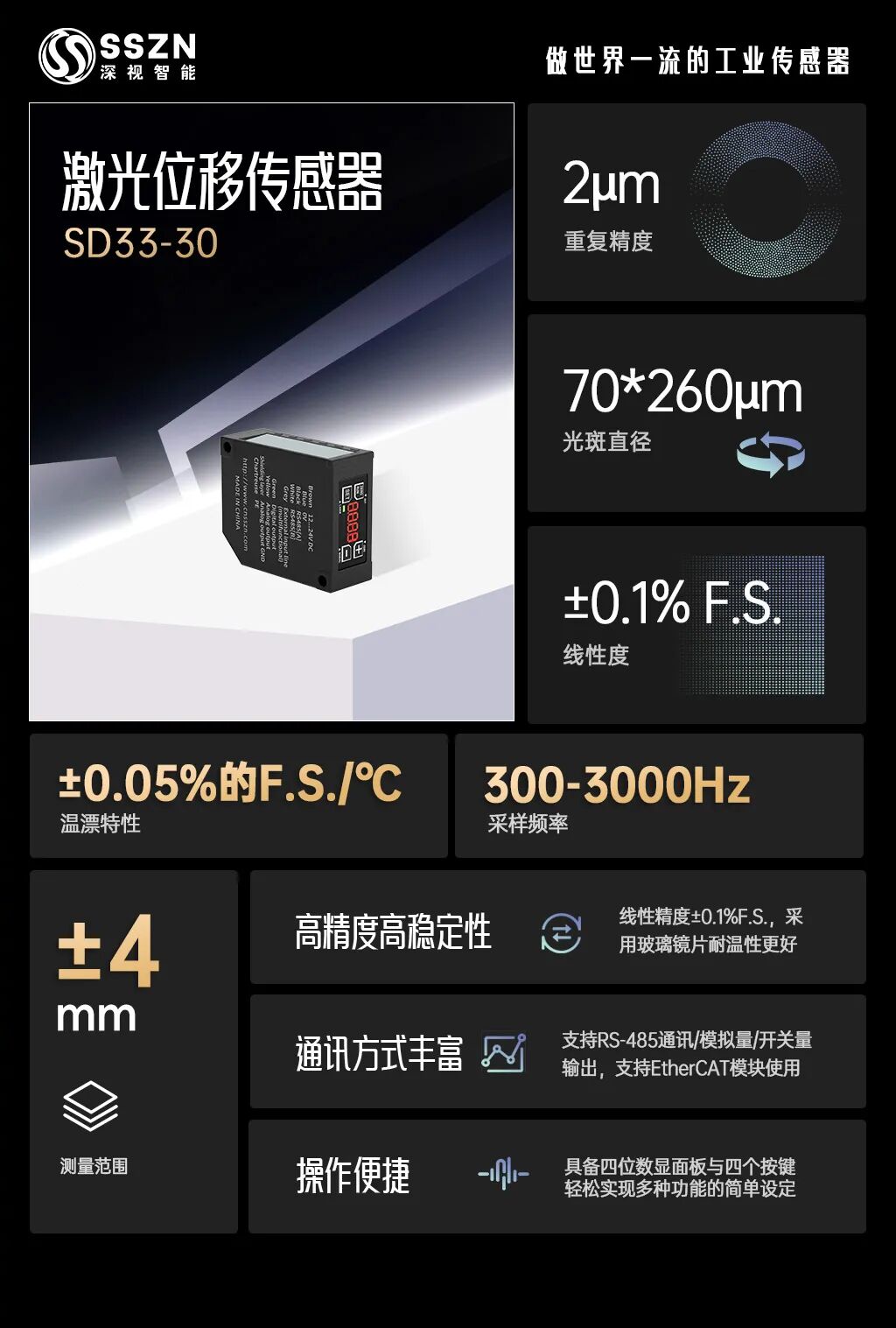

傳感器型號：SD33-30點激光位移傳感器

參考距離：30mm，測量范圍±4mm

線性度：±0.1%的F.S.，光斑尺寸70×260μm

采樣頻率：300Hz~3kHz可調（匹配高速點膠節拍）

02

系統架構與原理

該系統核心由SD33-30激光位移傳感器、點膠機運動模組及上位機控制系統構成。傳感器安裝在點膠閥側方或前方，以3kHz頻率實時測量支架表面高度。

測量數據通過RS485通訊接口傳輸數據至控制系統。系統動態比對實測高度與預設焦距，生成補償指令驅動Z軸調整，確保點膠閥與工件保持恒距。

03

應用優勢

膠量精準控制：8μm線性精度將點膠閥控高誤差穩定在±0.01mm內，有效提升膠點直徑一致性。

主動防撞保護：毫秒級異常高度監測與響應，?顯著降低撞針風險。

生產效率躍升：3kHz采樣頻率實現“測量-決策-執行”閉環，無縫匹配高速產線。

良率顯著改善：穩定的出膠環境使點膠軌跡精度提升，有效降低返工率。

04

深視智能傳感器推薦

在汽車電子制造追求 “零缺陷” 的趨勢下，深視智能 SD33-30 點激光位移傳感器憑借微米級精度、毫秒級響應、工業級魯棒性，樹立了車載攝像頭點膠引導的高精度應用標桿。其非接觸測量、多材質適配、緊湊集成等特性，不僅適用于車載攝像頭，還可延伸至雷達支架、傳感器基座等精密部件的點膠與定位場景，為高端制造提供精準技術支撐。

深視智能始終聚焦精密測量領域的技術創新，以專業的產品與方案賦能制造業升級。若您有小尺寸精密零部件檢測需求，歡迎聯系我們獲取定制化解決方案，共同破解測量難題，提升產品競爭力。
