該ADC07D1520是一款雙通道、低功耗、高性能CMOS模數轉換器。該ADC07D1520以高達 1.5 GSPS 的采樣率將信號數字化至 7 位分辨率。其功能包括用于系統調試的測試模式輸出、時鐘相位調整和可選的輸出解復用器模式。保證該器件在整個工作溫度范圍內沒有缺失代碼。獨特的折疊和插值架構、全差分比較器設計、內部采樣保持放大器的創新設計以及自校準方案使所有動態參數的響應都超過奈奎斯特，產生高 6.8 有效位數 （ENOB），輸入信號為 748 MHz，采樣率為 1.5 GHz，同時提供 10^-18^代碼錯誤率 （CER）輸出格式為偏置二進制，低壓差分信號 （LVDS） 數字輸出與 IEEE 1596.3-1996 兼容，但 0.8V 至 1.2V 之間的可調共模電壓除外。
*附件：adc07d1520.pdf

每個轉換器都有一個可選的輸出解復用器，為兩個LVDS總線供電。如果選擇1：2解復用模式，則每條總線上的輸出數據速率將降低到輸入采樣速率的一半。當選擇非解復用模式時，通道DI和DQ上的輸出數據速率與輸入采樣時鐘的速率相同。兩個轉換器可以交錯并用作單個 3 GSPS ADC。

該轉換器在掉電模式下的功耗通常低于 3.5 mW，采用引線或無鉛、128 引腳、熱增強型裸焊盤 LQFP，工作溫度范圍為工業 （–40°C ≤ T 一個 ≤ +85°C）溫度范圍。

特性

• 單路+1.9V ±0.1V工作電壓
• 2倍采樣率的交錯模式
• 多ADC同步能力
• 調整輸入滿量程范圍、時鐘相位和失調
• 選擇 SDR 或 DDR 輸出時鐘
• 1：1 或 1：2 可選輸出解復用器
• 第二個DCLK輸出
• 占空比校正采樣時鐘
• 測試模式

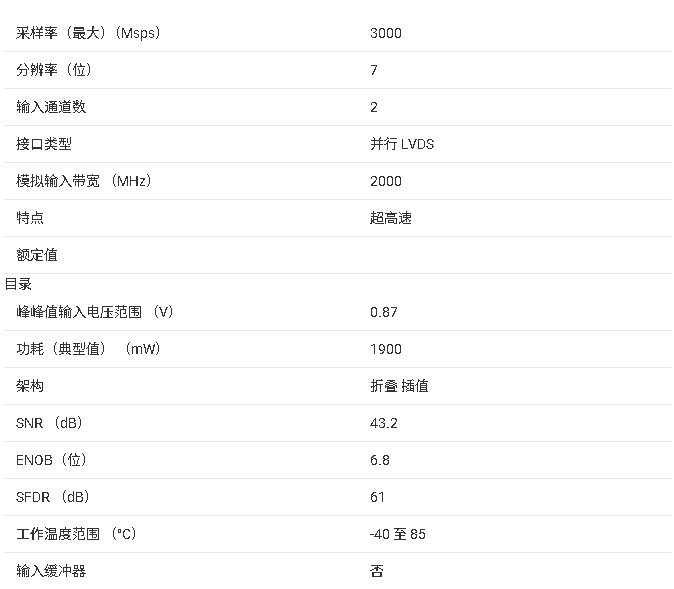

參數

方框圖

一、產品概述

ADC07D1520 是德州儀器（TI）推出的低功耗、高性能 CMOS 模數轉換器（ADC），核心優勢為超高采樣率、靈活工作模式與低功耗設計，專為直接射頻下變頻、數字示波器、衛星機頂盒、通信系統及測試儀器設計。器件采用雙路 7 位架構，支持單路 3 GSPS（交錯模式）或雙路 1.5 GSPS 采樣率，通過折疊插值架構與自校準方案實現高動態性能，文檔版本為 SLAS881A，發布于 1999-2012 年，采用 128 引腳裸露焊盤 LQFP 封裝，工作溫度范圍 - 40°C 至 85°C。

二、核心參數與性能特性

1. 基礎規格

• ADC 性能 ：7 位分辨率，無丟失碼；差分輸入滿量程可配置（650 mVpp/870 mVpp），共模輸入電壓 1.26 V±50 mV；模擬輸入帶寬最高 2 GHz（非 DES 模式），通道間串?dāng)_ - 65 dB。
• 動態性能 ：748 MHz 輸入時，ENOB 達 6.8 位，SNR 43.2 dB，SFDR 61 dBc，THD 低至 - 60 dB；碼錯誤率（C.E.R.）典型值 10?1?，孔徑抖動 0.4 ps rms。
• 接口特性 ：LVDS 數字輸出，兼容 IEEE 1596.3-1996（共模電壓 0.8 V-1.2 V 可調）；支持 SDR/DDR 輸出時鐘模式，可選 1:1/1:2/1:4 輸出解復用模式。

2. 供電與功耗

• 供電范圍 ：模擬電源（VA）1.8 V-2.0 V，輸出驅動電源（VDR）1.8 V-VA，電源壓差≤100 mV。
• 功耗表現 ：1:2 解復用模式下典型功耗 1.9 W；斷電模式功耗低至 2.5 mW；Q 通道可獨立斷電，僅 I 通道工作時功耗 1.25 W。

3. 封裝與環境適應性

• 封裝類型 ：128 引腳裸露焊盤 LQFP 封裝，結到環境熱阻 26 °C/W，結到焊盤熱阻 2.8 °C/W，裸露焊盤需焊接至 PCB 接地平面以優化散熱。
• 可靠性 ：ESD 防護（HBM 2500 V、MM 250 V、CDM 1000 V），存儲溫度范圍 - 65°C 至 150°C，最大結溫 130°C，滿足工業級長期穩定運行要求。

4. 關鍵功能特性

• 多工作模式 ：支持雙沿采樣（DES）模式，單通道采樣率翻倍至 3 GSPS；非 DES 模式下雙路獨立工作，1.5 GSPS / 通道；支持 SDR/DDR 輸出時鐘切換，解復用模式靈活配置。
• 校準與調整 ：上電自動校準與手動觸發校準，校準周期 1.4×10?時鐘周期；支持輸入滿量程（±20%）與偏移（±45 mV）可編程調整，時鐘相位精細校準（0.2 ps / 步）。

三、工作模式與功能原理

1. 核心架構

采用 “模擬輸入→采樣保持→折疊插值 ADC→數字處理→LVDS 輸出” 架構，雙路 ADC 可獨立工作或交錯為單路；數字處理模塊包含解復用器、校準電路、時鐘相位調整單元，LVDS 輸出支持多通道同步，通過 DCLK_RST 引腳實現多器件同步。

2. 主要工作模式

3. 關鍵功能細節

• 模式控制 ：DES 模式通過引腳或寄存器啟用，支持 I/Q 通道選擇；解復用模式可配置 1:1（非解復用）、1:2、1:4，降低輸出數據率以簡化后級處理。
• 校準功能 ：校準覆蓋輸入終端電阻微調、滿量程誤差、偏移誤差、DNL/INL 優化，需在電源穩定后或溫度顯著變化時重新校準。
• 同步與觸發 ：支持單端 / 差分 DCLK_RST 信號，實現多 ADC 同步；提供測試模式輸出，便于系統調試。

四、應用場景與設計建議

1. 典型應用領域

• 直接射頻下變頻系統、高速數字示波器、衛星通信機頂盒、無線通信基站、高精度測試儀器、高速數據采集系統。

2. 設計關鍵要點

• 電源設計 ：模擬與數字電源獨立布線，每個 VA/VDR 引腳就近并聯 0.1 μF 陶瓷電容與 33 μF 鉭電容；電源間建議串聯鐵氧體磁珠，抑制數字噪聲耦合。
• 輸入與時鐘設計 ：模擬輸入需差分驅動，AC/DC 耦合均可（DC 耦合時共模電壓需匹配 VCMO 輸出）；時鐘輸入為差分 AC 耦合，支持 LVDS/LVPECL 信號，差分幅度 0.4 Vpp-2.0 Vpp，低抖動時鐘源可優化動態性能。
• 布線與散熱 ：PCB 采用單接地平面，模擬、數字、時鐘區域嚴格分區；LVDS 信號線阻抗控制 100 Ω，長度匹配；裸露熱焊盤通過過孔連接至接地平面，建議增加銅皮與散熱過孔增強散熱。
• 配置優化 ：根據信號速率選擇解復用模式（高速場景選 1:4 解復用）；通過 FSR 引腳或寄存器調整輸入滿量程，平衡 SNR 與失真性能；高溫環境下定期觸發校準以維持性能。
