Xpedition是業界最具創新性的PCB設計流程，提供從系統設計的定義集成制造執行。其獨特的專利技術，可以減少50％以上縮短設計周期，同時顯著提高整體素質和資源利用效率。

Xpedition xPCB Layout是緊密集成的Xpedition企業產品系列的重要組成部分。通過結合易用性，使用具有高度自動化功能，它提供了設計師和工程師業界領先的先進技術，打造當今最復雜的設計。

與多個設計人員和地點并發團隊布局

3D布局和MCAD協作

自動布局規劃和管理

自動輔助互動草圖布綫

射頻/模擬/數字/嵌入式無源/有源協同設計

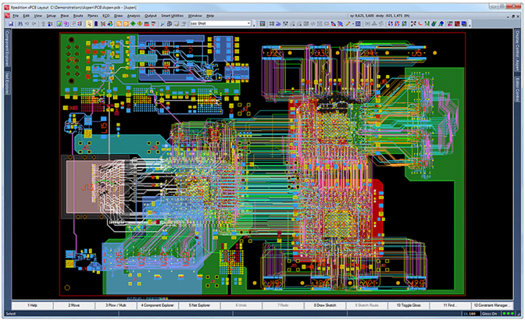

先進的集成，規劃，布局和布線編輯環境

Xpedition xPCB Layout

Xpedition xPCB Layout，原名Expedition PCB結合了易于使用的具有先進的功能，使設計人員能夠創造出最復雜的PCB設計。

布局規劃和管理

自動輔助互動草圖路由

差分對布線

網調

微孔技術

制造優化

單一，綜合規劃，布局和布線編輯環境

降低總的設計時間，并且通過提供一個單一的環境，可以個性化你設計的方式，為臨界布局任務提高生產率。

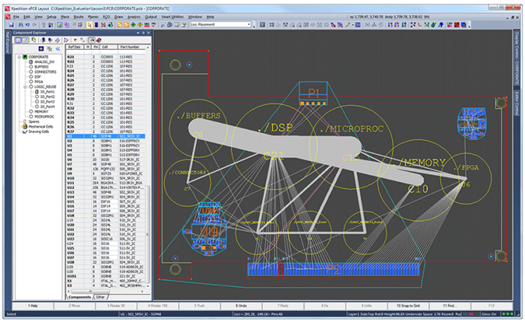

布局規劃和管理快速可視化和實施工程師的設計意圖，以產生最佳的元件布局。

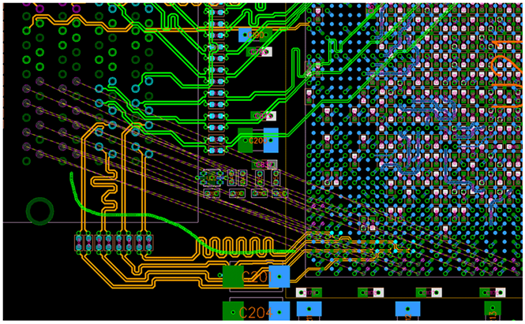

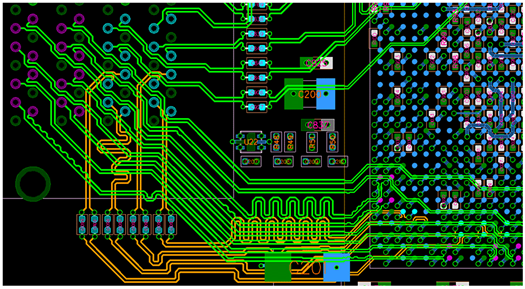

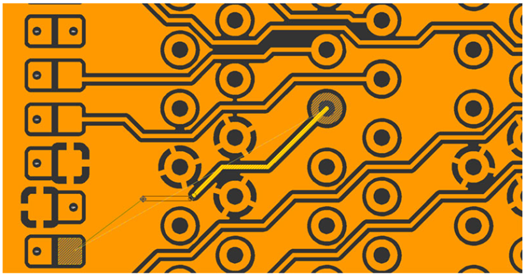

自動輔助互動草圖布線技術草圖布線提供了一套高度集成化的自動選路功能，包括Sketch Router、Hug Router、Real Trace。

正確的按構建設計方法提高整體效率和質量，減少耗時的規則違反清理，并確保設計是整個設計過程中正確的，這樣就可以得到正確的第一次。

滿足您最重要的設計挑戰提供所有設計人員需要處理復雜的設計挑戰，包括差分對布線，網絡優化，制造優化，柔性電路，嵌入式無源和活性，射頻電路和微通孔技術的工具。

Concurrent Design（并行設計）

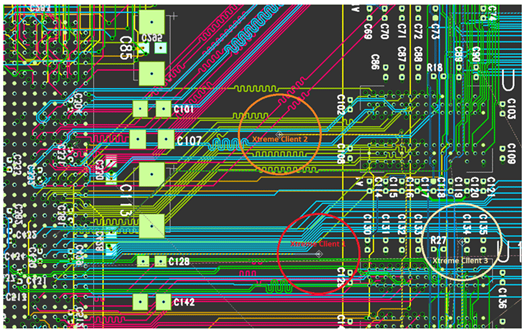

XpeditionxPCB Team Layout，原名XtremePCB，允許多個用戶同時訪問，編輯和保存PCB設計從任何地點，在任何時間。沒有必要進行分區和重新組裝設計-與實時整個數據庫的工作。該工具的所有用戶管理編輯，并不斷將更新到整個團隊。采用并行設計實踐的人員即使是最復雜的PCB也能縮短40％到70％設計周期。

• 多個LAN或WAN的用戶可以同時編輯和實時更新采用相同PCB布局數據庫
• 非常快速和精確的自動布線在多個平臺下
• 解決實時用戶沖突

任何地方同時合作允許多個，在全球范圍分散的PCB設計人員能夠以一個單一的設計數據庫，同時工作。

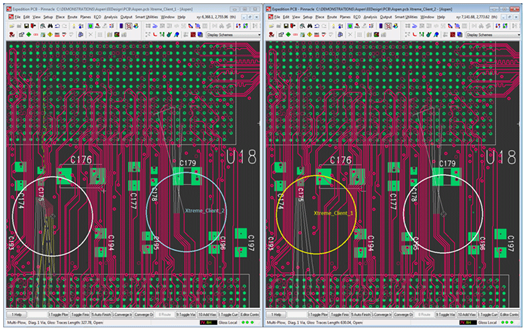

高效的沖突管理編輯“力場”保護修改，讓每一個設計師實時看到所有其他客戶端正在使用編輯。

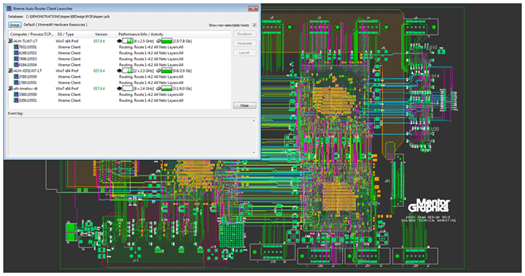

提高10倍自動布線速度利用多達15個CPU同時進行的大型印刷電路板快速自動布線。

約束管理

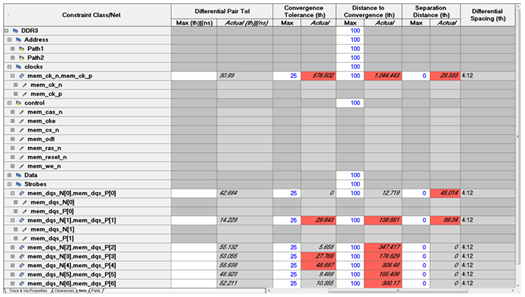

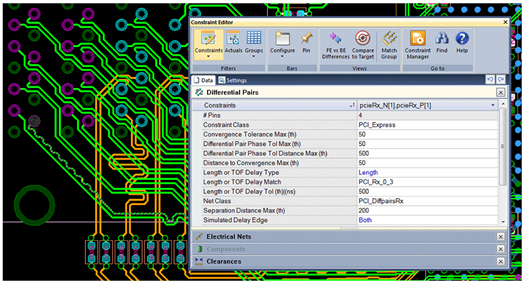

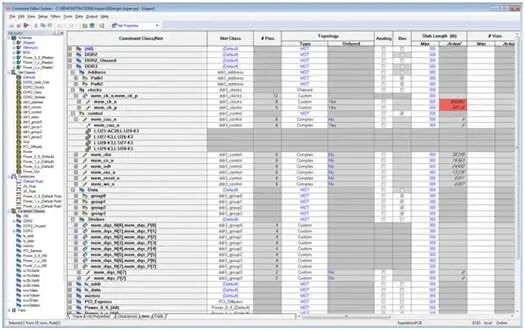

一個完全集成的，約束驅動的設計方法約束管理，原約束編輯器系統（CES），提供了一個通用的，集成的約束定義的環境，給予原理圖和Layout。雙向交叉探測，高亮和選擇的約束環境下，原理圖和Layout確保設計意圖的準確，高效地輸入和遵守。約束管理器支持定義的電氣和物理約束和驗證在一個環境中，省去了單獨的數據庫，并簡化復雜的約束輸入過程，同時提高設計精度。約束重用于設計與設計之間,并且支持并行約束輸入，加快設計進程。一個集成的約束輸入工具，給予效能和可制造性提供共同約束的編輯，并通過交叉探測從設計輸入到PCB布線。

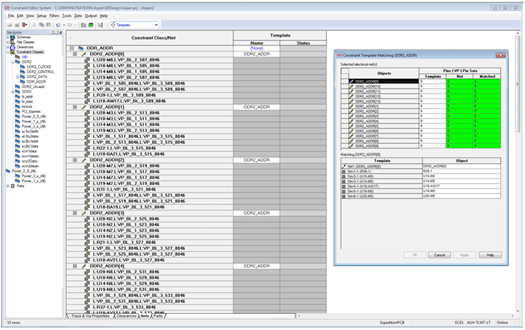

約束模板使復雜的規則應用到多個網絡直接確保與仿真環境傳遞設計意圖到Layout。

約束可以直接在約束編輯環境中進行驗證驗證Layout是否符合設計意圖。

相關聯對話框(Context-sensitive)的約束輸入更新約束很容易從原理圖或PCB布局編輯器中。

3D Layout

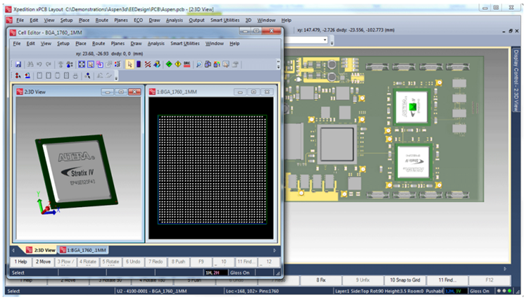

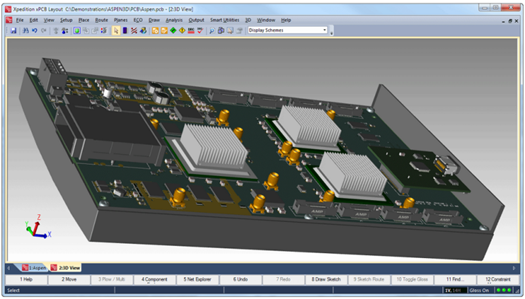

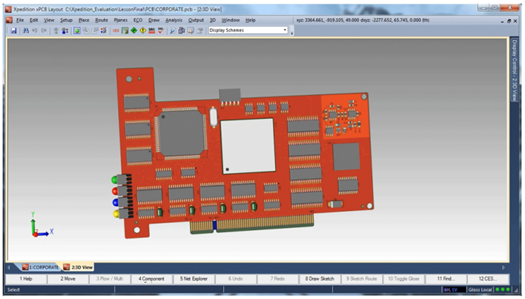

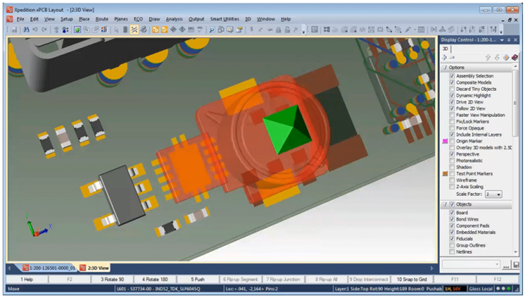

完全集成，真正的參數和逼真的3D Layout，布局，約束和DRC驗證。3D Layout，您可以把機械驗證提前到PCB Layout階段，從而能夠發現并及早解決，以消除成本高昂，后期重新設計機電設計問題。一個完全集成的2D/3D環境，三維布局使用了相同的選擇，規劃和布局的功能的PCB Layout工具。3D layout功能包括：

• 所有板的元素真實可視化
• 規劃和布局
• 3D動態碰撞檢測的約束
• 有超過400萬份的3D模型庫,還迅速增長中
• 集成的3D MCAD協作工具將信息傳遞給流行的機械設計系統
• 導出的外觀設計采用行業標準格式，支持3D PDF文檔

集成2D/3D編輯環境縮短設計周期，而無需學習新的工具，使用相同的選擇，規劃和布局功能。

真正的參數化3D真正的參數化3D機械內核，支持3D約束，動態碰撞檢測，并批量驗證。機電設計動態驗證提供無差錯的結果。

照片級可視化提供了完整的視圖控件，包括透明度，對板元件，例如導線，元件，絲網印刷，阻焊，和過孔。包括透明度，z軸縮放，瀏覽/旋轉控制和X/Y/Z切面。

行業標準格式的實體模型能立刻使用我們的3D模型庫，目前有4萬元件可供使用，每季度增加數千。或使用您自己的。

機械部件導入輕松導入機械部件，如底盤或散熱器?；蛘撸瑢τ谡嬲亩喟宓哪芰?，導入從其他PCB設計為子組件。

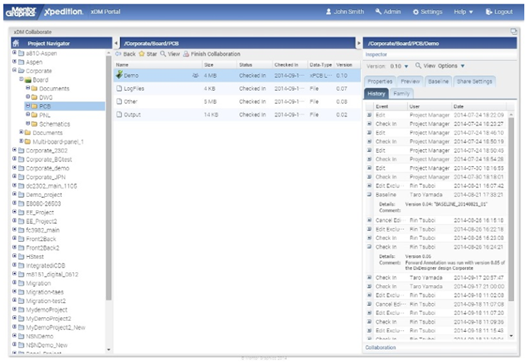

Xpedition xDM

PCB Data Management

WIP設計和庫管理的單一集成解決方案Xpedition Enterprise xDM套件可用于創建和PCB設計數據管理，確保整個企業流程中使用的數據的質量，完整性和安全性。

• 提供了一個中央駕駛艙庫管理創建和管理
• 通過流動范圍的信息樞紐,管理正在進行設計數據的工作
• 集成電子設計供應鏈和擴展企業應用，如PLM和ERP平臺

Xpedition xDM

設計數據管理

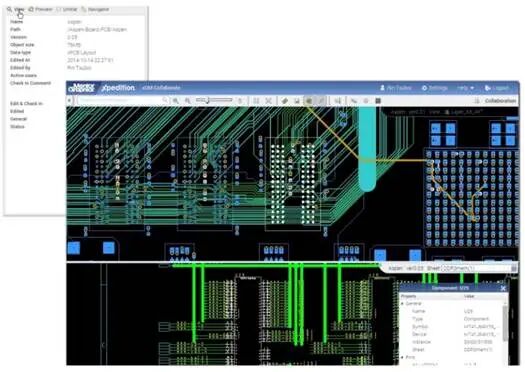

集成和管理整個PCB設計生命周期的Xpedition設計數據xDM設計為您提供一個完全集成的PCB設計數據管理基礎架構給予Xpedition企業流程,從最初的系統定義，發布到制造。xDM設計還支持工程和PLM和ERP系統之間的無縫集成，以提供您的設計和庫全生命周期管理。xDM設計能力橫跨幾個功能區:WIP設計數據管理，設計協作及項目管理能力?？偟膩碚f，這為您提供一個完整的數據管理方案給予現行設計及項目在一個環境下，從而縮短設計周期，并通過提高效率和安全性，更好的資源管理的擁有成本，以及較少的缺陷。提高整體團隊生產力允許項目組成員控制的同時訪問設計和設計的狀態信息。

確保完成重要的設計任務是最新版本管理對象和產品版本，減少昂貴的設計延誤。

降低總設計時間可以有效地協作，并提供綜合的設計評審。

Xpedition Xdm Library

庫創建及管理

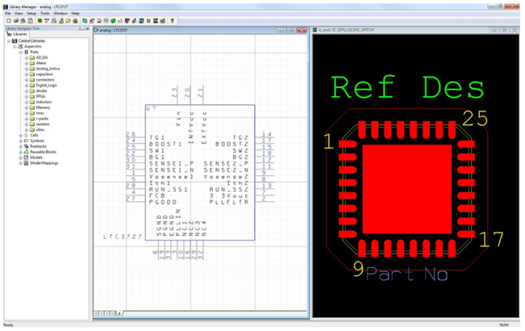

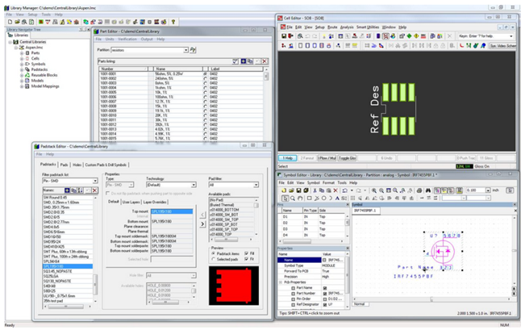

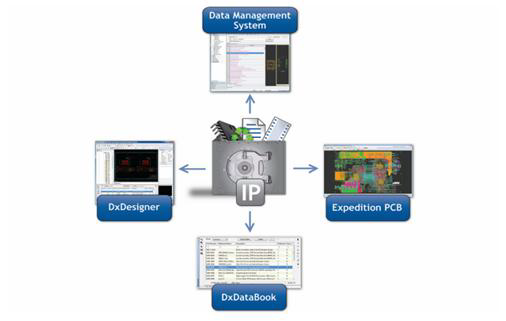

構建和管理一個中央庫,管理元件及復用Xpedition xDM Library提供一個中央庫來管理邏輯，以及在復雜的PCB系統所需的物理部分數據的各個方面。中央庫匯集了符號（邏輯視圖），封裝（物理幾何），padstack(焊盤棧)和邏輯到物理引腳映射（元件數據），對于元件管理提供了一個中心的駕駛艙。xDM Library解決方案是可擴展的，支持低端需求規模較小的公司，達到充分整合組件管理更加完善和復雜的要求。通過來自全國各地xDM庫內的企業將信息連在一起，設計人員可以通過考慮信息如技術參數，報廢，成本和可用性前面部分的選擇過程中減少部件的研發時間。同時結合使用首選零件和首選供應商在減少新零件引進前結果節省顯著的錢。提供了一個可視導航樹審查元件關系提供單一輸入點創造的邏輯，以及PCB元件數據的物理映射的所有元素。

提供了一個單一的控制中心給予元件發展及允許元件數據的導入和導出從一個中央位置創建和訪問庫

集成符號,封裝,焊盤棧及元件編輯提供內置的一致性檢查和驗證

企業級庫管理無縫集成多學科目

中央存儲庫可提高效率簡化了元件的信息管理，包括元件選擇

與Xpedition企業流程緊密集成一致的數據管理從最初的元件選擇到最后的BOM
