在現代電力系統中，高壓電力作為電能傳輸與分配的核心環節，其安全穩定運行直接關系到電網的整體可靠性。隨著計算機、通信及信息處理技術的飛速發展，綜合自動化系統逐漸成為高壓電力管理的重要工具。本文將從技術角度解析高壓電力綜合自動化系統的應用現狀、功能特點與實現方法，并探討其在實際工程中的實踐意義。

一、高壓電力綜合自動化系統的應用背景

高壓電力系統涵蓋發電、輸電、變電等多個環節，其運行狀態復雜且對實時性要求極高。傳統的人工監控方式難以滿足現代電網對效率與安全的需求。綜合自動化系統通過集成監測、控制、保護與調度功能，實現了對高壓設備運行狀態的全面管理，顯著提升了系統的智能化水平。目前，該系統已在多個行業中得到廣泛應用，尤其在35kV及以下電壓等級的配用電系統中發揮著重要作用。

二、系統功能特點與技術優勢

高壓電力綜合自動化系統具備多項核心功能，主要包括監控、控制、保護、調度與計劃五大方面。

監控功能是系統的基礎。通過對電氣參數、機械狀態及通信鏈路等數據的實時采集與分析，運維人員可以全面掌握系統運行狀態。例如，系統能夠動態顯示主接線圖，模擬配電網絡運行，并記錄歷史曲線與故障錄波數據，為故障分析提供依據。

控制功能則實現了遠程操作與自動化調度。系統可根據監測結果執行發電機的并網、斷電等操作，支持無人值班模式，提高了操作的靈活性與響應速度。

保護功能是系統安全的關鍵。通過對故障事件的快速識別與處理，如弧光保護、過流保護等，系統能在毫秒級時間內切斷故障，防止事故擴大。例如，弧光保護裝置在檢測到故障時，可在3.8毫秒內啟動單判據保護，7.8毫秒內完成雙判據動作，有效保障設備與人員安全。

調度與計劃功能則從宏觀層面優化資源配置。系統根據電力市場需求與負荷變化，制定發電、輸電與停送電計劃，實現電網的經濟運行。

三、系統實現的關鍵技術

綜合自動化系統的實現依賴于多項先進技術的集成，包括數據采集、通信、數據處理、控制與應用軟件技術。

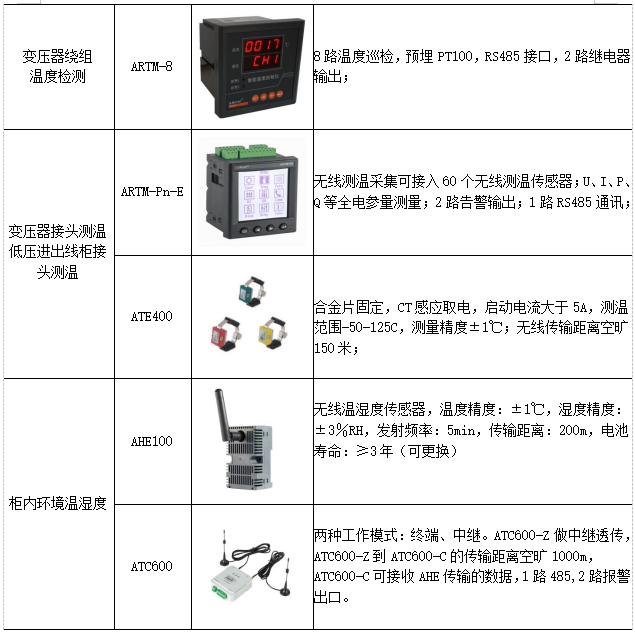

數據采集技術通過傳感器、監測儀表等設備實時收集系統運行參數。例如，溫度傳感器可對變壓器繞組與接頭進行測溫，無線傳輸距離達150米，精度為±1℃。

通信技術采用以太網、RS485等接口，實現數據的遠程傳輸與共享。支持ModbusTCP、104協議等多種通信規約，確保數據的高效與可靠交換。

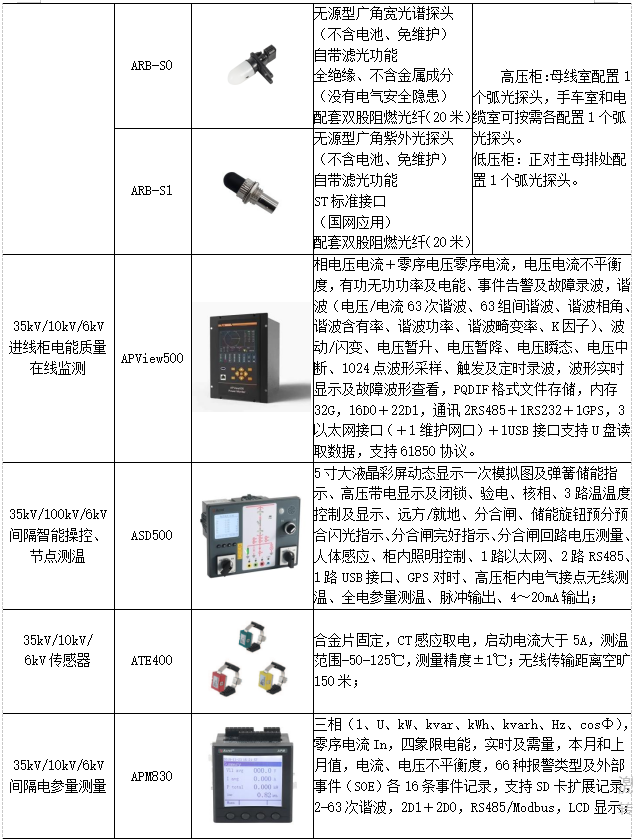

數據處理技術在數據中心對采集的數據進行分析、存儲與管理，為系統決策提供支持。例如，電能質量在線監測裝置可記錄63次諧波、電壓暫升暫降等參數，并通過PQDIF格式存儲數據。

控制技術通過遠程下達命令，實現對高壓設備的自動化操作。系統具備斷路器控制、備自投等功能，支持分層分布式架構，即使在站控層失效時，間隔層仍能獨立運行。

應用軟件技術則依托自動化平臺開發系統功能，提供人機交互界面與運行管理工具，進一步提升系統的智能化水平。

四、系統架構與典型應用案例

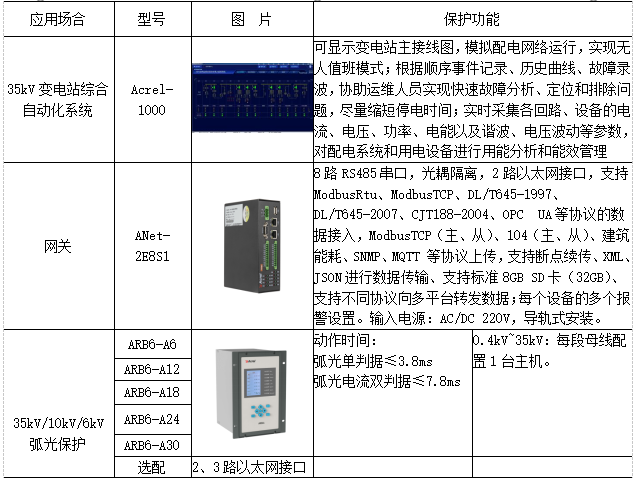

在高壓電力綜合自動化系統中，分層分布式架構是常見的設計方案。以安科瑞電氣股份有限公司的Acrel-1000變電站綜合自動化系統為例，該系統在邏輯上分為站控層與間隔層，通過開放式網絡實現連接。站控層包括監控主機，負責全站數據的集中管理與遠程通信；間隔層則由多個二次子系統組成，具備就地監控功能，確保系統在部分故障時仍能穩定運行。

該系統適用于35kV以下電壓等級的配用電場所，包括公共建筑、工業設施與居住區等。其網絡采用TCP/IP協議，支持單網雙機熱備配置，提高了系統的可靠性與擴展性。

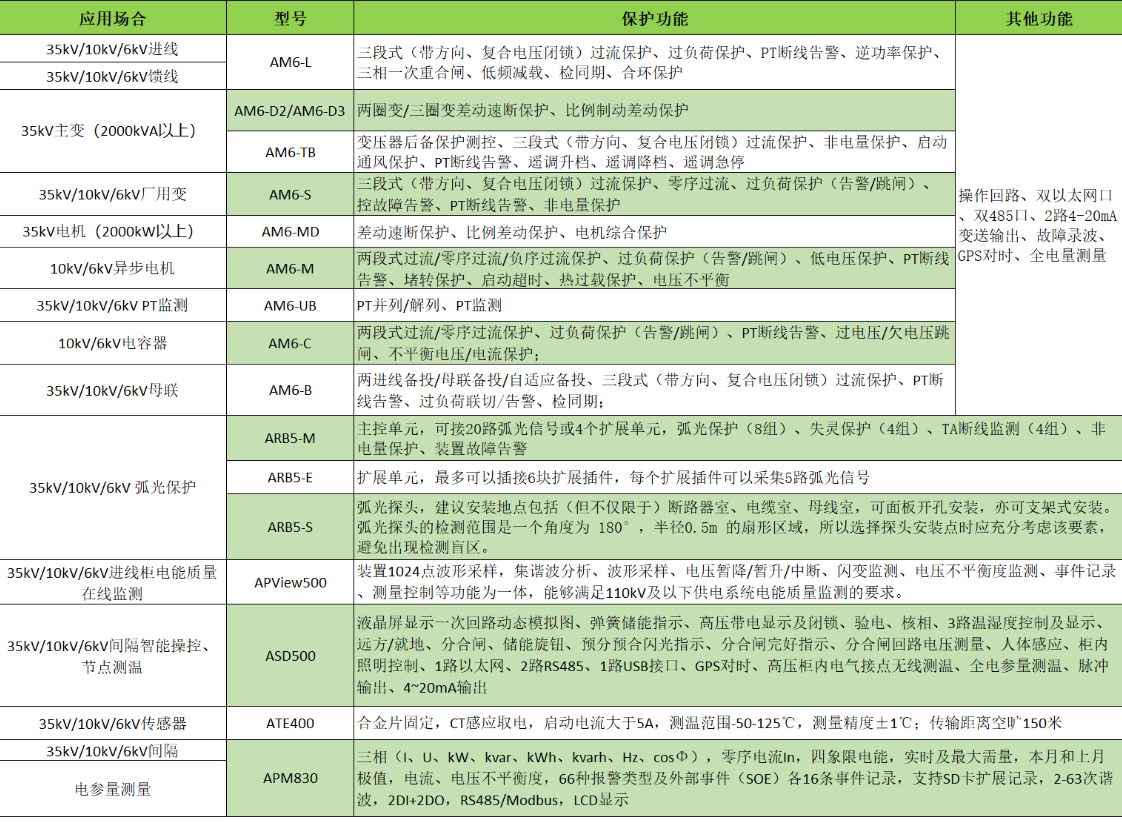

在設備層面，系統集成了多種專用裝置，如弧光保護模塊、電能質量監測單元、智能操控裝置等。這些設備通過協同工作，實現了對高壓系統的全方位管理。

例如，弧光保護裝置（型號ARB6系列）通過無源型廣角探頭檢測故障電弧，配套阻燃光纖傳輸信號，適用于高壓柜與低壓柜的母線室與電纜室。

五、系統實踐意義與未來展望

高壓電力綜合自動化系統的應用，不僅提升了電力系統的運行效率與安全性能，還為運維管理提供了科學依據。通過實時監測與智能控制，系統能夠快速定位并處理故障，減少停電時間，優化資源配置。隨著物聯網、大數據等技術的發展，綜合自動化系統的功能將進一步完善，應用范圍也將擴展至更多行業領域。

未來，高壓電力綜合自動化系統將更加注重?cái)?shù)據的深度挖掘與智能決策，實現對電網狀態的預測與自適應調控。同時，標準化與開放性將成為系統設計的重要方向，促進不同設備與平臺的互聯互通，為電力系統的可持續發展提供堅實支撐。

六、結語

高壓電力綜合自動化系統是現代電網建設的重要組成部分，其技術優勢與實踐價值已在多個項目中得到驗證。通過集成先進的數據采集、通信與控制技術，系統為高壓電力的安全、可靠與高效運行提供了全面保障。隨著技術的不斷進步，綜合自動化系統將在智能電網建設中發揮更加重要的作用，推動電力行業向數字化、智能化方向邁進。
