毫米波雷達人體存在檢測攝像頭監控方案

如何讓監控?cái)z像頭變得更加“聰明“，能夠在特定時間段精準識別人員活動，既不錯過真正的安全威脅，又不會被風吹草動頻繁打擾。這聽起來似乎是個簡單的需求，但實際上背后蘊含著不少技術挑戰。

先說一個真實的南方場景難題

讓我們先從一個實際案例說起。

在某些特定房間，比如倉庫或者機房，需要在夜間10點到早上8點這個時間段內，一旦檢測到有人進入就立即報警，而在白天正常工作時間則不需要報警。

聽起來好像很簡單對吧?但當他們開始著手解決這個問題時，卻發現遠比想象中復雜。

首先遇到的問題是供電。攝像頭本身的供電系統已經設計完成，如果要加裝傳感器，就需要考慮低功耗方案。

可是這里就出現了一個有趣的矛盾：

如果傳感器采用低功耗設計，它就無法持續聯網獲取準確的時間信息，那怎么知道現在是不是該工作的時間段呢?這就像讓一個沒有手表的人去準時上班一樣困難。

經過反復討論，工程師們找到了一個折中方案：

由攝像頭系統在需要監控的時間段給傳感器供電，不需要的時候就斷電。這樣既解決了功耗問題，又巧妙地把“時間判斷“這個任務交給了攝像頭本身來完成。

現實案例中真正的挑戰：如何識別”人“

解決了供電和時間的問題后，更核心的挑戰才剛剛開始。

在一個堆放著各種雜物的房間里，傳感器怎么知道檢測到的是人還是物品?更進一步說，如果一個人在房間里睡覺，完全靜止不動，傳感器能發現嗎?

這個需求的核心邏輯其實非常清晰：我們最關心的是“人在不在這里“。最理想的情況當然是能夠完全區分開人和雜物，無論這個人是在走動、翻身還是安靜睡覺，都能準確識別。

但現實總是要在理想和可行之間找到平衡點。

客戶提出的底線要求是：至少要確保人一旦動了就能立刻觸發報警，同時可以接受少量誤報，但絕對不能大量誤報。

這就好比讓監控系統不僅看得見，而且像人一樣看得懂，還知道在什么時候該“說話“。

毫米波雷達：監控系統的“ 第6感 ”

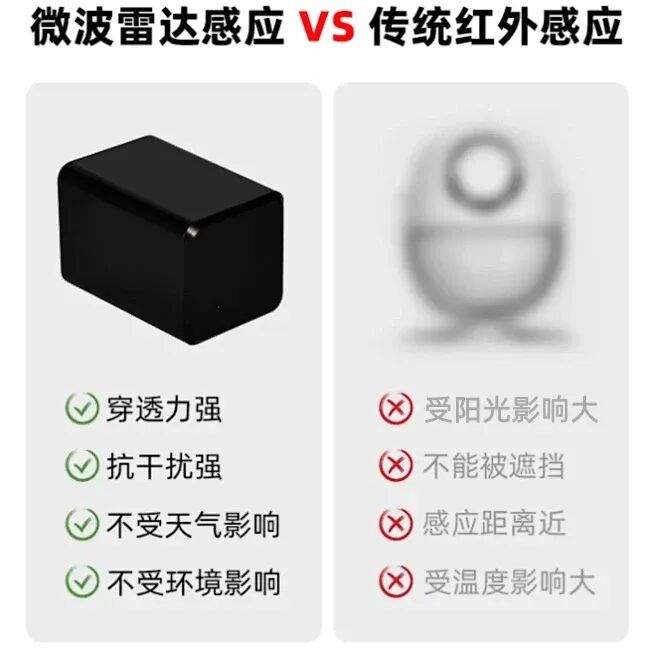

面對這樣的需求，傳統的紅外傳感器顯然力不從心。紅外傳感器只能檢測溫度變化和移動，對于靜止的人體就束手無策了。而我們需要的是一種能夠“透視“物體表面，感知到人體存在的技術——這就是毫米波雷達傳感器的用武之地。

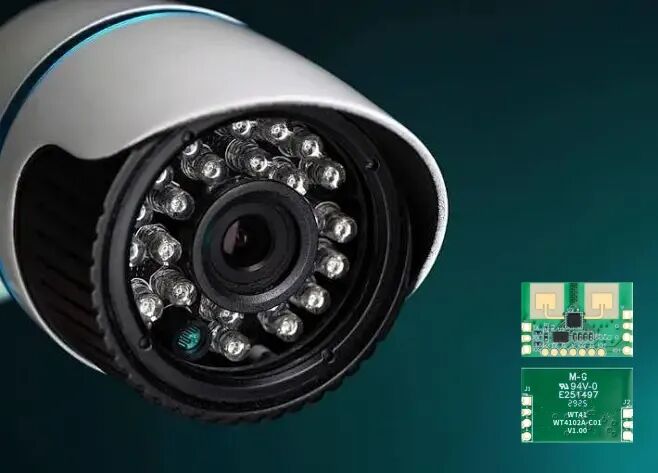

WT41系列毫米波雷達模塊就像是給攝像頭賦予了“第六感“。它工作的頻段發射的電磁波，能夠穿透亞克力、玻璃這些非金屬材料，就像X光能穿透人體軟組織一樣。

更重要的是，它不僅能檢測到明顯的移動，還能捕捉到人體呼吸這樣的微小動作。這意味著即使一個人在房間里靜靜躺著睡覺，雷達也能通過胸腔的起伏感知到生命體征。

這個小巧的模塊只有23毫米長、15.6毫米寬，比一枚硬幣大不了多少，卻集成了完整的射頻前端、基帶處理器和應用算法。它的工作原理可以這樣理解：雷達持續發射電磁波，當電磁波遇到物體后會反射回來，通過分析反射波的特征變化，就能判斷出物體的距離、運動狀態甚至是微小的生命特征。

讓傳感器和攝像頭“對上話”：接口設計的智慧

有了強大的感知能力還不夠，傳感器還需要和攝像頭系統“對上話“。這里面也有不少門道。

攝像頭的串口通常是終端串口，如果在攝像頭啟動或重啟時串口上有數據傳輸，可能會導致啟動失敗。所以傳感器不能像個話癆一樣主動匯報情況，而要等攝像頭“問“了才“答“。

具體來說，當攝像頭需要知道情況時，會發送一個查詢指令，傳感器收到指令后會告訴攝像頭：在過去10秒內我有沒有檢測到人體活動。

這種“有問必答、不問不說“的工作模式，保證了系統的穩定運行。

除了串口通信，考慮到市面上不同攝像頭的兼容性需求，傳感器還支持開關量報警和高低電平報警兩種方式。

這就像給傳感器配備了多種“語言“能力，無論攝像頭“說“哪種“方言“，它都能聽懂并正確回應。

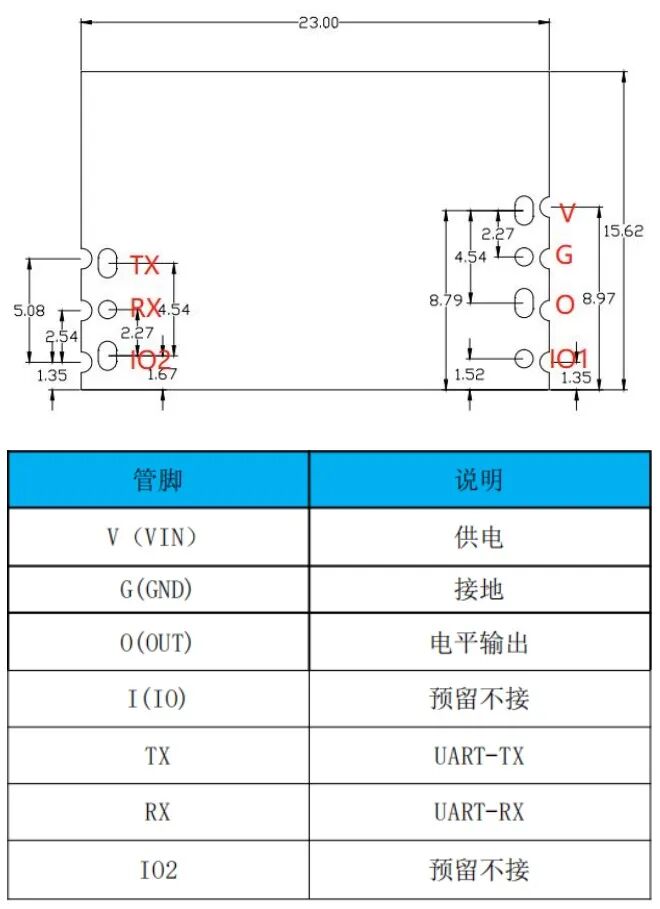

尺寸圖及管腳說明

從模塊到方案：完整產品的誕生

一個優秀的傳感器模塊只是解決方案的開始。客戶希望得到的是一個帶外殼的完整產品，可以直接安裝使用。這就需要在保護性能和成本之間找到最佳平衡點。

外殼設計看似簡單，實際上需要考慮很多因素：既要保證雷達波能夠順利穿透，又要提供足夠的物理防護;既要方便安裝固定，接口還要支持插拔而非焊接，便于后期維護。每一個細節的背后，都是對應用場景的深入理解和對用戶體驗的用心考量。

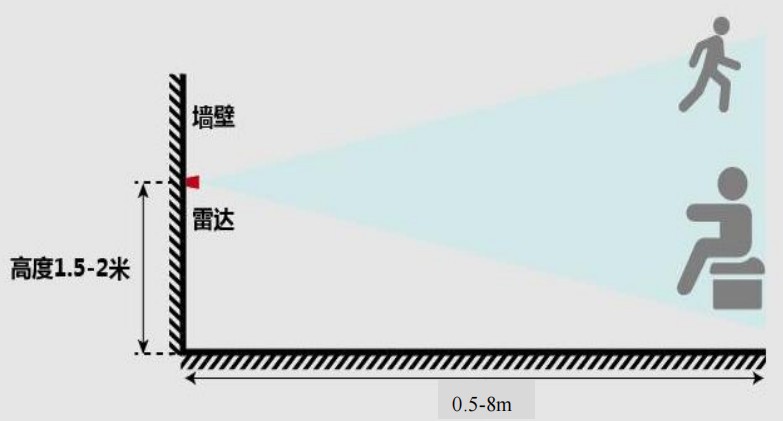

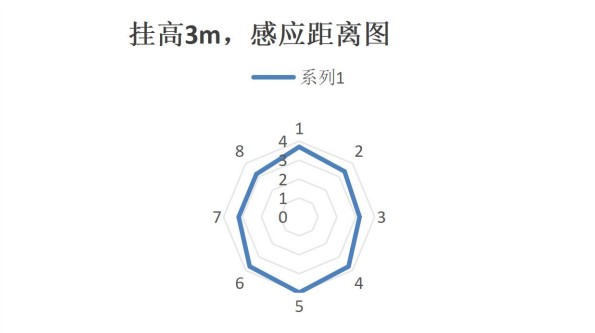

WT41系列模塊本身的參數也很給力：它能夠在0.5米到15米的范圍內工作，測距精度達到±25厘米，響應時間最長不超過250毫秒，工作電流僅約2毫安。這些看似冰冷的數字，轉化成實際應用就是：在一個6米見方的房間里，無論人在哪個角落、做什么動作，傳感器都能準確感知，并且在極短時間內做出反應，同時還不會給供電系統帶來過大負擔。毫米波雷達感應本身也能穿透塑料外殼等材質，從而為客戶產品開發提供了極大的便利。

技術背后的思考

這個案例給我們的啟發遠不止于一個具體的技術方案。它展現了在實際應用中，如何將先進的傳感技術與系統需求巧妙結合，在性能、成本、穩定性之間找到最優解的過程。

毫米波雷達技術的應用前景非常廣闊，除了安防監控，它還能用于智能家居的人體存在感知、智慧照明的自動控制、門鎖門禁的觸發聯動等場景。每一個應用場景都有自己獨特的需求和挑戰，但核心思路是相通的：用技術去解決真實的問題，讓產品更好地服務于人。

從最初的供電困境，到人體識別的算法挑戰，再到接口協議的精心設計，整個方案的演進過程就像是一場精彩的技術對話。工程師們?cè)诓粩嗟臏贤ê蜏y(cè)試中，逐步將一個看似簡單的需求轉化為一個完整可靠的解決方案。這也是為什么我們說，好的產品不僅需要強大的技術支撐，更需要對應用場景的深入洞察和對用戶需求的準確把握。

未來，隨著智能化、精細化的發展趨勢，像唯創知音這樣將多種技術融合應用的場景會越來越多。毫米波雷達作為監控系統的“第六感“，正在讓我們的安防系統變得更加智能、更加可靠，也更加人性化。
