引言

隨著AI、汽車及工業大算力應用的需求不斷增長，SoC全面步入5nm及以下工藝先進制程。為了應對由此帶來的功耗與集成度挑戰，USB開發者論壇在2018年發布了eUSB2規范，全新的1.2V eUSB2標準正迅速成為新一代先進制程SoC的標配接口。

在USB2.0向eUSB2技術演進的時代背景下，帝奧微推出eUSB2 Repeater車規級產品DIA36600。DIA36600是一款高性能eUSB2轉USB 2.0 Repeater產品，集電平轉換與信號調節于一身，器件支持均衡和去加重，對eUSB2和USB2.0信號在傳輸中的損失進行補償，優化信號完整性，助力客戶通過USB-IF測試，是連接先進SoC與龐大USB外設生態的完美解決方案。

一、DIA36600核心價值：解決系統設計者的核心痛點

當客戶的設計采用先進工藝SoC時，面臨兩大挑戰：

1. 電氣兼容性危機：SoC的1.2V eUSB2接口無法直接驅動3.3V傳統USB端口，強行連接會導致通信失敗甚至損壞器件。

2. 信號完整性衰減：長PCB走線、線纜和連接器會嚴重衰減480 Mbps高速信號質量，導致眼圖閉合、誤碼率高、連接不穩定，最終無法通過USB-IF測試。

二、產品特性與優勢

寬壓工作：eUSB2端接口支持1.62V至1.98V電平；USB2.0端接口支持2.85V至3.63V 電平。

無縫電平轉換：在1.2V eUSB2與3.3V USB2.0接口之間建立無縫、雙向的電氣連接。

全速支持：完全兼容USB 2.0 High-Speed (480 Mbps) , Full-Speed (12 Mbps)和Low-Speed（1.5Mbps）。

提升系統可靠性：通過去加重和與均衡技術，對信號衰減進行補償，恢復信號完整性。能夠降低誤碼率，加強USB信號質量。

延長通信距離：高達6dB的去加重和4dB的均衡能力，補償信道損耗，允許使用更長的PCB走線和線纜。

低功耗設計：靜態電流極低，滿足能效要求嚴苛的系統設計。

自動方向控制：雙向通信無需外部控制信號，真正實現即插即用。

緊湊封裝：采用小型化QFN-12封裝，節省寶貴的PCB空間，并且使用可濕性側面封裝，有利于實現自動光學檢測（AOI）。

三、產品應用

DIA36600支持eUSB2和USB2.0協議，同時支持主機中繼器、設備中繼器或雙角色中繼器功能，實現eUSB2與USB2信號方案間的雙向轉換。

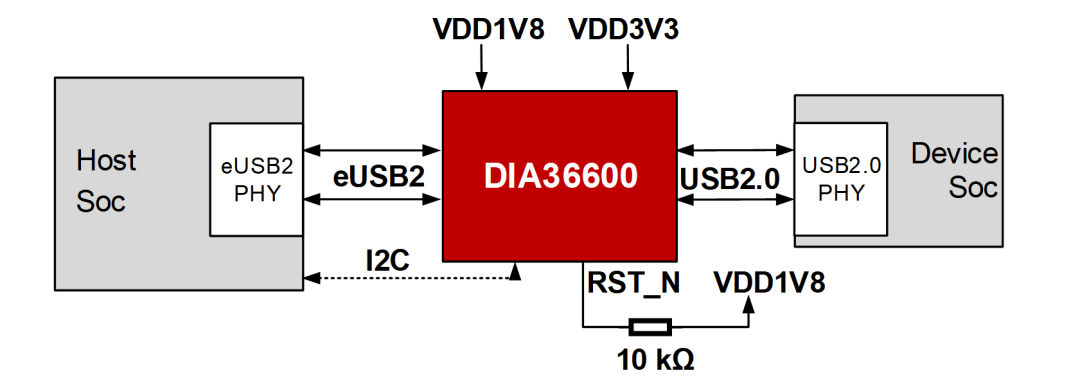

DIA36600典型應用框圖

支持中繼器模式：

中繼器模式是指eUSB和USB2.0之間通過1個中繼器轉換后通信，或2個eUSB設備之間通過2個中繼器轉為USB2.0后長距離傳輸。任何支持eUSB2的SoC都可以與外部的eUSB2中繼器配對，以保持主機和設備的完整USB生態系統互操作性和兼容性。

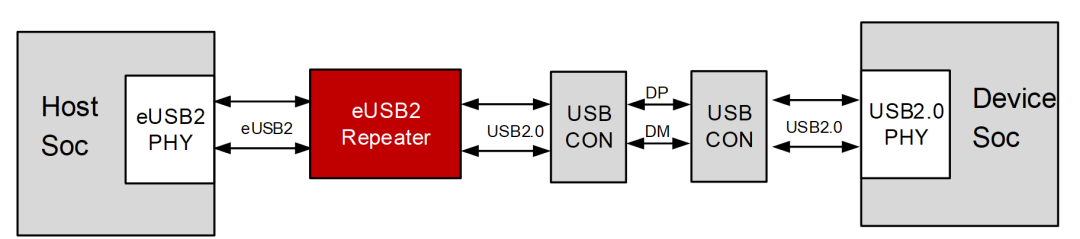

主機中繼器模式

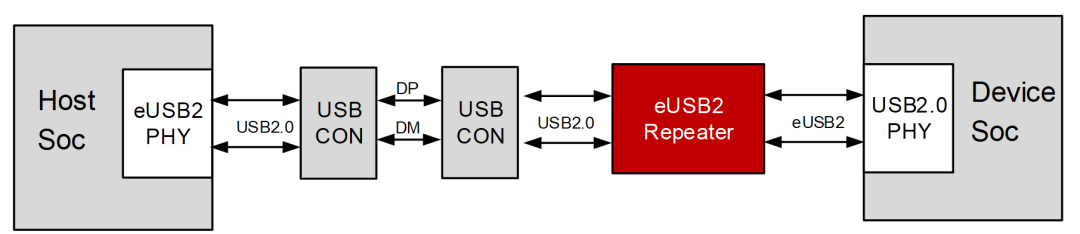

設備中繼器模式

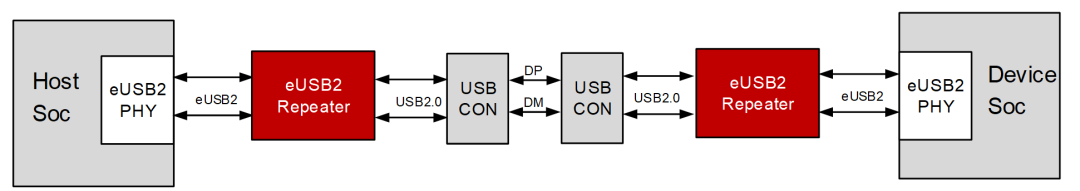

雙角色中繼器模式

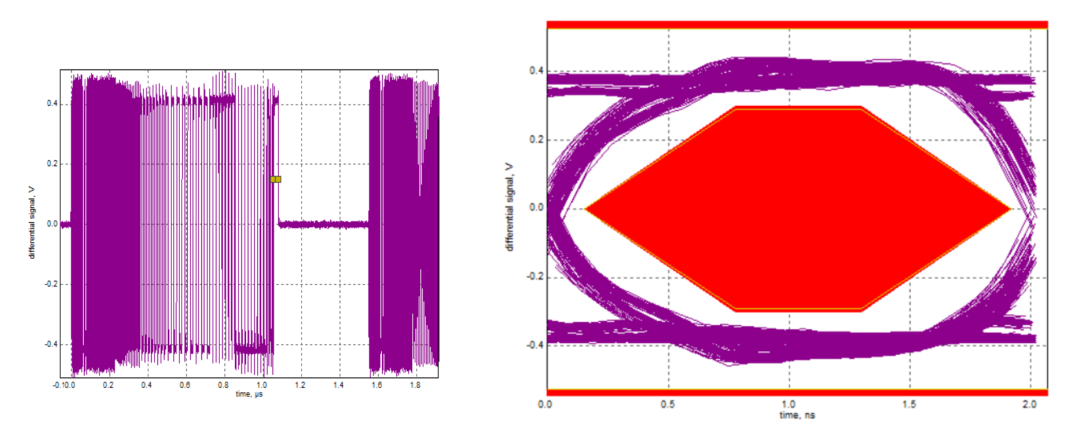

DIA36600 USB2.0 HS模式測試信號波形和眼圖

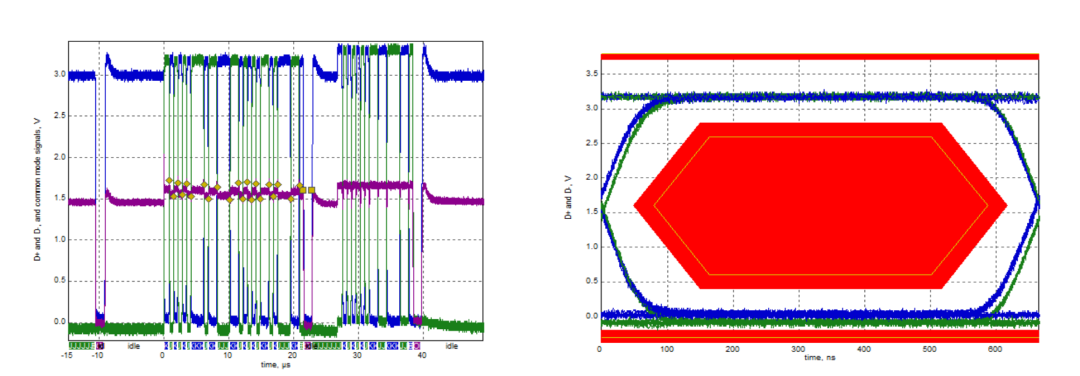

DIA36600 USB2.0 FS模式測試信號波形和眼圖

DIA36600 USB2.0 LS模式測試信號波形和眼圖

四、eUSB2與USB2.0差異

五、DIA36600目標應用場景

針對5nm及以下工藝的SOC方案，eUSB2更適合集成到SoC中。DIA36600應用實現1.2V eUSB2與3.3V USB 2.0之間的無縫、雙向電氣連接。

DIA36600是以下應用的理想選擇：

汽車應用：汽車智能座艙，汽車智能駕駛系統，汽車艙駕一體系統，T-box產品。產品滿足AEC-Q100車規要求，工作溫度范圍-40℃~105℃。

下一代計算平臺：筆記本電腦、臺式機主板、一體機，用于連接標準的USB-C或Type-A端口。提升端口兼容性與可靠性，增強用戶體驗。

工業與通信設備：工業PC、服務器主板、網絡交換機，確保管理端口和調試端口的穩定連接。通過信號中繼器保障數據傳輸?shù)慕^對可靠，簡化長走線設計，提升系統魯棒性。

智能家居與消費電子：智能電視、游戲主機、VR/AR頭盔。小尺寸，低功耗的設計，為消費產品提供強大的外設擴展能力。

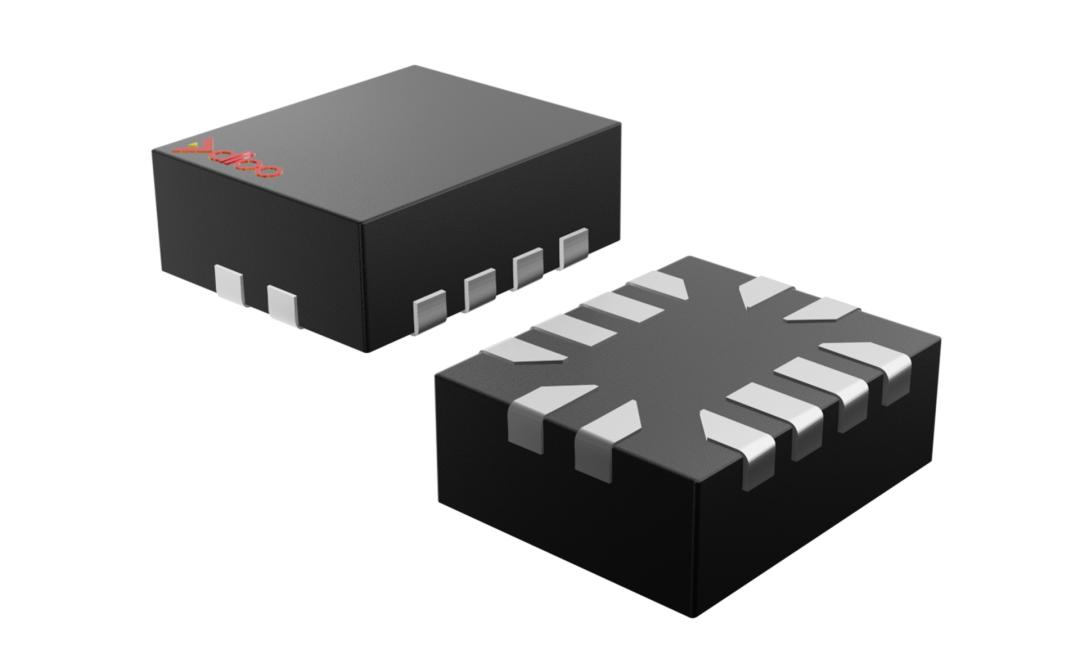

六、DIA36600產品封裝說明

1. 采用可濕性側面封裝，可實現自動光學檢測（AOI）

2. Pitch間距0.5mm

3. 封裝尺寸：QFN2.4*1.95-12

七、為什么選擇帝奧微車規級USB產品？

國產首款車規eUSB2 Repeater產品：完全國產品牌，填補國內空白，供應鏈安全可控。

性能媲美國際大廠：實測數據表明，產品參數達到行業領先水平?？蛻繇?xiàng)目實測眼圖改善顯著。目前完成了基于主流SOC平臺的100多款外設設備的HS/LS/FS不同模式的Host/Device的高低溫測試以及長時間極限壓力考核，系統兼容性完全滿足行業主流要求。

卓越的品質和可靠性：產品經過嚴格的測試與驗證，符合汽車和工業級標準，能夠長期穩定運行。

一站式服務支持：帝奧微可提供完善的技術文檔（如參考設計、測試報告）和本地化服務，加速客戶量產。

產品持續開發能力：帝奧微車規USB產品包括USB2.0開關、eUSB2 Repeater、USB3.2開關和USB3.2 Redriver。

該產品現已支持送樣及量產，有興趣了解該產品更多參數細節，請聯系：dioo-marketing@dioo.com
