ADS7955-Q1 是一款10位多通道模擬轉數字轉換器。

該設備包含基于電容的SAR模數轉換器，具有固有采樣與保持功能。
*附件：ads7955-q1.pdf

該設備支持從2.7V到5.25V的寬廣模擬電源范圍。該器件極低功耗使該器件適合電池供電和隔離電源應用。

寬廣的1.7V至5.25V輸入輸出供電范圍，使得與最常用的CMOS數字主機實現無粘接口。

串行接口由CS和SCLK控制，便于與微處理器和數字信號處理器（DSP）連接。

輸入信號通過CS的下降沿采樣。它使用 SCLK 進行轉換、串行數據輸出和串行數據讀取。該設備支持自動排序預選頻道，或手動選擇下一轉換周期的頻道。

有兩個軟件可選輸入范圍（0V - 2.5V 和 0V - 5V），四個可單獨配置的 GPIO，以及每個通道兩個可編程的報警閾值。這些特性使該設備適用于大多數數據采集應用。

該設備提供了吸引人的關機功能。當設備在較低轉換速度下工作時，這對節能非常有效。

特性

• 符合汽車應用資格
• 1 MHz采樣率串行器件
• 10位分辨率
• 零延遲
• 20 MHz 串行接口
• 模擬電源范圍：2.7至5.25V
• 輸入輸出電壓范圍：1.7至5.25 V
• 兩個單波可選單極輸入范圍：0至2.5V和0至5V
• 頻道選擇的自動和手動模式
• 8通道設備可共享16通道設備覆蓋
• 每個通道有兩個可編程報警級別
• 四個可單獨配置的 TSSOP 包設備 GPIO
• 典型功率耗散：14.5毫瓦（+VA = 5 V，+VBD = 3 V），1 MSPS
• 斷電電流（1 μA）
• 輸入帶寬（47 MHz，3 dB）
• 30針TSSOP封裝

參數

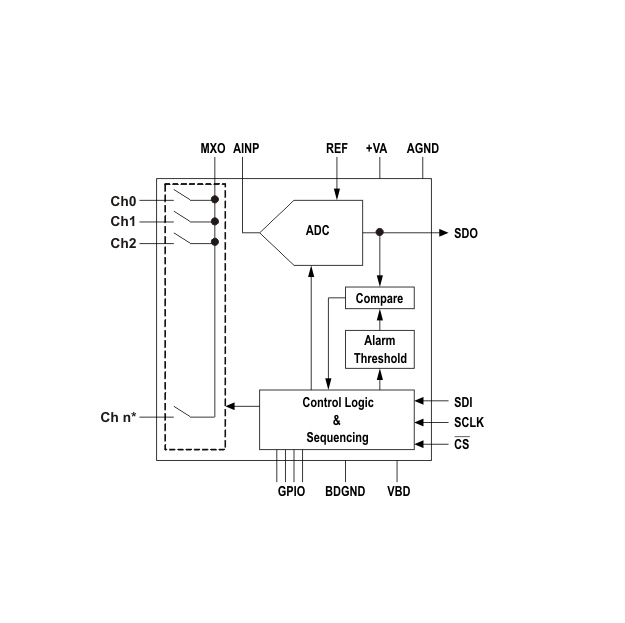

方框圖

?一、產品概述?
ADS7955-Q1是德州儀器(TI)推出的汽車級10位模數轉換器，具有1 MSPS采樣率、8個單端輸入通道和微功耗特性。該器件采用2.7V至5.25V單電源供電，支持20MHz串行接口。

?二、核心特性?

• ?10位分辨率?，無失碼
• ?1 MSPS采樣率?，零延遲
• 8通道單端輸入，可共享16通道器件封裝
• 兩個軟件可選單極性輸入范圍：0-2.5V和0-5V
• 每個通道兩個可編程報警電平
• 四個獨立可配置GPIO（TSSOP封裝）
• 典型功耗：14.5 mW（+VA=5V，+VBD=3V，1 MSPS時）
• 功耗電流：1 μA（關斷模式）
• 輸入帶寬：47 MHz（-3dB）

?三、應用領域?

• PLC/工業PC
• 電池供電系統
• 醫療儀器
• 數字電源
• 觸摸屏控制器
• 高速數據采集系統
• 高速閉環系統

?四、技術規格?
? 電氣特性： ?

• 模擬電源范圍：2.7V至5.25V
• I/O電源范圍：1.7V至5.25V
• 功耗：正常模式1.8-3mA，關斷模式1μA
• 輸入電容：15 pF
• 輸入漏電流：61 nA（125°C時）

? 性能參數： ?

• 積分非線性：±0.2 LSB（典型值）
• 微分非線性：±0.2 LSB（典型值）
• 偏移誤差：±0.5 LSB（典型值）
• 增益誤差：±0.1 LSB（典型值）
• 總諧波失真：-80 dB（100kHz時）
• 信噪比：60 dB（100kHz時）

?五、工作模式?

1. ?手動模式?：每幀手動選擇下一個通道
2. ?自動-1模式?：按預設通道序列掃描
3. ?自動-2模式?：從通道0掃描至預設最后通道

?六、功能模塊?

• ?多路復用器?：8個單端輸入通道
• ?SAR ADC?：電容式逐次逼近寄存器ADC
• ?可編程報警系統?：每個通道兩個閾值
• ?GPIO系統?：4個可獨立配置的通用輸入輸出引腳
• ?電源管理?：支持關斷模式

?七、封裝信息?

• 30引腳TSSOP封裝（DBT）
• 工作溫度范圍：-40°C至125°C
• 符合汽車應用認證

?八、典型應用電路?

• 支持MXO直接連接AINP的簡化配置
• 支持通過緩沖器/PGA連接MXO和AINP的高性能配置
• 外部參考電壓：2.5V±10mV

?九、串行接口?

• SPI兼容接口（CS、SCLK、SDI、SDO）
• 16位數據字格式（4位通道地址+12位轉換結果）
• 支持MSB優先數據傳輸

?十、可靠性特征?

• 符合汽車電子標準
• ESD保護：HBM 2kV，MM 200V，CDM 500-750V
• 閂鎖測試通過JESD78標準

該器件特別適用于需要高速度、低功耗且工作環境要求嚴格的汽車電子和工業控制應用場景。
