Molex射頻同軸終端可提供精確的信號功率控制、出色的信號完整性和低無源互調 (PIM)。這些端子具有高精度和耐用性，可確保始終如一的長期性能。該射頻端接器采用2.92mm N型SMA連接器、功率處理能力為0.5W至50W、頻率為DC至40GHz、阻抗為50歐姆，最大VSWR為1.35:1至1.40:1。這些端接器采用無焊觸點設計，可承受寬溫度范圍、沖擊和振動力以及惡劣環境條件。該射頻端接器非常適合用于航空航天、無線基礎設施、汽車、電信和國防應用。

數據手冊：*附件：Molex 射頻同軸終端數據手冊.pdf

特性

• 具有出色的耐用性和環境彈性
• 兼容各種射頻連接器類型
• 為精密應用提供高性能
• 提供可靠的功率處理能力
• 提供垂直集成
• 具有多種選項，簡化了系統設計

鏈條詳情

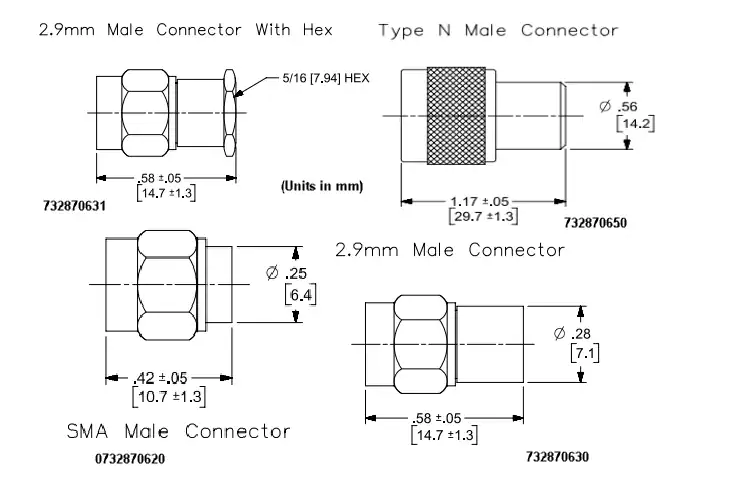

尺寸圖

?Molex射頻同軸終端技術解析與應用指南?

一、產品核心特性與技術優勢

?1. 高頻性能表現?

• 頻率覆蓋范圍達DC至40GHz（2.92mm連接器），滿足5G/6G測試、航天防務等高頻應用需求
• 電壓駐波比(VSWR)低至1.20:1，確保信號傳輸過程中反射損耗最小化
• 精密阻抗匹配（50歐姆）實現高效率功率傳輸

?2. 環境適應能力?

• 工作溫度范圍覆蓋-65℃至+125℃，適配極端環境應用
• 采用鈍化不銹鋼外殼與金鍍層鈹銅導體，具備卓越的抗腐蝕性能
• 無焊點接觸設計確保在劇烈震動、沖擊環境下保持穩定連接

?3. 功率處理特性?

• 功率容量0.5W至50W，支持線性降額特性
• 2.92mm連接器：1W@25℃線性降額至0W@125℃
• N型連接器：2W@25℃線性降額至1W@125℃

二、連接器選型指南

?2.92mm連接器?

• 接口兼容：SMA/K/3.50mm系列
• 機械尺寸：
  公頭：14.70±1.30mm
  母頭：15.70±1.30mm
• 珠鏈長度：89mm，直徑7.10mm

?N型連接器?

• 頻率分段VSWR：
  DC-4GHz:1.10:1 | 4-8GHz:1.15:1
  8-12.4GHz:1.20:1 | 12.4-18GHz:1.25:1
• 符合MIL-STD-348軍用標準

?SMA連接器?

• 全頻段VSWR控制在1.05:1至1.35:1
• 溫度系數：±250ppm/℃

三、典型應用場景實施方案

?1. 航天防務系統?

• 導彈防御系統：采用N型連接器，利用其寬溫度范圍(-65至125℃)特性
• 電子戰設備：選用2.92mm連接器，發揮其40GHz高頻優勢
• 機載設備：優先選擇具備抗振動設計的無焊點版本

?2. 通信測試系統?

• 5G/6G基站測試：推薦使用2.92mm連接器，支持毫米波頻段測試
• 分布式天線系統：采用SMA連接器實現緊湊空間布局
• 網絡分析儀校準：利用低VSWR特性提高測量精度

四、工程應用注意事項

?1. 安裝規范?

• 連接器對接時應保持軸向?qū)R，避免側向應力
• 扭矩控制：使用力矩扳手確保連接可靠性
• 定期檢查珠鏈完整性，防止意外脫落

?2. 散熱管理?

• 大功率應用需保證足夠的空氣對流空間
• 50W功率使用時建議配合散熱基板
• 注意功率降額曲線，高溫環境下相應降低使用功率

?3. 信號完整性維護?

• 布線時保持阻抗連續性
• 避免急彎折，最小彎曲半徑應大于線纜直徑的5倍
• 使用適配的電纜組件，確保整體系統VSWR性能

五、質量控制與可靠性驗證

本系列產品在美國本土制造，通過垂直整合供應鏈確保質量一致性。所有終端均符合RoHS標準，包裝采用防靜電袋裝，提供完整的產品追溯能力。在設計驗證階段建議進行：

• 溫循環測試(-65℃至125℃，100次循環)
• 振動測試(依據MIL-STD-202標準)
• 鹽霧測試(驗證耐腐蝕性能)
