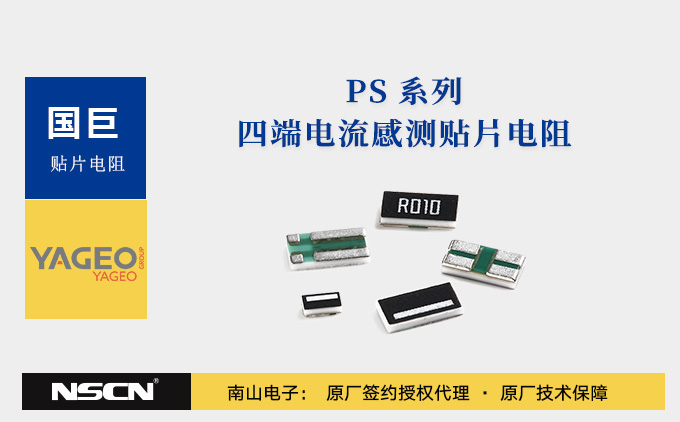

國巨（YAGEO）PS0612系列是一款采用金屬合金工藝的4端子低溫度系數（TCR）電流檢測電阻，其封裝規格為0612，具有超低阻值范圍，其設計聚焦于高精度、高可靠性與寬應用場景，廣泛適配電池組、逆變器/轉換器、消費電子及筆記本電腦等設備的電流檢測需求。國巨PS0612系列高精度四端子合金電流檢測電阻可以細分為以下系列：PS0612DKF07，PS0612DKG07，PS0612FKF07，PS0612FKF7W，PS0612FKG07，PS0612FKL07，PS0612FKM07，PS0612FKP07，PS0612JKF07。作為國巨授權代理商，南山電子可為您提供全系列PS0612產品的規格書選型支持與樣品申請服務。

基本參數與核心特性：

1.封裝尺寸：0612規格，長度（L）1.60+0.15/-0.20mm，寬度（W）3.20±0.20mm。

2.電阻與精度特性

• 阻值范圍：覆蓋0.5mΩ~100mΩ。
• 精度等級：±0.5%（2mΩ、10mΩ、20mΩ）、±1%、±5%，滿足不同場景對測量精度的需求。

3.功率與溫度特性

• 額定功率：1W，在高功率密度的電流檢測電路中表現出色。
• 工作溫度范圍：根據阻值不同分為兩類——0.5mΩ≤R≤10mΩ為-55℃~+155℃，12mΩ≤R≤100mΩ為-55℃~+125℃。
• 溫度系數（TCR）：提供多檔選擇，包括±75ppm/℃、±100ppm/℃、±150ppm/℃、±200ppm/℃、±300ppm/℃，適配不同溫度穩定性需求。

4.包裝類型：采用7英寸壓紋卷帶（K），每卷4000個，符合自動化貼片生產需求。

型號編碼規則與選型指南：

示例型號：PS0612DKF070R002L

• PS：系列名稱
• 0612：封裝尺寸（0612=3.2mm×1.6mm）
• D：公差±0.5%
• K：壓紋卷帶包裝
• F：TCR±100ppm/°C
• 07：功率1W
• 0R002：阻值0.002Ω（2mΩ）
• L：默認代碼
