在機器視覺、工業檢測、醫療影像等領域，圖像采集卡是連接前端圖像設備與后端計算系統的核心樞紐。它不僅解決了原始圖像信號與計算機數據的“格式互通”問題，更決定了圖像傳輸?shù)乃俣?、精度與穩定性，直接影響整個視覺系統的運行效率。本文將從技術原理、核心分類、關鍵參數、主流應用到實操選型，全方位拆解圖像采集卡，幫你形成完整的知識體系與選型邏輯。

一、底層原理：圖像采集卡如何打通“信號到數據”的鏈路

圖像采集卡的核心使命，是將相機等圖像源輸出的原始信號，高效、無損地轉化為計算機可處理的數字圖像數據，整個過程可拆解為四個關鍵步驟，且不同信號類型的處理路徑略有差異：

1.信號接收：采集卡通過對應接口接收兩類信號：一類是模擬相機輸出的CVBS、S-Video等模擬信號，以連續電壓變化形式存在；另一類是工業相機、高清攝像頭輸出的HDMI、CameraLink等數字信號，以離散二進制數據流形式存在。這一步需接口精準匹配，否則會出現信號丟失或無法識別的問題。

2.信號處理與轉換：針對模擬信號，采集卡內置高精度模數轉換器（ADC），將連續電壓信號采樣、量化為數字像素值，采樣率和轉換精度直接決定圖像的保真度；對于數字信號，無需模數轉換，由FPGA、ASIC等專用芯片接收原始數據流，完成格式標準化（如將RAW格式轉為RGB/YUV格式）和初步糾錯處理，避免數據傳輸錯誤。

3.預處理優化（高端型號專屬）：搭載FPGA芯片的工業級采集卡，會在數據傳輸前完成硬件級預處理，比如降噪、ROI（感興趣區域）裁切、圖像糾偏、色彩校正等。這一步能大幅減少傳輸至計算機的數據量，減輕CPU后續運算壓力，尤其適合高幀率、高精度的工業檢測場景。

4.高速數據傳輸：處理后的數字圖像數據，通過PCIe、GigE等總線接口快速傳輸至計算機內存。為避免高幀率采集時的數據丟失，部分采集卡會配備板載緩存，臨時存儲峰值數據，確保傳輸鏈路的連續性，工業級采集卡的傳輸延遲可低至1ms以內，部分高精度型號甚至能達到微秒級。

二、核心分類：按場景選對“專屬類型”

圖像采集卡的分類維度多樣，其中接口類型和信號類型是最核心的分類方式，直接決定其適配場景，具體分類及特點如下：

除此之外，按應用場景還可分為工業級、民用級、醫療級等。工業級側重抗干擾和穩定性，醫療級強調圖像精度和行業認證（如DICOM標準），民用級則追求性價比和易用性。

三、關鍵參數：看懂決定性能的“核心指標”

選型時需聚焦核心參數，避免因參數不匹配導致系統性能瓶頸，以下是必須關注的五大關鍵指標：

1、傳輸帶寬：這是保障高分辨率、高幀率采集的核心。計算公式為單路圖像帶寬=分辨率×幀率×像素位深÷8，選型時需預留30%以上冗余。例如4路4K@30fps（10位深）相機，所需帶寬約15.5GB/s，需選擇PCIe4.0x4（32GB/s）及以上規格的采集卡。

2、分辨率與幀率：分辨率決定圖像細節精度，需匹配相機最高分辨率（如1080P、4K、8K）；幀率衡量采集速度，工業檢測場景常需數百幀/秒，科研高速成像場景甚至需數千至數萬幀/秒，需根據具體需求選擇，避免幀率不足導致漏檢。

3、同步與觸發能力：多相機協同場景（如整車外觀檢測）需關注同步精度，工業級采集卡支持硬件觸發、PTP精確時間協議，同步誤差可控制在納秒級；觸發模式方面，硬件觸發適配工業設備聯動（如零件到位后自動采集），軟件觸發適合輕量單點采集場景。

4、像素位深：決定圖像色彩精細度，常見8bit、10bit、12bit。民用監控8bit即可滿足需求，而醫療影像、精密印刷檢測等場景，需10bit以上位深保障色彩還原的準確性，避免因色彩偏差導致判斷失誤。

5、環境適應性：工業場景需關注寬溫范圍（工業級多為-40℃~85℃）、抗振動等級（符合MIL-STD-810G標準）和EMC電磁兼容認證；戶外場景則需優先選擇支持遠距離傳輸?shù)男吞?hào)，抵御復雜環境對信號的干擾。

四、主流應用：滲透多領域的“隱形支撐”

圖像采集卡的應用已覆蓋工業、醫療、廣電等多個關鍵領域，不同場景對其性能需求各有側重：

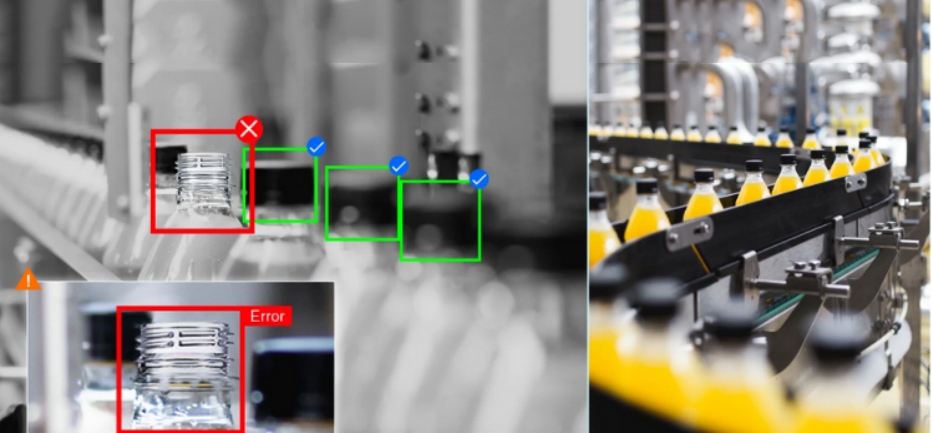

1、工業自動化與智能制造：核心用于PCB板缺陷檢測、汽車零部件尺寸測量、機器人視覺引導等。需選擇PCIe或CameraLink接口的工業級采集卡，保障高幀率、低延遲和多相機同步，比如半導體檢測中，同步誤差＜0.1μs的采集卡可精準識別微米級缺陷。

2、醫療與生命科學：適配超聲設備、內窺鏡手術影像、顯微鏡細胞分析等場景。要求高分辨率、低噪聲和精準色彩還原，部分需符合醫療行業IEC60601標準，確保影像數據可用于臨床診斷。

3、廣電與直播領域：用于演播室多機位切換、大型活動直播、4K視頻后期制作。需支持SDI接口，具備幀同步功能，保障多路高清信號無縫切換，避免直播時出現畫面卡頓或撕裂。

4、智能交通與安防：支撐車牌識別、交通流量監控、大型安防中心多路監控。優先選擇GigEVision采集卡，兼顧遠距離傳輸和多通道采集能力，滿足7×24小時連續運行的穩定性需求。

5、科研高速成像：服務于流體力學分析、生物運動研究等場景。需極高幀率和帶寬，通常搭配CameraLinkHS或CoaXPress接口的采集卡，可捕捉數千甚至數萬幀/秒的高速物理變化。

五、選型指南：避開坑點的實操步驟

選型的核心邏輯是“場景匹配+參數適配”，按以下步驟操作可大幅降低決策失誤率：

第一步：鎖定接口兼容性

優先確認采集卡接口與相機輸出接口一致，比如工業相機用CameraLink接口，就對應選擇CameraLink采集卡；廣電設備多用SDI接口，需匹配SDI采集卡。嵌入式視覺場景可關注MIPICSI-2接口，民用場景則可選HDMI或USB接口。

第二步：核算帶寬與幀率需求

根據相機的分辨率、幀率和像素位深，用公式計算所需帶寬，并預留30%以上冗余，避免高負載時丟幀。例如單路4K@60fps（10bit）的圖像，需至少12Gbps帶寬，需選擇PCIe3.0x4及以上規格。

第三步：匹配場景的特殊需求

多相機協同場景需確認采集卡的觸發接口數量和同步精度；精密檢測場景優先選帶FPGA預處理的型號；戶外或遠距離場景優先GigEVision或CoaXPress接口；醫療、軍工等特殊領域需提前確認產品是否符合行業認證標準。

第四步：驗證軟件與系統兼容性

確認采集卡支持所用操作系統（Windows/Linux），且兼容Halcon、OpenCV等圖像處理軟件。優先選擇提供完整SDK開發包的品牌，方便后續系統集成和二次開發，降低搭建成本。

第五步：平衡成本與性能

避免“性能過?！被颉靶阅懿蛔恪保裼帽O(jiān)控、辦公掃描等輕量場景選USB系列即可；工業級場景切勿用民用卡替代，否則會因抗干擾弱、穩定性差導致生產線停工，反而增加隱性成本。
