在這個電子產品普及的時代，CR2032紐扣電池就像空氣一樣無處不在卻又容易被忽視。CR2032這款直徑20mm、厚度3.2mm的銀色小圓片，堪稱電子設備界的"萬能血包"。從汽車鑰匙到電腦主板，從電子秤到血糖儀。它的身影幾乎無處不在。今天，我想和大家聊聊CR2032背后的數字密碼、電子產品主板上為什么會有一顆CR2032以及它搭配愛普生的RTC時鐘芯片是如何使用的。

Part1：紐扣電池型號解讀：CR2032背后的數字密碼

當你拆開汽車鑰匙、電子秤或電腦主板，總能看到紐扣電池的身影。尤其是那個銀色的CR2032，幾乎無處不在。但你知道它的型號命名暗藏玄機嗎？今天，我們就來破解這個"數字密碼"。

01

第一部分：字母解碼

第一個字母代表電池的化學體系：

C代表鋰-二氧化錳體系（Li/MnO2），是最常見的3V紐扣電池

L代表堿性電池（1.5V）

A代表鋅-空氣體系（1.4V），主要用于助聽器

S代表氧化銀電池（1.55V），精度高、放電平穩

以CR2032為例，首字母"C"就明確標識了這是一枚鋰錳電池。這種電池具有工作電壓穩定、自放電率低的特點，年自放電率通常約1%，非常適合需要長期供電的設備。

02

第二部分：字母進階

第二個字母表示電池形狀：

R代表圓形，也就是我們常見的紐扣形狀

F代表扁平形

S代表方形

在CR2032中，"R"明確表示了電池的圓形結構。這個簡單的字母確保了電池的標準尺寸和兼容性。

03

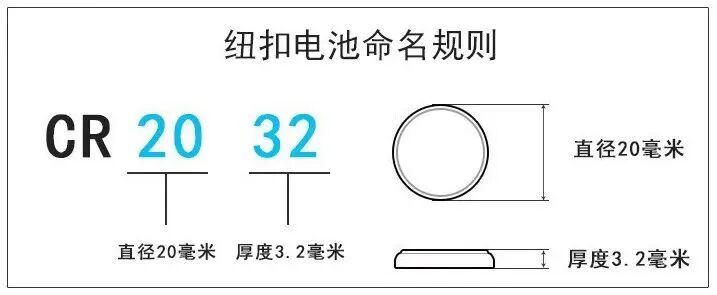

第三部分：數字揭秘

前兩位數字表示直徑（單位：毫米）

后兩位數字表示厚度（單位：0.1毫米）

例如CR2032：

20表示電池直徑為20毫米

32表示電池厚度為3.2毫米

這種直觀的命名方式讓我們無需測量就能知道電池的物理尺寸。比如CR2025的厚度就是2.5毫米，而CR2016則是1.6毫米。

04

第四部分：常見型號對比

CR系列（3V鋰錳電池）：

CR2032：通用性最強，容量約225mAh

CR2025：較薄的替代型號，容量約165mAh

CR2016：最薄版本，容量約90mAh

LR系列（1.5V堿性電池）：

LR44：最常用的堿性紐扣電池

LR41：常用于小型計算器、激光筆

SR系列（1.55V氧化銀電池）：

SR626SW：高端手表專用

SR41：精密儀器使用

05

第五部分：選購實用指南

替換原則：

1.化學體系必須相同（C不能換成L）

2.尺寸必須完全一致（20mm直徑，3.2mm厚）

3.電壓需要匹配（3V不能換成1.5V）

特殊情況處理：

1.緊急情況下可用CR2025替代CR2032，但壽命會縮短。

2.切勿用堿性電池替代鋰電池，可能損壞設備。

3.氧化銀電池可用堿性電池臨時替代，但需注意電壓差異。

Part2：為什么有些電子產品主板上會有一顆CR2032紐扣電池？

前幾天，公司一個硬件工程師差點被一塊x86主板給整崩潰了。每次測試完把設備斷電，第二次再開機時，屏幕都要黑屏接近一分多鐘才進系統?！斑@啟動速度比我老家那臺十年老電腦還慢?。　彼麚现^嘟囔。

一開始他懷疑是系統問題，就重裝了系統；又懷疑是內存條問題，最后，還是我?guī)戳艘谎壑靼濉?span style="background-color:rgb(254,255,255);color:rgb(57,161,122);">右上角那個電池座是空的。哦！原來紐扣電池忘記了安裝。

裝上一顆松下CR2032電池之后，主板秒變“閃電俠”，開機速度直接回到十秒內。小張恍然大悟：“原來這玩意兒不光管系統時間，還管開機速度啊！”

01

為什么沒電池就開機慢？

你可能不知道，主板上那顆不起眼的松下CR2032紐扣電池，其實是保證電腦記住自己是誰的關鍵部件。

它的核心任務很簡單：在電腦完全斷電后，持續為CMOS芯片和RTC實時時鐘芯片供電。RTC（Real-Time Clock）是一種實時時鐘，用于記錄和跟蹤時間，具有獨立供電和時鐘功能。在某些應用場景中，為了保證RTC在斷電或者其他異常情況下依然能夠正常工作，需要備份電池方案來提供穩定的供電。

CMOS芯片保存著BIOS/UEFI的所有設置——包括啟動順序、內存時序、CPU頻率等。而實時時鐘則負責讓電腦知道現在幾點，別一斷電就回到2000年1月1日。

想象一下，如果這塊電池沒電了，每次徹底斷電后，BIOS就像得了健忘癥——不記得內存該怎么配置，不認得硬盤該用什么模式訪問，甚至不確定自己到底連接了哪些設備。結果就是每次冷啟動都得重新認識一遍所有硬件，這個過程可比正常啟動慢多了。

下面仔細看一下他們啟動過程：

正常情況（有電池）：
BIOS讀取CMOS中保存的硬件配置，執行快速自檢：

驗證CPU微碼；

快速檢測內存信息；

直接使用已知的硬盤控制器設置；

10-15秒內進入操作系統。

異常情況（沒電池）：
BIOS恢復出廠默認設置，執行完整硬件探測：

逐一嘗試不同的內存時序和頻率組合；

探測所有PCIe設備并重新枚舉；

測試各種SATA控制器模式；

可能需要30秒到2分鐘才能完成自檢。

通俗來講，咱們可以用開車進行更形象的比較：

有電池時：每天走熟悉的路上班，知道每個路口、每個紅綠燈；

沒電池時：像個剛來城里的新手，得一邊看導航一邊開，還經常走錯路。

02

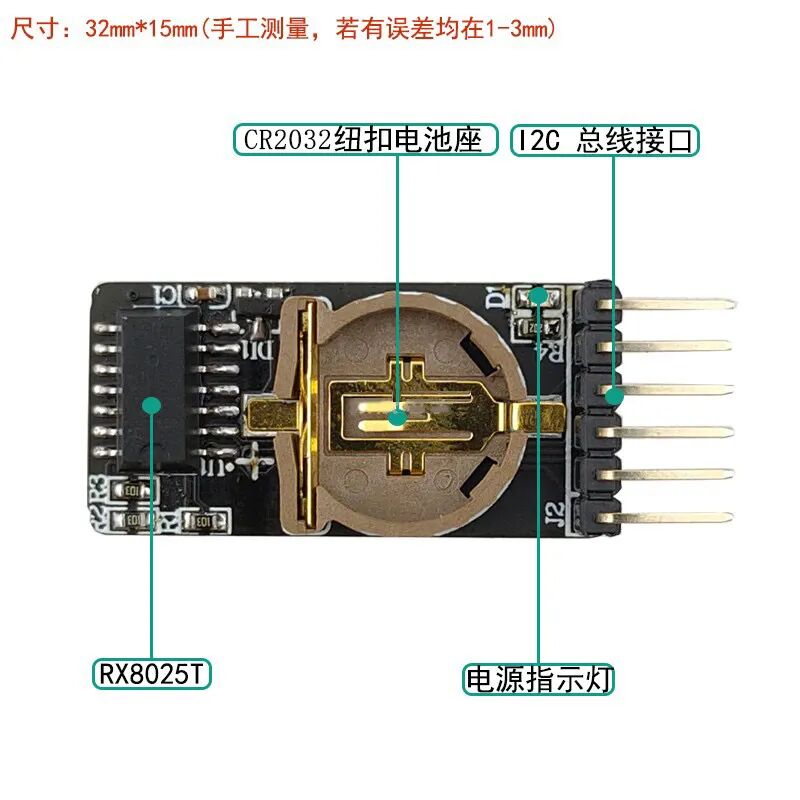

RTC實時時鐘模塊芯片+電池介紹

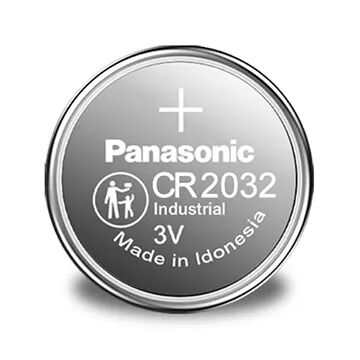

那顆銀色的松下CR2032紐扣電池，通常的規格特性如下：

型號：CR2032

電壓：3V

化學體系：鋰-二氧化錳

容量：約225mAh

自放電率：年化約1-2%

這種電池能在小體積內提供相對較高的容量，自放電率低，工作溫度范圍寬（-30°C到+85°C），而且成本低廉。

在實際應用中，一顆優質的松下CR2032電池可以為CMOS芯片供電3-5年甚至更久。當你的電腦開始出現系統時間不準或者BIOS設置經常丟失時，第一個要懷疑的就是它。

在咱們實際的產品設計中，我們經常會遇到一個現實問題：主板上實在找不到合適的位置安裝電池座。這時候，外置電池就派上用場了。

通常有一個帶線電池插頭，通過20-30cm的引線連接到主板上的插針。

03

為啥ARM平臺主板RTC電池不影響開機時間？

看到這里，你可能會問：我們經常用的ARM平臺類主板，有時候也會忘記上電池，但是為什么它們開機不也挺快的嗎？

這引出了x86和ARM架構的一個根本區別：

x86架構，通用計算，支持各種硬件組合：

需要CMOS記錄每次的硬件配置；

支持用戶自由更換內存、硬盤、顯卡；

RTC+電池成為必需品。

ARM架構，嵌入式專用，硬件高度集成：

啟動參數直接固化在Bootloader或eMMC中；

硬件在出廠時就已確定，無需探測；

靠網絡校時（NTP）獲取準確時間。

ARM設備因其硬件固定，啟動時直接從非易失存儲中讀取預設配置初始化硬件，整個過程快速且確定，系統啟動后會通過網絡自動校時，因此無需依賴外部電池來維持設置或保證啟動速度。

下次遇到設備開機特別慢的情況，不妨先檢查一下電池這個看似微小卻至關重要的部件。
