隨著電子產品向微型化、高密度化發展，PCB焊接面臨超細元件、多層結構和熱敏感材料的挑戰。激光焊錫技術憑借其非接觸、高精度和熱影響小的特性，成為解決傳統焊接缺陷的關鍵方案。

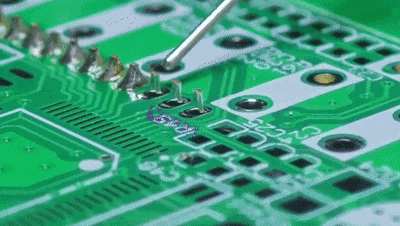

一、適合激光焊錫的PCB特性

激光焊錫工藝雖然在PCB電子行業的使用十分廣泛，對一些特定PCB類型具有不可替代性，但是激光焊錫并非萬能解方，也有其做不了的產品。那怎樣的產品是激光焊錫做不了的呢？

01

基板與結構缺陷類PCB

· 金屬嵌層結構不良的PCB：基板內金屬層（如銅箔）與絕緣層熱傳導不匹配時，激光高能量密度易導致局部過熱，引發燒板、分層甚至碳化，不良率顯著升高 。

· 高導熱基板（如鋁基板） ：需嚴格控制激光參數，否則熱量被快速傳導分散，焊點難以達到熔錫溫度，導致虛焊 。

光學與材料交互限制類PCB

02

·反射材料焊接困難：如長針腳的插針類產品由于表面光滑，引出電路板過長容易出現物理性反光折射，從而引發焊接不良，需額外預處理。

·含炭黑填充的黑色塑料基板：黑色材料容易吸收激光的高能量，容易出現熱傳遞升溫?zé)宓那闆r，如汽車電子中的黑色PPS、PEEK材料，通孔底板為黑色塑料等。

03

元器件與設計限制類PCB

·無導通孔的FPC（柔性電路板） ：激光無法穿透FPC直接加熱焊盤，導致熱量不足，連接失敗 。

·含大顆BGA/QFN的FPC：FPC機械強度低，直接焊接大尺寸器件易因熱應力變形，推薦改用連接器或軟硬結合板 。

·需壓力輔助焊接的元件：如某些插針件，激光非接觸特性無法施加壓力，導致焊料潤濕不充分 。

經濟性與適配性短板

04

· 設備專用性強：多數激光焊錫機為定制化設備，切換產品需重新調試，綜合成本高于通用型回流焊 。

· 產品附加值低：由于激光焊錫機相對于同等配置的傳統焊錫設備價格相差較大，對于附加值不高的產品難以短期內實現成本回報。

二、無焊接缺陷的關鍵控制點


01

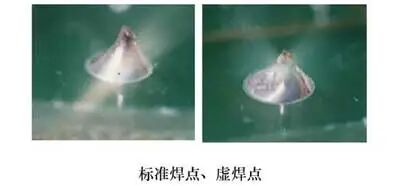

溫度精準調控：虛焊主因是激光停留時間或溫度不足，需通過閉環溫度控制系統實時監測，確保焊點恒溫（如±5℃精度）。

02

焊料工藝選擇：錫絲焊適用于插針件、通孔插件，需控制送絲速度匹配激光加熱節奏；錫膏焊通過預填充錫膏適用于光通訊模塊等精密領域，需避免氧化；噴錫球焊適合機械硬盤磁頭、BGA芯片、手機攝像頭等微焊點（錫球直徑0.07–2.0mm）。

03

參數優化與設備選型：激光功率、速度、光斑大小需根據PCB厚度、焊盤尺寸動態調整。例如：多層板需降低功率防止內層損傷；微型元件需最小0.2mm光斑聚焦，采用同軸CCD定位系統，實現“所見即所得”的對位精度焊接。

04

全過程質量監控：在線AOI系統，100%焊點檢測，識別200+缺陷類型。

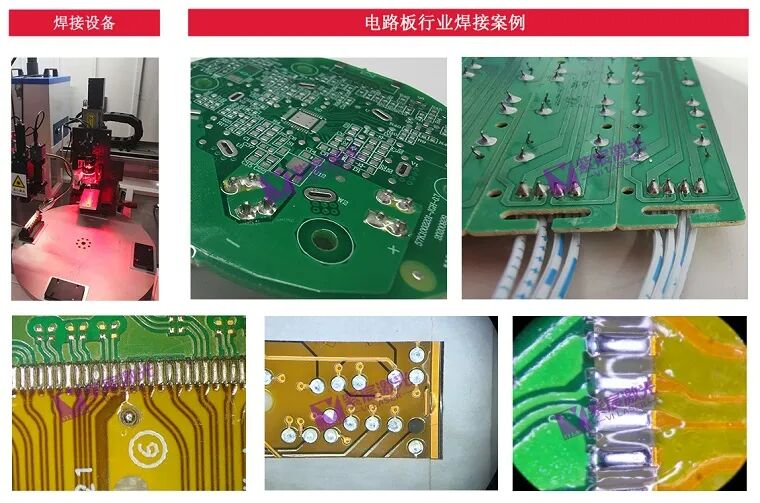

三、激光焊錫機的精度水平

在所有PCB焊接工藝中，激光焊錫機處于最高精度梯隊：

微米級光斑控制：最小光斑直徑達0.2mm（傳統烙鐵焊≥0.5mm），可焊接01005超小型元件。

定位精度優勢：機器人+機器視覺系統實現±5μm級重復運動精度，遠超傳統工藝；同軸CCD技術消除視覺偏差。

熱精度對比：熱影響區小，局部加熱僅作用于焊點。

激光焊錫工藝通過溫度閉環控制、參數智能優化及微米級精度，實現了PCB焊接“零缺陷”的突破。隨著半導體激光器與AI算法的融合，未來將在5G、AI芯片封裝領域進一步替代傳統工藝，成為高可靠性電子制造的基石。
