【現象描述】

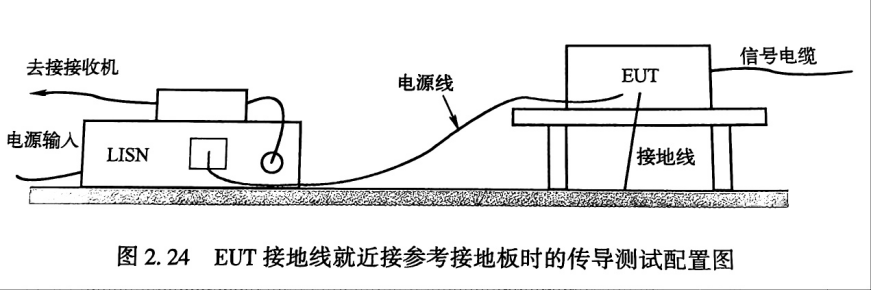

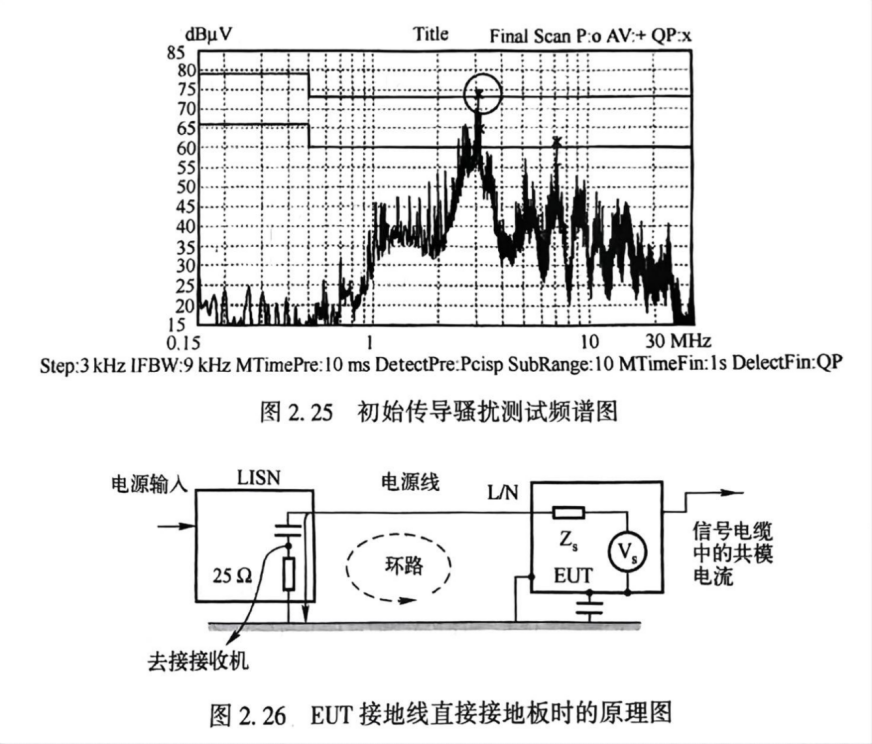

某信息技術設備有外接信號電纜及供電電源線。電源口傳導測試時，EUT接地線就近接參考接地板，測試配置圖如圖2.24所示，測試結果如圖2.25所示。由圖2.25可知，該產品的電源口的傳導騷擾不能滿足圖中所示限值的要求，需要分析產生傳導騷擾過高的原因。

【原因分析】

關于電源口傳導騷擾測試的原理，可以參考案例3中的描述。圖2.24所示的測試配置圖可以用圖2.26表示其原理。

圖2.26所示為電源口傳導騷擾測試時，被測設備(EUT)、線性阻抗穩定網絡(LISN)、接收機之間的連接關系。圖2.26中箭頭線表示共模傳導騷擾的電流，它在25Ω、兩個50Ω電阻并聯電阻上產生的壓降就是所測量到的共模傳導騷擾電壓結果(差模傳導騷擾與本案例無關，不在圖2.26中示出)。由圖2.26可知，在該測試配置的情況下，電源線、LISN、EUT、EUT接地線及參考接地板之間形成了一個較大的環路(見圖2.26中虛線)。關于環路在EMC中的意義已經在本書其他案例中提及(如案例29、77等)。

根據電磁理論，環路既可以成為輻射必要條件中的天線，也可以成為接收干擾的環路接收天線。當環路中的磁通發生變化時，將在環路中感應出電流，其大小與閉環面積成正比，而且對于特定大小的環路，環路接收天線將在特定的頻率上產生諧振 當圖226中的大環路有感應電流時，必定增大流過LISN中250電阻的電流，即LISN檢測到更大的傳導騷擾。

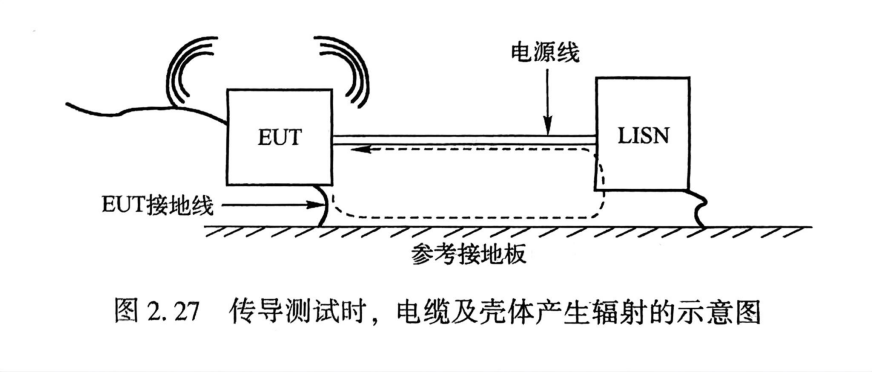

傳導騷擾測試在屏蔽室中進行。環路接收的干擾是從哪里來的呢?實際是來自亮體和信號電的產生的輻射。如圖2.27所示(測試中已經排除外界及輔助設備的影響)。

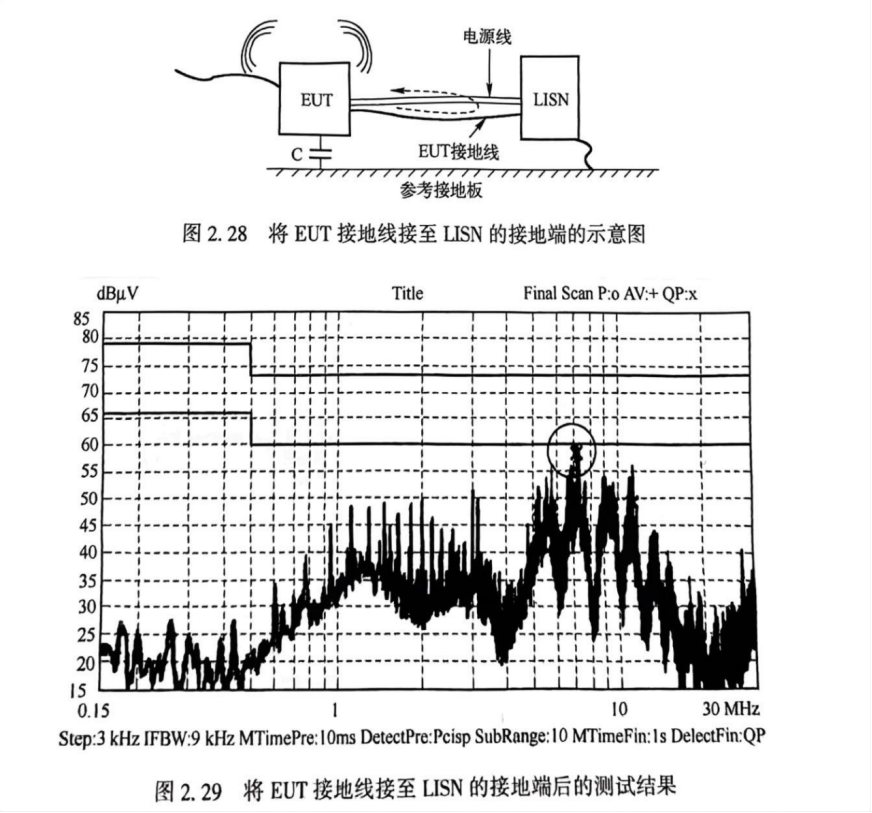

測試過程中，改變接地線的連接方式，即將EUT接地線接至LISN的接地端，同時接地線與電源線以較近的距離(小于5mm)平行布線(見圖2.28),電源線、LISN、EUT、EUT接地線及參考接地板之間形成的環路面積大大減小，而且電源線、LISN、EUT、EUT對地寄生電容及參考接地板之間形成的環路，其阻抗較大不會感應出較大的電流(也就是不是主要的正確性。要部分確。性改變連接方式后再進行測試，測試結果如圖2.29所示，測試通過，證實了以上分析的正確性。

【處理措施】

本案例并非純粹意義上的設計問題，而是由于測試配置引起的，因此，將EUT接地線接至LISN的接地端，同時接地線與電源線以較近的距離(小于5mm)平行布線，減小環路面積，是最好的解決方式。

【思考與啟示】

（1）本案例涉及的接地問題是傳導騷擾測試中常見的問題，也是很值得注意的問題。傳導測試時，一定要將接地線與電源線一起布線，不能按“就近接地”的方式，以免造成較大的環路，接受意外的騷擾。

（2）對于本身低頻(150kH~30 MHz)輻射較大的產品，如帶有信號電纜的產品，測試時要特別注意電源線、LISN、EUT、EUT接地線及參考接地板之間形成的環路。

（3）本案例中的問題，在不改變接地環路面積大小的情況下，可以通過其他方式(如電源口的濾波)解決。因為測試到的結果總是綜合的結果，剔除所有因素中的某一部分都有可能使結果符合測試的要求，但是不合理的測試布置是最需要剔除的。
