USB2.0 ESD and Protection

USB2.0 端口常用于提供電源，并經常為外設以及便攜電子產品充電。

根據 USB2.0 標準，符合 USB 的電源應當在 4.75V 至 5.25V 之間并提供至少為 0.5A 的連續電流。

但是，仍可能發生一些故障，容易損壞未采取保護措施的下游電子線路。典型的故障包括：感應式尖峰電壓、連接到高電壓充電器上（用戶操作失誤）、連接到供電質量遭受污染的電源。雖然典型的計算器電源的電壓控制在 5V +/- 5% ，但這并不意味著 USB 端口的電壓不會超過 5.25V 。感應發生的電壓尖峰值可以超過 8V ，并損壞未采取保護措施的外設。尖峰電壓現象發生在電源總線上存在一定的電感且電流發生了快速變化的情況下。電流的快速改變可能來自于外設熱插拔、內部系統關機、或其它內部供電波動現象。電感可能是在設計上采用了磁性部件而產生，也有可能是由于電纜較長以及其它電源總線組成部件所引發。電源總線的電感值越大，在外設內產生的尖峰電壓現象就越嚴重。簡言之，USB 設備可能承受超過 5V 的電壓，并應當針對這種情況采取保護措施。


優點	特性	應用范圍：USB 外設和 USB 充電設備
? 有助于讓下游電子設備免受過電壓和負偏壓狀態的影響 ? 動作事件可以切斷過電壓和反向偏壓源 ? 動作狀態的仿真特性可以最大程度減少了上游的感應式尖峰電壓 ? 單部件布局和低散熱要求有助于降低設計成本	?過電壓瞬態抑制能力 ?穩定的電壓輸出值對抗故障電流 ?時間延遲型過電壓動作能力 ?功率處理能力可達 600 瓦級別 ?符合 RoHS 要求	?移動電話 ?PDA ?MP3 播放器 ?DVD 播放器 ?數碼相機 ?USB 分線器 ?打印機 ?掃描儀?硬盤

一．?dāng)?shù)據USB2.0總線 靜電保護標準方案 IEC 61000-4-2(Contact: 8 kV Air: 17 kV）

器件型號	封裝	尺寸mm	結電容.典型值	ESD robustness (IEC61000-4-2)	備注
ESDSRV05-4	SOT-23-6L	2.922.820.4	3 .0PF	C：+8KV A：+ 15KV	高性價比

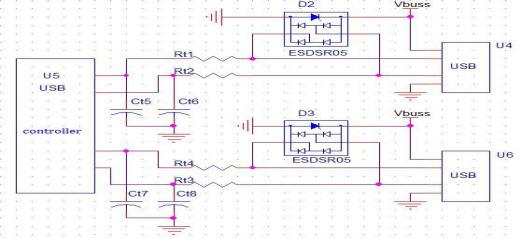

二．?dāng)?shù)據USB2.0 Controller 靜電保護標準方案 IEC 61000-4-2(Contact: 15 kV Air: 20 kV）

器件型號	封裝	尺寸mm	結電容.典型值	ESD robustness (IEC61000-4-2)	備注
ESDSR05	SOT-143	3.02.20.8	1.5PF	C：+8KV A：+ 15KV	容易Layout

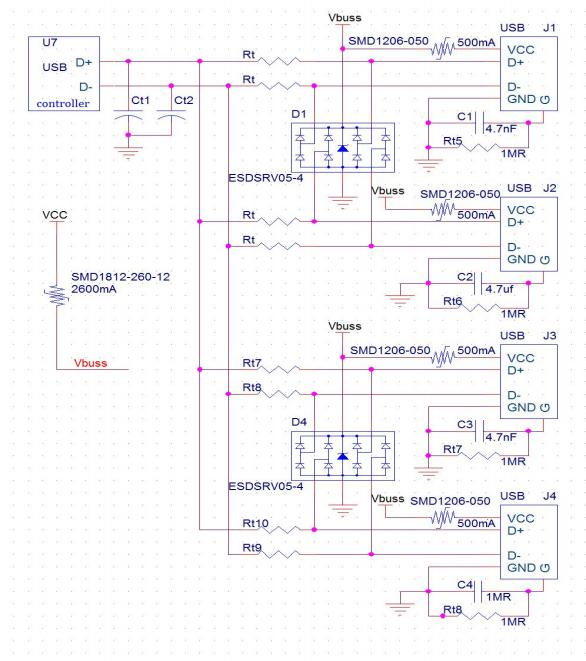

三 .數據USB帶電源 多路靜電保護標準方案：(Eg:USB Hub) 帶過流保護

器件型號

	封裝	尺寸mm	結電容.典型值	ESD robustness (IEC61000-4-2)	備注
ESDSRV05-4	SOT-23-6L	2.922.820.4	3 .0PF	C：+8KV A：+ 15KV	ESD二極管
ESD5V0K5	SOT-363	2.902.80.4	5.0PF	C：+8KV A：+ 15KV	ESD二極管
SMD1206-050	1206	3.0*1.6	500mA	Vmax:6.0V	自恢復保險絲
