一、項目背景：動力電池 PACK 檢測產線的通訊困境

在工業自動化領域的智能汽車動力電池 PACK 檢測產線中，某企業采用研華工控機（Modbus RTU 協議）負責檢測任務下發、數據匯總分析，搭配羅克韋爾 ControlLogix PLC（Modbus TCP 協議）控制充放電測試設備、絕緣電阻檢測設備、熱失控模擬設備的運行。

研華工控機需向羅克韋爾 ControlLogix PLC 下發檢測參數（如充電電壓 3.7V±0.01V）與流程指令，PLC 需反饋實時數據、設備狀態及合格判定結果，以保障動力電池安全與性能穩定。因協議異構無直接通訊通道，原有手動錄入方式效率低下，日均 3 次檢測停滯，單次損失超 8 萬元。作為智能汽車產業鏈核心環節，該行業 2025 年全球市場規模預計超 500 億美元，對數據實時性、可靠性及 ISO 12405、GB/T 31485 合規性要求嚴苛。

二、項目痛點

1.協議異構阻斷檢測協同：工控機的 Modbus RTU 協議與 ControlLogix PLC 的 Modbus TCP 協議無法直接兼容，無物聯網網關中轉時，檢測參數需操作員每 25 分鐘從工控機導出后，通過 PLC 編程軟件手動輸入，單次數據傳遞延遲超 22 分鐘，導致檢測設備頻繁等待指令，檢測節拍從 40 分鐘 / 組延長至 75 分鐘 / 組，效率下降 47%；曾因放電電流錄入錯誤（設定 80A，實際 100A），導致 5 組電池過放損壞，直接損失超 4 萬元。

2.數據采集追溯斷層：原有系統無專用數據采集器，電池充放電曲線、絕緣電阻值（≥500MΩ）、熱失控溫度閾值等關鍵檢測數據僅分別存儲于工控機（存儲周期 7 天）與 PLC 內存，無法自動上傳至工業物聯網平臺，出現檢測不合格時，需人工比對工控機任務記錄與 PLC 檢測日志，追溯原因耗時超 5 小時，不符合智能汽車行業 “動力電池全生命周期追溯” 的要求（如特斯拉、比亞迪供應鏈標準）。

3.工業環境適應性差：檢測車間存在充放電設備產生的強電磁干擾、高低溫循環測試導致的溫濕度波動（-40℃~85℃），傳統 RS485 轉以太網模塊抗干擾性能弱、寬溫適應性差（僅 - 10℃~60℃），日均通訊中斷 2-3 次，每次中斷導致檢測過程中斷，需重新校準設備并從頭檢測，恢復耗時超 2.5 小時，單日減少有效檢測時間約 6 小時，損失檢測量超 8 組 PACK。

4.設備負載超限引發安全風險：嘗試通過第三方中間件實現數據轉發，導致工控機 CPU 負載升至 88%（頻繁處理數據轉換與曲線繪制）、ControlLogix PLC CPU 負載達 84%，超出安全運行閾值（工控機≤80%、PLC≤75%），引發絕緣電阻檢測偏差超 50MΩ，存在漏判風險，曾導致 2 組不合格電池流入下游，召回成本超 15 萬元。

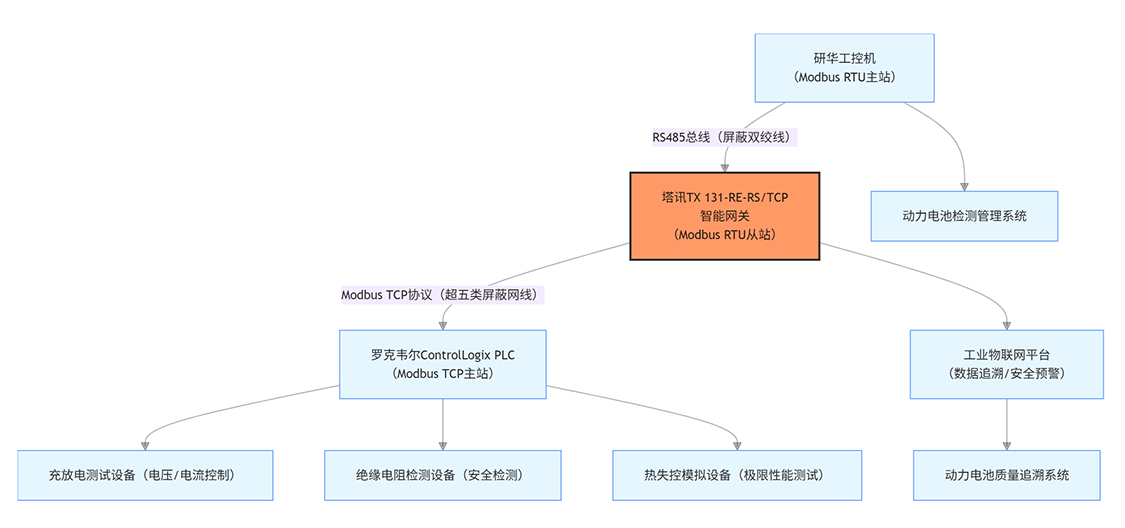

三、系統結構拓撲圖

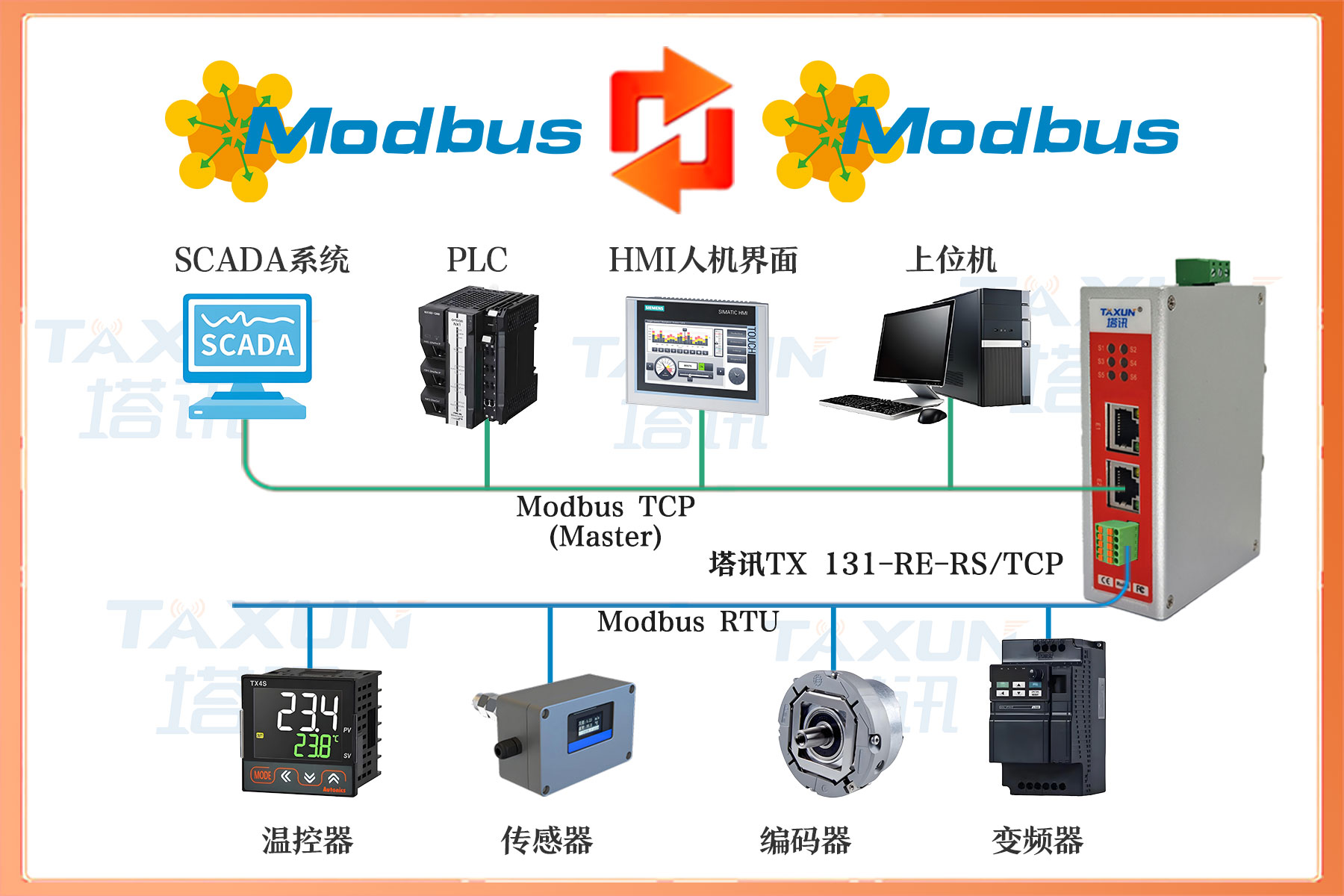

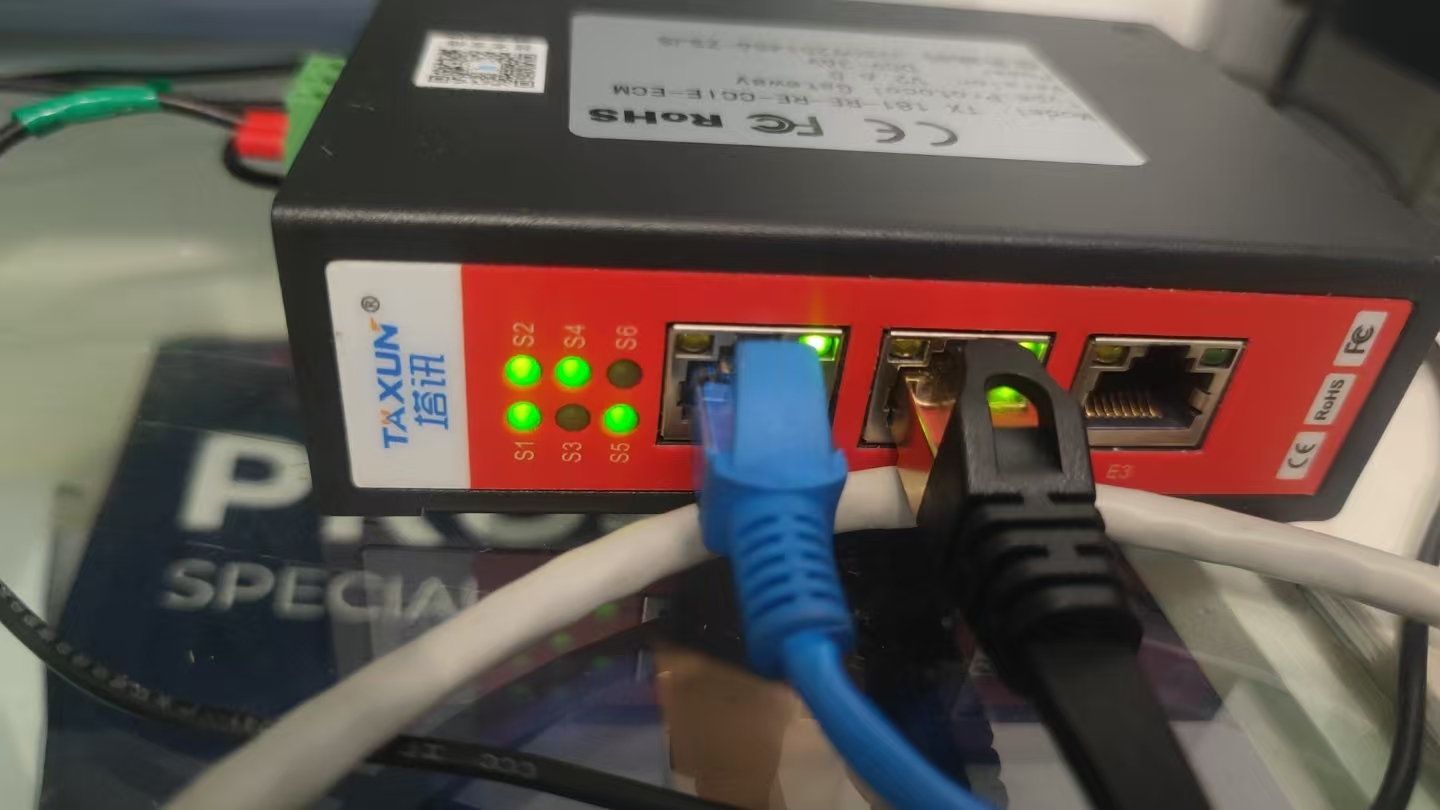

四、塔訊 TX 131-RE-RS/TCP 網關功能簡介

作為核心工業網關，該設備實現 Modbus RTU 從站到 Modbus TCP 從站的雙向協議轉換，關鍵功能深度適配動力電池 PACK 檢測場景需求：

·協議兼容：嚴格遵循 Modbus RTU（IEC 61158）與 Modbus TCP（IEC 61158）協議規范，支持 9600-115200bps 可調波特率（適配工控機通訊參數：19200bps、奇校驗、8 數據位、1 停止位）與 10/100Mbps 自適應以太網速率，自動識別 ControlLogix PLC 的寄存器地址映射規則，確保檢測參數與指令傳輸無格式偏差，符合 “檢測零誤差” 要求。

·數據處理：內置雙核工業級處理器，每秒可完成 2500 次以上數據轉換，轉換延遲≤19μs，支持 2200 點數據映射，滿足充電電壓（4 字節浮點數）、放電電流（4 字節浮點數）、絕緣電阻（4 字節浮點數）等多類型數據同步傳輸，數據更新頻率達 5 次 / 秒，符合 ISO 12405 對 “高頻數據采集” 的標準。

·工業適配：具備 IP30 防護等級（適配檢測車間控制室環境），支持 24VDC 寬壓供電（±15% 波動兼容），采用四級電磁隔離設計（隔離電壓≥3000V），抗電磁干擾性能符合 EN 61000-6-2 標準，避免充放電設備干擾導致數據丟包；采用寬溫設計（-40℃~70℃），耐受檢測車間溫濕度波動，適配高低溫測試場景。

·物聯與安全擴展：支持本地數據緩存（容量 4GB，緩存周期 90 天），通過 MQTT 協議對接工業物聯網平臺與質量追溯系統，實現檢測數據實時歸檔與不可篡改存儲；內置安全預警功能，當檢測數據超閾值（如絕緣電阻＜500MΩ）時，網關直接向工控機推送告警信號；支持故障自恢復，通訊中斷后≤70ms 重新建立連接，保障檢測連續。

五、解決方案與實施過程

（一）方案設計

采用塔訊智能網關構建 “工控機 - 網關 - PLC” 通訊架構：網關 Modbus RTU 側作為工控機的從站，實時采集檢測參數（充電電壓 DB1.DBD10、放電電流 DB1.DBD20、絕緣電阻閾值 DB1.DBD30）、檢測流程指令；Modbus TCP 側作為 ControlLogix PLC 的從站，將采集到的參數與指令傳輸至 PLC，同時接收 PLC 反饋的實時檢測數據（DB2.DBD10-DB2.DBD30）、設備狀態（M10.0-M10.3）、合格結果（DB2.DBD40），實現雙向數據實時交互，數據更新頻率 5 次 / 秒，滿足動力電池檢測協同需求。

（二）實施步驟

1.硬件部署：網關安裝于檢測車間控制室的機柜內，通過屏蔽 RS485 電纜（長度 60 米，防電磁干擾）接入工控機的 RS485 擴展卡；通過超五類屏蔽網線連接 ControlLogix PLC 的以太網交換機，配置 IP 地址（192.168.12.100）與 PLC（192.168.12.10）同網段，做好獨立接地處理（接地電阻≤2Ω），避免車間電磁干擾。

2.參數配置：使用塔訊配置軟件建立數據映射表 —— 將工控機的檢測參數（充電電壓：40001、放電電流：40002、絕緣閾值：40003）映射至網關寄存器；將 PLC 的反饋數據（實時電壓：30001、實時電流：30002、絕緣電阻：30003、合格結果：30004）映射至網關對應寄存器，設置數據更新周期 200ms，啟用 “數據校驗”“安全預警”“故障自恢復” 功能，日志保存周期 90 天。

3.聯調測試：在工業物聯網平臺與工控機同步驗證數據傳輸（延遲≤19μs，丟包率 0.03%）；模擬絕緣電阻超閾值（450MΩ），測試網關是否及時推送告警；模擬通訊中斷（拔插網線），測試網關自恢復時間與數據續傳功能，確保檢測數據不丟失。

六、應用效果與前后對比

（一）實施后效果

1.檢測效率與精度雙提升：數據傳輸延遲降至 19μs 內，檢測節拍從 75 分鐘 / 組縮短至 38 分鐘 / 組，日檢測量從 12 組提升至 25 組，效率提升 108%；安全預警功能避免參數超閾值，過放、漏判事件從 3 次 / 周降至 0 次，每月減少設備損壞與召回損失超 12 萬元；檢測數據偏差率從 2.5% 降至 0.3%，符合 ISO 12405、GB/T 31485 標準。

2.數據追溯全面落地：通過網關將檢測數據自動上傳至工業物聯網平臺，不合格品追溯時間從 5 小時縮短至 4 分鐘，實現動力電池從檢測到裝車的全生命周期追溯，順利通過特斯拉、比亞迪供應鏈審核。

3.通訊穩定性適配檢測環境：網關抗電磁干擾、寬溫設計適配檢測車間工況，連續運行 3 個月丟包率≤0.05%，通訊中斷次數從 2-3 次 / 日降至 0 次，設備恢復時間從 2.5 小時縮短至 10 分鐘，單日增加有效檢測時間 6 小時，月增檢測量超 144 組。

4.設備負載與安全風險降低：工控機 CPU 負載從 88% 降至 42%，曲線繪制延遲從 1.5 秒降至 0.1 秒；ControlLogix PLC CPU 負載從 84% 降至 36%，絕緣電阻檢測偏差控制在 10MΩ 內，未再發生不合格電池流入下游事件，每年減少召回成本超 80 萬元。

（二）效果對比表

七、行業價值與后續擴展

本案例聚焦智能汽車動力電池檢測行業，該行業是保障新能源汽車安全的關鍵環節，直接影響整車性能與用戶安全。此方案可復制至燃料電池檢測、儲能電池檢測等產線，后續可擴展接入 AI 檢測優化系統，通過工業物聯網平臺分析歷史檢測數據，自動優化檢測參數與流程；或?qū)诱噺S MES 系統，實現檢測數據與車輛生產訂單聯動，進一步提升動力電池檢測的智能化與精細化水平，助力企業滿足全球智能汽車市場的嚴苛質量要求。
