onsemi NCP81567 6+2相輸出控制器是一款雙軌六相加兩相降壓解決方案，針對Intel IMVP9.2 CPU進行了優化。多相導軌控制系統基于雙邊緣脈寬調制（PWM）技術，并結合了DCR電流檢測技術。這種組合可對動態負載事件做出超快的初始響應，并降低系統成本。onsemi NCP81567提供超低偏移電流監控放大器，具有可編程偏移補償功能，用于高精度電流監控。

數據手冊：*附件：onsemi NCP81567 6+2相輸出控制器數據手冊.pdf

特性

• 輸入電壓范圍：4.5 V至21 V
• 啟動預充電負載，同時避免錯誤OVP
• 數字軟啟動斜坡
• 可調式Vboot
• 高阻抗差分輸出電壓放大器
• 支持雙VID表，以兼容IMVP9.2
• 支持大電流擴展
• 動態基準注入
• 可編程輸出電壓轉換率
• 動態 VID 前饋
• 每個相位差分電流檢測放大器
• 可編程自適應電壓定位（AVP）
• 開關頻率范圍可調
• 數字穩定開關頻率
• 超聲波操作
• 支持聲學降噪功能
• 支持VCCIN_AUX IMON輸入
• PSYS輸入監控器
• 符合英特爾IMVP9.2規格
• 電流模式雙邊緣調制，對瞬態負載作出快速初始響應
• QFN52封裝，6 mm x 6 mm
• 濕度靈敏度（MSL）為1級
• 無鉛，符合RoHS指令

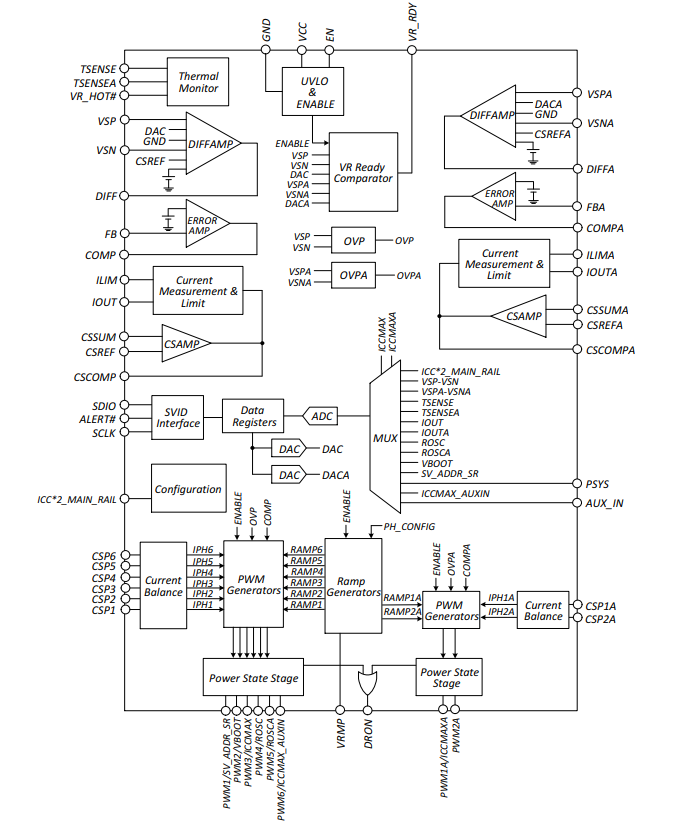

內部方框圖

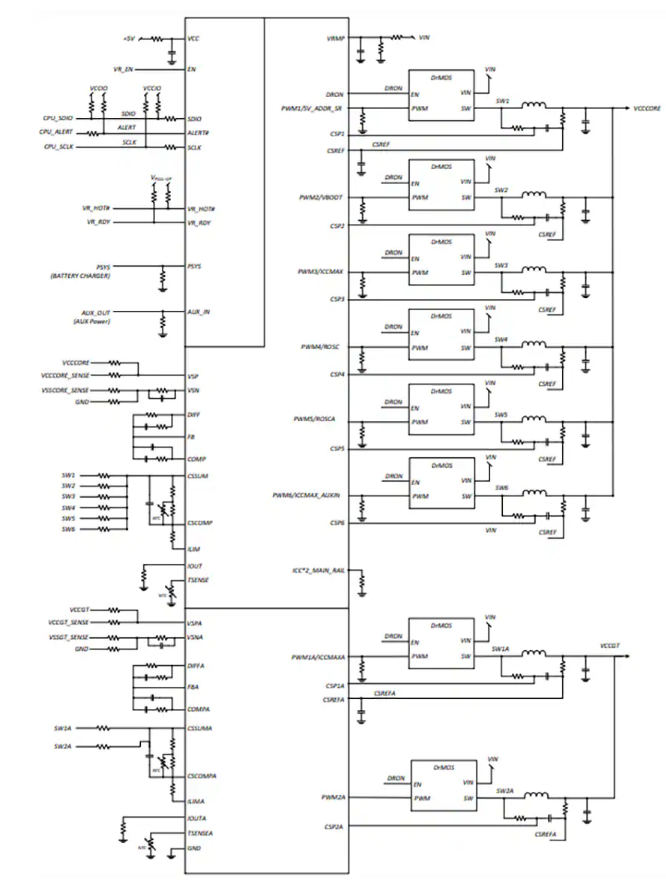

典型應用電路

NCP81567 6+2相輸出控制器技術解析與應用指南

一、產品概述

?NCP81567?是onsemi推出的一款專門針對Intel IMVP9.2 CPU應用的雙軌、6+2相降壓解決方案。該控制器采用基于雙沿脈寬調制（PWM）結合DCR電流檢測的多相軌控制系統，為動態負載事件提供超快初始響應，同時有效降低系統成本。

核心特性

• ?輸入電壓范圍?：4.5V至21V
• ?支持預充電負載啟動?，避免誤觸發OVP
• ?數字軟啟動斜坡?
• ?可調節Vboot電壓?
• 高阻抗差分輸出電壓放大器
• 雙VID表支持，兼容IMVP9.2標準
• 可編程自適應電壓定位（AVP）
• ?超低偏移電流監控放大器?，具有可編程偏移補償功能

二、關鍵電氣參數分析

1. 電源特性

根據數據手冊的電氣特性表（表6）：

2. PWM性能指標

• ?開關頻率范圍?：180kHz至1.17MHz（可編程）
• ?PWM最小脈沖寬度?：40ns
• ?占空比范圍?：
  • 0%占空比：COMP電壓≤1.3V時PWM保持低電平
  • 100%占空比：VIN=4.5V時COMP電壓≥1.75V
  • 100%占空比：VIN=21V時COMP電壓≥3.4V

三、保護機制分析

1. 過電流保護（OCP）

• 可編程總相電流限制
• PS0模式下電流限制降低
• 通過CSCOMP和ILIM引腳間的電阻編程

2. 輸入欠壓鎖定（UVLO）

監控5V VCC電源和VRMP引腳電壓，內部集成遲滯功能。

3. 輸出過壓保護

• ?正常工作期間?：若輸出電壓超過DAC電壓VOVP，VR_RDY標志變低
• ?啟動期間?：OVP閾值設置為絕對過壓閾值，防止誤觸發

四、典型應用電路設計要點

1. 電源濾波設計

建議使用10μF鉭電容+0.1μF陶瓷電容組合，確保穩定供電。

2. 開關頻率配置

通過ROSC和ROSCA引腳的下拉電阻編程（表12）：

• ?電阻10kΩ?：對應180kHz
• ?電阻280kΩ?：對應1170kHz

3. 溫度補償網絡

• 使用100k NTC熱敏電阻（推薦Murata NCP15WF104E03RC）
• 熱敏電阻應靠近Phase 1電感放置

五、應用場景與設計建議

1. 主要應用領域

• ?臺式機、筆記本和超極本計算機?
• Intel IMVP9.2兼容CPU電源管理
• 高電流CPU/GPU供電系統

2. 設計注意事項

1. ?電源濾波?：VCC引腳需連接去耦電容至地
2. ?VRMP引腳?：需要外部分壓器設置1/12比例
3. ?電流檢測?：確保DCR值≥0.5mΩ以獲得最佳電流平衡
4. ?高溫環境?：當環境溫度接近100℃時需考慮散熱設計

六、性能優勢總結

NCP81567控制器在以下方面具有顯著優勢：

1. ?快速瞬態響應?：雙沿PWM調制技術
2. ?高精度電流監控?：超低偏移放大器
3. ?系統成本優化?：集成度高，減少外部元件
4. ?靈活性?：支持多種相配置和工作模式
5. ?可靠性?：全面的保護機制和寬溫度范圍支持
