使用TSP Toolkit腳本開發插件（Visual Studio Code擴展程序）可降低對多種被測器件，例如如多端半導體元件、太陽能電池等，進行電流-電壓（I-V特性）測試的開發時間與復雜度。這一全新功能（當前為Beta測試版本），允許您為MP5000系列模塊化精密測試系統中的每個SMU或PSU模塊配置多種輸出的偏置與掃描操作，并可自動生成用于測試流程的TSP腳本。

本文中，我們將介紹TSP Toolkit插件的I-V腳本生成功能（Beta），以及如何利用它來實現快速開發MP5000的I-V表征測試。

使用TSP Toolkit進行基于GUI的腳本開發

TSP Toolkit新增了交互式用戶界面，能使我們快速創建 I-V 表征流程。只需在配置菜單中輸入測試參數，并通過點擊鼠標即可生成TSP腳本。

腳本生成，參照以下步驟：

■1. 打開Microsoft Visual Studio Code，并安裝Tektronix TSP Toolkit插件工具。

■2. 在左側的管理欄標簽頁中，導航至Script Generation（腳本生成）面板，點擊 “+” 來打開TSP Toolkit Script Generation用戶界面。

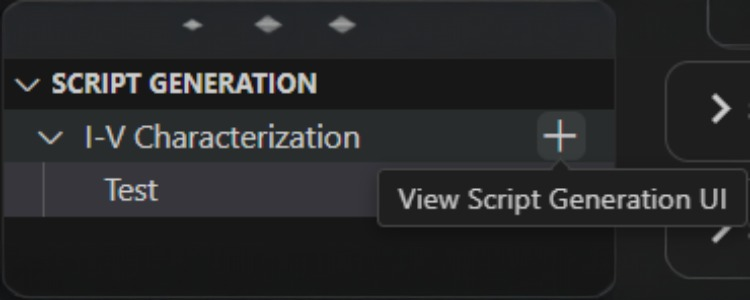

右鍵點擊，通過Script Generation面板打開TSP Toolkit Script Generation UI Beta

圖1：在TSP Toolkit Script Generation中的Script Generation中打開用戶界面（Beta版）

在界面中，我們會看到三個配置選項：Bias（偏置）、Step（臺階） 與 Sweep（掃描）。展開后會顯示對應的配置窗口。根據輸入的參數，界面會實時生成波形預覽，幫助我們在生成腳本前消除猜測并驗證輸出配置方案。

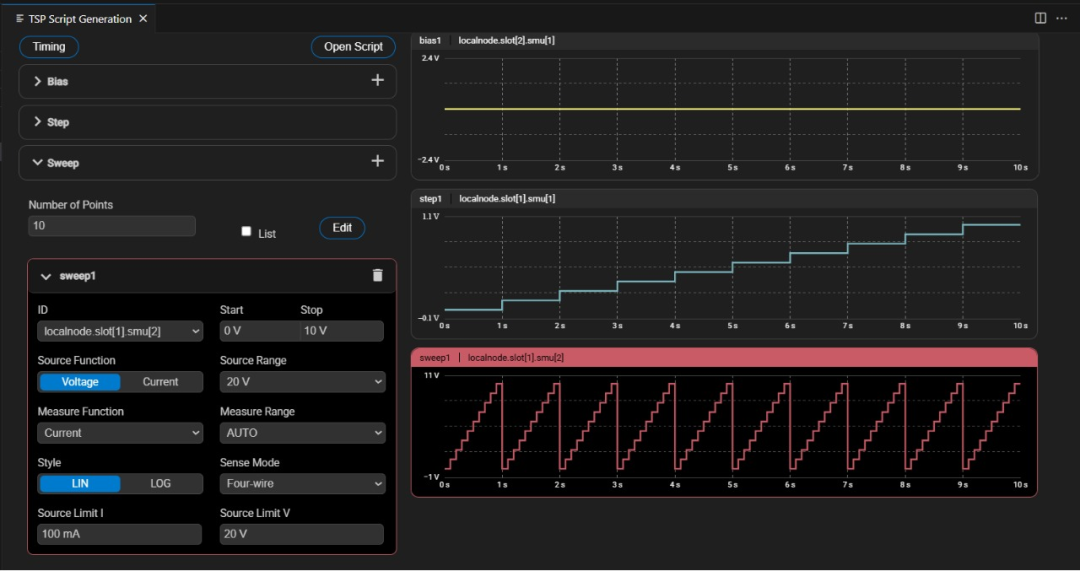

圖2：TSP Toolkit Script Generation UI Beta，三個SMU通道分別配置為Bias、Stepper與Sweeper。

當完成測試參數確認并且預覽源波形符合配置預期后，點擊“Open Script”按鈕即可。

系統將自動生成包含設置與觸發模型的TSP代碼。腳本會在添加到新的編輯器標簽頁中，接下來我們就可以按照需要直接運行、保存或編輯腳本。

目前，TSP Script Generation UI Beta可通過Visual Studio Code中的TSP Toolkit插件獲取，可在VS Code Marketplace下載。
