某大型食品飲料企業專注于碳酸飲料、果汁等飲品的研發與生產，其核心的碳酸飲料灌裝產線是企業產能輸出的關鍵環節。為實現飲品灌裝、封蓋等工序的自動化精準控制，該產線引入匯川EtherCAT主站 PLC，搭配高性能灌裝機伺服驅動器、智能液位檢測模塊，構建了覆蓋飲料瓶清洗、灌裝、封蓋全流程的自動化控制體系，可實現每分鐘 600瓶的高速生產。然而，產線中 18臺關鍵輔助檢測設備卻面臨 “數據孤島” 困境—用于監測灌裝壓力的壓力傳感器、檢測瓶內液位的液位檢測儀、監控車間潔凈度的粉塵傳感器等設備，均為采用 Modbus RTU協議的串口設備，因協議不兼容無法直接接入 EtherCAT主站系統，導致控制層與檢測層數據無法實時共享，制約了產線的智能化管控水平。

在引入智能數據網關前，企業只能通過人工查看現場儀表的方式監測設備數據，工作人員需在產線巡檢過程中逐一核對檢測儀表讀數，再手動反饋至控制室。這種模式存在諸多弊端：一方面，響應滯后性強，當灌裝壓力超過 0.4MPa導致飲料瓶爆裂，或液位不足出現 “半瓶” 產品時，無法及時發現并調整灌裝機參數，不僅造成大量原料浪費，還影響產品出廠合格率；另一方面，人工記錄的數據零散且易出錯，無法形成完整的生產數據檔案，難以支撐產線工藝的優化迭代。為徹底打破數據壁壘，實現檢測數據與控制指令的實時聯動，企業經過多輪產品測試與方案論證，最終引入 EtherCAT轉Modbus RTU網關，搭建起EtherCAT與Modbus RTU設備之間的雙向通信橋梁。

網關部署與方案設計

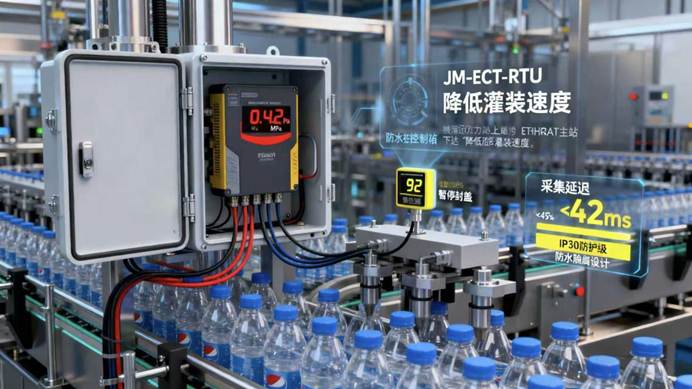

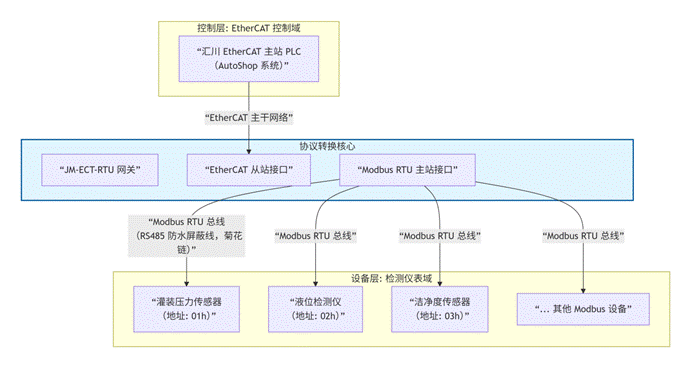

硬件連接：結合食品車間潮濕、多粉塵的特殊環境，技術團隊制定了針對性的硬件部署方案：將網關作為 EtherCAT從站，通過標準 EtherCAT總線接口直接接入?yún)R川 EtherCAT主站 PLC；利用網關的 RS485串口接口，采用菊花鏈拓撲結構，將灌裝壓力傳感器、液位檢測儀、潔凈度傳感器等18臺Modbus RTU設備串聯組網。為適配車間潮濕環境，所有串口接頭均選用防水型工業級接頭，通信線纜采用防腐蝕、耐磨損的屏蔽雙絞線，并通過橋架進行規整敷設，既避免了線纜受潮損壞，又降低了車間粉塵對通信的影響。

參數配置：通過網關配套的可視化配置軟件，完成協議映射與通信參數的精準調試：首先將 Modbus RTU設備的核心寄存器地址進行逐一映射，例如將灌裝壓力傳感器的壓力采集寄存器 0300H、液位檢測儀的液位寄存器 0400H、潔凈度傳感器的粉塵濃度寄存器 0500H，分別映射為 EtherCAT主站可識別的 PDO數據對象；其次，根據灌裝產線的生產節奏，設置 15ms的數據采集周期，確保關鍵參數的實時捕獲；同時配置網關波特率為 9600bps，并開啟奇偶校驗功能，有效提升了食品車間復雜環境下數據傳輸?shù)目垢蓴_能力與可靠性，避免因環境因素導致的數據丟包或誤傳。

軟件聯動：在匯川 AutoShop軟件中導入網關的設備描述文件，快速完成網關的組態配置，使 EtherCAT主站能夠自動識別網關并建立穩定的通信連接。技術團隊基于產線工藝需求，編寫了定制化的控制邏輯程序：當系統檢測到灌裝壓力超過 0.4MPa的安全閾值時，EtherCAT主站立即自動降低灌裝機的灌裝速度，避免飲料瓶因壓力過高發生爆裂；當液位檢測顯示瓶內液位低于 95%的標準值時，主站觸發封蓋工位暫停作業，同時啟動聲光報警裝置，提醒工作人員及時排查灌裝機噴嘴堵塞、液位控制模塊異常等問題；當車間潔凈度超標時，系統自動聯動通風凈化設備加大運行功率，保障生產環境達標。

項目實施效果

數據實時可視化，管理效率提升： 網關成功實現了 EtherCAT主站與 Modbus RTU設備的雙向?qū)崟r數據傳輸，數據采集延遲穩定在 45ms以內，產線控制中心通過監控大屏可實時查看灌裝壓力、瓶內液位、車間潔凈度等所有關鍵參數，數據可視化率達到 100%，徹底取代了人工查看儀表、手動記錄的模式，不僅減少了人工勞動強度，還消除了人為記錄錯誤的隱患，為生產管理提供了精準、可靠的數據支撐。

原料損耗大幅降低，成本控制優化：通過檢測數據與灌裝機控制指令的實時聯動，飲料瓶爆裂、“半瓶” 產品等問題得到有效遏制，原料損耗率從 3%降至 0.8%，顯著減少了飲品原料的浪費，提升了生產資源的利用效率。

產品合格率躍升，品牌口碑強化：精準的實時監控與聯動控制，確保了每一瓶產品的灌裝質量，產品出廠合格率提升至 99.9%，大幅減少了因產品質量問題導致的客戶投訴與退貨情況，進一步鞏固了企業在食品飲料行業的品牌口碑。

環境適配性優異，運行穩定可靠： 網關具備 IP30防護等級和 - 40~85℃的寬溫適應特性，能夠從容應對食品車間潮濕、多粉塵、溫度波動的復雜環境。自部署以來，網關連續穩定運行 6個月無故障，未出現任何通信中斷、數據丟失等問題，保障了產線 24小時連續穩定生產。

協議轉換網關改造不僅徹底解決了食品飲料灌裝產線的協議兼容與數據孤島問題，更推動產線從 “人工監控” 向 “數據驅動的智能管控” 轉型，為食品飲料行業的生產設備通信升級提供了可復制、可推廣的實踐方案。
