晶臺高速光耦在電源驅動中的應用
在電源驅動系統中，高速光耦作為關鍵隔離器件，承擔著信號傳輸與電氣隔離的雙重功能。其通過光信號轉換實現控制電路與功率電路的解耦，有效阻斷高壓側的噪聲干擾。例如，在開關電源的反激式拓?fù)渲校咚俟怦钚鑼⒋渭墏?cè)的電壓反饋信號快速傳遞至初級側控制芯片，確保輸出電壓穩定。晶臺光電推出的KL6N13X系列高速光耦（如KL6N137），采用8Pin DIP/SMD封裝，隔離電壓達5000VRMS，響應時間≦75ns，完美適配高頻控制需求。

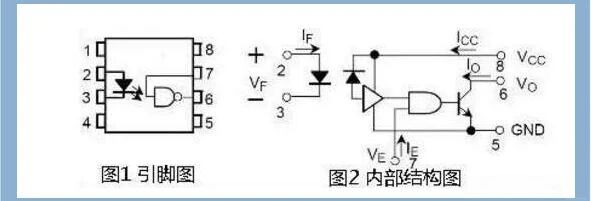

▲KL6N137結構示意圖

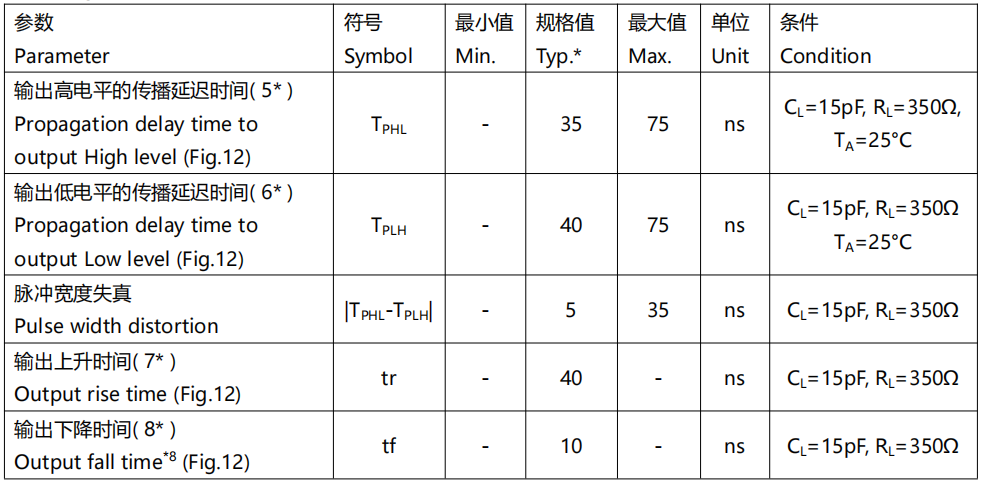

▲KL6N137部分參數
電源工程師選型高速光耦時需重點關注兩個參數：傳輸延遲及工作溫度范圍。晶臺高速光耦KL6N13X系列的tPHL值和tPLH值均≦75ns，可在-40℃至85℃環境中穩定工作。對比普通光耦，其電磁屏蔽結構使抗干擾能力提升30%，特別適用于工業環境中的變頻器驅動。這種性能優勢，使晶臺高速光耦成為高可靠電源設計的首選方案。
