一、硬件配置

充電設備：直流電源IT6592D(80V/1200A/30KW)，采用恒壓充電方式，充電電壓5V

放電設備：直流電子負載IT8930-150-1920(150V/1920A/30KW)，采用恒流放電模式，放電電流1000A

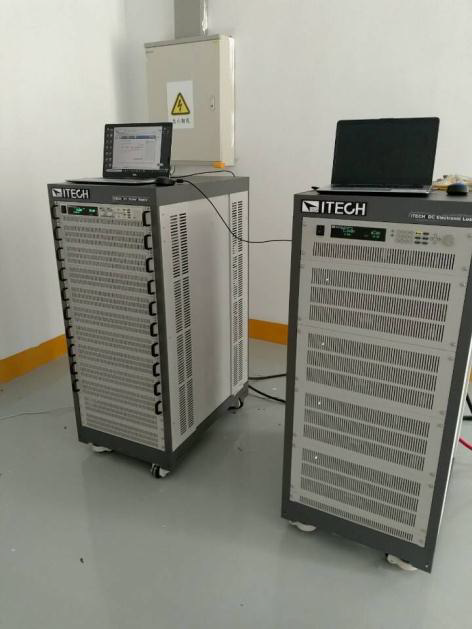

測試硬件如下圖1所示：

圖1測試硬件

二、軟件測試

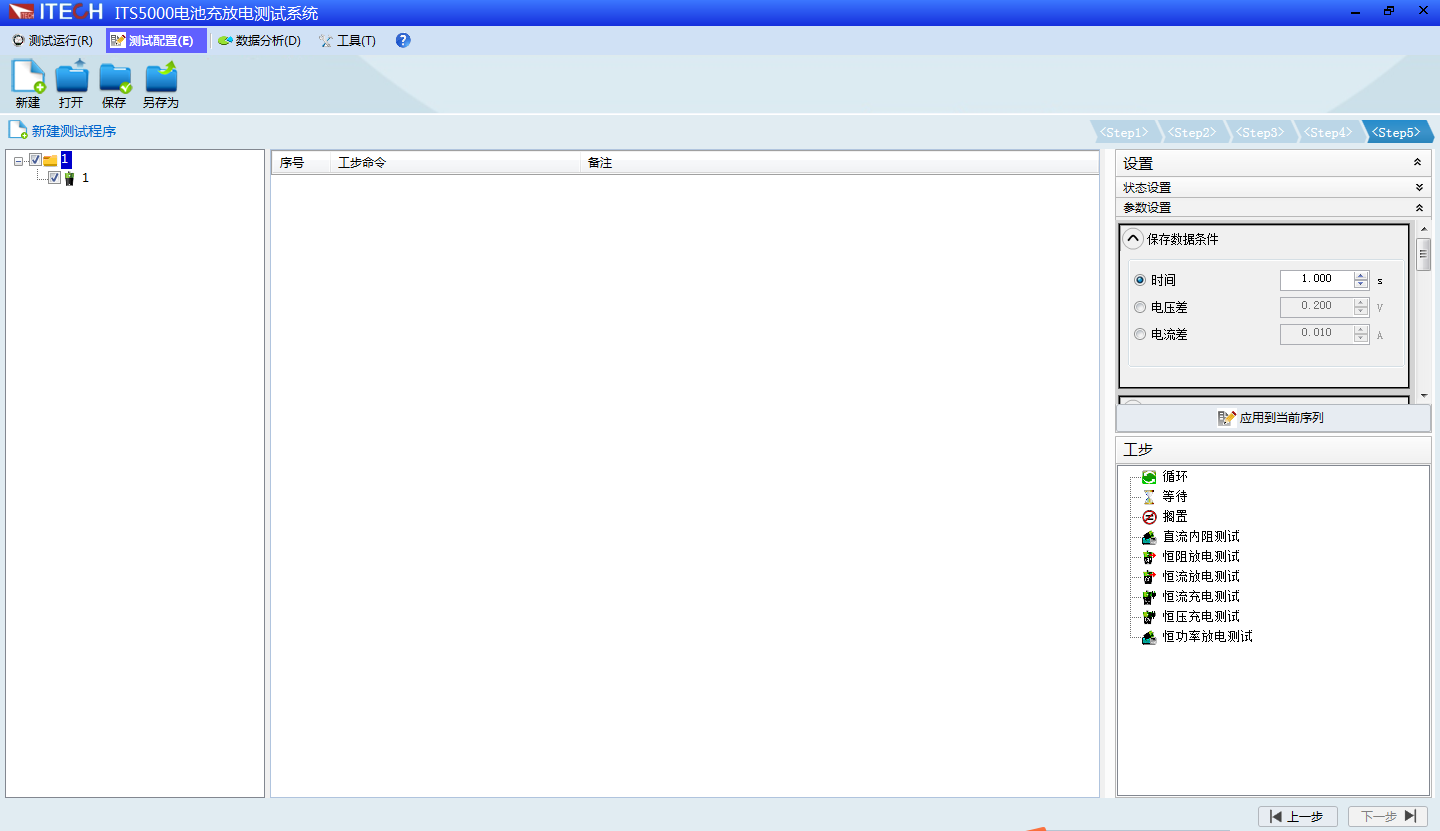

艾德克斯ITS5000是一款電池測試系統軟件，它通過編輯測試步驟可以對電池進行恒流充電、恒壓充電、恒流放電、恒功率放電和恒阻放電的測試，支持固定值和脈沖模式充/放電，可以進行循環操作。并且可以通過條件選擇進行數據保存，并可通過軟件模塊來對數據進行分析處理。軟件界面如下圖2：

圖2軟件界面

具體工步設定

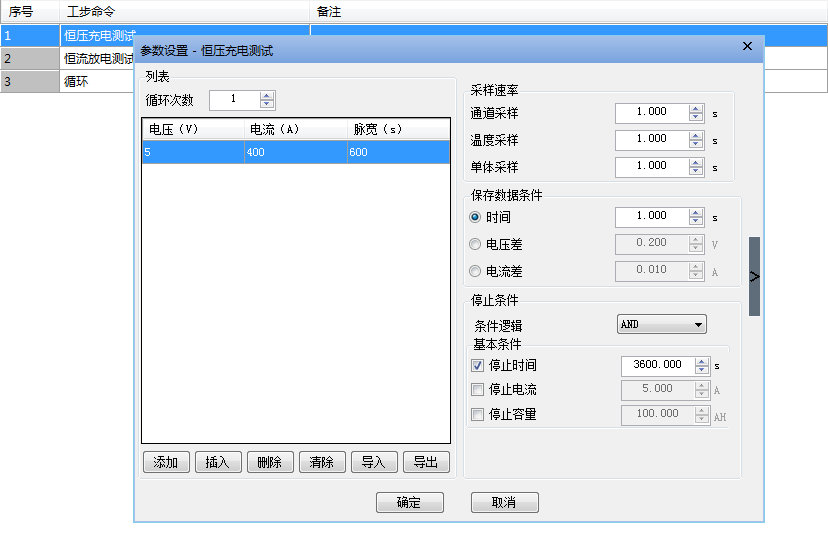

工步1：恒壓充電測試，設定電壓、電流、脈寬及停止條件

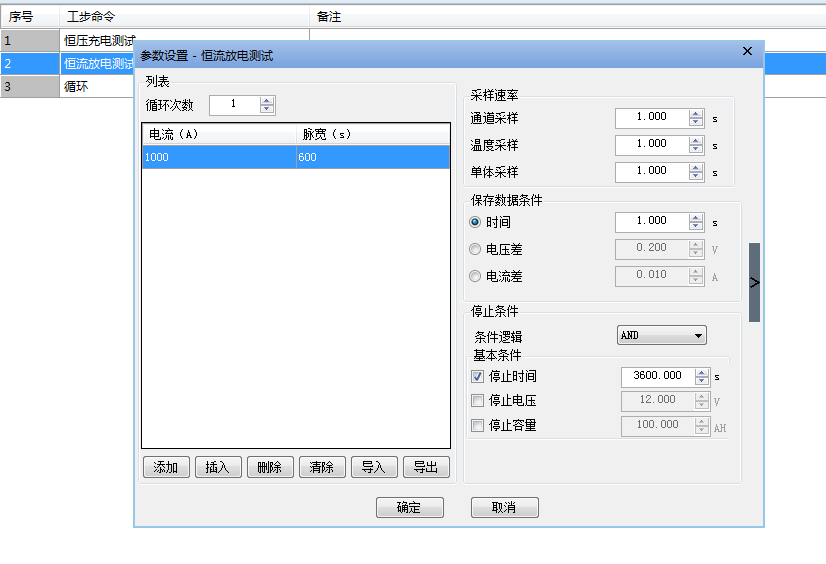

工步2：恒流放電測試，設定電流、脈寬及停止條件

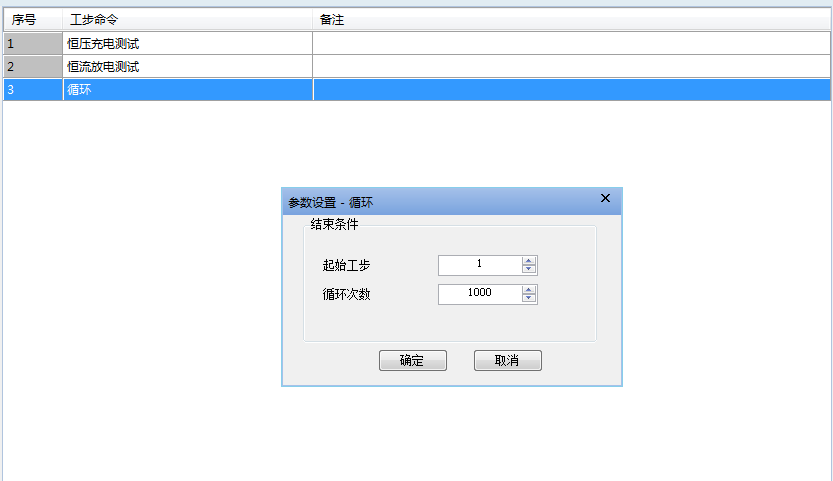

工步3：循環，設定起始工步及循環次數，實現對前面工步的循環測試
