安森美BCP53M PNP中等功率晶體管是一款80 V、1 A器件，設計用于通用放大器應用。該晶體管采用可濕性側翼DFN2020-3封裝，可實現最佳自動光學檢測（AOI），具有出色的熱性能。BCP53M中等功率晶體管的結溫和儲存溫度范圍為-65°C至150°C。該PNP晶體管符合AEC-Q101標準，具有PPAP功能，無鉛、無鹵/無BFR，符合RoHS指令。BCP53M中等功率晶體管非常適合用于通用開關和放大以及汽車ECU。

數據手冊：*附件：onsemi BCP53M PNP中等功率晶體管數據手冊.pdf

特性

• 可濕性側翼封裝，實現最佳自動光學檢測（AOI）
• NSV前綴，適用于需要獨特現場和控制變更要求的汽車和其他應用
• 工作結溫和儲存溫度范圍：-65°C至150°C
• 符合AEC-Q101標準并具有PPAP功能
• 無鉛、無鹵/無BFR，符合RoHS指令

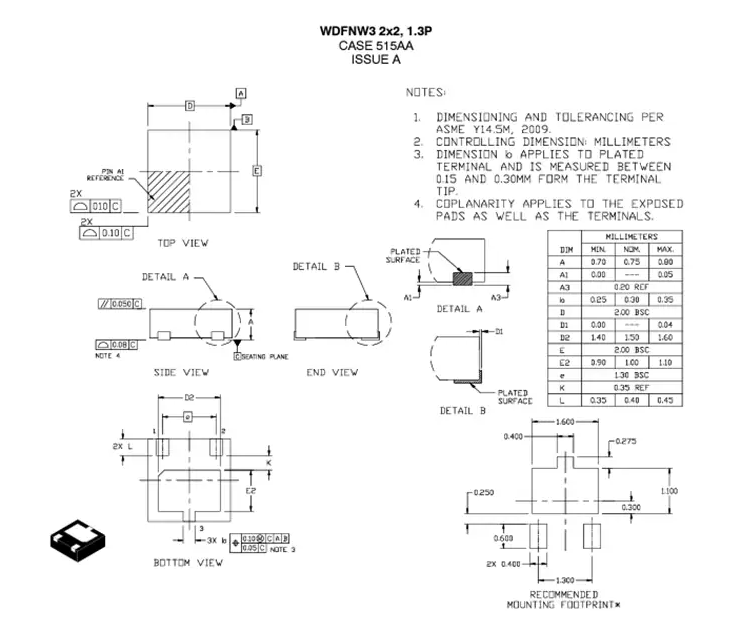

封裝尺寸

?onsemi BCP53M PNP中等功率晶體管技術解析與應用指南?

?一、產品概述與核心特性?

BCP53M是安森美半導體推出的PNP型中等功率晶體管，采用先進的DFN2020-3封裝，具有優異的散熱性能和空間利用率。主要面向通用放大器應用，特別適合對板載空間和可靠性要求嚴苛的表面貼裝場景。其核心技術亮點包括：

• ?80V集電極-發射極耐壓?與?1A連續集電極電流?能力
• ?可濕性側面封裝?，支持自動化光學檢測（AOI）
• ?汽車級認證?（NSV前綴器件符合AEC-Q101標準并支持PPAP）
• ?無鉛/無鹵素?環保設計，符合RoHS標準

?二、關鍵參數深度解析?

? 1. 極限額定值（Maximum Ratings） ?

?設計警示?：超出極限額定值可能導致器件永久損壞，需嚴格遵循電氣規格設計保護電路。

? 2. 熱特性（Thermal Characteristics） ?

• ?600mm2焊盤面積?：最大功耗1.5W（@25℃），熱阻78℃/W
• ?100mm2焊盤面積?：最大功耗875mW（@25℃），熱阻138℃/W
• ?結溫范圍?：-65℃ ~ +150℃

?3. 電氣特性核心參數?

三、實測數據與典型曲線解讀?

1. ?hFE溫度特性?（圖1）：
   -25℃時增益最高，150℃時下降約40%，設計時需預留余量
2. ?飽和壓降分析?（圖3）：
   大電流條件下VCE(sat)顯著上升，如IC=1A時達2V
3. ?熱瞬態響應?（圖9-10）：
   脈沖負載下熱阻隨脈寬變化，10ms脈沖時熱阻降為穩態的30%

?四、選型指導與替代方案?

?五、進階設計技巧?

1. ?噪聲優化?：在IC=0.2mA時NF最低（0.8dB），適合前置放大
2. ?頻率補償?：fT=130MHz，需注意PCB寄生電容對高頻響應的影響
3. ?可靠性提升?：
   • 避免VEB反偏超過-5V
   • 存儲溫度嚴格控制在-65℃~150℃
