深入解析DS15EA101：0.15 - 1.5 Gbps自適應電纜均衡器

引言

在當今高速數據傳輸?shù)臅r代，電纜傳輸過程中的信號衰減和失真問題一直是工程師們面臨的挑戰。德州儀器（TI）的DS15EA101自適應電纜均衡器為解決這一問題提供了有效的方案。它能夠在較寬的數據速率范圍內自動適應不同長度的電纜，實現信號的均衡處理。下面，我們就來詳細了解一下這款產品。

文件下載：DS15EA101SQ.pdf

產品特性

高速數據處理能力

DS15EA101支持150 Mbps至1.5+ Gbps的高數據速率，能夠滿足多種高速數據傳輸應用的需求。在750 MHz頻率下，它可提供高達35 dB的增益，有效補償電纜傳輸過程中的信號衰減。

靈活的輸入輸出接口

該均衡器支持單端或差分輸入，可對同軸電纜、雙軸電纜和雙絞線電纜進行均衡處理。其輸出為50Ω差分輸出，具有良好的匹配性。

低功耗與寬溫度范圍

DS15EA101采用單3.3V電源供電，在1.5 Gbps數據速率下典型功耗僅為210 mW，具有低功耗的特點。同時，它能在 -40°C至 +85°C的工業溫度范圍內穩定工作，適應各種惡劣的工作環境。

信號檢測與輸出控制

具備LOS（Loss of Signal）檢測和輸出使能功能。當檢測到無信號時，通過LOS輸出和輸出使能的配合，可以禁用輸出，提高系統的可靠性。

小巧的封裝形式

采用4 x 4 mm WQFN - 16封裝，節省空間，適合在多通道應用中進行高密度的元件布局。

應用領域

電纜擴展應用

可用于延長串行數據流的傳輸距離，與DS15BA101組成電纜擴展芯片組，優化從串行器/解串器（SerDes）對和現場可編程門陣列（FPGA）通過100Ω差分電纜（如CAT5e/6/7和雙軸電纜）以及50Ω同軸電纜的傳輸。

安防監控

在安防攝像頭的信號傳輸中，能夠有效補償電纜傳輸帶來的信號損失，保證圖像的清晰和穩定。

遠程顯示設備

適用于遠程LCD和LED面板的信號傳輸，確保顯示畫面的質量。

數據恢復均衡

對傳輸過程中受損的數據進行恢復和均衡處理，提高數據的準確性。

技術參數

絕對最大額定值

推薦工作條件

直流電氣特性

在不同的工作條件下，DS15EA101的各項直流電氣參數表現穩定。例如，輸入共模電壓典型值為1.9V，輸出電壓擺幅在50Ω負載、差分條件下為750 mVp.p等。

交流電氣特性

在交流特性方面，它在不同電纜類型和長度下的總殘余抖動表現良好。如在1.5 Gbps數據速率下，25m CAT5e電纜的總殘余抖動典型值為0.25 UI。

引腳說明

DS15EA101共有16個引腳，各引腳功能明確。例如，IN+和IN - 為輸入引腳，支持差分或單端輸入；OUT+和OUT - 為輸出引腳；GND為接地引腳；VCC為電源引腳；EN為輸出使能引腳；LOS為信號丟失檢測輸出引腳等。

設備操作

輸入接口

DS15EA101的輸入必須采用交流耦合方式，不支持變壓器耦合。對于差分信號，其幅度必須為800 mVp - p ±10%（單端400 mV）；對于單端信號，幅度必須為800 mV ±10%。

輸出接口

采用電流模式輸出，內部端接50Ω。在與常見的差分接收器進行直流耦合接口連接時，雖然大多數接收器的輸入共模電壓范圍能夠適應CML信號，但在實際應用中，建議查看相應接收器的數據手冊。

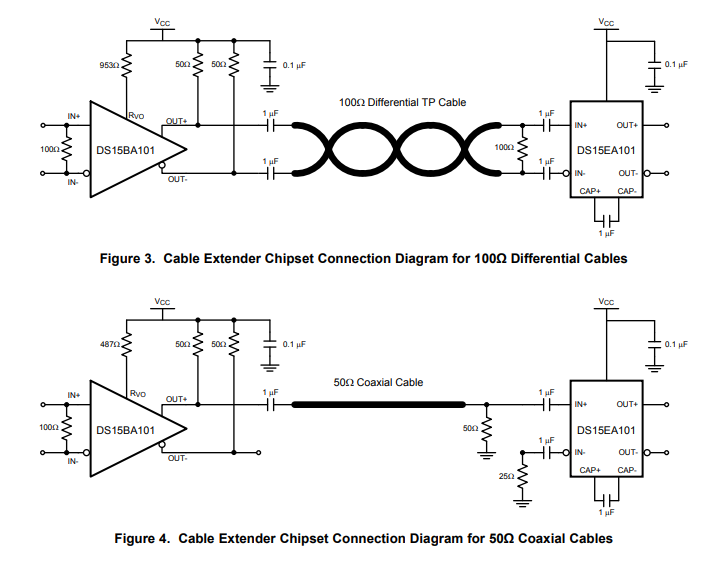

電纜擴展應用

與DS15BA101組成的電纜擴展芯片組，在不同類型電纜的應用中，設置正確的DS15BA101輸出幅度和適當?shù)碾娎|端接是實現最佳性能的關鍵。同時，TI還提供了完整的參考設計（P/N: DriveCable02EVK）供工程師進行評估。

典型性能

通過一系列的圖表展示了DS15EA101在不同電纜類型和長度下的典型性能。例如，在不同長度的CAT5e、CAT7和Belden 9914電纜上，展示了最大數據速率與電纜長度的關系，以及殘余抖動與數據速率和溫度的關系。通過對比均衡前后的信號波形，可以直觀地看到DS15EA101對信號的均衡效果。

總結

DS15EA101自適應電纜均衡器憑借其高速數據處理能力、靈活的接口、低功耗和寬溫度范圍等特性，在高速數據傳輸領域具有廣泛的應用前景。無論是在安防監控、遠程顯示還是數據恢復等方面，都能為工程師提供可靠的信號處理解決方案。在實際應用中，工程師需要根據具體的需求，合理設置參數，確保系統的穩定運行。大家在使用過程中遇到過哪些問題呢？歡迎在評論區分享交流。
