KSZ8864CNX/RMNUB：高性能4端口以太網交換機的卓越之選

在當今的網絡通信領域，以太網交換機扮演著至關重要的角色。對于電子工程師而言，選擇一款性能卓越、功能豐富且易于配置的交換機芯片是實現高效網絡設計的關鍵。今天，我們就來深入探討一下Microchip推出的KSZ8864CNX/RMNUB，一款集成4端口10/100的管理型交換機芯片。

文件下載：KSZ8864CNXCA.pdf

一、產品概述

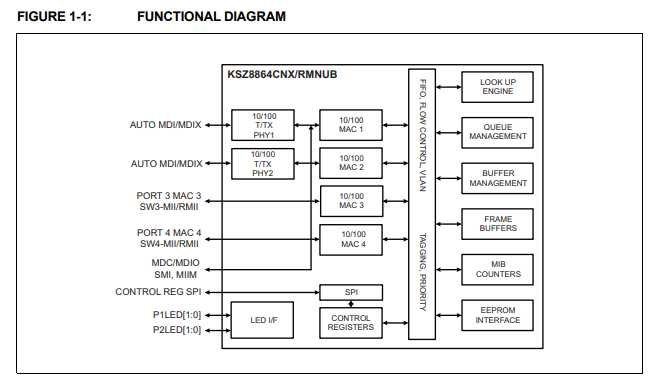

KSZ8864CNX/RMNUB是一款高度集成的二層管理型4端口交換機，專為對成本敏感的10/100 Mbps 4端口交換系統而設計。它具有優化的設計、豐富的功能和小巧的封裝尺寸，能夠有效降低系統成本。其1.4 Gbps的高性能內存帶寬和基于共享內存的無阻塞交換架構，為數據的快速傳輸提供了有力保障。此外，該芯片還具備電源管理、可編程速率限制、優先級控制、VLAN支持、QoS等一系列高級功能，可廣泛應用于VoIP電話、機頂盒、汽車以太網、工業控制等眾多領域。

二、產品特性剖析

（一）高級交換特性

1. VLAN支持：支持IEEE 802.1q VLAN，最多可配置128個VLAN組，涵蓋全范圍的4096個VLAN ID。這使得網絡管理員能夠根據不同的需求對網絡進行靈活的劃分和管理，提高網絡的安全性和性能。
2. 靜態MAC表：靜態MAC表最多支持32個條目，可用于精確控制數據的轉發路徑，增強網絡的可控性。
3. VLAN ID標簽選項：每個端口都可以獨立配置VLAN ID標簽或無標簽選項，并且支持基于入端口（出端口）的IEEE 802.1p/q標簽插入或移除，為數據的分類和處理提供了更多的靈活性。
4. 速率限制：支持在每個端口的入站和出站方向進行可編程速率限制，并且提供無抖動的逐包速率限制支持，有效防止網絡擁塞，確保網絡的穩定運行。
5. 廣播風暴保護：具備廣播風暴保護功能，可通過百分比控制（全局和每個端口）來限制廣播流量，避免廣播風暴對網絡造成影響。
6. 生成樹協議支持：支持IEEE 802.1d快速生成樹協議（RSTP），能夠自動檢測網絡中的環路，并通過阻塞某些端口來防止環路的形成，保證網絡的可靠性。
7. 尾標簽模式：端口4支持尾標簽模式，即在FCS之前添加1字節的數據，用于告知處理器哪個入端口接收到了數據包，方便進行數據的跟蹤和處理。

（二）全面的配置寄存器訪問

1. 串行管理接口：提供串行管理接口（MDC/MDIO），可訪問所有PHY寄存器，方便對PHY層進行監控和配置。
2. 高速SPI和I2C接口：支持高速SPI（最高可達25 MHz）和I2C主接口，可訪問所有內部寄存器，實現對芯片的全面控制。
3. I/O引腳綁定和EEPROM編程：在非管理模式下，可通過I/O引腳綁定和EEPROM編程來選擇配置寄存器，實現靈活的配置。
4. 實時配置控制寄存器：控制寄存器可實時配置（如端口優先級、802.1p/d/q、自動協商等），方便根據實際需求進行調整。

（三）QoS/CoS數據包優先級支持

1. 端口和標準優先級：支持基于每個端口、802.1p和DiffServ的數據包優先級分類，可根據不同的應用場景對數據包進行優先級排序，確保關鍵數據的優先傳輸。
2. 隊列優先級選擇：提供1/2/4隊列QoS優先級選擇，并且支持可編程加權公平隊列，可根據不同的需求對隊列的優先級進行靈活配置。
3. 優先級字段重映射：可對每個端口的802.1p優先級字段進行重映射，進一步優化數據包的優先級處理。

（四）集成4端口10/100以太網交換機

1. 符合標準：采用四個MAC和兩個PHY，完全符合IEEE 802.3u標準，確保與現有網絡設備的兼容性。
2. 無阻塞交換架構：無阻塞交換架構利用1K MAC地址查找表和存儲轉發機制，確保數據包的快速傳輸。
3. 幀緩沖內存：片上集成64Kbyte的幀緩沖內存（與1K單播地址表不共享），為數據包的緩存提供了充足的空間。
4. 流量控制：支持全雙工IEEE 802.3x流量控制（PAUSE）和半雙工背壓流量控制，有效防止網絡擁塞。
5. 自動交叉功能：支持HP Auto MDI/MDI-X和IEEE自動交叉功能，無需使用交叉電纜，方便網絡的連接和部署。
6. 電纜診斷：具備LinkMD?基于TDR的電纜診斷功能，可檢測銅纜中的故障，如開路、短路和阻抗不匹配等，提高網絡的可靠性。
7. LED指示和狀態寄存器：每個端口都配備LED指示燈，可指示鏈路狀態、活動狀態和10/100速度；同時支持寄存器端口狀態查詢，方便對端口狀態進行監控。
8. 低功耗設計：采用片上終端和內部偏置技術，降低了功耗和成本。

（五）交換機監控特性

1. 端口鏡像/監控/嗅探：支持端口鏡像、監控和嗅探功能，可將入站和/或出站流量復制到任何端口或MII/RMII接口，方便進行網絡監控和故障排查。
2. MIB計數器：每個端口提供34個MIB計數器，用于收集全面的統計信息，幫助管理員了解網絡的運行狀況。
3. 環回支持：支持MAC、PHY和遠程診斷的環回功能，方便進行故障診斷和測試。
4. 鏈路變化中斷：任何端口的鏈路變化都會產生中斷信號，及時通知系統進行相應的處理。

（六）低功耗特性

1. 軟件電源管理：支持全芯片軟件掉電和每個端口的軟件掉電功能，可根據實際需求降低功耗。
2. 能量檢測模式：支持能量檢測模式，當所有端口都無活動時，全芯片功耗低于0.1W；在正常工作狀態下，全芯片功耗約為0.3W，且無需額外的變壓器功耗。
3. 動態時鐘樹關閉：具備動態時鐘樹關閉功能，進一步降低功耗。
4. 寬電壓支持：支持多種電壓輸入，包括3.3V、2.5V和1.8V的VDDIO，以及1.2V的核心電源，適應不同的應用場景。
5. 寬溫度范圍：支持商業溫度范圍（0°C至+70°C）、工業溫度范圍（–40°C至+85°C）和汽車AEC - Q100 3級溫度范圍（–40°C至+85°C），適用于各種惡劣環境。
6. 小巧封裝：采用64引腳QFN無鉛小型封裝，節省了電路板空間。

三、功能詳細解析

（一）物理層收發器

1. 100BASE - TX傳輸：在100BASE - TX傳輸過程中，芯片首先將來自MAC的MII數據進行并行到串行的轉換，然后進行4B/5B編碼、加擾、NRZ到NRZI轉換和MLT3編碼，最后以MLT3電流輸出進行傳輸。輸出電流由外部1% 12.4 kΩ電阻設置，典型上升/下降時間為4 ns，符合ANSI TP - PMD標準。
2. 100BASE - TX接收：接收端首先通過自適應均衡器補償雙絞線電纜中的符號間干擾（ISI），然后進行DC恢復、MLT3到NRZI轉換、數據和時鐘恢復、NRZI到NRZ轉換、解擾和4B/5B解碼，最后將NRZ串行數據轉換為MII格式提供給MAC。
3. PLL時鐘合成器：芯片通過外部25 MHz晶體或振蕩器生成125 MHz、83 MHz、41 MHz、25 MHz和10 MHz的時鐘，為系統提供精確的時鐘信號。
4. 加擾器/解擾器：加擾器使用11位寬的線性反饋移位寄存器（LFSR）對數據進行加擾，以擴展信號的功率譜，減少EMI和基線漂移；接收端使用相同的序列進行解擾。
5. 10BASE - T傳輸和接收：10BASE - T輸出驅動器集成在100BASE - T驅動器中，輸出信號經過內部波形整形和預加重，典型幅度為2.3V。接收端采用輸入緩沖和電平檢測靜噪電路，通過差分輸入接收器電路和PLL進行解碼。
6. MDI/MDI - X自動交叉：支持HP Auto MDI/MDI - X和IEEE 802.3u標準的MDI/MDI - X自動交叉功能，默認使用HP Auto MDI/MDI - X。自動檢測功能可正確分配發送和接收對，方便用戶連接網絡設備。
7. 自動協商：符合IEEE 802.3委員會的自動協商協議，允許非屏蔽雙絞線（UTP）鏈路伙伴選擇最高的共同操作模式。自動協商的優先級順序為：100BASE - TX全雙工 > 100BASE - TX半雙工 > 10BASE - T全雙工 > 10BASE - T半雙工。
8. LinkMD?電纜診斷：利用時域反射計（TDR）技術分析電纜中的常見問題，如開路、短路和阻抗不匹配等。通過發送已知幅度和持續時間的脈沖，并分析反射信號的形狀來確定電纜故障的位置，最大距離為200m，精度為±2m。

（二）電源管理

芯片支持多種電源管理模式，可根據不同的工作狀態進行靈活配置，以降低功耗。具體模式包括正常運行模式、能量檢測模式、軟掉電模式、節能模式和基于端口的掉電模式。不同模式下，內部功能模塊的狀態會相應改變，如PLL時鐘、TX/RX PHY、MAC和主機接口等。

（三）交換核心

1. 地址查找：內部查找表存儲MAC地址及其相關信息，包含1K單播地址表和交換信息，確保能夠?qū)W習1K個地址。
2. 學習、遷移和老化：查找引擎會根據接收到的數據包的源地址（SA）更新查找表，當SA不存在于表中且數據包無錯誤時，將其插入表中；當SA存在但源端口信息不同時，更新表中的記錄；如果記錄在一段時間內未更新，將被從表中移除，老化周期為300 ± 75秒。
3. 轉發和交換引擎：芯片采用特定的算法進行數據包轉發，首先通過查找VLAN ID、靜態表和動態表確定“轉發端口1”（PTF1），然后經過生成樹、IGMP嗅探、端口鏡像和端口VLAN處理，確定最終的“轉發端口2”（PTF2）。交換引擎采用存儲轉發模式，有效降低了延遲。
4. MAC操作和相關規則：嚴格遵守IEEE 802.3標準，確保與其他網絡設備的兼容性。在數據包傳輸過程中，遵循幀間間隙（IPG）、退避算法、晚碰撞處理、非法幀處理和流量控制等規則。
5. 半雙工背壓：提供半雙工背壓選項，可通過發送前導碼來延遲其他站點的傳輸，避免網絡擁塞。為確保在10BASE - T或100BASE - TX半雙工模式下無數據包丟失，用戶需要啟用相關的配置選項。
6. 廣播風暴保護：通過全局編程廣播風暴速率參數，并可在每個端口上啟用或禁用該功能，有效防止廣播流量過多占用網絡資源。
7. MII接口操作：提供兩個MAC層接口（MAC 3和MAC 4）的MII/RMII接口，每個接口包含傳輸和接收兩組信號。接口可工作在MAC模式或PHY模式，根據不同的連接方式進行配置。
8. RMII接口：支持Port 3和Port 4的RMII接口，具有低引腳數的特點，支持10 Mbps和100 Mbps的數據速率，使用單50 MHz時鐘參考。

（四）高級功能

1. QoS優先級支持：提供多種優先級隊列選擇，可根據端口寄存器的配置將出站端口分為1/2/4個優先級傳輸隊列。支持基于端口、802.1p和DiffServ的優先級分類，可對數據包的優先級進行靈活配置。
2. 生成樹支持：端口4為指定端口，其他端口可通過寄存器配置為生成樹的五種狀態之一，包括禁用狀態、阻塞狀態、監聽狀態、學習狀態和轉發狀態。
3. 快速生成樹支持：每個端口可分配為丟棄、學習和轉發三種操作狀態，使用RSTP BPDU進行通信。
4. 尾標簽模式：僅端口4支持尾標簽模式，通過在數據包中插入1字節的尾標簽來指示源/目的端口，方便進行數據的轉發和處理。
5. IGMP支持：支持IGMP嗅探功能，可將IGMP數據包轉發到處理器；同時，可通過尾標簽模式將IGMP響應數據包發送回訂閱端口。
6. 端口鏡像支持：支持全面的端口鏡像功能，包括接收僅鏡像、發送僅鏡像和接收與發送鏡像，可通過寄存器選擇多個端口進行鏡像操作。
7. VLAN支持：支持128個活動VLAN和4096個可能的VID，通過VLAN表進行查找和映射，確定數據包的轉發端口。同時，支持高級VLAN功能，如VLAN入站過濾和丟棄非PVID數據包。
8. 速率限制支持：提供精細的硬件速率限制功能，可獨立配置每個端口的入站和出站速率。入站速率限制可選擇不同類型的幀進行計數，出站速率限制采用漏桶算法進行流量整形。
9. 過濾功能：支持自我地址過濾、未知單播/多播地址過濾和未知VID數據包/IP多播過濾，可有效防止這些數據包對網絡性能造成影響。
10. 配置接口：支持I2C主串行總線配置和SPI從串行總線配置，可通過不同的接口對芯片進行配置和控制。

（五）MII管理（MIIM）接口和串行管理接口（SMI）

1. MIIM接口：支持標準的IEEE 802.3 MII管理接口，允許上層設備監控和控制芯片的狀態。通過數據線（MDIO）和時鐘線（MDC）進行通信，可訪問一組8個16位寄存器。
2. SMI接口：是芯片的非標準MIIM接口，可訪問所有配置寄存器，包括全局、端口和高級控制寄存器。通過特定的協議和數據格式進行通信，實現對芯片的全面監控和控制。

四、寄存器描述

芯片的寄存器分為全局寄存器、端口寄存器、高級控制寄存器、靜態MAC地址表、VLAN表、動態MAC地址表和MIB計數器等幾類。每個寄存器都有其特定的功能和配置選項，通過對這些寄存器的配置，可以實現對芯片各種功能的精確控制。例如，全局寄存器可用于配置芯片的基本參數和全局功能；端口寄存器可用于配置每個端口的特定功能，如廣播風暴保護、優先級分類、標簽插入/移除等；高級控制寄存器可用于配置一些高級功能，如QoS優先級映射、過濾功能等。

五、操作和電氣特性

（一）絕對最大額定值和工作額定值

芯片有明確的絕對最大額定值和工作額定值，超過絕對最大額定值可能會損壞設備，而在工作額定值范圍內，芯片才能保證正常工作。例如，電源電壓、環境溫度等都有相應的限制。

（二）電氣特性

在不同的工作模式下，芯片的電氣特性有所不同。例如，在100BASE - TX和10BASE - T操作模式下，各個電源引腳的電流消耗不同；在不同的電源管理模式下，功耗也會發生變化。同時，芯片的輸入輸出電壓、電流等參數也有明確的規定。

六、時序圖和電路設計

（一）時序圖

文檔中提供了EEPROM、MII、RMII、SPI、自動協商、MDC/MDIO和復位等多種時序圖，詳細描述了芯片在不同操作過程中的時序關系。這些時序圖對于工程師進行電路設計和調試非常重要，能夠幫助他們確保芯片與其他設備之間的通信正常。

（二）復位電路和隔離變壓器選擇

推薦使用分立復位電路進行上電復位，對于由其他設備驅動復位的應用，也提供了相應的復位電路設計。同時，在選擇隔離變壓器時，需要考慮其匝數比、開路電感、插入損耗和耐壓等特性，推薦使用集成共模扼流圈的隔離變壓器，以滿足FCC要求。

七、總結

KSZ8864CNX/RMNUB是一款功能強大、性能卓越的4端口以太網交換機芯片。其豐富的高級交換特性、全面的配置寄存器訪問、QoS支持、低功耗設計以及完善的監控和診斷功能，使其成為各種網絡應用的理想選擇。無論是在VoIP電話、機頂盒等消費類產品中，還是在汽車以太網、工業控制等對可靠性和性能要求較高的領域，KSZ8864CNX/RMNUB都能夠發揮出色的作用。作為電子工程師，在設計網絡設備時，不妨考慮這款芯片，它將為你的設計帶來更多的可能性和優勢。

在實際應用中，我們還需要根據具體的需求和場景，合理配置芯片的寄存器和功能。
