引言

在電子工程領域，射頻（RF）和微波技術的發展日新月異，而定向耦合器作為其中的關鍵元件，其性能和特性對于整個系統的運行起著至關重要的作用。今天，我們就來深入探討一下CP0603 SMD型薄膜射頻/微波定向耦合器，看看它究竟有哪些獨特之處。

文件下載：CP0603A0460AWTR.pdf

技術基礎：ITF（集成薄膜）技術

CP0603 SMD型耦合器采用了先進的集成薄膜（ITF）多層技術。這種技術的優勢十分明顯，它能夠打造出超小型的元件，卻具備出色的高頻性能。而且，其堅固的結構設計，為可靠的自動組裝提供了保障。在高頻無線系統中，對元件的尺寸和性能要求極高，ITF技術的應用使得CP0603能夠完美適配各種高頻無線系統的不同頻段需求。

規格參數：尺寸與性能的完美結合

尺寸規格

如此小巧的尺寸，使得它在空間有限的電路板設計中具有很大的優勢。

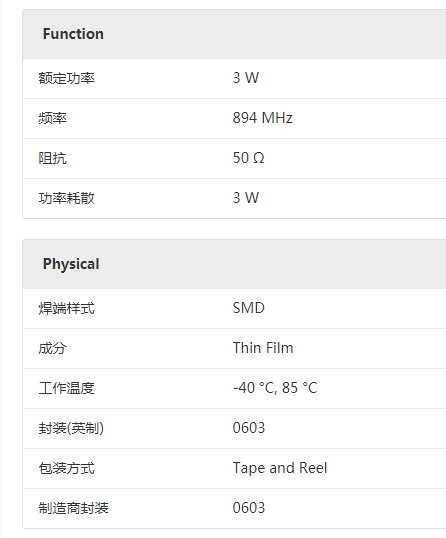

性能參數

• 頻率范圍：覆蓋800MHz - 3GHz，能夠滿足多種通信標準的需求，如4G LTE和5G LTE等。
• 特性阻抗：50Ω，這是射頻和微波系統中常見的標準阻抗，便于與其他元件進行匹配。
• 工作/存儲溫度：-40oC至+85oC，具有較寬的溫度適應范圍，能夠在不同的環境條件下穩定工作。
• 功率額定值：連續3W，能夠承受一定的功率輸入，保證系統的正常運行。

應用領域：廣泛而多樣

CP0603 SMD型耦合器的應用領域非常廣泛，涵蓋了多個行業：

• 通信領域：在4G LTE和5G LTE基站、移動通信設備以及衛星電視接收器中都有應用，能夠?qū)崿F(xiàn)信號的耦合和分配，提高通信質量。
• 汽車領域：可用于汽車的無線通信系統、GPS和車輛定位系統等，為汽車的智能化和聯網化提供支持。
• 工業領域：在工業自動化、無線局域網（WLAN）等方面發揮著重要作用，確保工業設備之間的穩定通信。

選型指南：不同型號的特點與選擇

CP0603有多種不同的型號，每個型號在頻率范圍、耦合度、插入損耗和電壓駐波比（VSWR）等方面都有所不同。下面為大家列舉一些常見型號的參數：

CP0603A系列

CP0603B系列

CP0603D系列（高方向性）

在選型時，工程師需要根據具體的應用需求，綜合考慮頻率范圍、耦合度、插入損耗等因素，選擇最合適的型號。

質量檢測與裝配：可靠的保障

質量檢測

所有成品都經過100%的電氣參數和外觀特性測試，確保產品的質量。同時，每個生產批次還會進行抽樣評估，包括靜態濕度測試（85°C，85% RH，160小時）和耐久性測試（125°C，4小時），以保證產品在不同的環境條件下都能穩定可靠。

裝配

CP0603的端子采用鎳/焊料涂層，與回流焊、波峰焊、汽相焊和手工焊接等自動焊接技術兼容。在裝配時，需要注意推薦的焊盤布局尺寸，以確保焊接質量。

總結與思考

CP0603 SMD型薄膜射頻/微波定向耦合器憑借其先進的ITF技術、小巧的尺寸、出色的性能和廣泛的應用領域，成為了電子工程師在射頻和微波電路設計中的理想選擇。在實際應用中，我們需要根據具體的需求選擇合適的型號，并嚴格按照質量檢測和裝配要求進行操作，以確保系統的性能和可靠性。大家在使用CP0603耦合器的過程中，有沒有遇到過什么問題或者有什么獨特的應用經驗?zāi)?？歡迎在評論區分享交流。
