在電子設計領域，數模轉換器（DAC）是連接數字世界和模擬世界的關鍵橋梁。今天我們要詳細探討的DAC8555，是一款來自德州儀器（TI）的16位、四通道、超低毛刺、電壓輸出數模轉換器，它以其出色的性能和豐富的功能，在眾多應用場景中展現出強大的競爭力。

文件下載：dac8555.pdf

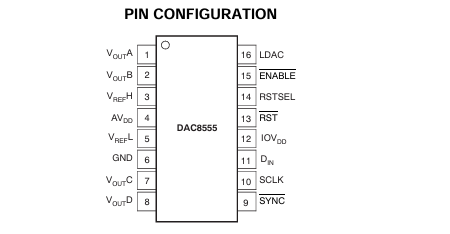

一、產品特性概覽

1. 高精度與低毛刺

DAC8555具有±4LSB的相對精度和僅0.15nV - s的毛刺能量，能夠?qū)崿F(xiàn)高精度的數模轉換，有效減少轉換過程中的誤差和干擾。這種低毛刺特性對于對信號質量要求極高的應用，如音頻處理、精密測量等至關重要。

2. 低功耗設計

該器件支持微功耗運行，在2.7V電源下，每個通道僅消耗150μA電流。同時，它還具備每通道的掉電功能，在5V時可將每個通道的電流消耗降低至175nA，大大延長了電池供電設備的續航時間。

3. 寬電源范圍與溫度穩定性

電源電壓范圍為+2.7V至+5.5V，能夠適應不同的電源環境。并且在-40°C至+105°C的溫度范圍內，保持16位的單調性，確保了在各種惡劣環境下的穩定工作。

4. 快速響應與低串擾

其建立時間僅為10μs至±0.003% FSR，能夠快速響應輸入信號的變化。同時，超低的交流串擾（典型值為 - 100dB），有效減少了通道之間的相互干擾，提高了信號的純度。

5. 靈活的串行接口

采用與SPI?兼容的串行接口，輸入數據時鐘頻率最高可達50MHz，并且支持施密特觸發輸入，增強了接口的抗干擾能力。此外，雙緩沖輸入架構允許同時或順序更新輸出，還具備二進制和2的補碼能力，以及異步清零至零刻度和中間刻度的功能。

二、技術細節剖析

1. 靜態性能

分辨率為16位，能夠提供精細的模擬輸出。相對精度在±4至±12LSB之間，差分非線性度典型值為±0.25LSB，確保了良好的線性度。零刻度誤差、滿刻度誤差和增益誤差等參數也都控制在較小范圍內，為高精度的數模轉換提供了保障。

2. 動態性能

在交流性能方面，DAC8555表現出色。信噪比（SNR）可達95dB，總諧波失真（THD）為 - 85dB，無雜散動態范圍（SFDR）為87dB，信納比（SINAD）為84dB，能夠滿足對信號質量要求較高的應用需求。

3. 參考輸入

參考輸入電壓范圍為0至AVDD，參考輸入電流在不同電壓下有所不同，參考輸入阻抗為31kΩ。合理選擇參考電壓對于確定輸出范圍至關重要。

4. 邏輯輸入

邏輯輸入低電壓（VIL）和高電壓（VIH）根據不同的電源電壓范圍有不同的取值，確保了與各種邏輯電平的兼容性。

三、工作原理詳解

1. DAC架構

每個通道的DAC由電阻串和輸出緩沖放大器組成。電阻串部分通過一個二分電阻和一串電阻實現，代碼加載到DAC寄存器后，確定從電阻串的哪個節點提取電壓，然后通過開關將該電壓施加到輸出放大器。輸出緩沖放大器能夠產生接近AVDD的軌到軌電壓，并且能夠驅動2kΩ電阻和1000pF電容的負載。

2. 串行接口

采用3線串行接口（SYNC、SCLK和DIN），兼容SPI、QSPI?和Microwire?接口標準。在寫操作時，SYNC信號作為幀同步信號，當SYNC變低時，使能輸入移位寄存器，數據在串行時鐘的下降沿依次移入。在第24個時鐘后，DAC進行更新。

3. 異步清零

當RST引腳置低時，DAC輸出異步設置為零刻度電壓或中間刻度電壓（取決于RSTSEL），同時復位所有內部寄存器，類似于上電復位。在開始寫操作之前，RST引腳必須置高。

4. IOVDD與電壓轉換器

IOVDD引腳為數字輸入輸出結構供電，對于單電源操作，可將其連接到AVDD；對于雙電源操作，應連接到系統的邏輯電源。外部邏輯高輸入通過電平轉換器轉換為AVDD，確保了與各種邏輯電平的兼容性。

四、應用案例分析

1. 便攜式儀器

由于其低功耗特性，DAC8555非常適合用于便攜式儀器，如手持示波器、便攜式光譜儀等。在這些設備中，低功耗能夠延長電池續航時間，同時高精度的數模轉換確保了測量結果的準確性。

2. 閉環伺服控制

在閉環伺服控制系統中，需要精確的模擬信號來驅動執行器。DAC8555的高精度和快速建立時間能夠滿足系統對實時性和準確性的要求，有效提高控制精度。

3. 過程控制

在工業過程控制中，DAC8555可用于將數字控制信號轉換為模擬信號，驅動各種執行機構，如調節閥、電機等。其低串擾和良好的線性度確保了各個通道之間的獨立性和控制的準確性。

4. 數據采集系統

在數據采集系統中，DAC8555可用于生成參考信號或校準信號，提高采集數據的質量。其高分辨率和低毛刺特性能夠有效減少信號失真，提高采集精度。

五、設計注意事項

1. 電源與布局

為了確保DAC8555的性能，電源應采用良好的穩壓和濾波措施。AVDD應連接到獨立的正電源平面或走線，并使用1μF至10μF的電容與0.1μF的旁路電容并聯進行濾波。同時，GND應直接連接到模擬地平面，與數字地在電源入口處連接，以減少數字噪聲對模擬輸出的影響。

2. 負載驅動

雖然DAC8555能夠驅動一定的容性和阻性負載，但在設計時仍需注意負載的大小和特性。當驅動容性負載時，要確保負載在1000pF以內，以保證輸出的穩定性。在驅動阻性負載時，要注意輸出電壓接近AVDD時可能出現的線性度下降問題。

3. 多器件應用

當在同一SPI總線上使用多個DAC8555時，要特別注意數字信號的完整性。確保SYNC、SCLK和DIN線的上升時間大于任意兩個DAC8555之間傳播延遲的六倍，必要時可通過串聯電阻來調整信號的上升時間。

六、總結

DAC8555作為一款高性能的16位四通道數模轉換器，憑借其高精度、低功耗、快速響應、低串擾等優點，在眾多應用領域中具有廣泛的應用前景。電子工程師在設計過程中，只要充分了解其特性和工作原理，并注意相關的設計細節，就能夠充分發揮其性能優勢，實現高質量的數模轉換設計。你在使用DAC8555的過程中遇到過哪些問題呢？或者你對它在特定應用中的表現有什么疑問嗎？歡迎在評論區留言討論。
