一、引言

在電子設計領域，高精度模擬 - 數字轉換器（ADC）一直是實現精確測量的關鍵組件。TI公司的ADS1232和ADS1234（ADS123x）作為24位高精度ADC，憑借其出色的性能和豐富的功能，在稱重秤、壓力傳感器等應用中得到了廣泛的應用。今天，我們就來深入剖析一下這兩款ADC的特點、性能以及應用設計要點。

文件下載：ads1234.pdf

二、產品概述

2.1 主要特性

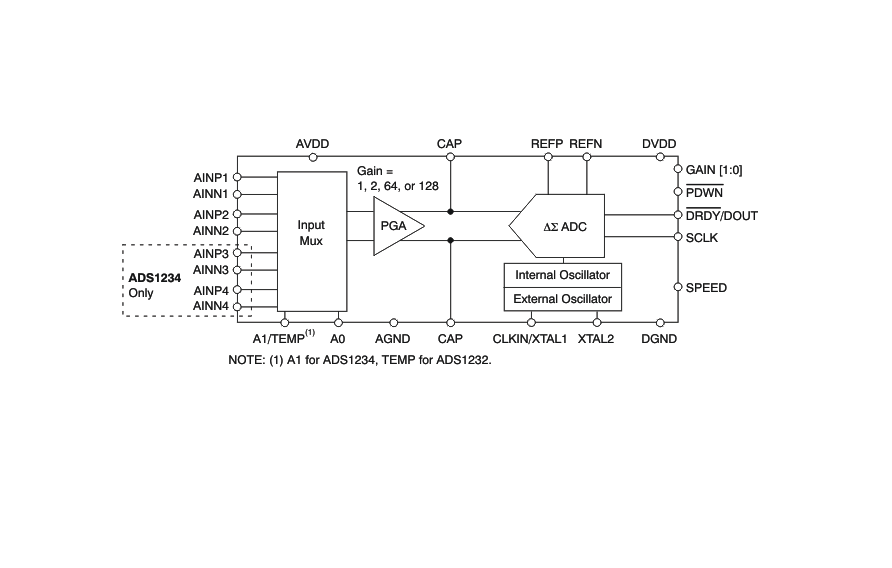

ADS123x系列ADC為橋式傳感器提供了完整的前端解決方案，具有以下顯著特性：

• 高分辨率：在增益為1時，有效分辨率可達23.5位；在增益為64時，無噪聲分辨率可達19.2位。
• 低噪聲：在增益為128、數據速率為10SPS時，RMS噪聲低至17nV。
• 可編程增益：可選增益為1、2、64和128，可根據不同的應用需求靈活調整。
• 出色的干擾抑制：具有100dB的50Hz和60Hz同時抑制能力，有效減少工頻干擾。
• 靈活的時鐘選擇：支持內部振蕩器和外部晶體或時鐘源，可適應不同的應用場景。
• 簡單的接口：采用兩線串行接口，方便與微控制器連接。
• 寬工作范圍：電源電壓范圍為2.7V至5.3V，工作溫度范圍為 - 40°C至 + 105°C。

2.2 應用領域

ADS123x適用于多種需要高精度測量的應用場景，如：

• 稱重秤：高精度的測量能力確保了稱重的準確性。
• PLC重量模塊：為工業自動化中的重量監測提供可靠支持。
• 壓力傳感器：能夠精確測量壓力變化。

三、技術細節分析

3.1 引腳配置與功能

ADS1232采用24引腳TSSOP封裝，ADS1234采用28引腳TSSOP封裝。每個引腳都有其特定的功能，例如：

• A0、A1：輸入MUX選擇引腳，用于選擇不同的輸入通道。
• AGND、DGND：分別為模擬地和數字地，確保信號的穩定傳輸。
• AINPx、AINNx：模擬輸入引腳，用于連接待測量的信號。
• AVDD、DVDD：分別為模擬電源和數字電源，為芯片提供穩定的電源供應。
• GAIN0、GAIN1：增益選擇引腳，用于設置PGA的增益。
• REFP、REFN：參考電壓輸入引腳，為ADC提供參考電壓。
• DRDY/DOUT：數據就緒和數據輸出引腳，用于指示數據是否準備好并輸出數據。

3.2 電氣特性

ADS123x的電氣特性在不同的工作條件下有詳細的規定，如在 - 40°C至 + 105°C的溫度范圍內，其各項性能指標都能滿足設計要求。以下是一些關鍵的電氣特性：

• 分辨率：無丟碼分辨率為24位，確保了高精度的測量。
• 數據速率：可通過SPEED引腳選擇10SPS或80SPS的數據速率，滿足不同的應用需求。
• 積分非線性（INL）：在不同增益下，INL都能控制在極小的范圍內，保證了測量的準確性。
• 輸入偏移誤差和增益誤差：經過校準后，輸入偏移誤差和增益誤差都能控制在較低水平，提高了測量的穩定性。

3.3 噪聲性能

噪聲是影響ADC性能的重要因素之一。ADS123x通過可編程增益放大器（PGA）優化了噪聲性能。不同的增益、數據速率和電壓參考值下，其噪聲性能有所不同。例如，在AVDD = 5V、VREF = 5V、數據速率為10SPS、增益為128時，RMS噪聲低至17nV。通過以下公式可以計算ADC的有效分辨率和無噪聲分辨率：

• 有效分辨率（位）= ln (FSR / RMS噪聲) / ln (2)
• 無噪聲分辨率（位）= ln (FSR / 峰 - 峰噪聲) / ln (2) 其中，F(xiàn)SR = 滿量程范圍 = VREF / 增益。

3.4 功能模塊

3.4.1 模擬輸入

ADS123x支持差分輸入和單端輸入。在測量單端信號時，需要根據增益的不同合理連接負輸入引腳。同時，模擬和參考輸入都受到ESD二極管的保護，提高了芯片的可靠性。

3.4.2 溫度傳感器（僅ADS1232）

ADS1232內置溫度傳感器，通過設置TEMP引腳可以測量環境溫度。在PGA增益為1和2時，可以方便地測量溫度變化。

3.4.3 低噪聲PGA

PGA采用低漂移、低噪聲設計，由兩個斬波穩定放大器和三個精確匹配的電阻構成。通過GAIN1和GAIN0引腳可以設置PGA的增益為1、2、64或128。在增益為1或2時，可旁路增益為64的階段以節省功耗。

3.4.4 電壓參考輸入

參考電壓由REFP和REFN引腳之間的電壓差提供。為了提高參考輸入阻抗，采用了開關緩沖電路。在設計時，需要注意參考噪聲和漂移對ADC性能的影響。

3.4.5 時鐘源

ADS123x支持外部時鐘源、外部晶體或內部振蕩器。通過CLKIN/XTAL1引腳可以選擇不同的時鐘源。在使用晶體時，需要將4.9152 - MHz的晶體連接在CLKIN/XTAL1和XTAL2引腳之間。

3.4.6 數字濾波器

采用sinc4數字濾波器，具有良好的低通特性。在不同的數據速率下，濾波器的 - 3dB截止頻率不同，能夠有效抑制特定頻率的干擾。

3.4.7 建立時間

在輸入多路復用器切換后，數字濾波器需要一定的時間來穩定。一般情況下，第一次數據是完全穩定的，但在某些情況下，如輸入發生大的變化，可能需要四個數據周期才能穩定。

3.5 設備功能模式

除了正常的轉換模式外，ADS123x還具有偏移校準模式、待機模式和掉電模式：

• 偏移校準模式：通過額外的SCLK脈沖可以啟動偏移校準，校準完成后DRDY/DOUT引腳變低，指示新數據準備好。
• 待機模式：將SCLK保持高電平可以進入待機模式，此時大部分電路關閉，功耗顯著降低。退出待機模式后，第一個數據是有效的。
• 掉電模式：將PDWN引腳保持低電平可以進入掉電模式，整個ADC電路關閉，功耗接近零。

四、應用設計實例

4.1 稱重秤應用

以ADS1232在稱重秤系統中的應用為例，其典型電路配置如下：

• 增益設置：將GAIN[1:0]引腳接邏輯高電平，選擇增益為128，以獲得最佳的噪聲性能。
• 輸入通道和數據速率選擇：將A0和TEMP引腳接地，選擇輸入通道1；將SPEED引腳接地，選擇數據速率為10SPS。
• 時鐘源選擇：將CLKIN/XTAL1引腳接地，選擇內部振蕩器。
• 電源供應：ADC的模擬電源和數字電源可以連接在一起，但需要確保電源干凈，無毛刺和瞬變。

4.2 設計要點

• 電源供應：在設備上電時，需要按照規定的PWDN引腳序列操作。使用低 dropout 調節器（LDO）可以減少開關電源產生的電壓紋波。同時，需要對電源進行良好的去耦，在電源引腳附近連接0.1 - μF的電容。
• 布局設計：為了實現ADC的最佳性能，需要遵循良好的布局原則。例如，使用專用的接地層，避免數字走線靠近PGA輸出引腳和模擬輸入引腳，使用C0G電容等。

五、總結

ADS1232和ADS1234作為24位高精度ADC，具有高分辨率、低噪聲、靈活的增益選擇和多種功能模式等優點，適用于多種高精度測量應用。在設計過程中，需要充分了解其引腳功能、電氣特性、噪聲性能和功能模塊，合理選擇應用參數，并遵循良好的電源供應和布局設計原則，以確保系統的性能和穩定性。希望本文能為電子工程師在使用ADS123x進行設計時提供一些有益的參考。你在使用ADS123x的過程中遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
