此前文章已介紹ANSA 中的自定義檢查工具。本文將探討該功能在無圖形界面（No-GUI）模式下的應用，旨在滿足標準化工作流程的需求，適用于需要高度自動化的前處理場景。通過集成自定義檢查，用戶可實現工作流程的高效自動化運行。

為將自定義檢查固定在 ANSA 的 User Defined 欄目中，用戶需將通過 User Defined Tool 封裝的 plist 格式文件設置為默認 User Defined Check。在使用 No-GUI 同樣需要完成此設置。如對該功能不熟悉，可參考前序文章【自定義前處理檢查工具 助力復雜模型應對】

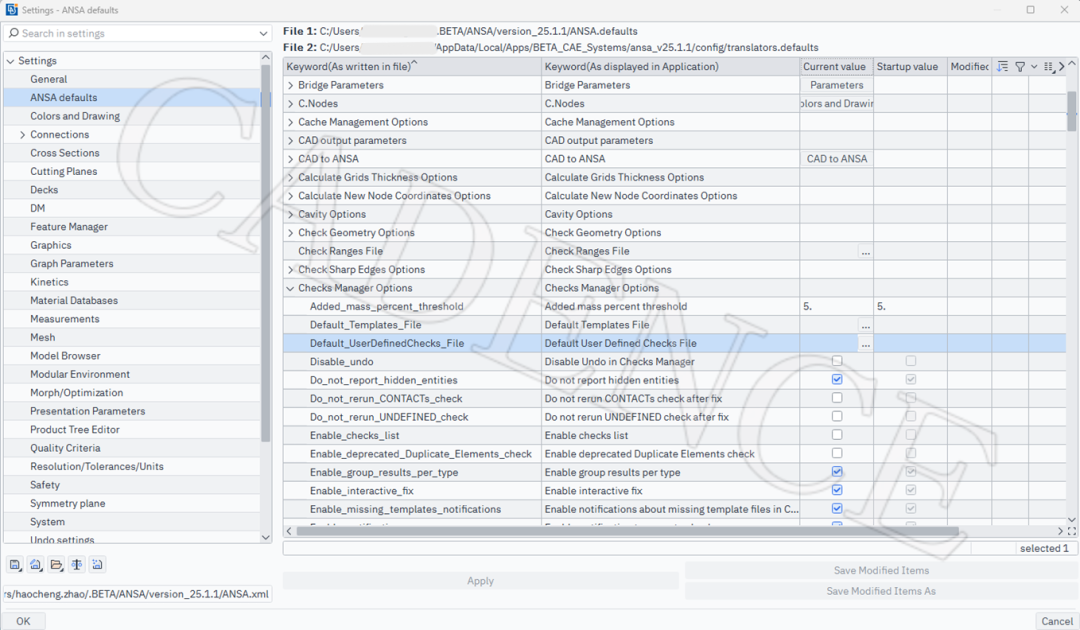

圖一 設置默認User Defined Check路徑

與調用 ANSA 內置檢查實例不同，自定義檢查需通過 Checks Manager 中的 模板（Template） 進行調用。

首先，打開 Checks Manager 窗口。在 v25 版本中，該窗口位于頂部功能區（Top Ribbon）的下拉菜單中；在 v24 版本中，則位于 Checks 欄目下。

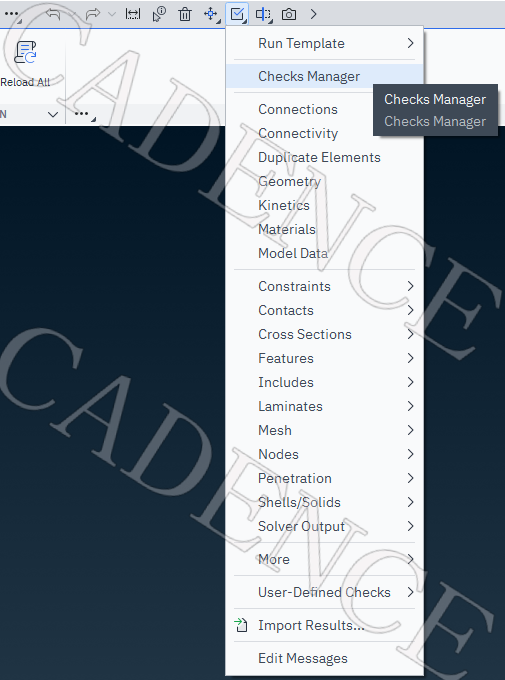

圖二 打開Check Manager（v25版本）

點擊窗口左下角的 Add 按鈕，添加新的模板（Template）。在本例中，創建的模板命名為 Regular Check。（為便于展示，已刪除現有的默認模板）

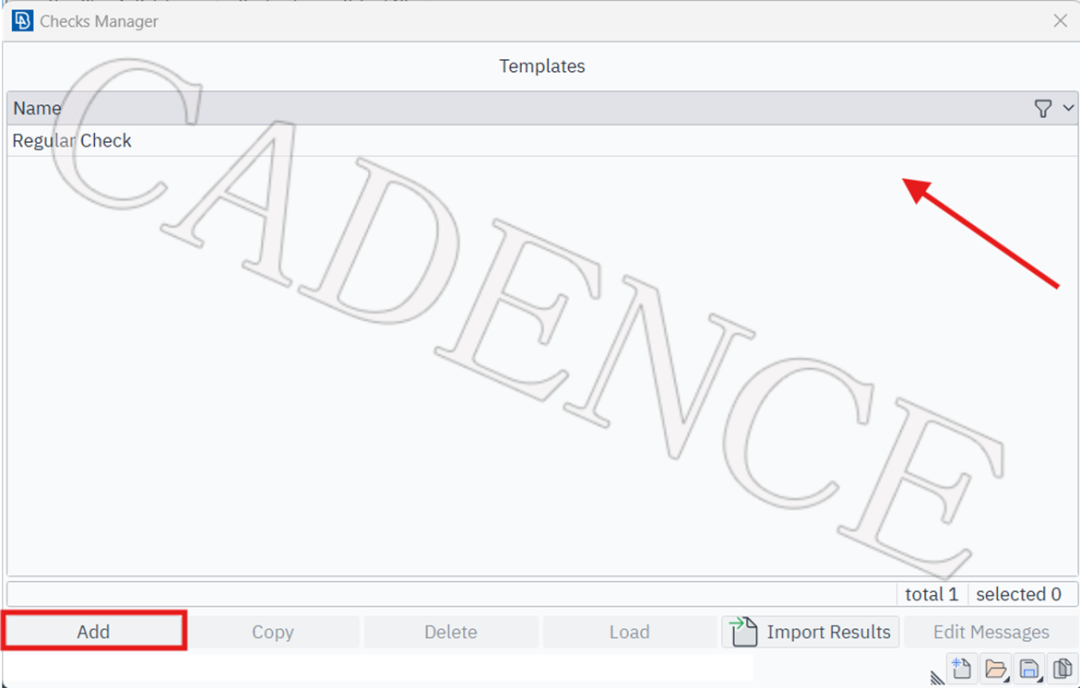

圖三 增加自定義模板（案例為 Regular Check）

創建模板后，用戶可查看所有檢查項。向下滾動至底部，即可看到自定義檢查項，選中并激活兩個自定義選項，然后右鍵選擇“Remove Inactive Checks”刪除其他未激活的檢查項。

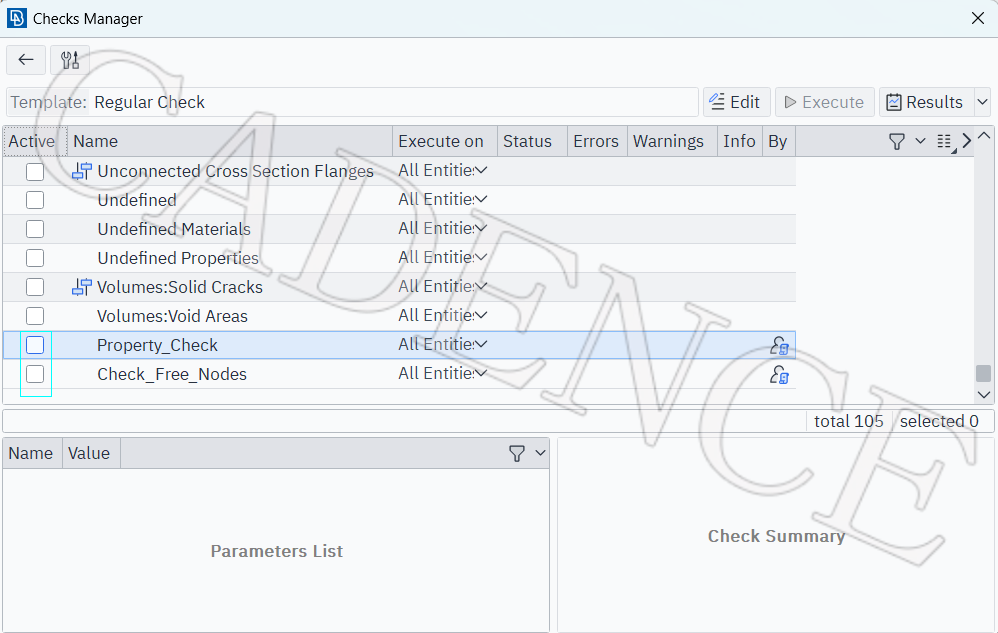

圖四 激活目標檢查項

注：用戶可將自定義檢查項與 ANSA 內置檢查項組合在同一模板中，靈活搭配以實現最佳的標準化工作流程。

完成操作后，返回上一級菜單，保存自定義模板。保存按鈕位于 Checks Manager 窗口的右下角。

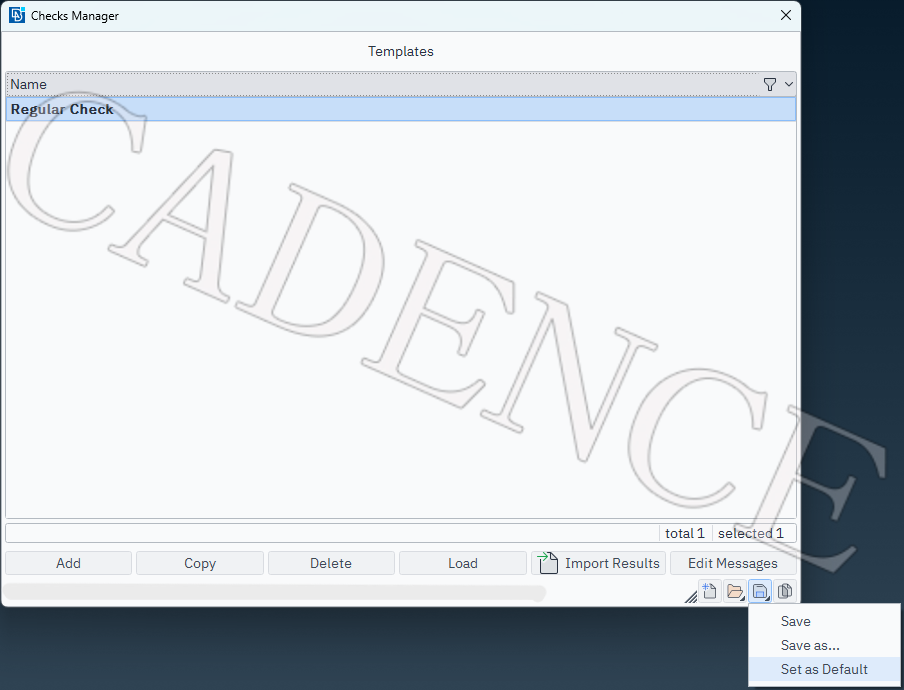

圖五 保存模板

用戶在下次打開 Checks Manager 窗口時，也能夠看到該新增的檢查 Template。該設置與 ANSA 的 Defaults > Check Manager Options > Templates_File 同步，在設置 Default 后用戶也可以在設置進行查看。

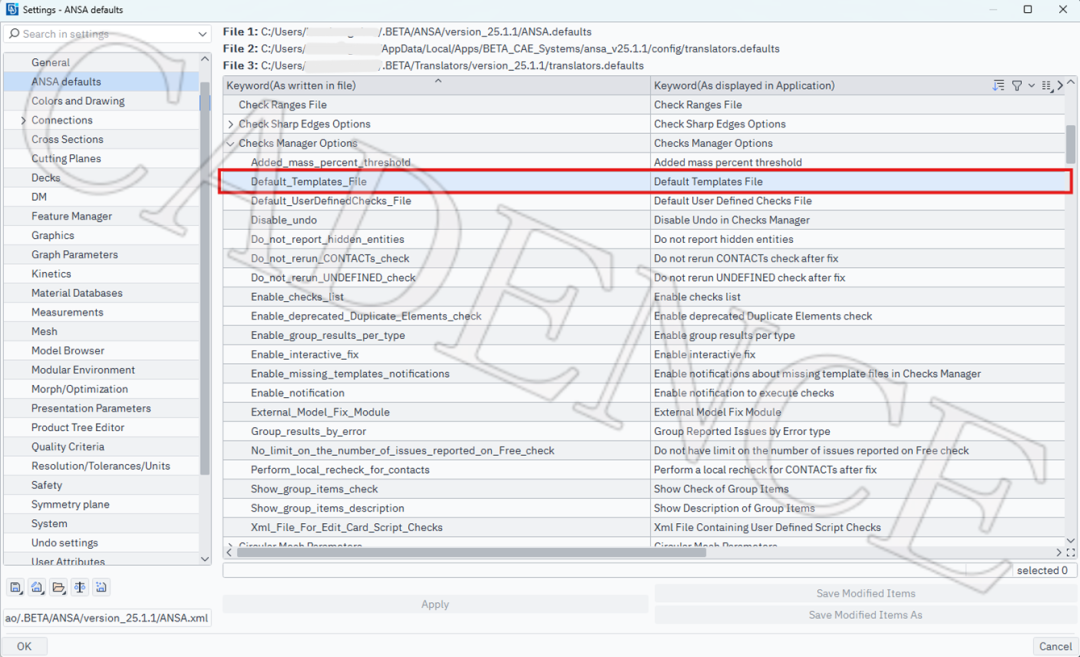

圖六 設置默認模板文件

完成 ANSA 基礎設置后，用戶可通過 CheckTemplate 相關 API 引用自定義模板。詳細信息可參考 API 文檔中的相關案例。

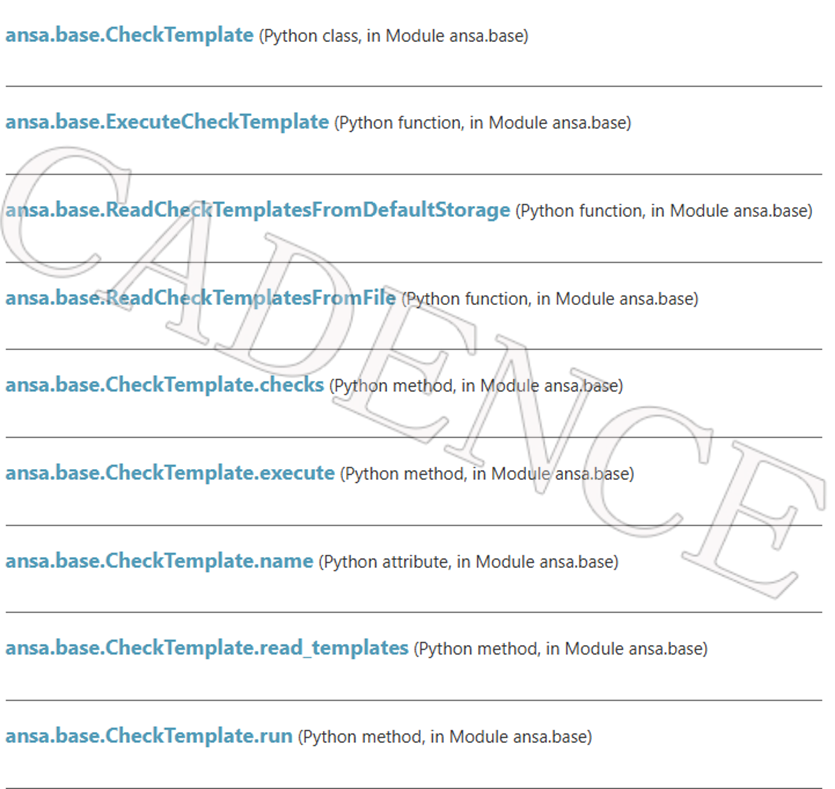

圖七 關于CheckTemplate的常用API

最后，在 Command Prompt 中運行以下代碼進行 No-GUI 操作。

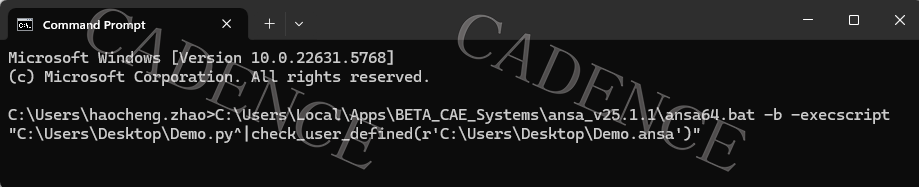

圖八 Windows 系統 No-GUI 的運行代碼案例

總結

本文重點討論了無圖形界面（No-GUI）模式下自定義檢查工具的應用，旨在服務于需要標準化和全自動化的工作流程。通過支持用戶集成自定義檢查，該模式能夠顯著提升前處理過程的自動化程度和效率，滿足高度自動化的需求。

END

作者 |趙浩成

BETA CAE 工程師
