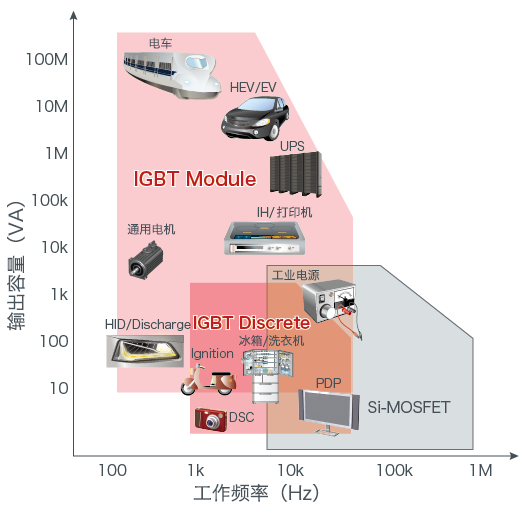

隨著能源效率成為全球關注的焦點，半導體行業迎來了技術革新的浪潮。金屬氧化物半導體場效應晶體管(MOSFET)便是這一背景下的產物，其通過電場效應調控導電通道，顯著降低了驅動所需的能量。這種設計帶來了快速的開關響應和高效率的能量轉換,使MOSFET在中小功率場景中廣泛應用。不過，當面對高壓需求時，MOSFET的性能會受到限制，因?yàn)樘嵘蛪耗芰ν殡S著電阻的增加，從而削弱其效率。為了應對高壓高功率場景下的挑戰,絕緣姍雙極型晶體管(Insulated Gate Bipolar Transistor,IGBT)應時而生間。這種器件巧妙結合了電場控制與載流子傳輸?shù)膬?yōu)勢，既能在高電壓下保持較低的能量損耗，又能處理較大的電流負載。憑借這一特性，IGBT迅速成為現代工業領域不可或缺的支柱，在電機驅動、可再生能源系統等領域中扮演著關鍵角色。

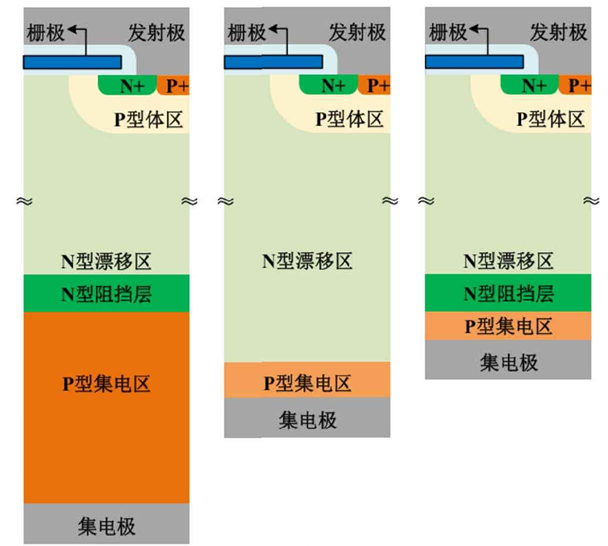

自20世紀80年代IGBT問世以來，其制造工藝經歷了多次革新。在IGBT器件的早期設計中，研究人員選用了高摻雜濃度的P型襯底作為基礎，并通過在該襯底上淀積兩次N型外延層，成功構建了最初始的穿通型(Punch Through,PT)IGBT結構。為了降低制造成本并提升耐壓性能，研究人推出了采用區熔單晶片工藝制作的非穿通(NonPunchThrough,NPT)型IGBT結構。在NPTIGBT的發展初期，由于背面工藝中存在諸多如N-buffer層的制備、退火處理等技術難題，導致器件的耐壓能力受到限制，僅能達到600V至1200V的范圍。通過綜合比較PT-IGBT和NPT-IGBT的優缺點，在前人的研究基礎上研究人員進一步優化設計，提出了場截止(FieldStop,FS)型IGBT器件結構。

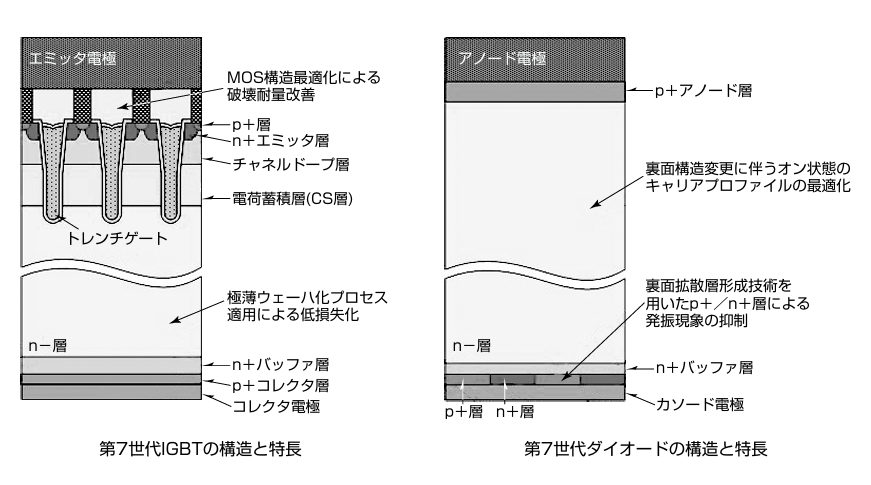

FS-IGBT作為當今主流的IGBT器件結構，通過在襯底中引入FS層，當實現了在維持額定電壓不變的前提下對器件性能的顯著優化。FS層的應用是IGBT襯底技術發展的重要里程碑，體現了研究人員在器件設計上的持續創新與改進。隨著技術的不斷發展，F(xiàn)S-IGBT產品的耐壓水平也逐漸提高到了6500V。

近年來，出現的輕穿通（Light Punch-Through, LPT）IGBT結構，通過減薄器件厚度實現了導通損耗與關斷損耗的優化平衡。然而，芯片體積的縮減導致短路耐受能力顯著降低，這種在傳統厚晶圓IGBT中未曾出現的失效模式表現為：短路期間的自發熱引發泄漏電流，在短路切斷后持續放大，最終導致熱失控。

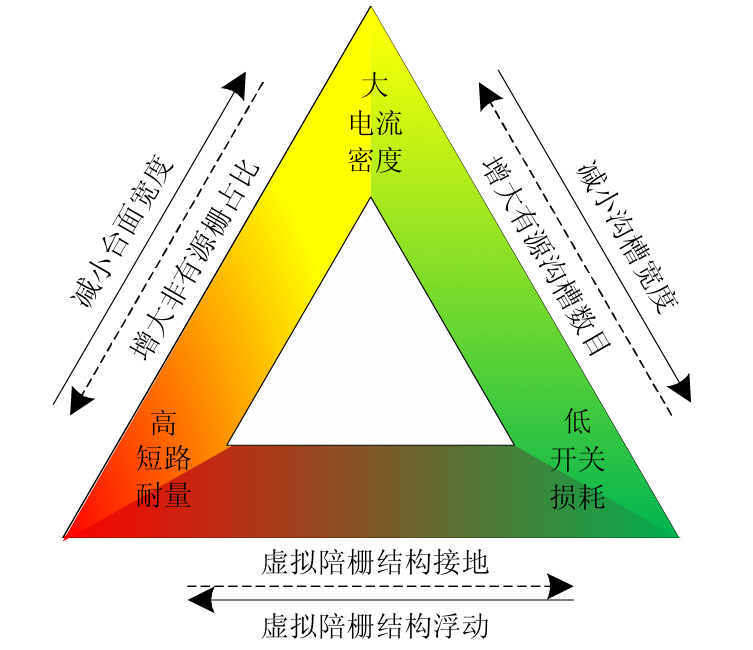

為實現性能提升與短路耐受能力保障的雙重目標，研究表明，通過IGBT表面增加輔助電極提升熱容，或減薄背面焊料層增強散熱，均可改善短路耐受能力。此外，為優化IGBT損耗特性，溝槽柵結構與微縮化設計成為主流趨勢，但這也導致單位面積溝道密度增加，進而增大短路電流、降低耐受能力。

為平衡這一矛盾，采用部分虛擬陪柵結構連接發射極電位的結構方案被證明可同時改善導通特性與短路耐受能力。本CASE重點針對虛擬陪柵結構IGBT，通過實驗與仿真驗證表面發射極層布局對短路耐受能力的作用機制。

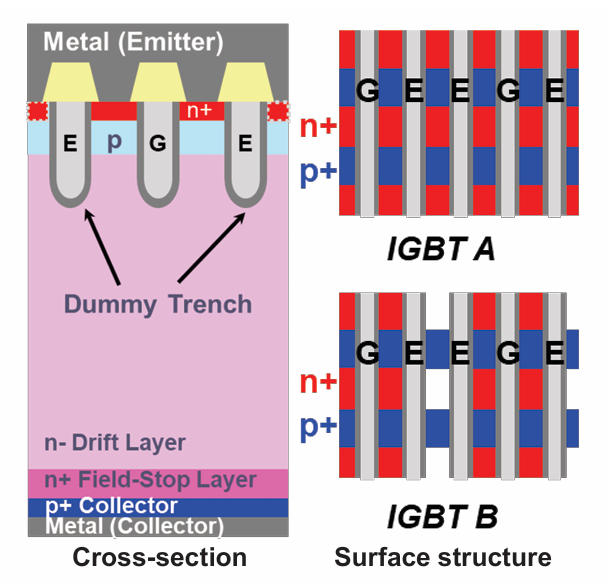

下圖展示了用于短路耐受能力對比的兩種1200V FS-IGBT表面結構。器件采用數微米厚鋁膜作為表面電極，未設置特殊散熱層。表面結構包含一個主動?xùn)艤喜酆蛢蓚€(gè)連接發射極的虛擬陪柵，通過沿溝槽縱向交替排列n+發射極與防閂鎖p+層，實現飽和電流控制與反向偏置安全工作區保障。

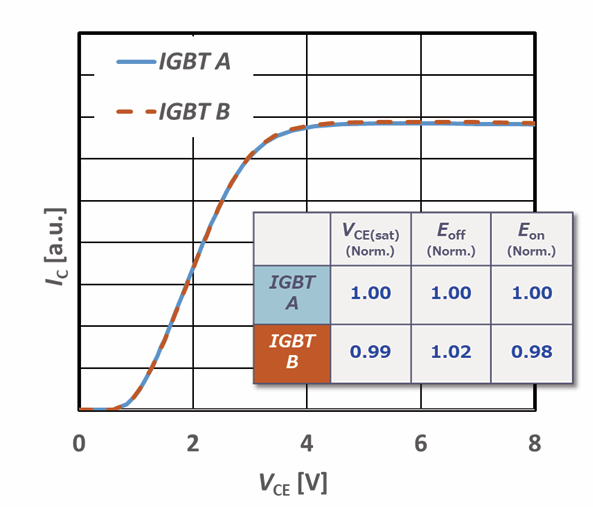

實驗設計中，IGBT A采用全表面條紋狀排列的n+/p+層，而IGBT B則去除虛擬陪柵之間的n+發射極區域。兩種結構的有效溝道面積保持一致，因此如下圖所示，IGBT B與IGBT A的I-V特性曲線與開關損耗基本一致。

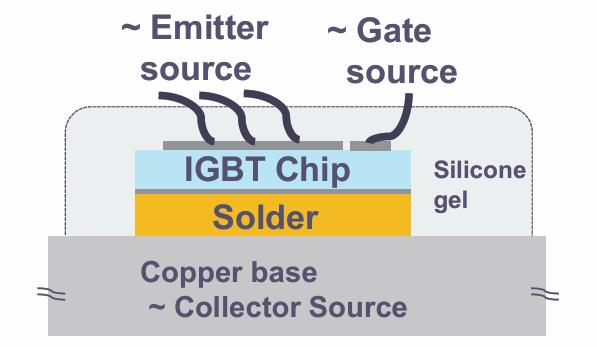

短路測試樣本制備如下圖所示：芯片焊接于數毫米厚銅基板，銅基板連接集電極電源，表面發射極與柵極通過鋁線鍵合分別連接至發射極電源與柵壓源。表面涂覆硅凝膠實現電氣絕緣，其散熱條件可視為近似絕熱狀態，與實際功率模塊工況一致。測試時將銅基板固定于175°C熱臺，施加800V集電極-發射極電壓后，給柵極施加+15V電壓脈沖以觸發短路。

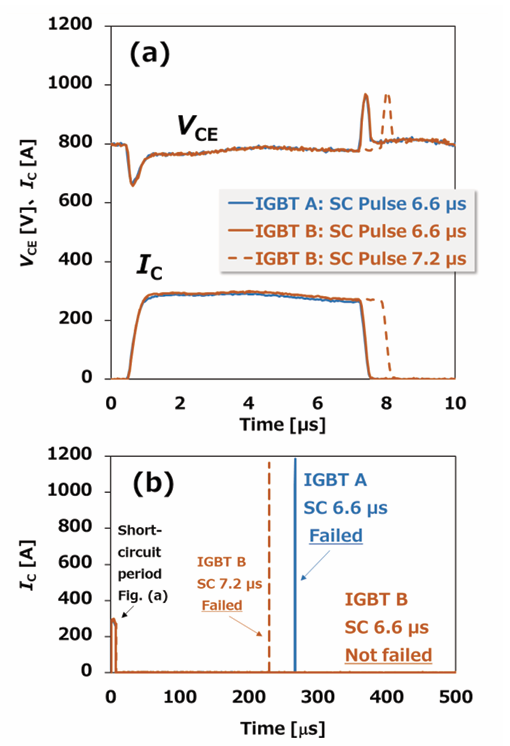

測試采用階梯式延時法：若短路開始至中斷后1毫秒內未失效，則逐步延長短路時間重復測試。以短路能量損耗（Esc）作為耐受能力評價指標。下圖展示了典型短路波形，可見相同設置下兩器件波形基本重合，但I(xiàn)GBT A在短路電流關斷270微秒后發生熱失控失效，而IGBT B未出現該現象。實測數據顯示IGBT B的Esc值較IGBT A提升8%。

為揭示IGBT B抑制熱失控的物理機制，建立了精確的三維仿真模型。模型復現實際器件的結構參數，包括表面鋁電極、背面焊料層與銅基板。為簡化計算采用單胞模型，銅基板面積與IGBT胞元一致。銅基板背面設定為175°C恒溫并賦予高導熱系數，鋁電極表面按凝膠密封條件設為絕熱邊界。

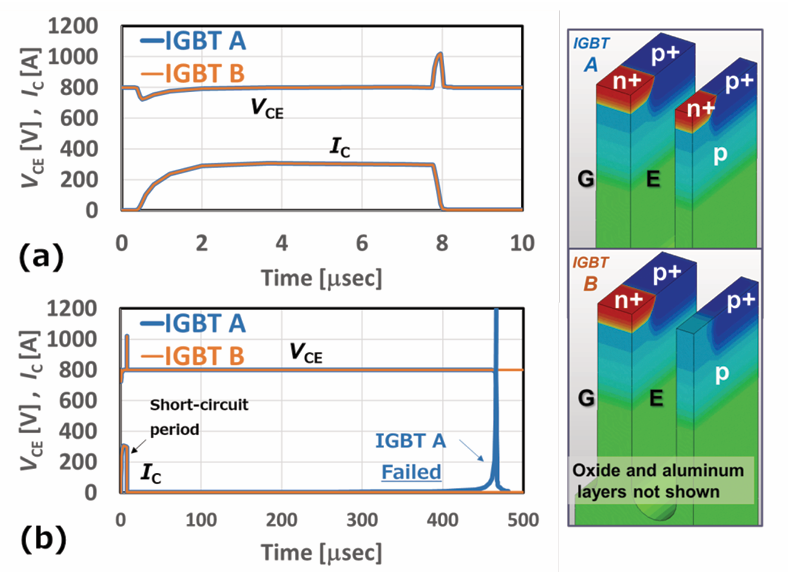

仿真中模擬實際測試條件：在VCE=800V時施加?xùn)艍好}沖產生短路，重點分析短路關斷后泄漏電流演變規律。下圖仿真波形顯示（a.顯示短路發生的時間段，b.顯示完整波形），相同短路時間下僅IGBT A模型出現關斷后電流驟升。其泄漏電流隨時間持續增長，自發熱效應導致熱失控，而IGBT B模型在相同時段內保持穩定，Esc提升約8%，與實驗高度吻合。

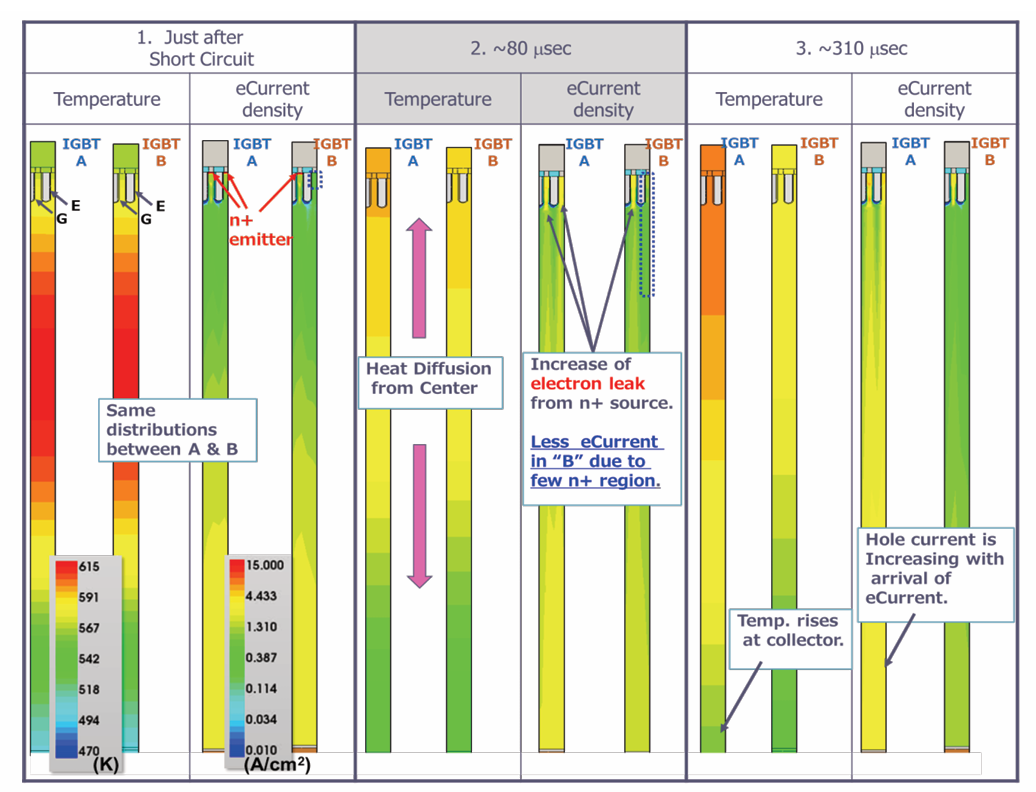

通過下圖的瞬態過程分析可明確機理差異，短路初始時刻：兩結構溫度分布與電子電流分布一致，發熱峰值位于柵溝槽下方的漂移層。短路后80微秒：熱量沿厚度方向擴散，表面溫度升高引發n+發射極電子泄漏電流增大。關鍵發現是，IGBT A中所有n+發射極區（無論鄰近柵溝槽或虛設溝槽）均產生泄漏電流，而IGBT B因去除虛設溝槽旁n+區，總泄漏電流顯著降低。短路后310微秒：泄漏電子經電場加速抵達p+集電極，引發空穴注入的電流放大效應。IGBT A因初始泄漏電流較大，放大效應更顯著，形成發熱-電流增長的正反饋循環，最終導致熱失控。

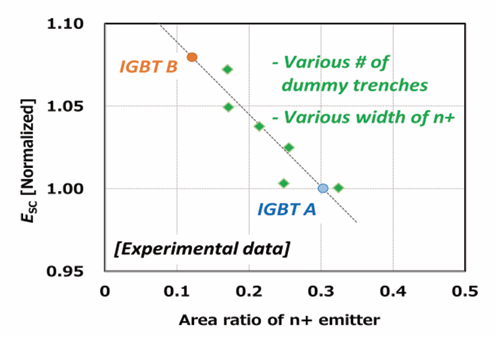

為驗證該機制，下圖進一步展示了n+發射極面積比與Esc的關聯性實驗數據。隨著n+發射極比例減小，Esc呈現單調上升趨勢，有力支持了上述分析結論。

綜上所述，本CASE通過實驗與仿真相結合的方法，系統揭示了FS-IGBT的短路失效物理機制。研究證實n+發射極面積比例直接影響短路關斷后的泄漏電流特性，進而決定耐受能力。針對現代虛擬陪柵結構IGBT，通過優化n+發射極布局方案，可在不犧牲電氣性能的前提下顯著提升短路耐受能力，為高性能高可靠性IGBT設計提供重要理論依據與實踐指導。
